Інструкція із заправлення картриджа Samsung ML-D3050A MLT-D208L ML-D3470A ML-3050 / 3051 / 3470 / 3471 / 3472 / 3473 / SCX-5635 / 5835 / 5935

Інструкція із заправлення картриджа Samsung ML-D3050A MLT-D208L ML-D3470A ML-3050 / 3051 / 3470 / 3471 / 3472 / 3473 / SCX-5635 / 5835 / 5935

Ресурс, стр.	4000 / 8000 / 10000
Относительно совместимый тонер:	Samsung ML-1210/1710 / Xerox Phaser P8ex / Epson 5200/5700 / Lexmark Optra E310
Масса тонера:	120 / 240 / 300 грамм
Чип:	AT88SC0204C - замена или прошивка

Ниже перечисленные картриджи полностью одинаковы, отличаются чипом и заводским объемом тонера.

ML-D3050A 4000 страниц 120 грамм
ML-D3050B 8000 страниц 240 грамм
MLT-D208L  10000 страниц  240-300 грамм
ML-D3470A  4000 страниц 120 грамм

Необходимые инструменты для заправки картриджа
Пылесос
Маленькая плоская отвертка
Крестообразная отвёртка
Канцелярский нож или скальпель
Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

Тонер для использования в серии Samsung ML-1210/1710
Фотобарабан  -  Samsung ML-3050/3051/3470/3471/SCX-5330/5530/5635/5835/ Xerox Phaser 3428/3435/3300 WorkCentre 3550
Вал первичного заряда -  Samsung ML-3470D, ML-3471ND, ML-3050, ML-3051, SCX-4321, SCX-4521, SCX-4650, SCX-4655, SCX-4725, SCX-5330, SCX-5530, SCX-5635, SCX-5835, SCX-5935 MFP; Xerox Phaser 3428 / 3435 / 3635 MFP; Xerox WorkCentre 3550 MFP, PE220 MFP.
Чистящее лезвие  -  Samsung ML 1635/ 3050/ 3051/ 3060/ 3470/ 3471/ 3475/ SCX 5530/ 5635/ 5835/ 5935/ Xerox Phaser 3428/ 3635 /3435
Вал переноса -  ML-3470D, ML-3471ND, ML-3050, ML-3051, SCX-4321, SCX-4521, SCX-4650, SCX-4655, SCX-4725, SCX-5330, SCX-5530, SCX-5635, SCX-5835, SCX-5935
Дозирующее лезвие -  Samsung ML-3050/3051/3060/3470/3471/3475/1635/SCX-5530/5635/5835/5935/Tektronix/Xerox Phaser 3300/3428/3435/3635/WC 3550, ML-D3050

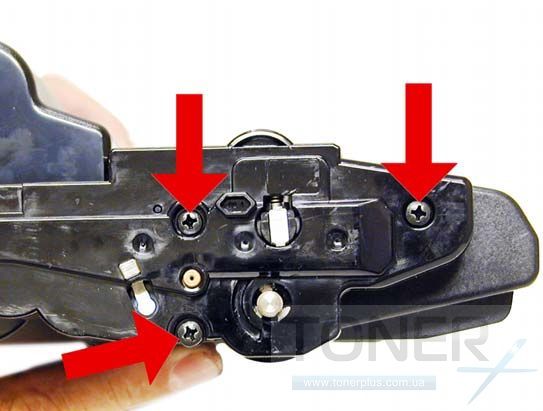

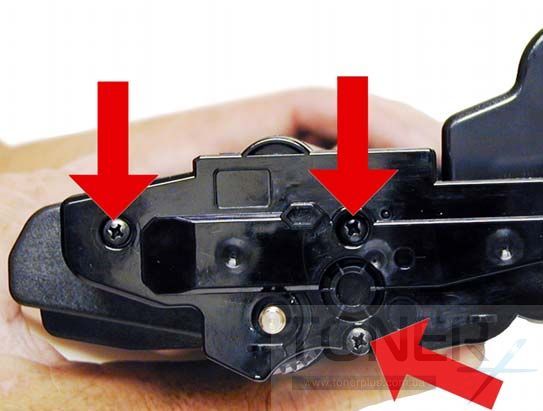

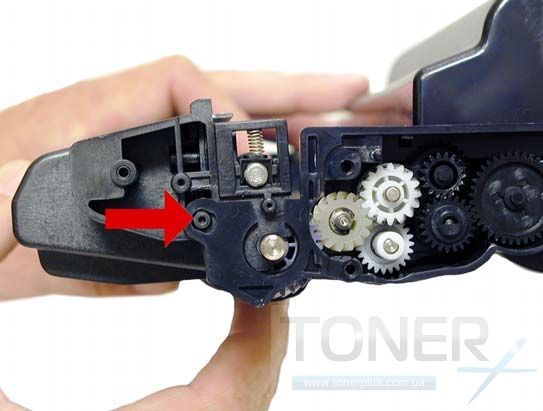

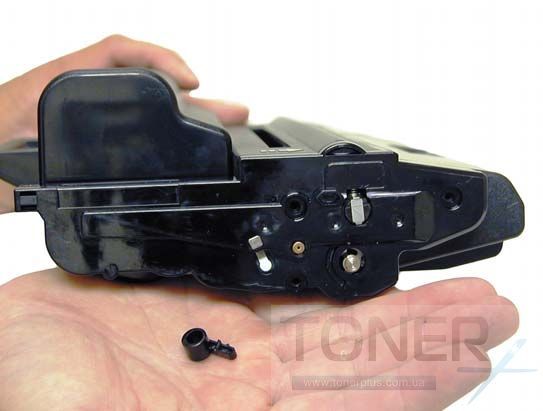

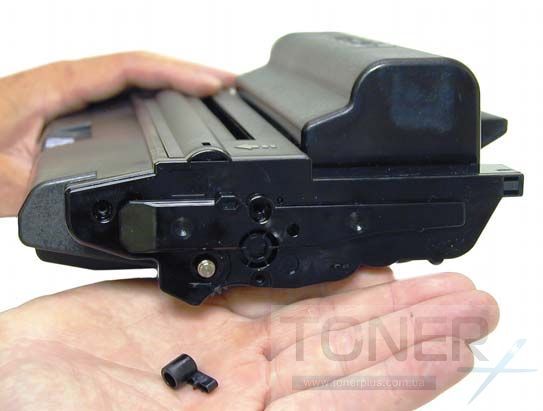

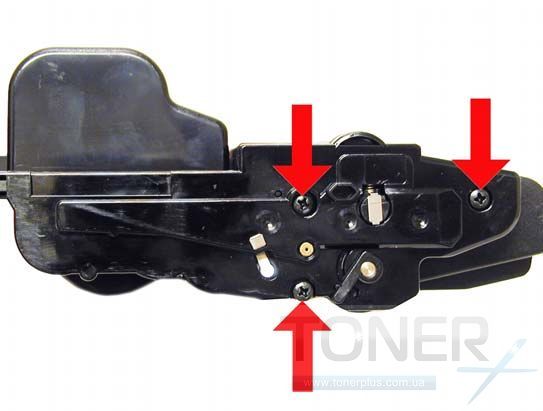

Открутите по три винта на правой и левой стороне картриджа и снимите втулки фотобарабана

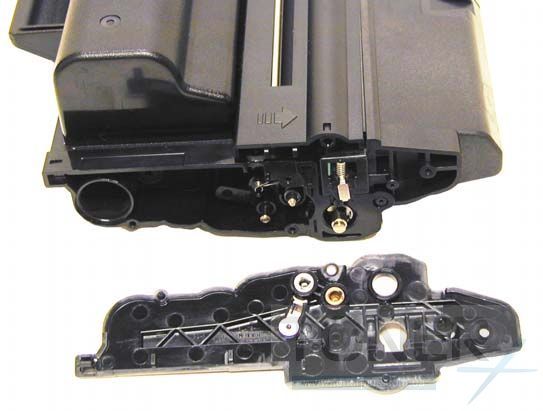

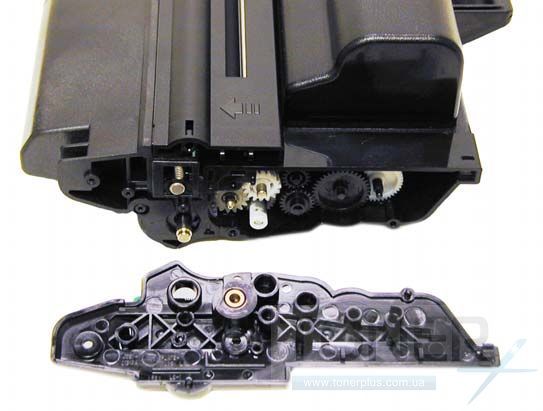

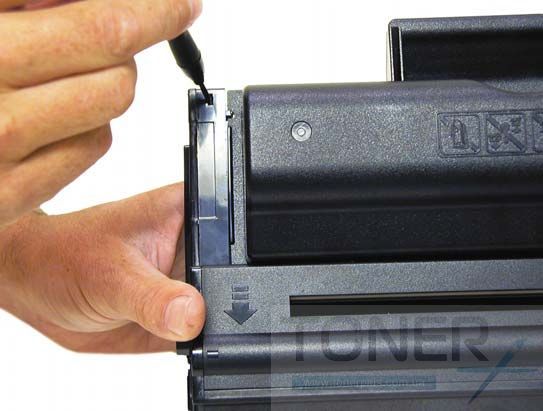

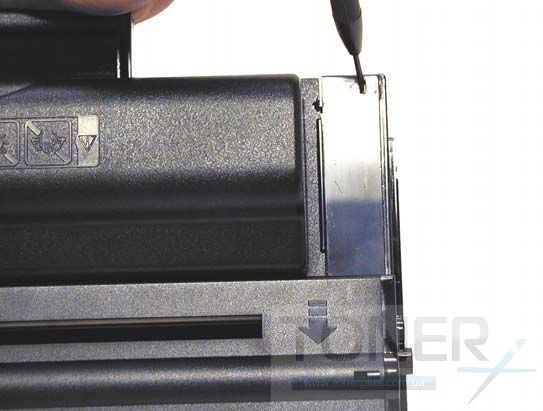

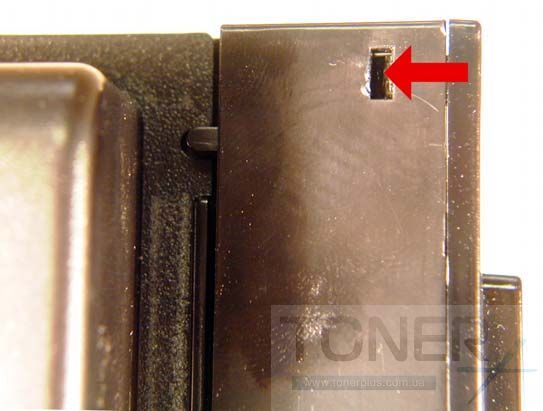

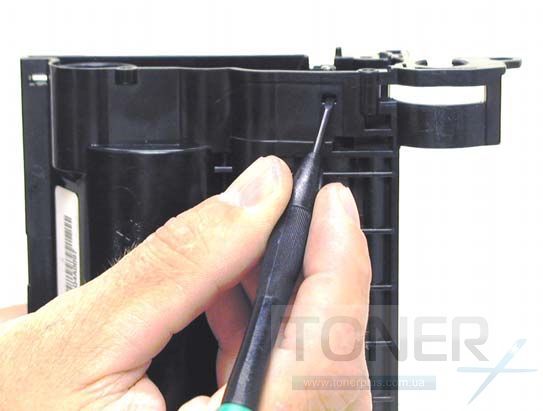

С помощью тонкой отвертки отщелкните и снимите крышки с обеих сторон.

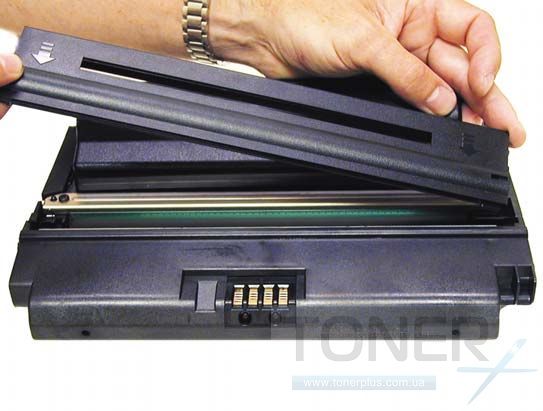

Снимите верхнюю крышку.

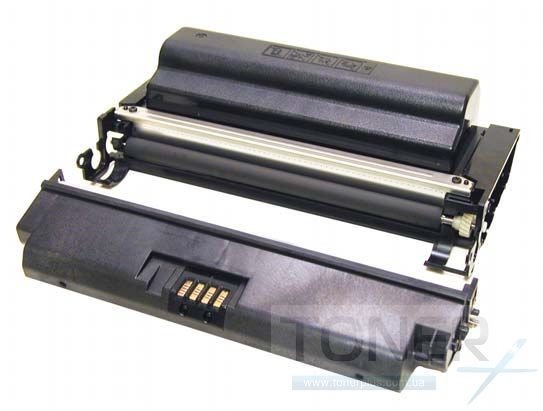

Вынимаем из пазов и разъединяем картридж на две части.

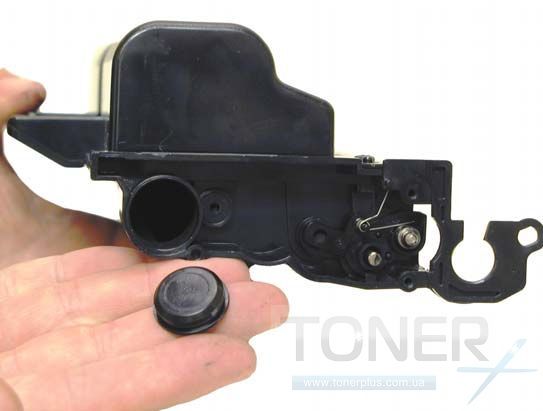

Вытаскиваем пробку и вычищаем остатки старого тонера из бункера. Для этого лучше использовать тонерный пылесос или компрессор.

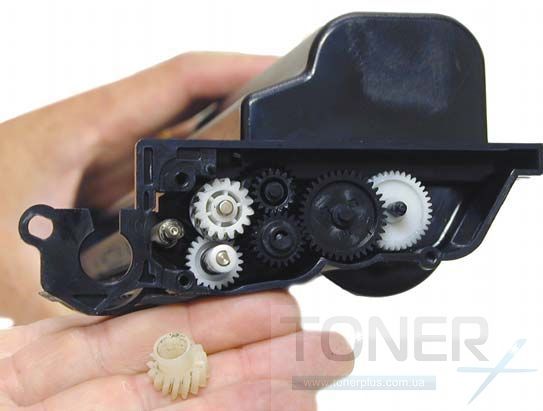

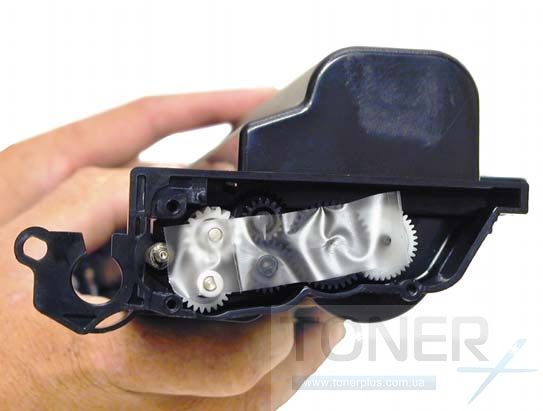

С противоположной стороны снимаем шестерню вала переноса и фиксируем остальные клейкой лентой.

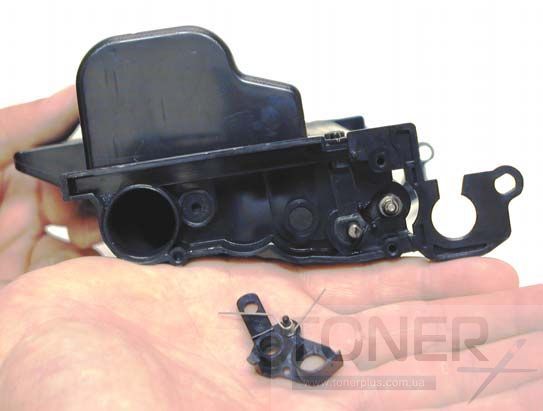

Отщелкиваем и снимаем крепление вала переноса.

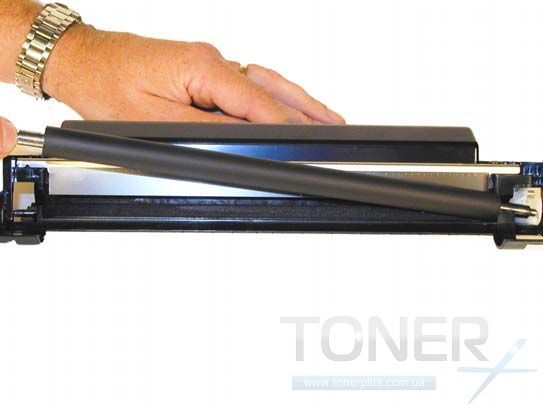

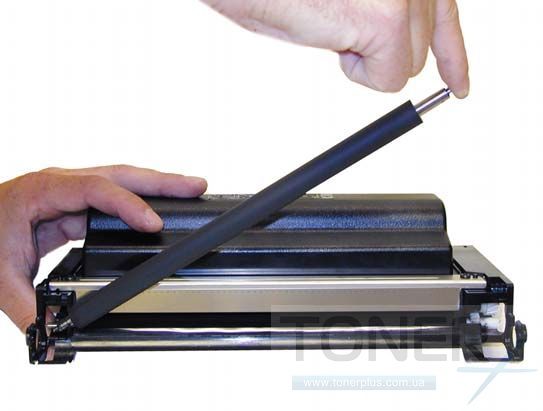

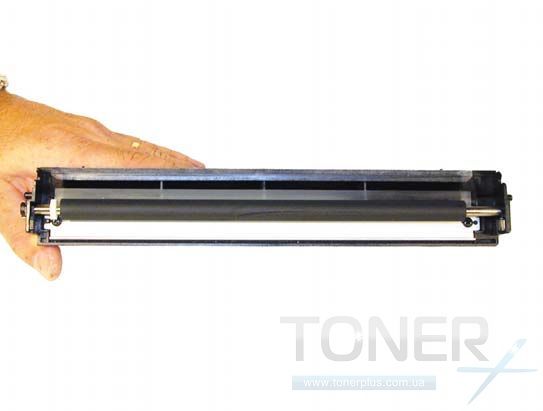

Снимаем вал переноса и очищаем его от остатком тонера. Для этого лучше использовать ватный диск смоченный в изопропиловом спирте.

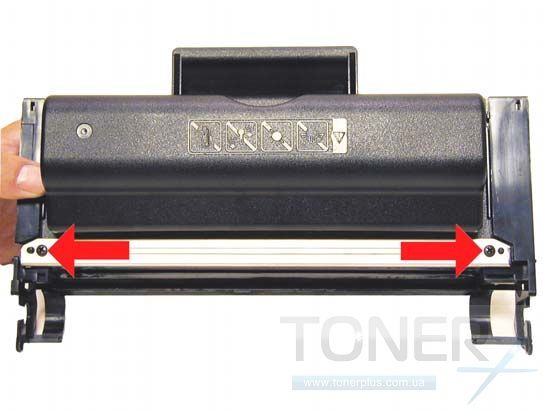

Откручиваем два винта и снимаем лезвие очистки.

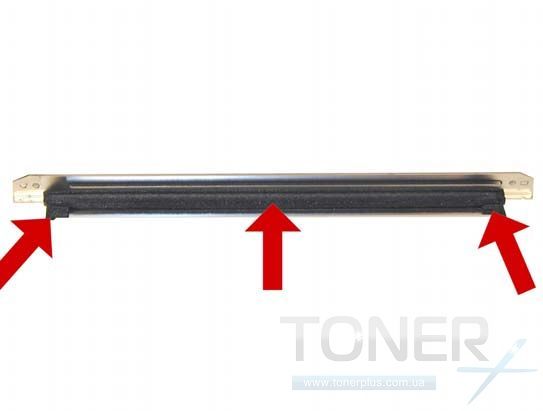

Тщательно очистите лезвие и поролоновый уплотнитель.


Тщательно очистите картридж от остатков старого тонера и установите лезвие на место.


Установите на место вал переноса, предварительно протерев его сухой чистой тряпкой.

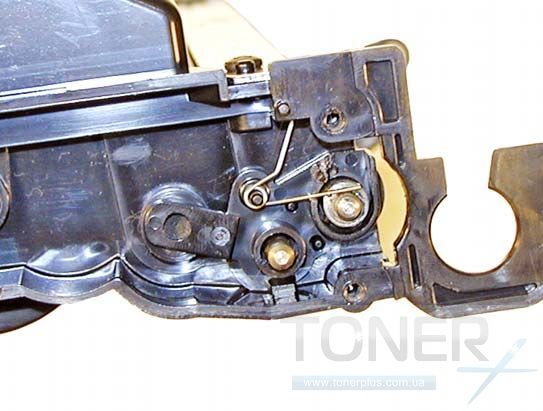

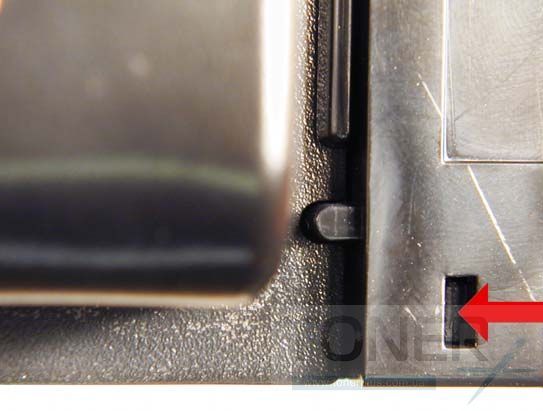

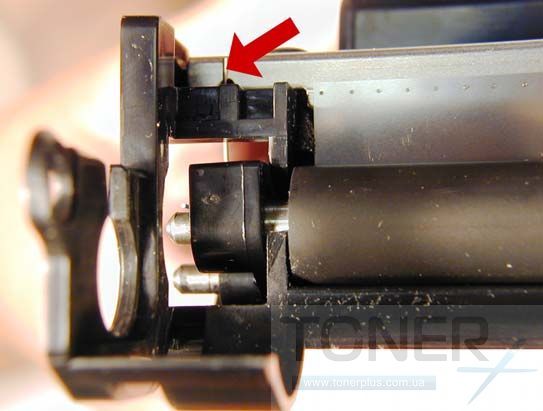

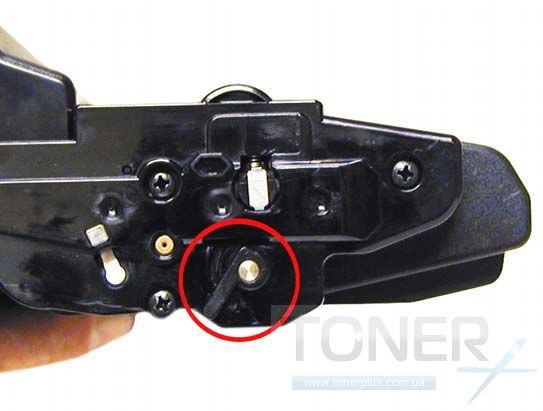

Установите крепление вала переноса. Убедитесь, что хвостовик пружины встал на место.

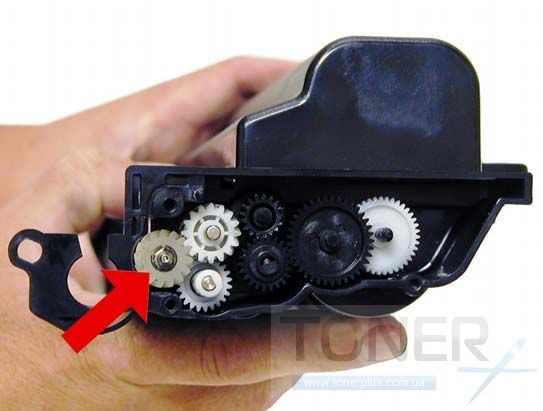

Установите на место шестерню вала переноса.

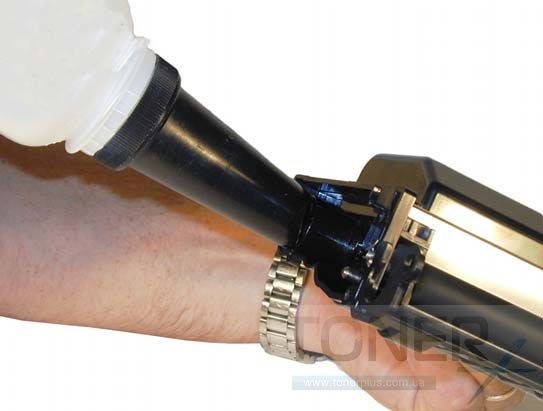

Засыпьте новый тонер. Для
ML-D3050A 120 грамм
ML-D3050B 240 грамм
MLT-D208L 240-300 грамм
ML-D3470A 120 грамм
Вставьте пробку и проверьте на герметичность

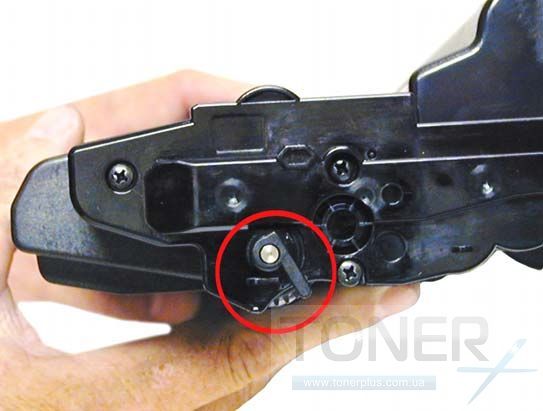

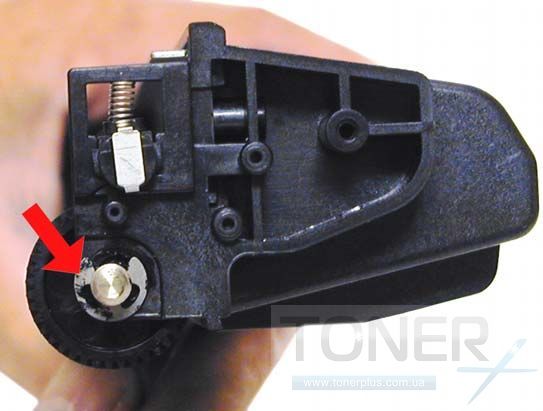

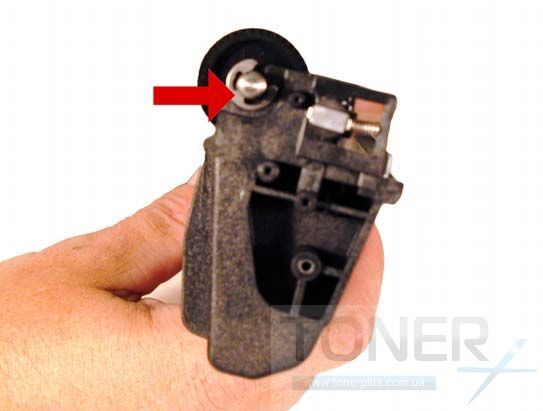

Переходим к другой половинке картриджа. Снимите стопорное Е-образное кольцо и вытяните ось фотобарабана в сторону большей шестерни.

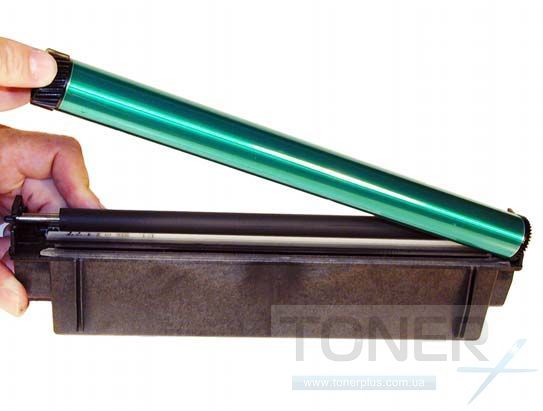

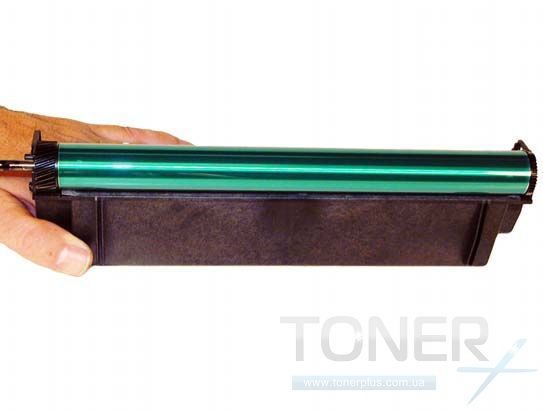

Снимите фотобарабан.

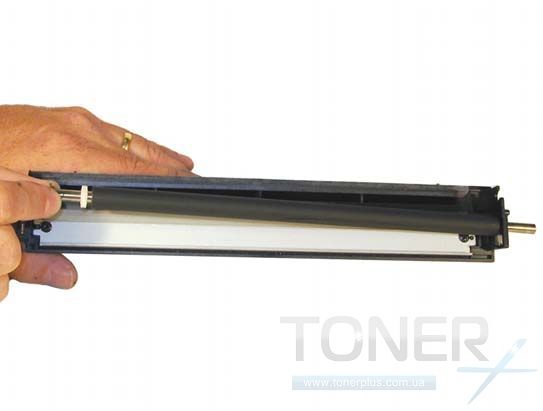

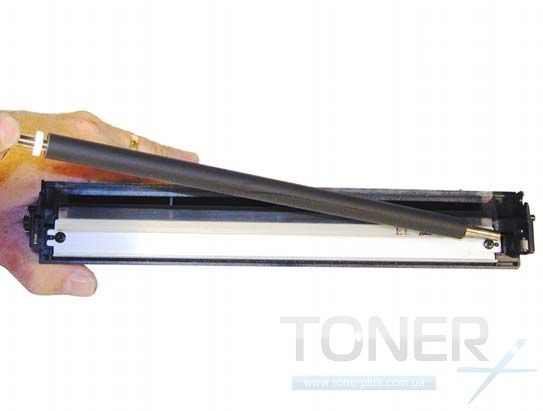

Сдвиньте вправо и снимите вал первичного заряда. Очистите его от остатков тонера при помощи ватного диска смоченного в изопропиловом спирте.

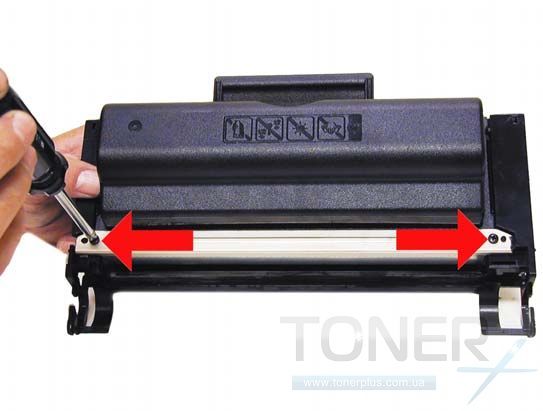

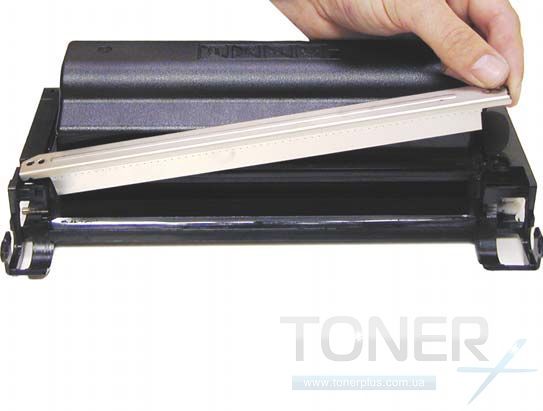

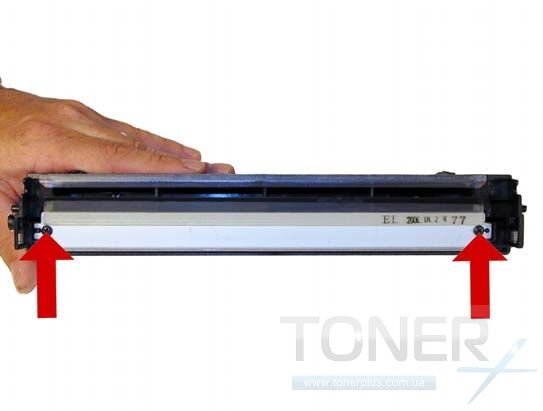

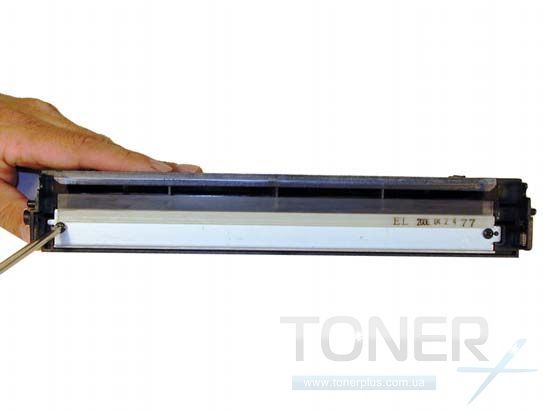

Открутите два винта и снимите лезвие очистки.


Очистите бункер от отработанного тонера и установите лезвие на место.

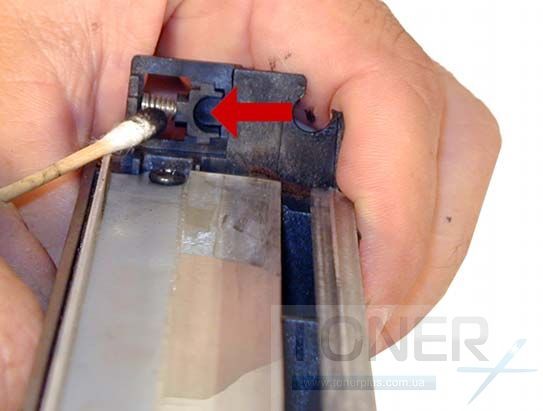

Нанесите на контактную втулку токопроводящую смазку и установите вал первичного заряда.

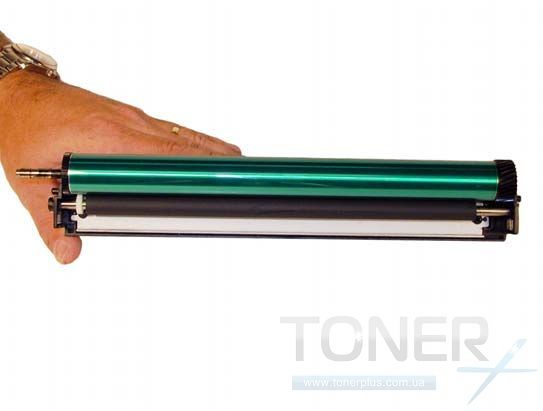

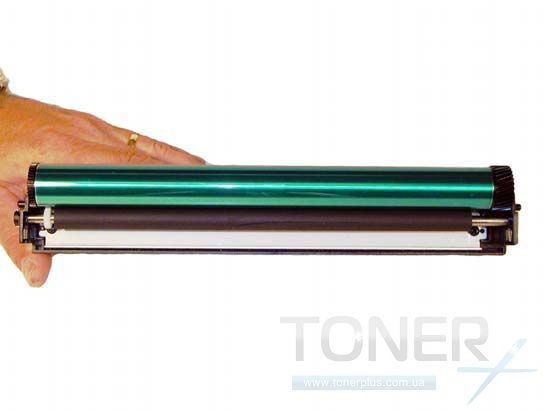

Установите фотобарабан

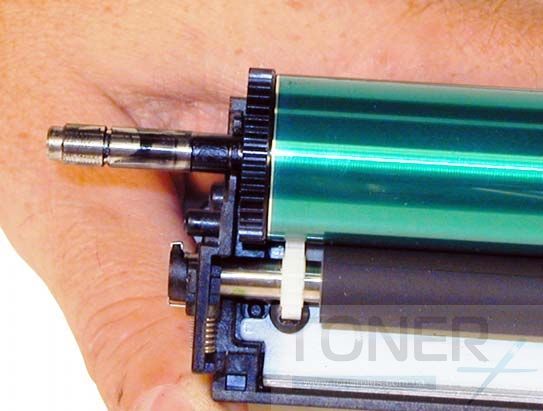

Вставьте ось фотобарабана со стороны меньшей шестерни так, чтобы канавка под стопорное кольцо осталось снаружи.



Установите стопорное кольцо.

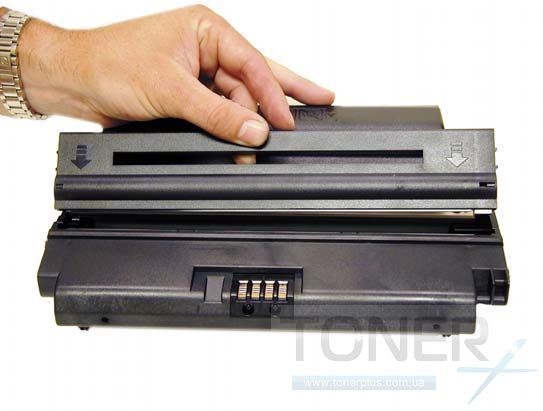

Соедините обе части и установите верхнюю крышку.

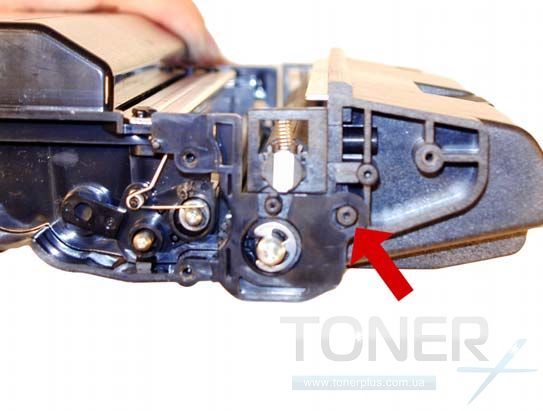

Оденьте боковые крышки и зафиксируйте их винтами.





Установите втулки фотобарабана.

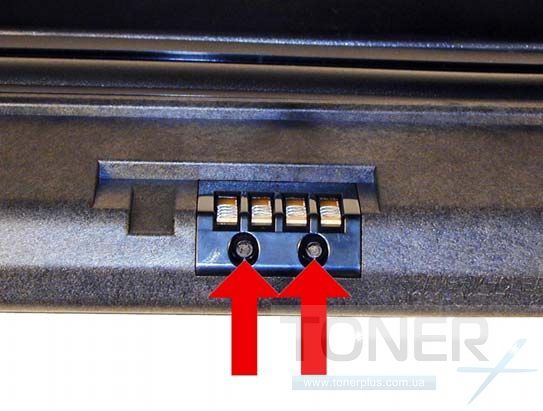

Замените чип (При замене срежьте пластиковые заклепки и замените их саморезами

Картридж готов к работе.
