Інструкція із заправлення картриджа Kyocera TK-1200 / M2235dn / P2335dn / M2735dn / M2835dw.

Інструкція із заправлення картриджа Kyocera TK-1200 / M2235dn / P2335dn / M2735dn / M2835dw.



Ресурс, стр.	3000-5000
Сумісний тонер:	Kyocera Universal / TK17 / TK100 / TK410 / TK3100 / TK-1150 / TK-1170 / TK-140 / TK-160 / TK-170 / TK-310
Вага тонера:	150-250 грам
Чіп:	Заміна або затискання на принтері кнопок “старт+стоп”



 Даний картридж підходить для апаратів
EcoSys-M2235
EcoSys-P2335
EcoSys-M2735dn
EcoSys-M2835

В першу чергу потрібно зняти бокову кришку. Для цего потрібно віджати бокові кліпси
Бокова кришка і перша кліпса



Друга кліпса на боковій кришці



Бокова кришка і наступна кліпса
Кліпси краще нажимати використовуючи плоску викрутку, відтискаючи кришку по контуру.



Роз’єднуєм бокову кришку і тубу
Після зняття кришки уважно запоминаєм послідовність шестернів в редукторі.
Так вони повинні виглядати.



На фото зображений шток, який ми будем крутити для заправки туби.



Знімаєм кришку яка закриває отвір вихода тонера з туби в принтер.



Тиснем на язичок і тягнем кришку вниз поки вона не зніметься.



Піднімаєм язичок.

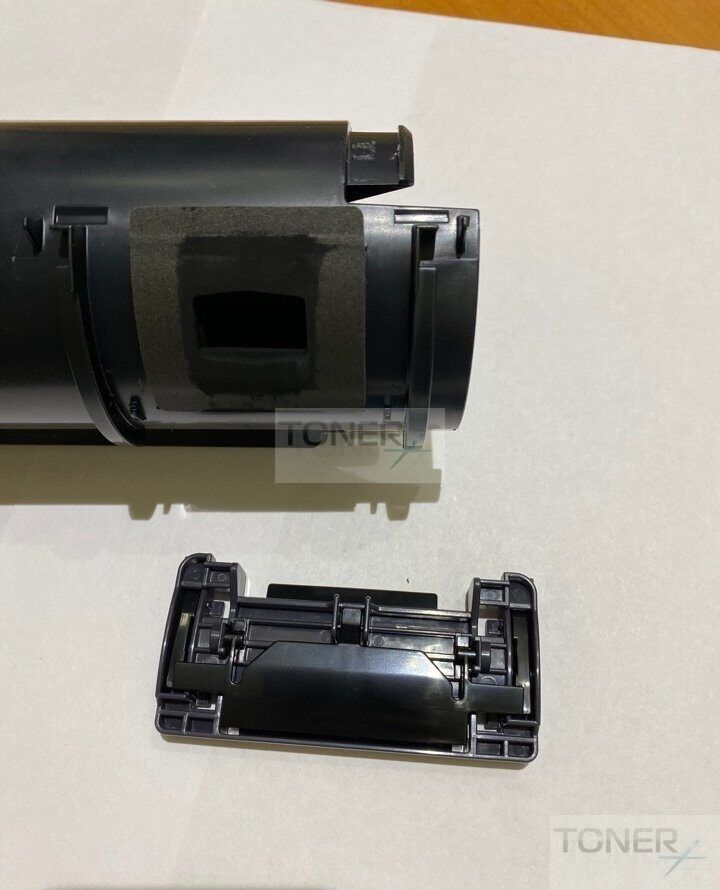

Після зняття кришки, нам доступний отвір для засипання тонера.

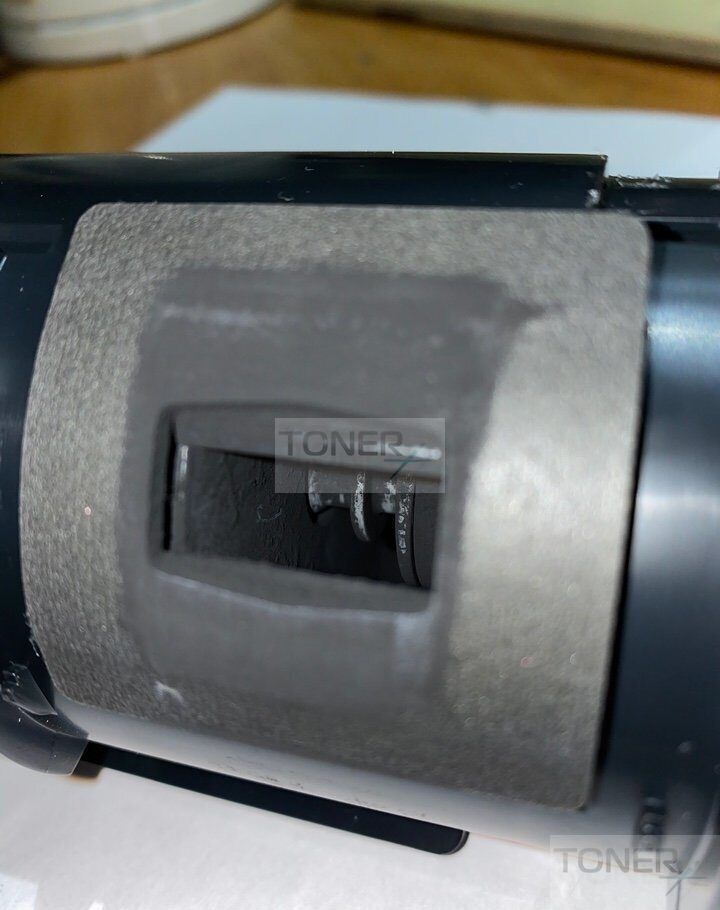

На малюнку показаний шток в середині отвору і поршень з верхньою кришкою, яку потрібно опустити вниз для засипання тонера. Для цего краще використати довгу викрутку.
Викрутку необхідно помістити всередину отвору, натиснути на поршень і параллельно крутити шток за часовою стрілкою.

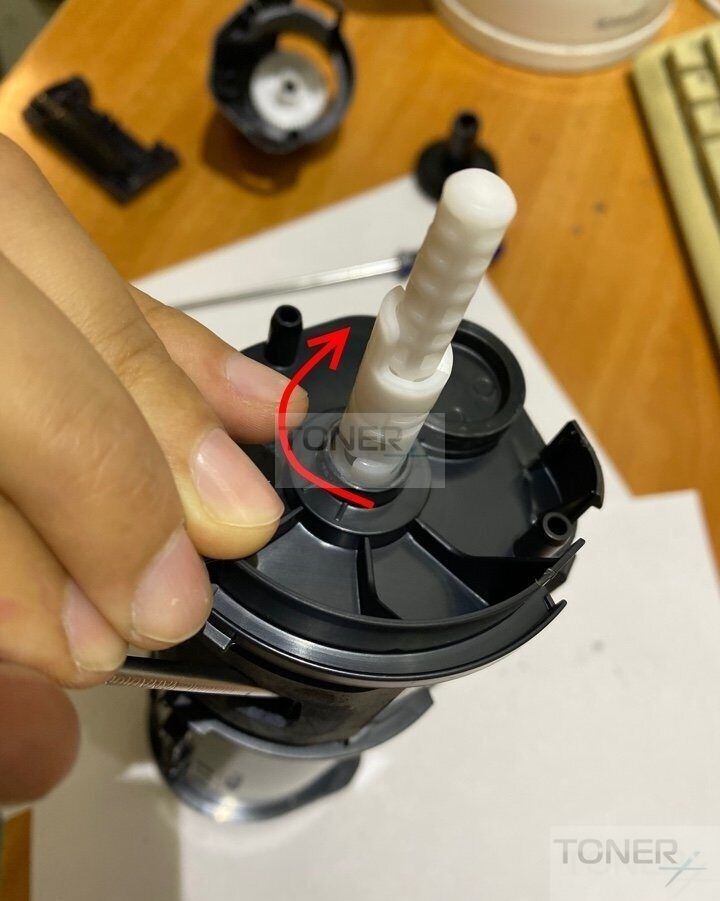

Крутим шток за часовою стрілкою



При провертанні штоку необхідно невлике зусилля на поршень для його зниження на 10-10,5 см. Для цехо краще використовувати викрутку з зарання вказаною позначкою.

!!! Увага В випадкуйого більшого сниження він зіскоче з штока і треба буде робити новий отвір щоб повернути його на місце.

Після того як поршень буде опущений на 10 см, можна починати засипати тонер.



Після засипання тонера в тубу, зберіть її в зворотньому порядку.
