Інструкція із заправлення картриджа HP W1420A / 142A / LaserJet M110 / M111 / M139e-M142e / M140

Інструкція із заправлення картриджа HP W1420A / 142A / LaserJet M110 / M111 / M139e-M142e / M140



Ресурс, стр.	1000
Относительно совместимый тонер:	HP LJ P1505/P1005/1102
Масса тонера:	60-80 грамм
Чип:	печать не блокирует



Необходимые материалы:

Крестовая отвертка
Маленькая плоская отвертка
Плоскогубцы
Ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

Тонер для использования в серии HP LJ P1505/P1005
Фотобарабан  - Диаметр 24 мм, длина 24,5см. можно использовать фотобарабан HP 1505 с перебивкой шестерни.
Вал первичного заряда - HP P1505 или CB435A / CB436A / CF283A /CE285A
Чистящее лезвие  - HP P1505 или CB435A / CB436A / CF283A / CE285A
Вал магнитный – очень похожий на 1505 но длиннее на 3 милиметра.
Дозирующее лезвие -

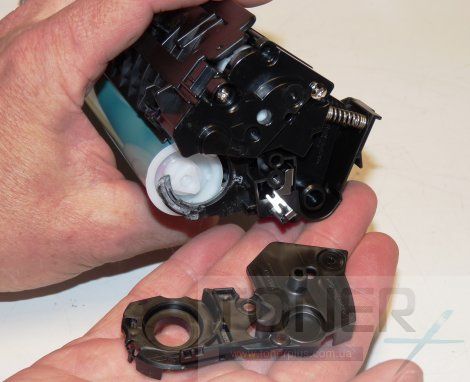

С правой стороны картриджа открутите винт и снимите торцевую крышку.


При помощи маленькой плоской отвёртки снимите торцевую заглушку с фотобарабана.

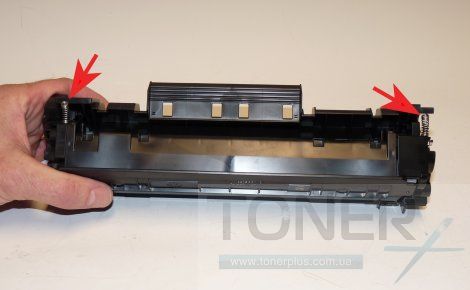

С помощью плоскогубцев отпустите обе пружины натяжения бункера.

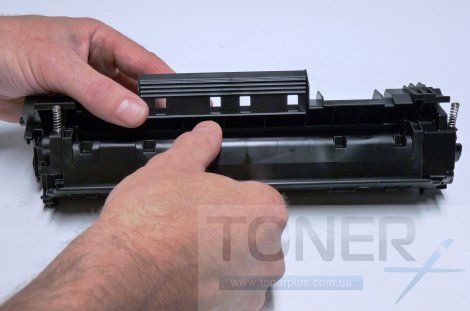

Сдвиньте половинку картриджа с бункером отработки / фотобарабана в левую сторону. Рассоедините две половины картриджа.




В половинке картриджа с бункером отработки снимите фотобарабан, для этого поднимите его со стороны шестерни. Скрутите его с оси и выньте его.


Снимите вал первичного заряда и очистите его от остатков тонера ватным диском смоченным в изопропиловом спирте.


Открутите два винта и снимите чистящее лезвие (ракель)


Очистите весь отработанный тонер из бункера. Будьте осторожны, чтобы не повредить уплотнительное лезвие, расположенное рядом с ракелем. Если уплотнительное лезвие согнуто или повреждено каким-либо образом, картридж потеряет герметичность и будет сыпать тонером. Осторожно очистите все уплотнения ватной палочкой смоченной в изопропиловом спирте.



Установите чистящее лезвие на место и прикрутите его двумя винтами.


Нанесите небольшое количество токопроводящей смазки черную сторону держателя вала и установите вала первинного заряда.

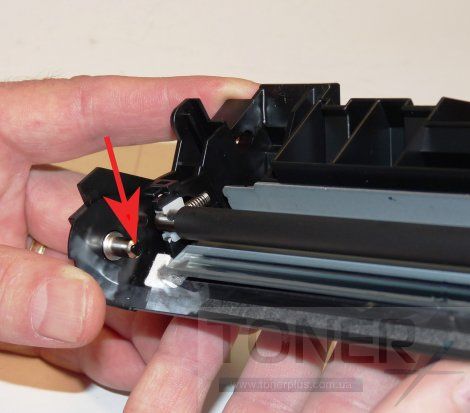

Поместите небольшое количество токопроводящей смазки на металлическую ось барабана.

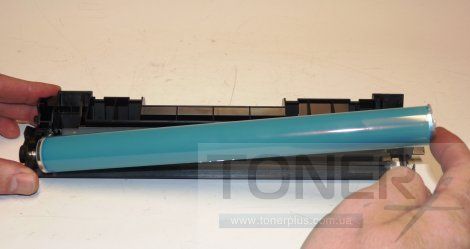

Установите фотобарабан, аккуратно накручивая его на ось.


Отложите половинку картриджа с фотобарабаном и переходим к другой половинке.

Открутите два винта на боковой крышке картриджа.

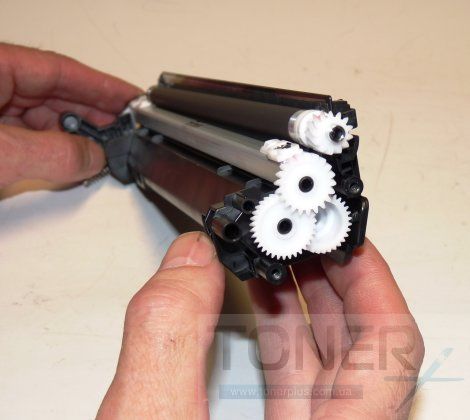

Снимите три шестерни, как показано на рисунке. Шестерню шнека оставьте на месте.

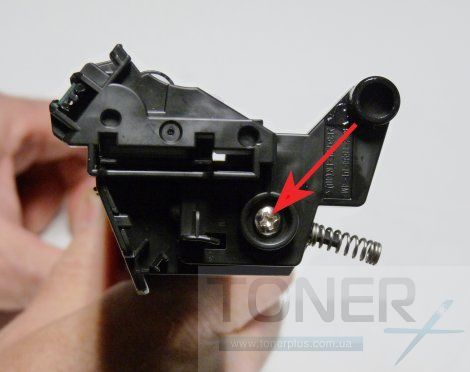

С другой стороны открутите один винт и снимите боковую крышку.


Снимите магнитный вал. Будьте осторожны с втулками, они очень хрупкие. Магнитный вал очистите от тонера с помощью ватного диска смоченного в изопропиловом спирте.



Открутите два винта на дозирующем лезвии и осторожно снимите лезвие. Он удерживается на месте с помощью уплотнителя.


Аккуратно очистите оставшийся тонер в бункере. Внимательно осмотрите уплотнители, тонер не должен на них попасть. Если на них попал тонер вычистите его с помощью ватной палочки смоченной в изопропиловом спирте.


Засыпьте тонер в бункер


Установите дозирующее лезвие и зафиксируйте его двумя винтами.


Установите левую боковую крышку и прикрутите её винтом


Установите магнитный вал, сначала сторону с чёрной втулкой. проворачивайте вал до тех пор, пока ключ  не зафиксируется на месте.


Установите три шестерни, как показано на рисунке.


Установите вторую боковую крышку и закрутите её на два винта


Соедините обе половинки картриджа. Сдвиньте их так, чтобы круглые шарнирные, штифты вписывались в соответствующие отверстия.


Установите и выровняйте распорочный пружины.


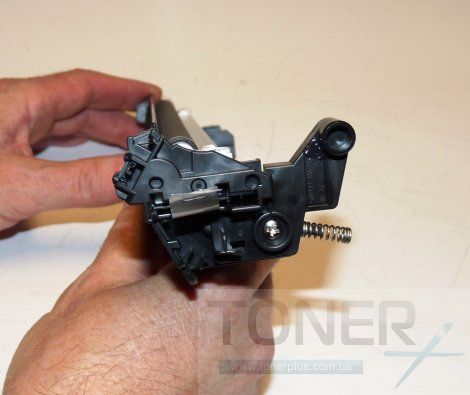

Установите торцевую крышку фотобарабана и зафиксируйте ее винтом. Удостоверьтесь, что клеенная деталь, предварительно отделяемая друг от друга, плотно соединяется. Повторно приклеивать ее не нужно.



Замените чип, нажав на язычок и поднимая чип вверх. (чип работу не блокирует, но увеличивает расход тонера)



Закрепите крышку барабана на месте. Убедитесь, что крышка разделяет две половины, как показано на рисунке.

Картридж готов к работе.
