Інструкція із заправлення драм-картриджа Xerox 113R00773 / 113R773 / Phaser 3610N / WorkCentre 3615 / WorkCentre 3655

Ресурс, стр.	68000
Чип	Замена (чип должен подходить по региону)



Номера картриджей и их ресурс:

Toner Cartridge 106R02720 5 900 страниц
Toner Cartridge 106R02722 14 100 страниц
Toner Cartridge 106R02731 25 300 страниц
Drum Cartridge 113R00773 68 000 страниц

* Производительность барабана составляет в среднем 3 страницы на задание. Выход будет зависеть от продолжительности выполнения задания, типа носителя, размера, веса, ориентации и характера использования.



В настоящее время выпущены следующие аппараты к данному картриджу:

Phaser 3610N
Phaser 3610DN
WorkCentre 3615DN
WorkCentre 3655
Workcentre 3655i



Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт

Фотобарабан - Xerox Phaser 3610N / WorkCentre 3615 / WorkCentre 3655 / Без шестерни подходит DOCUPRINT P350 /355 /450 /455 /M355

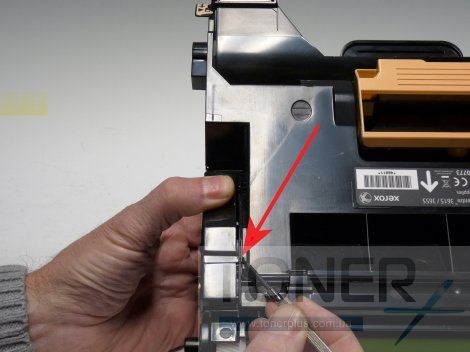

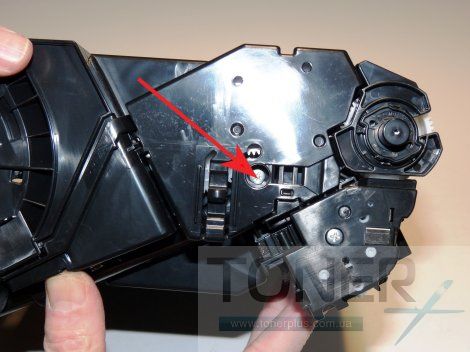

Поместите картридж с ручкой сверху и барабаном, направленным от вас. Открутите винты на правой боковой крышке.


Нажмите на верхнюю защелку и снимите боковую крышку.

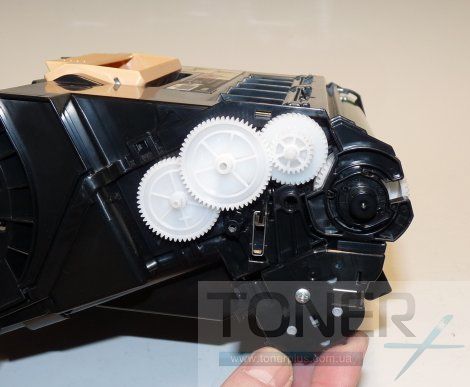

Снимите три белые шестерни.

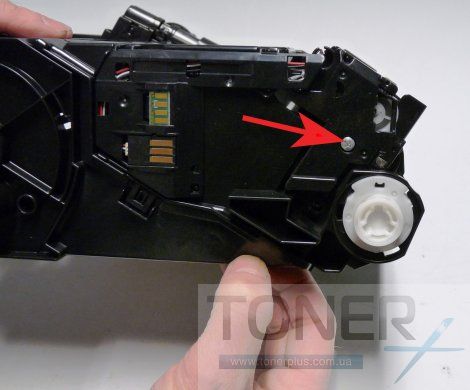

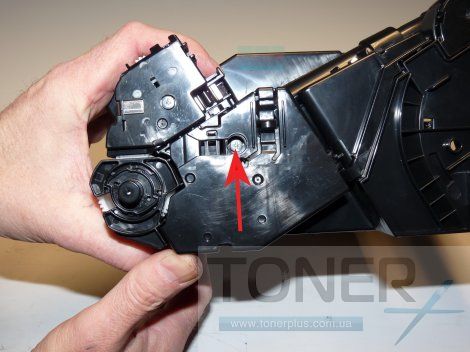

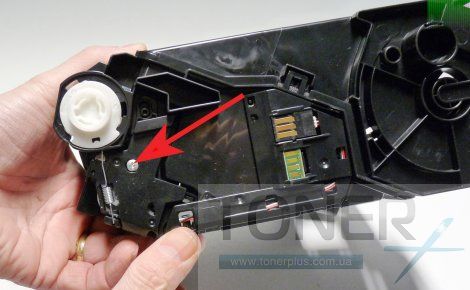

С противоположной стороны картриджа (со стороны чипа) открутите винт на торцевой крышке.

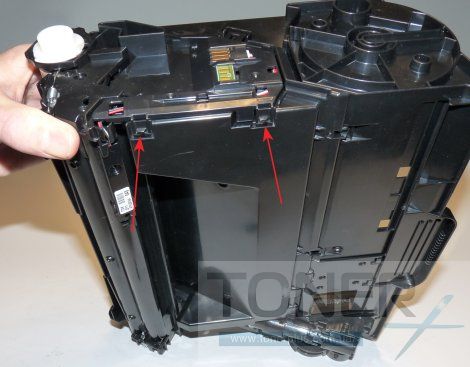

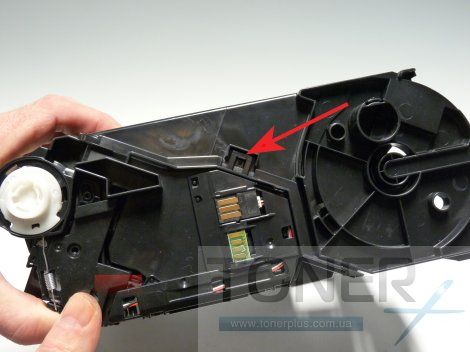

Поднимите три защелки на торцевой крышке, две снизу и одну сверху, поднимите крышку вверх.




Снимите пружину.

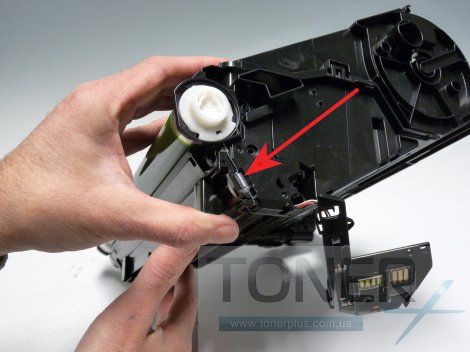

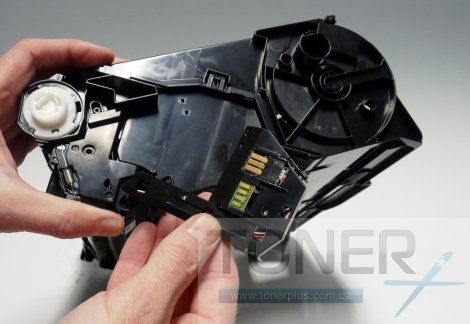

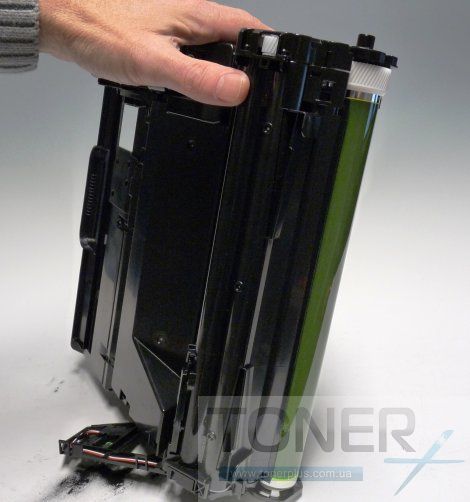

Слегка постучите по картриджу со стороны чипа и переверните картридж вверх дном. Снимите крышку с чипом. Сначала постукивание по картриджу со стороны чипа отодвинет большую часть проявителя от открытого порта.

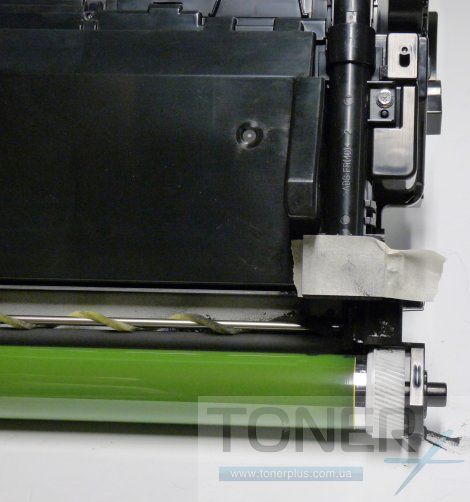

Наденьте клейкую ленту на порт проявителя шнека, чтобы предотвратить утечку.

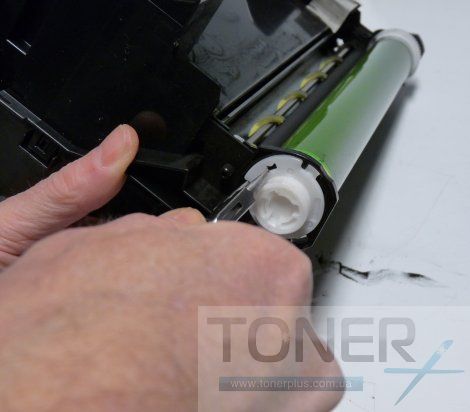

С левой стороны фотобарабана поверните белую втулку влево, чтобы разблокировать ее.


Нажмите на язычок и снимите вкладыш.

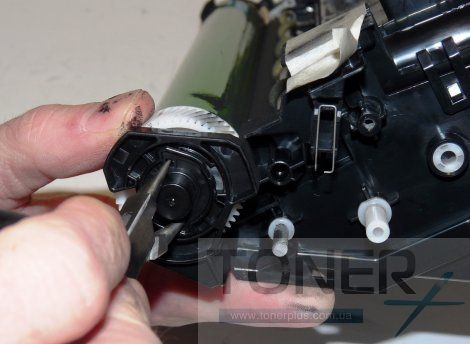

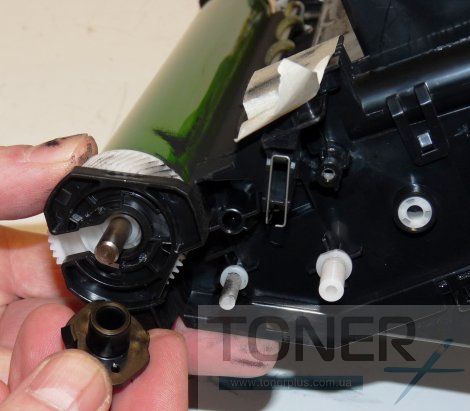

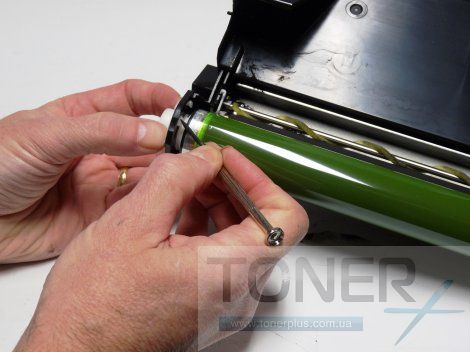

С правой стороны поверните черную втулку фотобарабана, чтобы разблокировать ее, осторожно снимите втулку. (Он плотно прилегает к металлическому валу оси барабана).

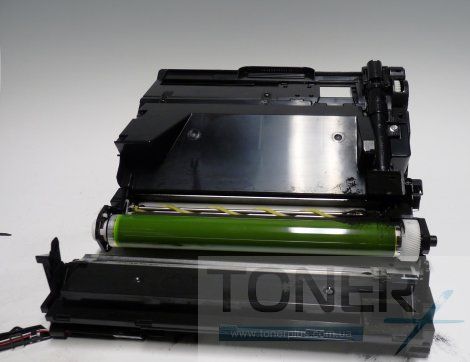

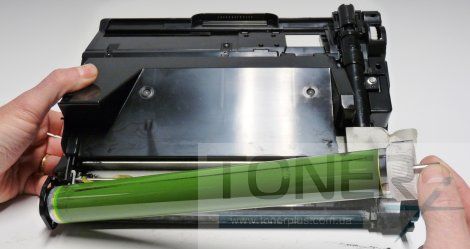

Снимите фотобарабан и очистите его при помощи ватного диска смоченного в изопропиловом спирте.

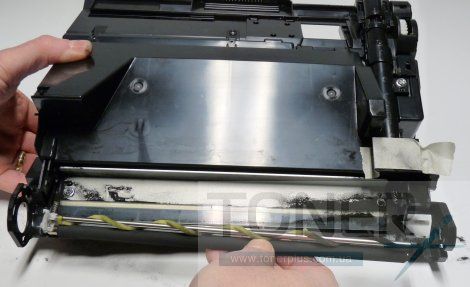

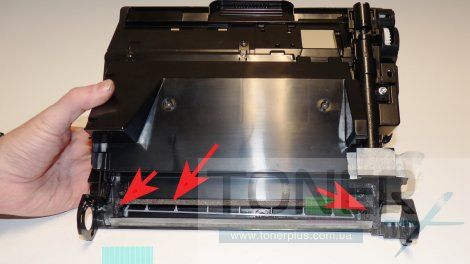

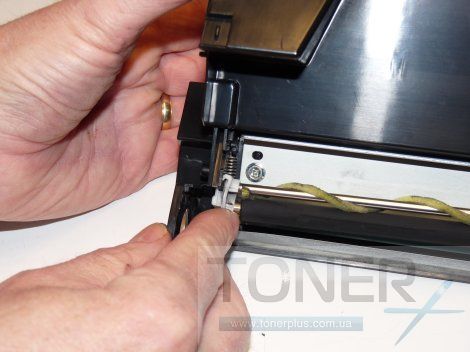

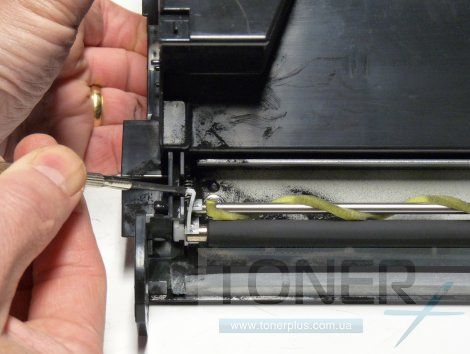

Поднимите выступы на узле вала первичного заряда и снимите его. Пружина с правой стороны останется на месте.

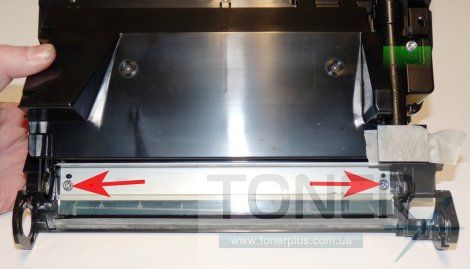

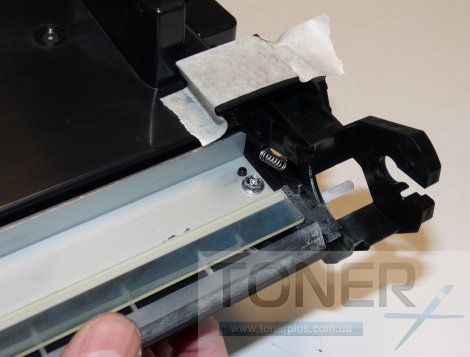

Открутите два винта с чистящего лезвия. Снимите лезвие. Очистите кромку лезвия при помощи ватного диска, смоченного в изопропиловом спирте.

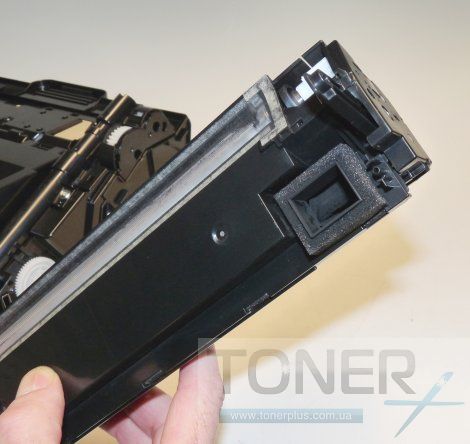

Вычистите весь отработанный тонер из бункера отработки. Убедитесь, что все уплотнения чистые и на них не попал тонер.


Установите чистящее лезвие и зафиксируйте его на два винта.



Очистите вал первичного заряда с помощью ватного диска смоченного в изопропиловом спирте. и установите его в картридж. Подденьте фиксирующие выступы, чтобы держатели могли стать в их пазы.

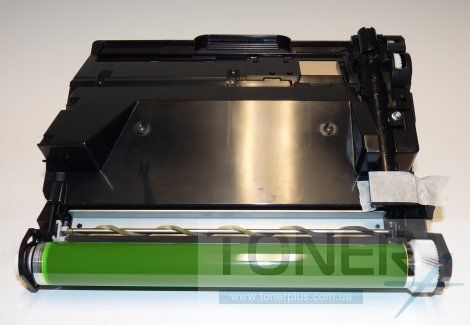

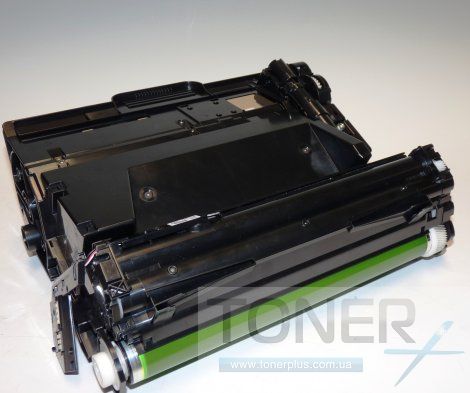

Установите фотобарабан.

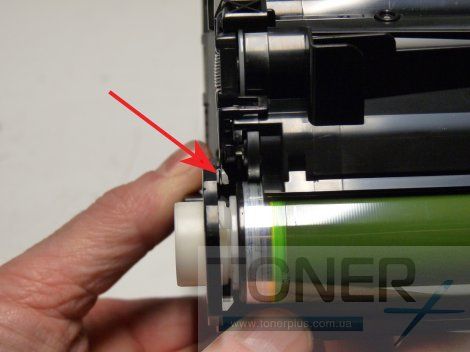

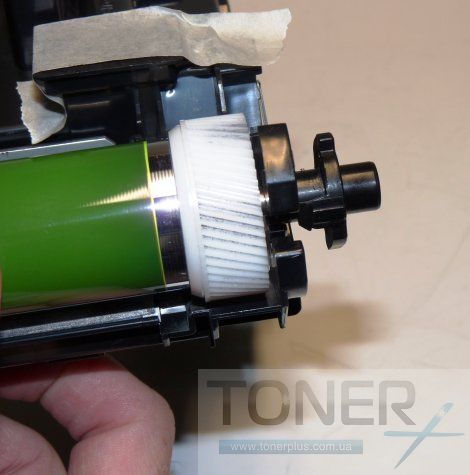

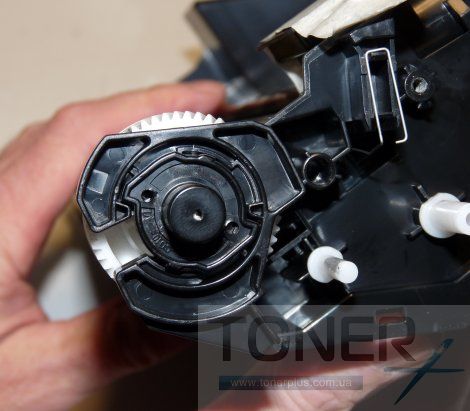

Установите черную втулку с ушком в гнездо и поверните, чтобы зафиксировать.

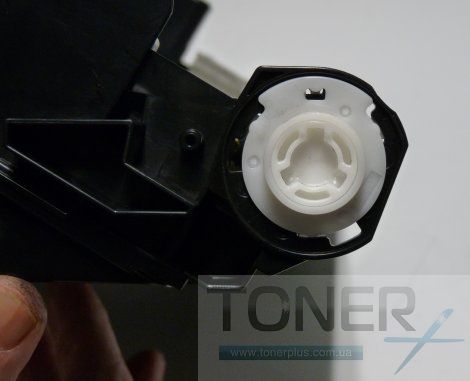

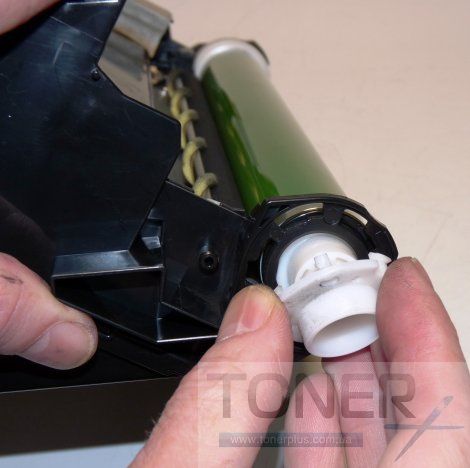

Установите штифт белой втулки в верхнюю прорезь и поверните, чтобы зафиксировать.

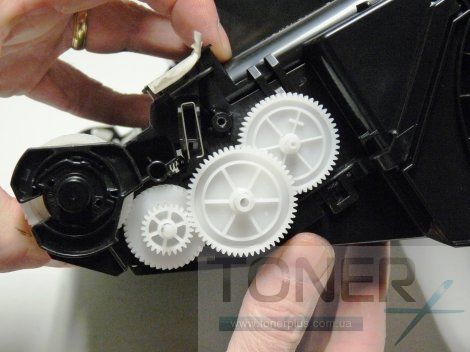

Установите три белые шестерни, как показано на рисунке.


Снимите клейкую ленту из порта проявителя.

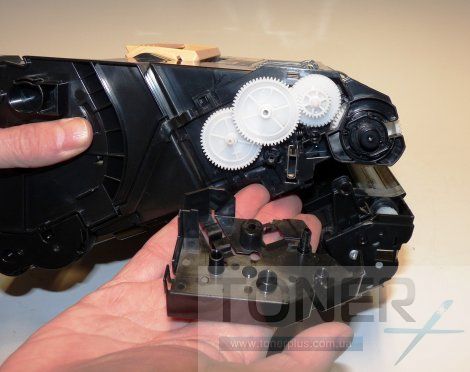

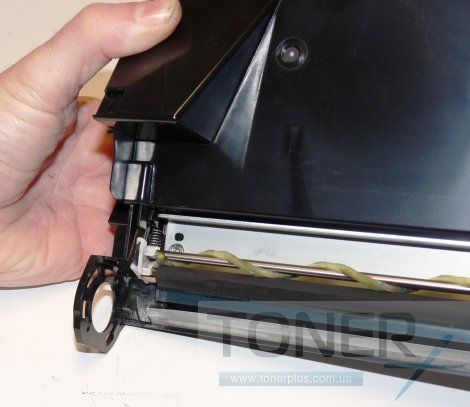

Установите узел проявителя на картридж. На левой стороне есть вкладка, которая помещается поверх круглого порта.

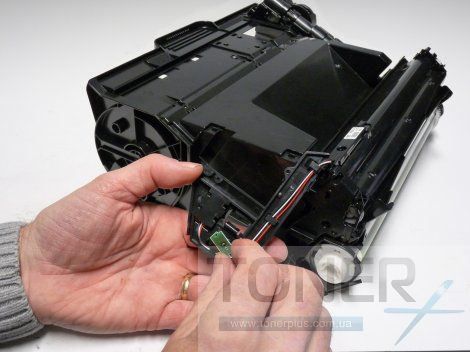

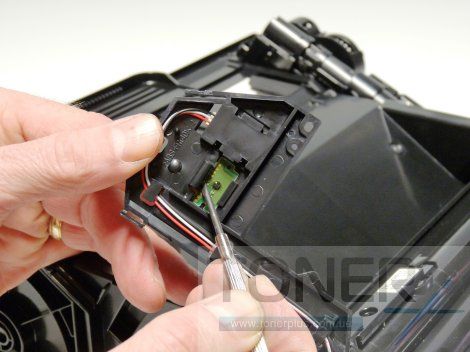

На торцевой крышке замените чип, нажав на язычок с внутренней стороны.

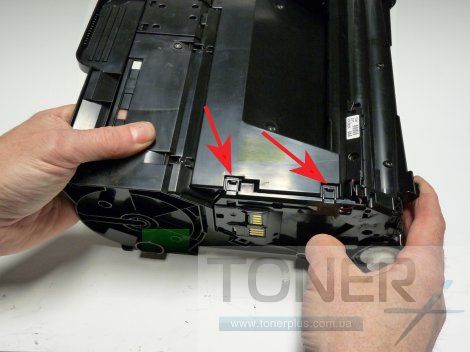

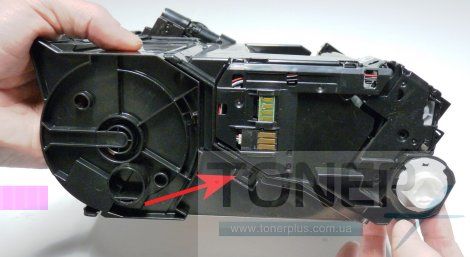

Зафиксируйте узел чипа на место, убедившись, что все три выступа зафиксированы. Зафиксируйте узел винтом.

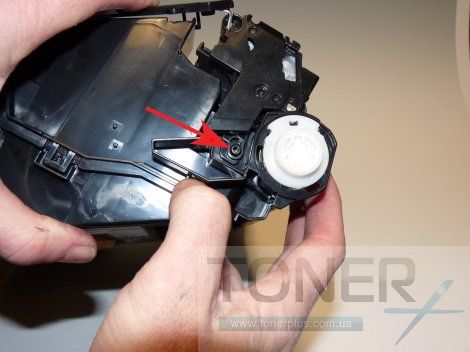

Установите правую торцевую крышку и зафиксируйте ее винтом.


Установите пружину.

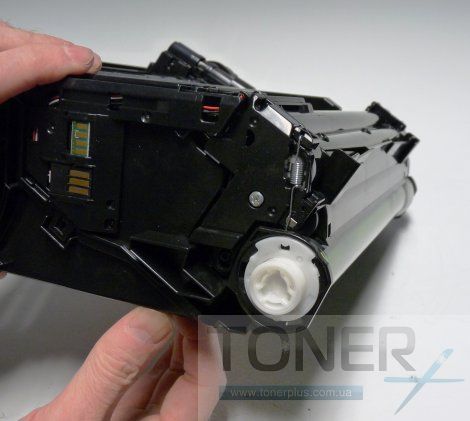

Картридж готов к работе
