Інструкція із заправлення картриджа Xerox 106R01378 / 106R01379 / Phaser 3100 / Oki 09004447/ 09004391 / B 2500 / B 2520 / B 2540 MFP / Ricoh 403028 / Aficio-SP1000 / Minolta 9967000877 / PagePro 1480 / 1490

Інструкція із заправлення картриджа Xerox 106R01378 / 106R01379 / Phaser 3100 / Oki 09004447/ 09004391 / B 2500 / B 2520 / B 2540 MFP / Ricoh 403028 / Aficio-SP1000 / Minolta 9967000877 / PagePro 1480 / 1490

Ресурс, стр.	3000
Относительно совместимый тонер:	Samsung ML-1210/1710 / Xerox Phaser P8ex / Epson 5200/5700 / Lexmark Optra E310
Масса тонера:	80 / 100 грамм
Чип:	Smart карта, перепрошивка принтера

Необходимые инструменты для заправки картриджаПылесос
Маленькая плоская отвертка
Крестообразная отвёртка
Остроконечные щипцы (пинцет).
Кусачки

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

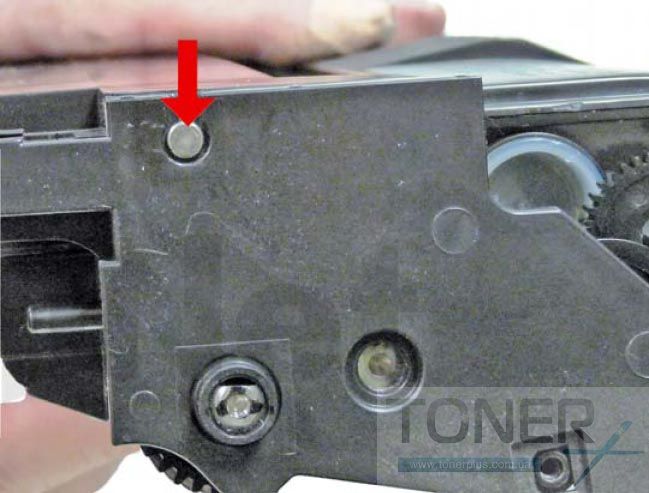

Извлеките два штифта со сторон картриджа. Подденьте их небольшой отверткой, а затем захватите кусачками и вытащите.


Открутите Torx винты и панели с двух сторон картриджа. Torx винты в этих картриджах имеют размер Т-7.


Оттяните боковую панель в сторону и разделите две картридж на две половинки.

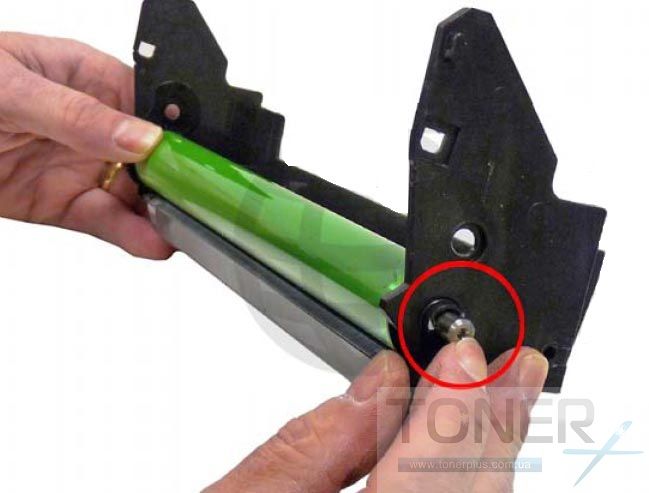

На половинке картриджа с фотобарабаном, со стороны шестеренки при помощи пробойника (1/4) или отвертки вытолкните наружу штифт оси. Этот штифт довольно туго прилегает. Выталкивайте его наружу именно со стороны шестеренки. Если вы попытаетесь вытолкнуть его наружу с другой стороны, штифт не будет двигаться, а вы повредите основной контакт барабана, находящийся внутри. Снимите барабан

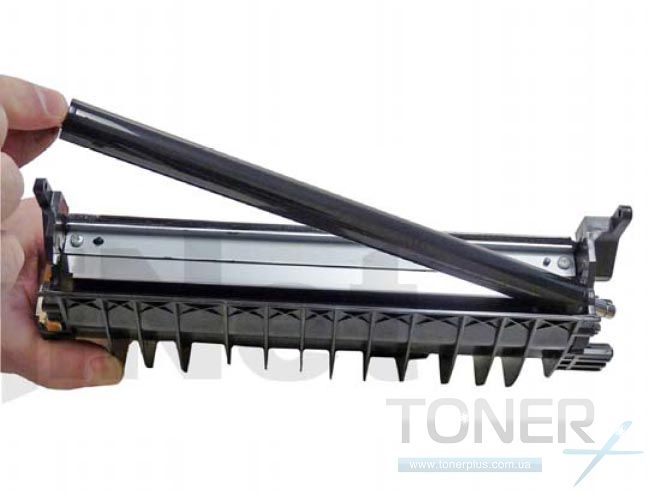

Снимите вал первичного заряда и очистите его при помощи ватного диска смоченного в изопропиловом спирте.


Открутите 2 винта с ракеля и снимите ракель. Очистите бункер для отработки.
Примечание: будьте осторожны и не повредите тонкое пленочное лезвие рядом с ракелем. Если оно повреждено, то его следует заменить.


Установите ракель на место и зафиксируйте его на два винта.

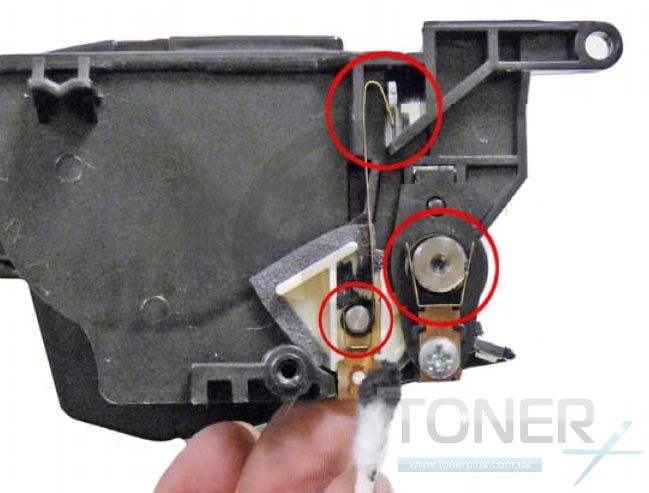

Очистите контакты вала первичной зарядки от старой смазки и нанесите новую смазку. ВНИМАНИЕ не наносите слишком много смазки.


Установите на место очищенный вал первичного заряда.

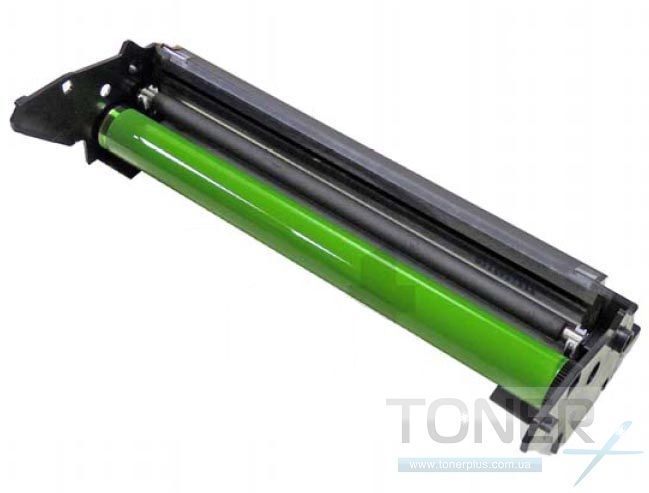

Установите барабан в картридж.


Вставьте штифт в ось барабана со стороны втулки. Устанавливайте ось защелкивающимся концом. Будет легче, если вы отметите маркером этот конец. Так вам будет легче сориентироваться при установке. Отмеченная сторона показывает положение плоского или защелкивающегося края.


Переходим к другой половинке картриджа.

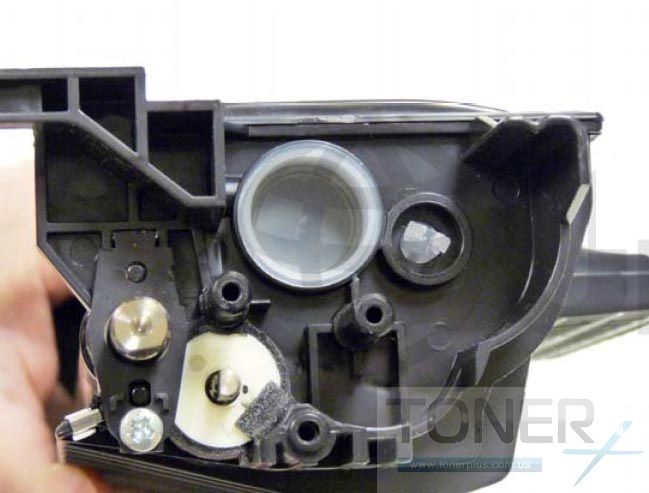

На отсеке для тонера найдите шестеренки.

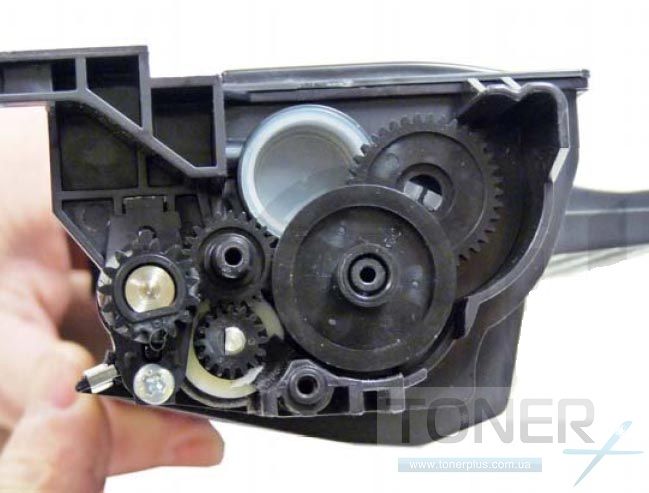

Снимите четыре незакрепленные шестеренки с бункера.

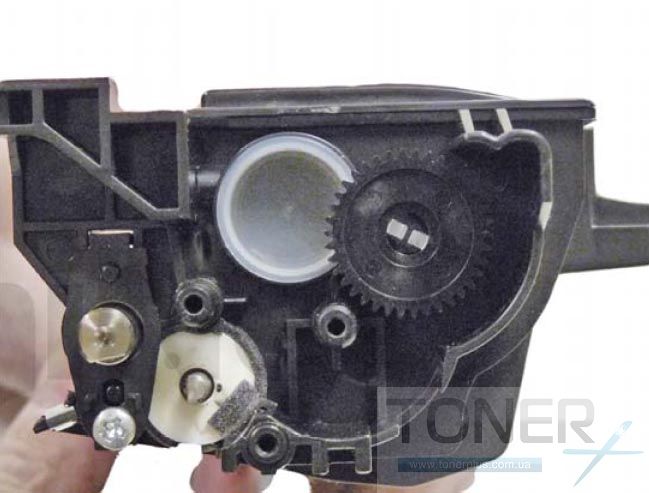

Нажмите на петлю и снимите шестеренку возле пробки.

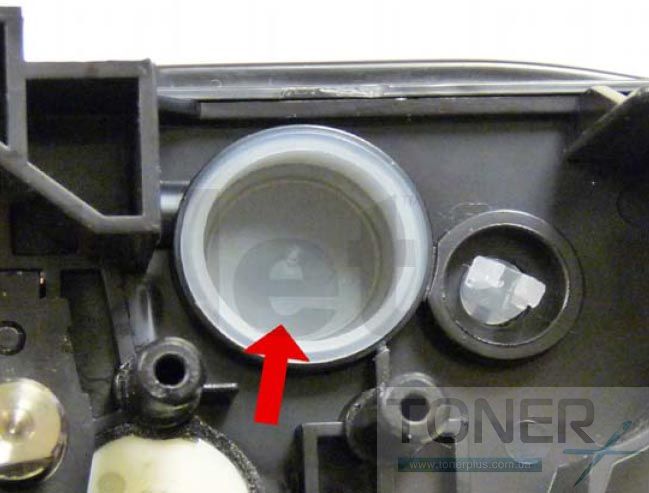

Откройте пробку и очистите бункер от остатков тонера.

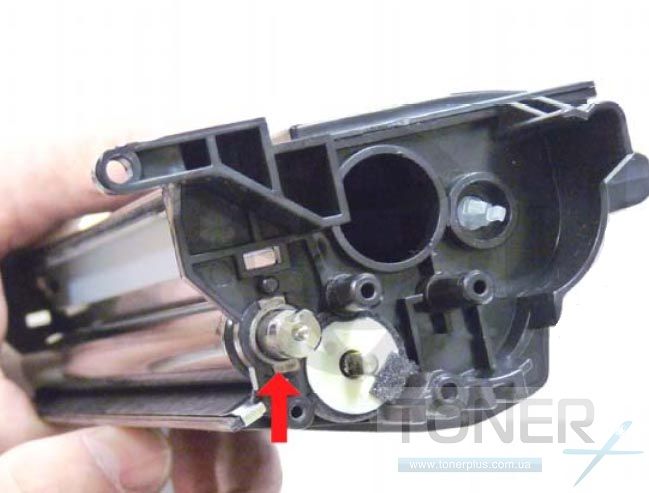

Со стороны шестеренки открутите винт и снимите крепление. Нажмите на пластиковые петли позади крепления для того, чтобы снять его.

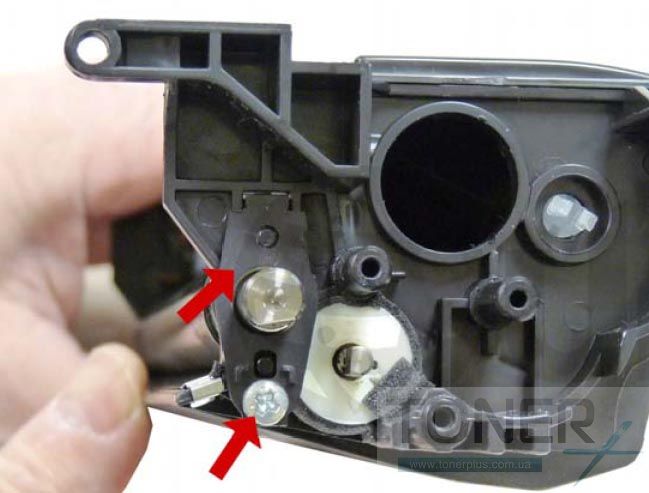

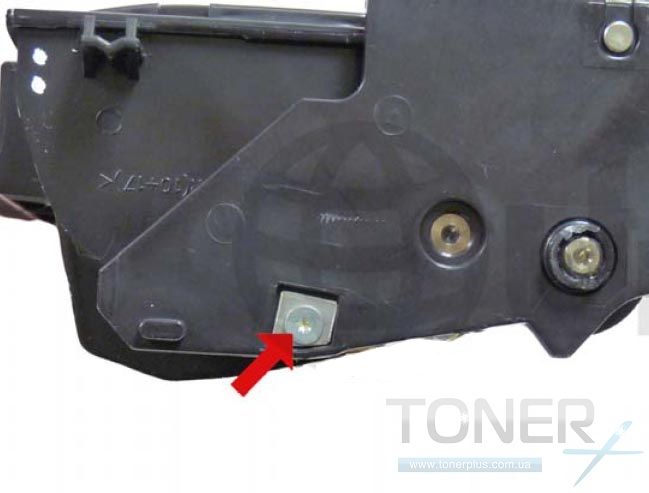

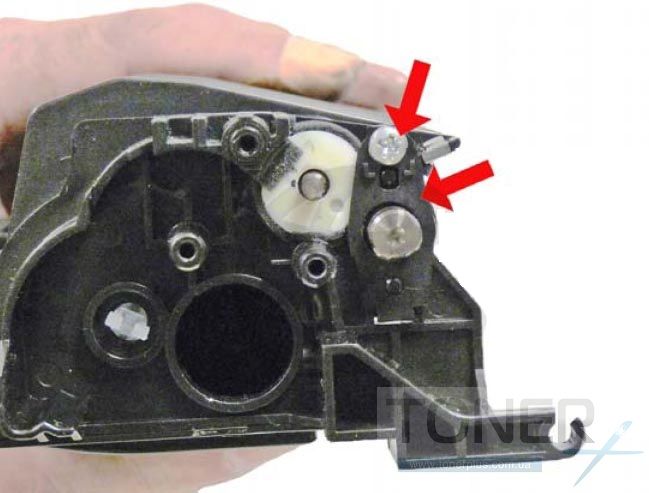

Открутите винт и снимите крепление. Нажмите на пластиковые петли позади крепления для того, чтобы снять его.

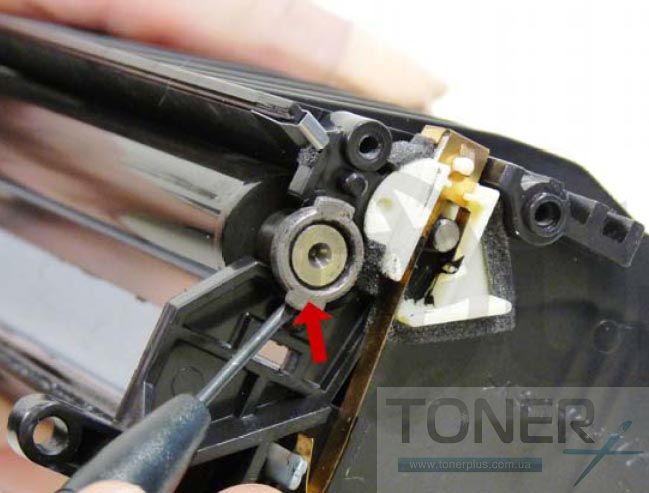

Подденьте и снимите металлические втулки со сторон оси вала проявки.


Вытащите вал проявки.

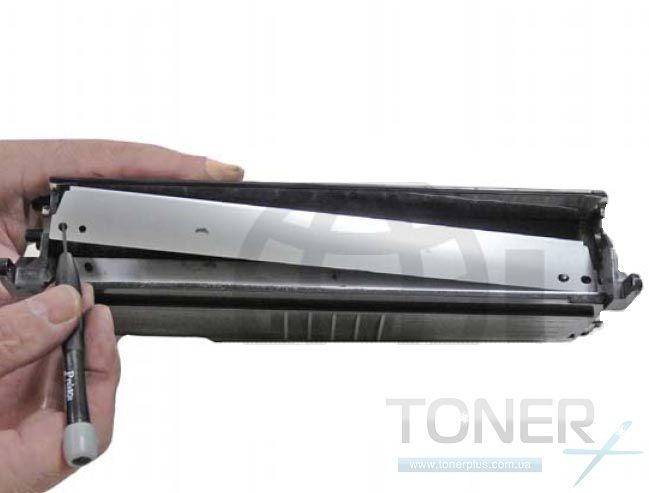

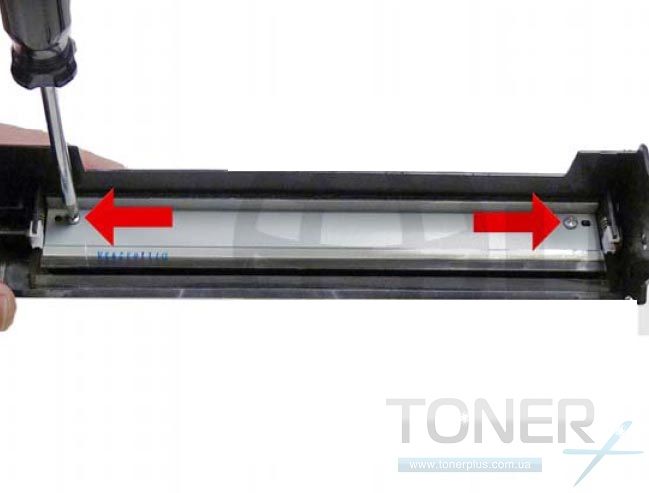

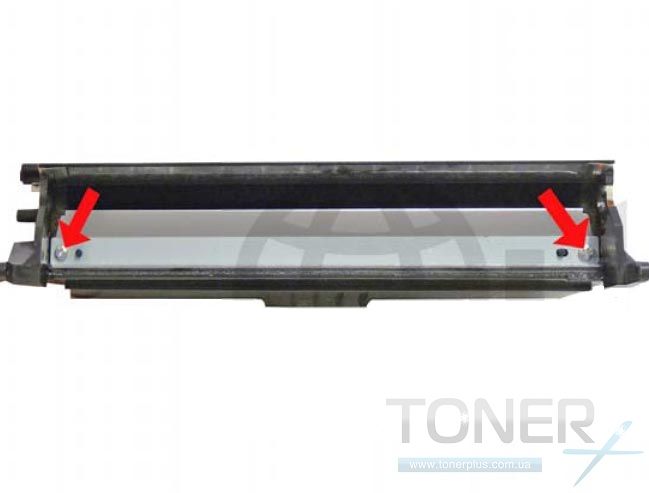

Открутите два винта с дозирующего лезвия.
Примечание: Дозирующее лезвие на этих картриджах состоит из 3 частей: верхняя металлическая скобка, дозирующее лезвие, которое представляет собой очень тонкий лист металла, и нижняя металлическая скобка. Будьте осторожны с лезвием, так как его очень легко можно погнуть.

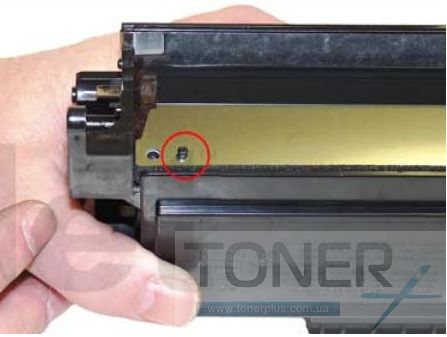

Снимите верхнюю металлическую скобку, стараясь не повредить выравнивающие шпильки. Обычно шпилька с левой стороны прилегает более туго.

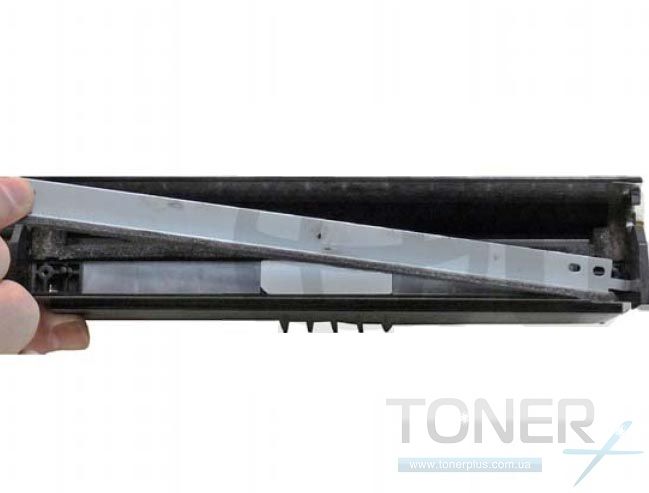

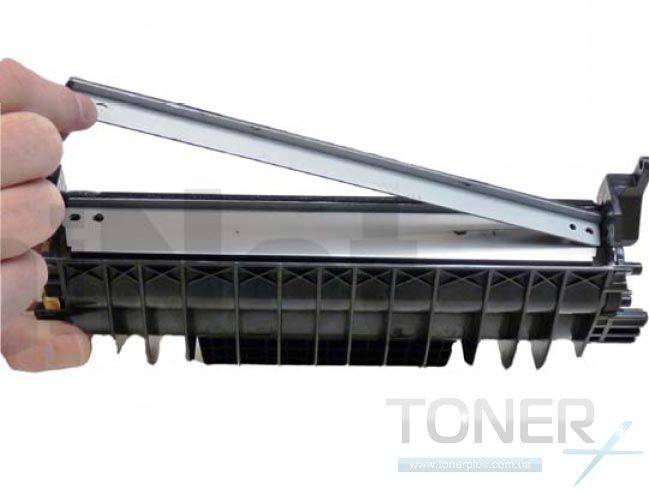

Вытащите дозирующее лезвие. Приподнимите его из паза в левой части отсека. Очистите лезвие при помощи ватного диска смоченного в изопропиловом спирте.


Снимите нижнюю металлическую скобку. Приподнимайте ее за левый конец, так как часть правого конца лезвия проходит через стенку картриджа.

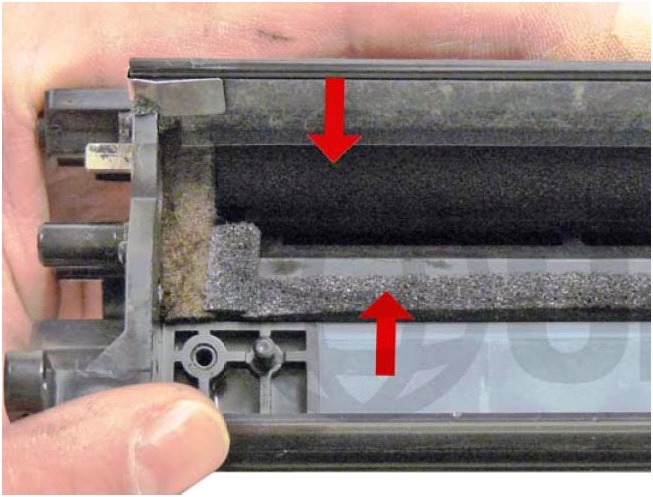

Очистите бункер для тонера от остатков тонера. Проверьте, чтобы подающий вал и губчатые уплотнители были чистыми. Вал необходимо извлечь, чтобы прочистить все внутри.

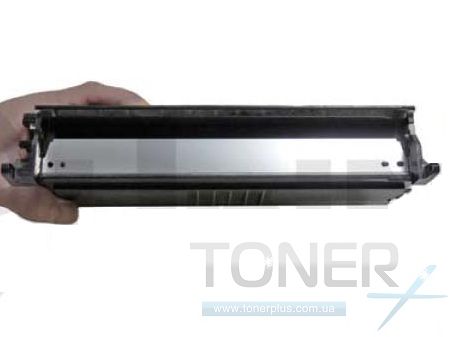

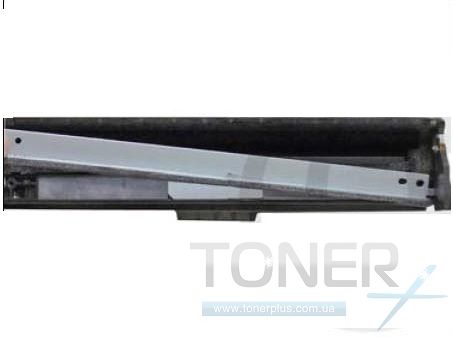

Установите очищенный механизм дозирующего лезвия в бункер. Установите сначала нижнюю скобку, вставив сначала конец в стенку картриджа. Затем установите дозирующее лезвие так, чтобы лезвие находилось поверх выравнивающих шпилек.

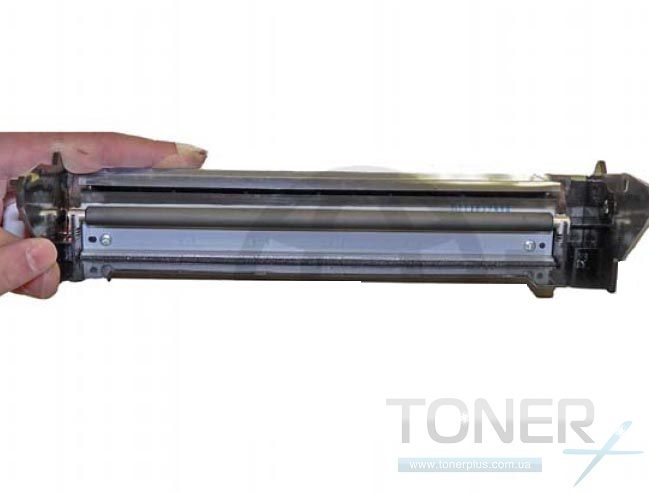

Установите верхнюю скобку и зафиксируйте ее на два винта. Очистите вал проявки чистой сухой тканью без ворса. Мы рекомендуем не использовать химические средства для чистки.


Установите вал проявки в картридж. Сторона длинной металлической оси должна войти в сторону отсека с шестеренкой.


Вставьте металлические втулки на обе стороны оси вала.


Установите крепление и прикрутите его винтом.

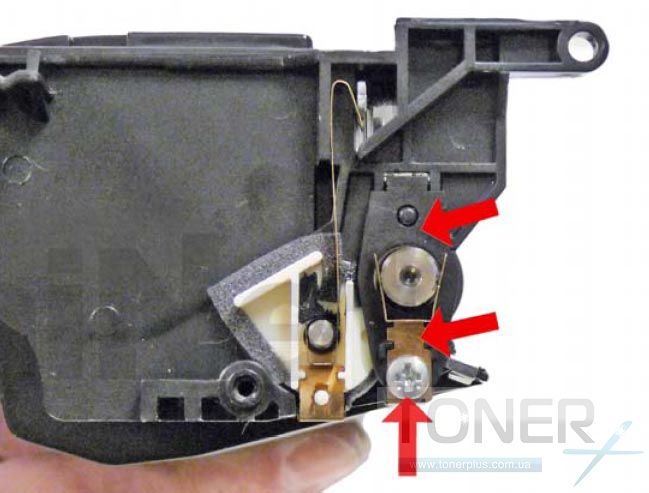

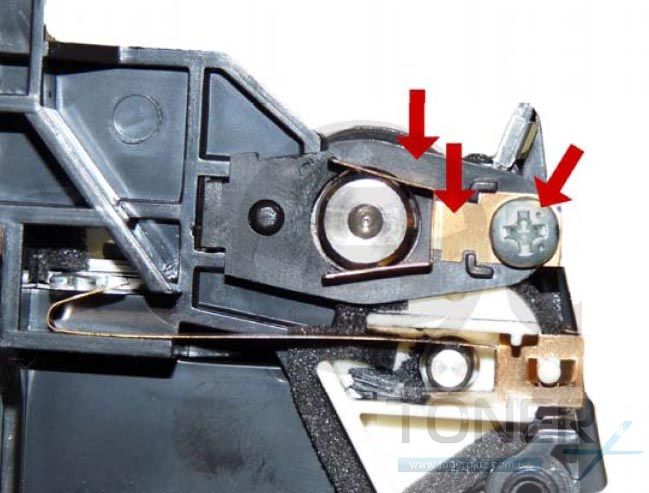

Установите крепление и контакт, прикрутите винтом к месту.

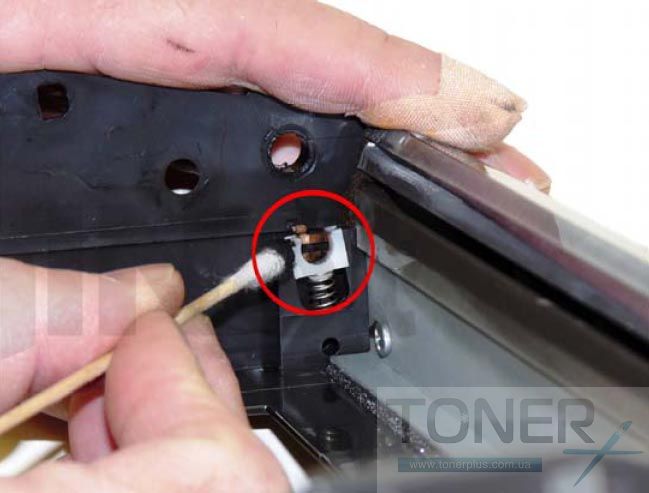

Очистите вал проявки и его оси от старой смазки и нанесите новую смазку.

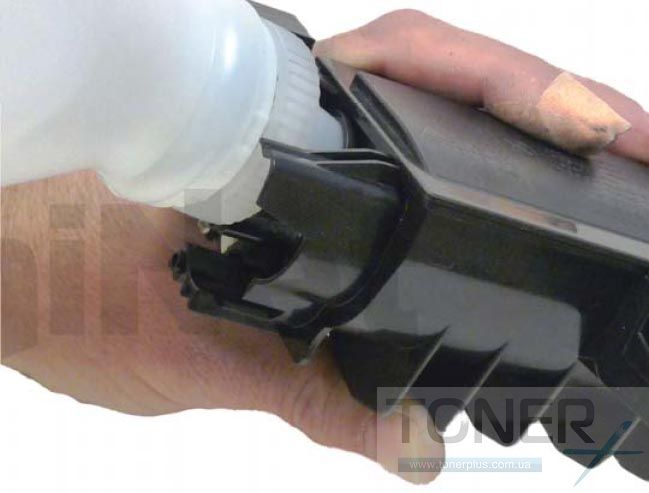

Заполните бункер тонером для данного аппарата и закройте пробку.

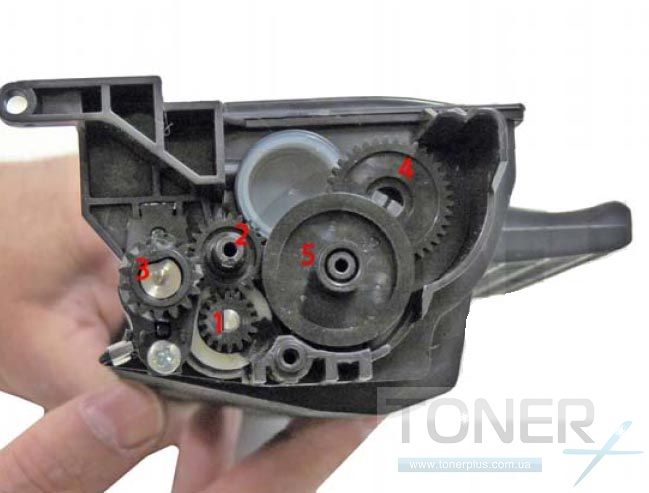

Установите шестеренки на бункер в указанном порядке.



Соедините две половинки картриджа вместе и вставьте две металлические шпильки.


Установите металлические пластины и зафиксируйте их винтами.

Картридж готов к работе
