Ресурс, стр.	3000 / 5000
Относительно совместимый тонер:	Samsung ML-1210/1710 / Xerox Phaser P8ex / Epson 5200/5700 / Lexmark Optra E310
Масса тонера:	75-100 (5К)
Чип:	24C04 - замена или прошивка

Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

Тонер для использования в серии Samsung ML-1210/1710
Фотобарабан  - Samsung ML-2250 / 2251N / 2251NP / 2252W / 2552W / SCX- 4520 / 4720F Xerox Phaser 3150; WorkCentre PE120
Вал первичного заряда - Samsung ML-2250 / 2251N / 2251NP / 2252W / 2552W / SCX- 4520 / 4720F Xerox Phaser 3150; WorkCentre PE120
Чистящее лезвие  - Samsung ML-2250 / 2251N / 2251NP / 2252W / 2552W / SCX- 4520 / 4720F Xerox Phaser 3150; WorkCentre PE120
Вал переноса - Samsung ML-2250 / 2251N / 2251NP / 2252W / 2552W / SCX- 4520 / 4720F Xerox Phaser 3150; WorkCentre PE120
Дозирующее лезвие - Samsung ML-2250 / 2251N / 2251NP / 2252W / 2552W / SCX- 4520 / 4720F Xerox Phaser 3150; WorkCentre PE120

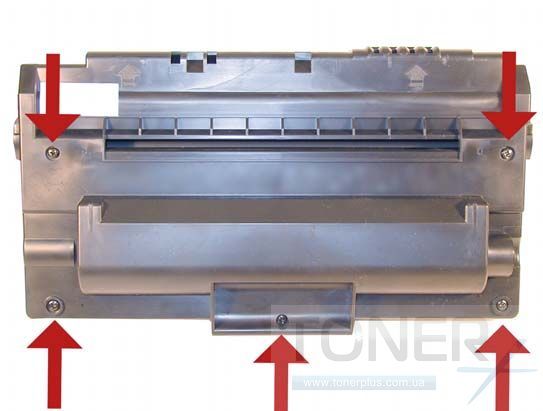

Откручиваем пять винтов на верхней крышке сканера

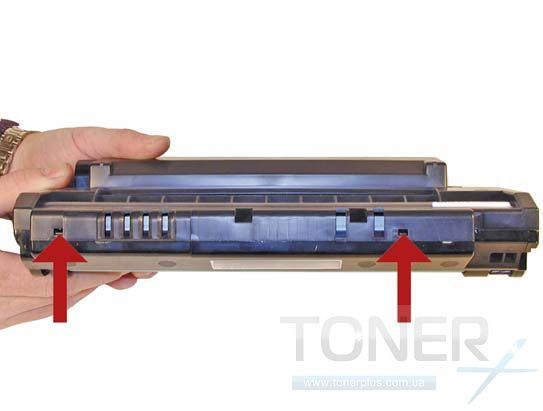

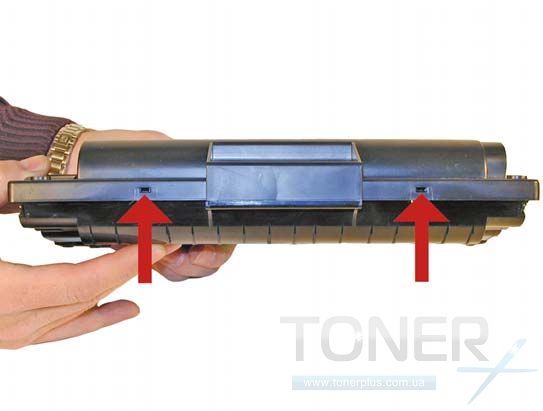

С помощью маленькой плоской отвертки отщелкиваем по две защелки сзади и спереди и снимаем верхнюю часть картриджа.

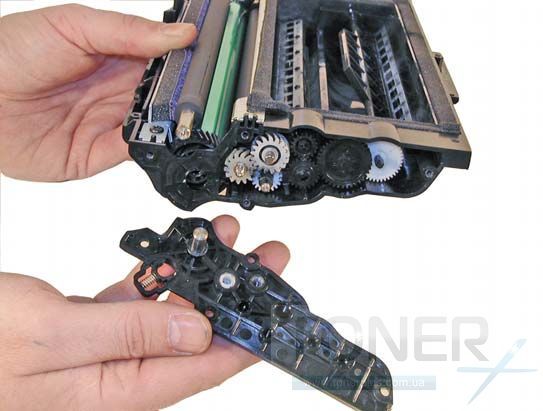

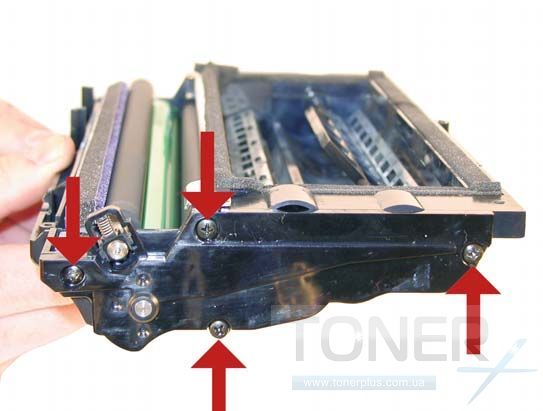

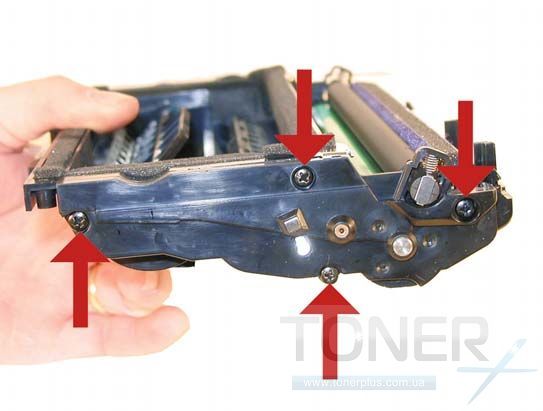

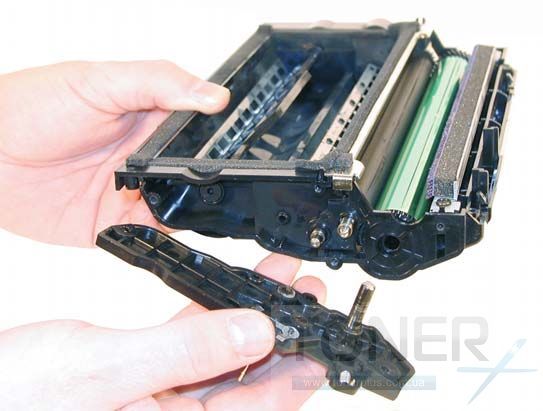

Откручиваем по четыре винта на боковых крышках слева и справа, и снимаем их.

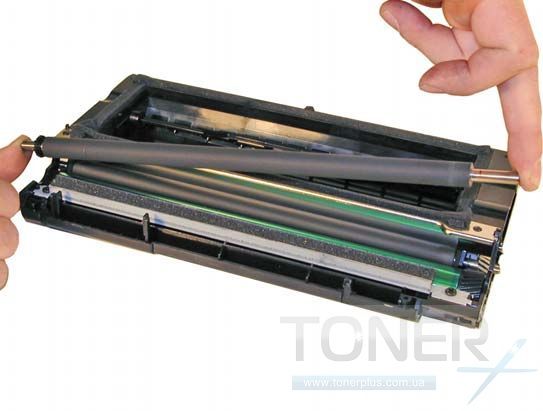

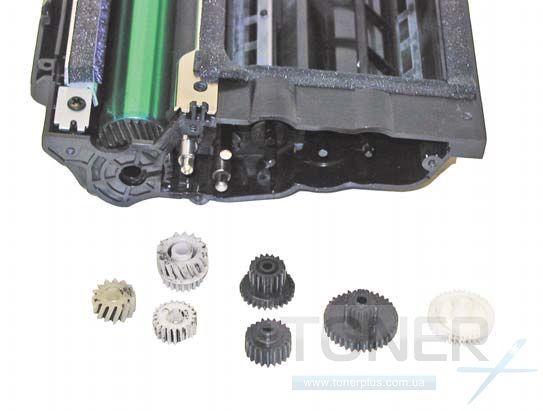

Снимаем вал первичного заряда и шестерни. Вал тщательно чистим от остатков тонера.

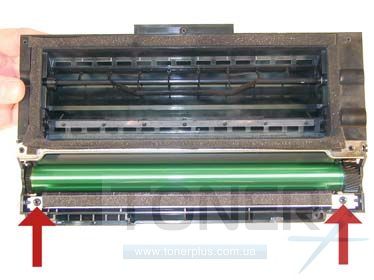

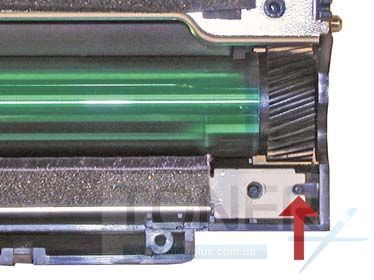

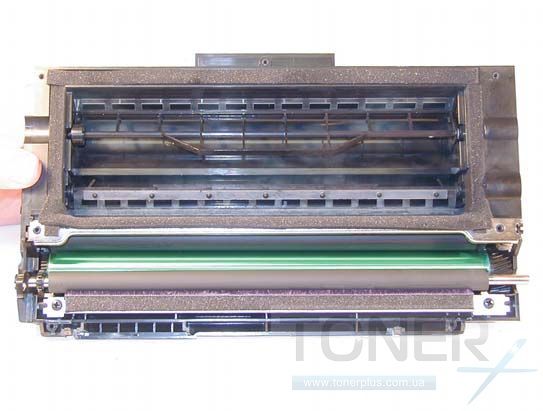

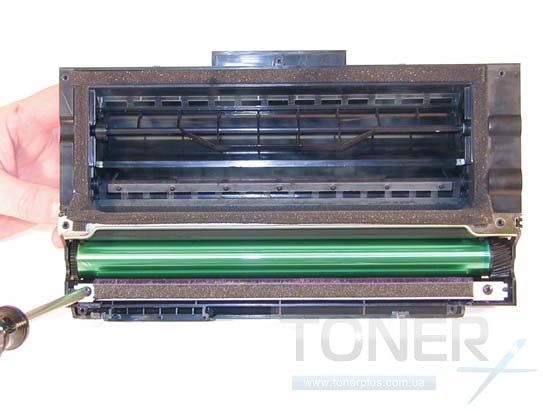

Откручиваем два винта и снимаем чистящее лезвие и фотобарабан. При снятии лезвия не сломайте направляющие.

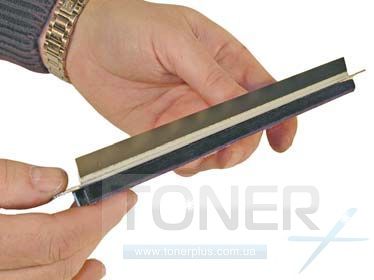

Лезвие очищаем от нагара. Будьте очень внимательны, кромка лезвия легко повреждается.

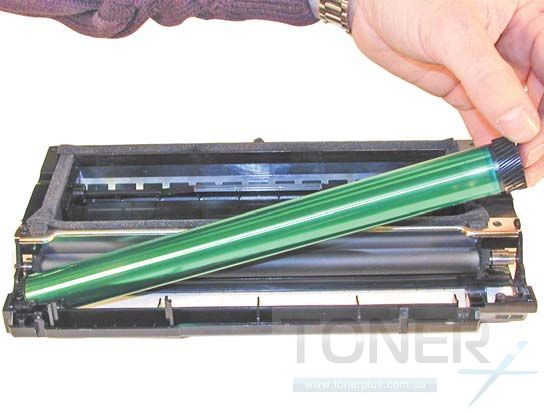

Снимаем фотобарабан

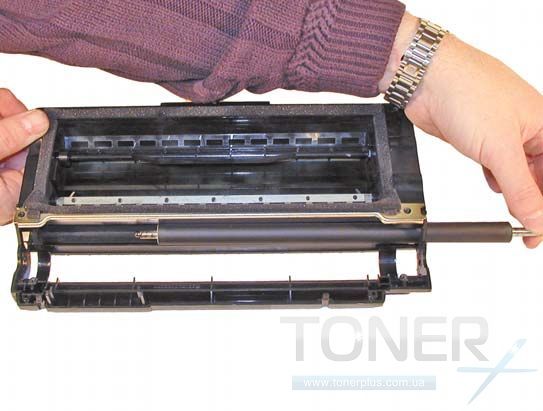

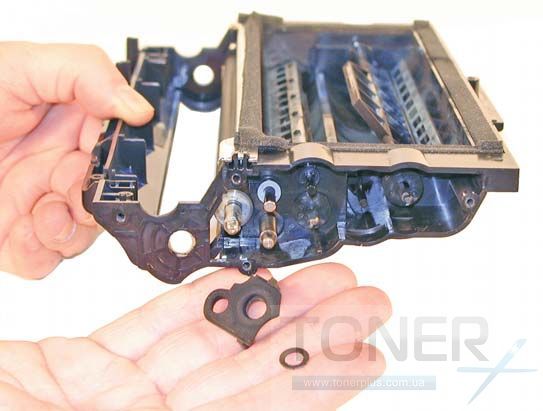

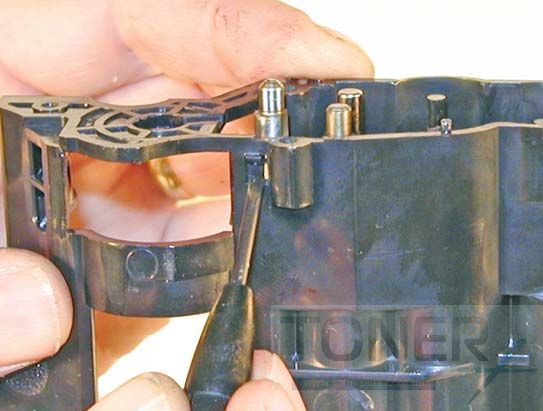

Плоской отверткой поддеваем крепление и достаем вал переноса.

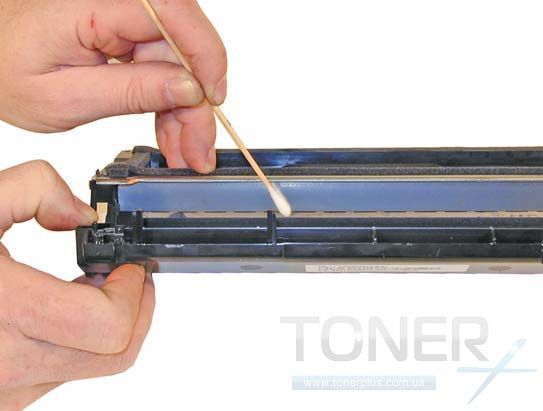

Очищаем из картриджа остатки старого тонера и очищаем кромку дозирующего лезвия ватной палочкой смоченной в изопропиловом спирте.


Очищаем вал переноса сухой чистой тряпкой и ставим его на место.

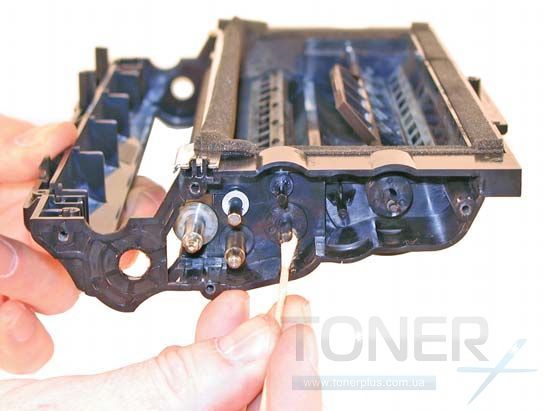

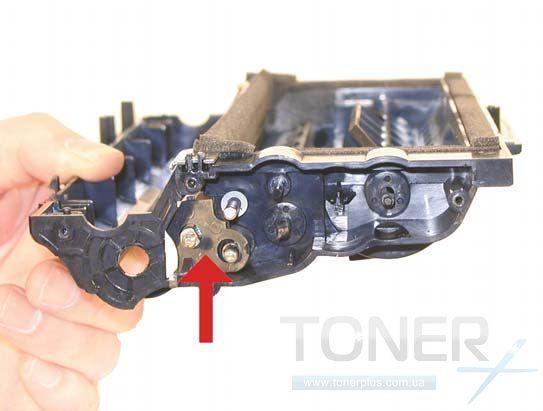

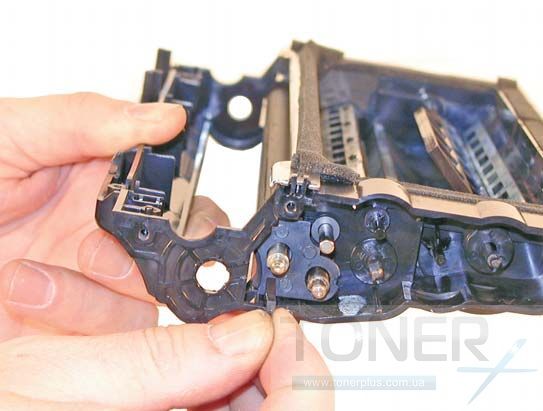

Очищаем посадочные штыри шестеренок от грязи и устанавливаем крепление вала переноса.

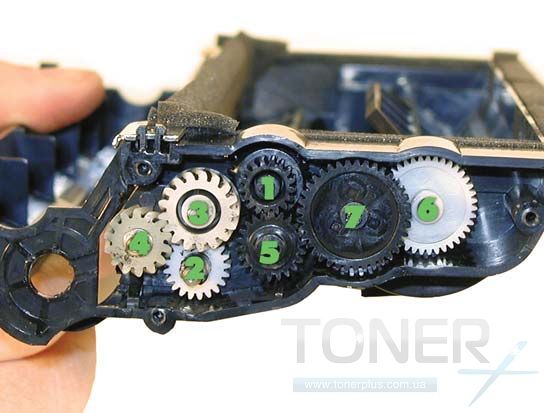

Ставим на место шестерни в указанном порядке.

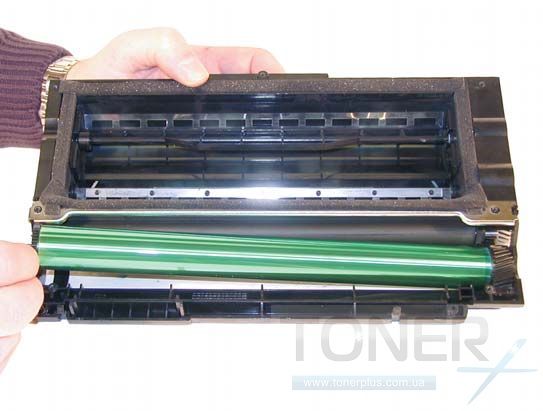

Устанавливаем на место фотобарабан и чистящее лезвие



Одеваем правую крышку и фиксируем ее винтами.


Устанавливаем вал первичного заряда. Следим, чтобы шестеренка на вале и на фотобарабне сошлись.

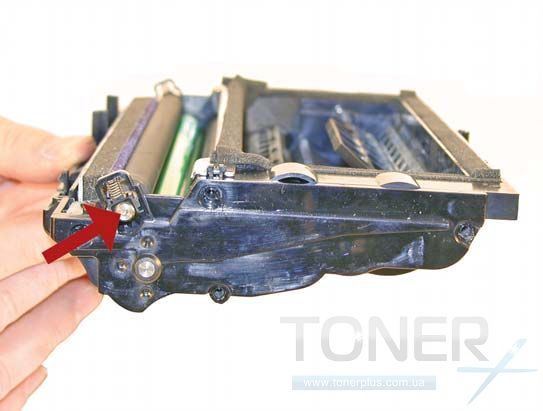

Теперь одеваем и фиксируем левую крышку. Убеждаемся, что и здесь вал встал правильно. Смазываем контакт вала графитовой смазкой.

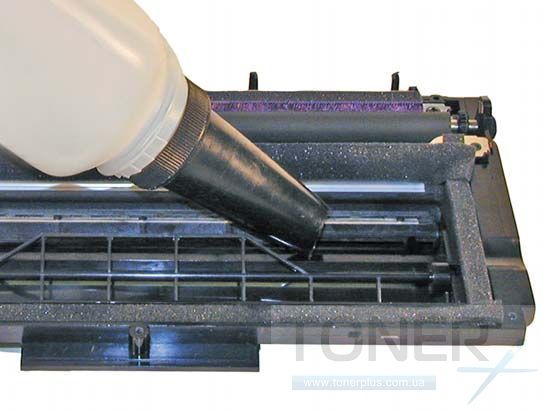

Засыпаем новый тонер. Для SCX-4720D3 - 80 грамм, для SCX-4720D5 - 100 грамм.

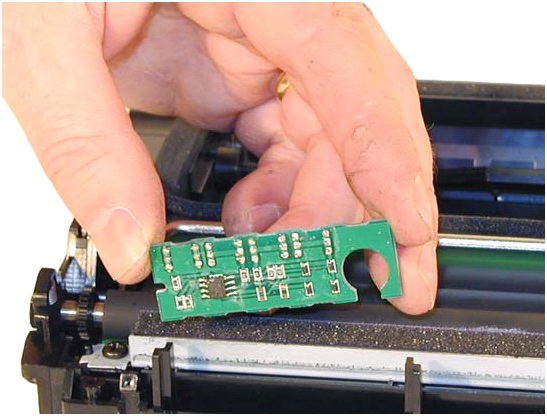

Меняем чип.

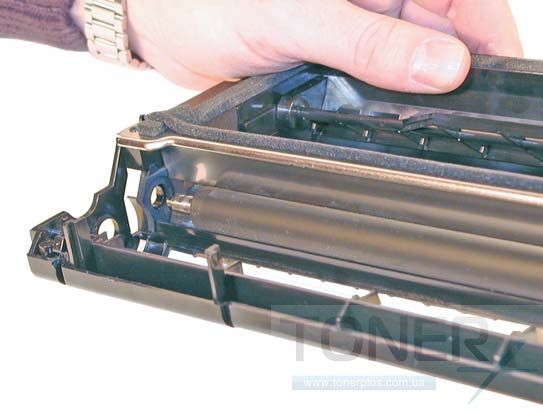

Одеваем верхнюю крышку. Проследите, чтобы все защелки встали в пазы.

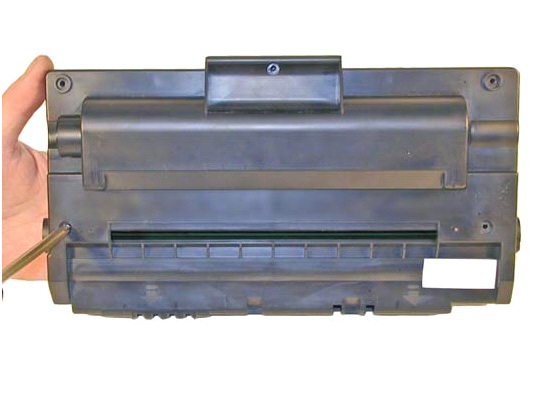

Фиксируем верхнюю крышку винтами.

Картридж готов к работе.
