Інструкція із заправлення картриджа Samsung MLT-D305L / Samsung ML-3750

Інструкція із заправлення картриджа Samsung MLT-D305L / Samsung ML-3750

Ресурс, стр.	7000 / 15000
Относительно совместимый тонер:	Samsung ML-1210/1710 / Xerox Phaser P8ex / Epson 5200/5700 / Lexmark Optra E310
Масса тонера:	280 – 400 грамм
Чип:	Замена, перепрошивка принтера

Необходимые инструменты для заправки картриджа

Пылесос
Маленькая плоская отвертка
Крестообразная отвёртка
Канцелярский нож или скальпель
Дрель (сверло 2мм)

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

Тонер для использования в серии Samsung ML-1210/1710
Фотобарабан  - 75,6 мм Samsung ML-3310 / 3710 / 3750 / 3753 / SCX-4833 / 5637 / 5737 / ProXpress SL-M3320 / 3325 / 3370 / 3375 / 3820 / 3825 / 3870 / 3875 / 4020 / 4070 / Xerox Phaser 3320 / WorkCentre 3312 / 3315 / 3325, MLT-D203 / D205 / D305 / 106R02310 / 106R02312
Вал первичного заряда - 34,5 мм Samsung ML3310 / 3710 / 3750 / SCX-4833 / 5637 / 5635 / 5835 / MLT-D205 / D208 / Xerox WorkCentre 3315 / 3325
Чистящее лезвие  - Samsung ML-3310/3710/3750/SCX-5637/ 5737/5739/5639/4833/ MLT-D205
Вал переноса - 47 мм Samsung ML3310/3710/3750/SCX-4833/5637/5635/5835/MLT-D205/D208/D305L/Xerox WorkCentre 3315/3325
Дозирующее лезвие - Samsung ML-3310 / 3710 / 3750 / 3753 / SCX-4833 / 5637 / 5737 / ProXpress SL-M3320 / 3325 / 3370 / 3375 / 3820 / 3825 / 3870 / 3875 / 4020 / 4070 / Xerox Phaser 3320 / WorkCentre 3312 / 3315 / 3325, MLT-D203 / D205 / D305 / 106R02310 / 106R02312

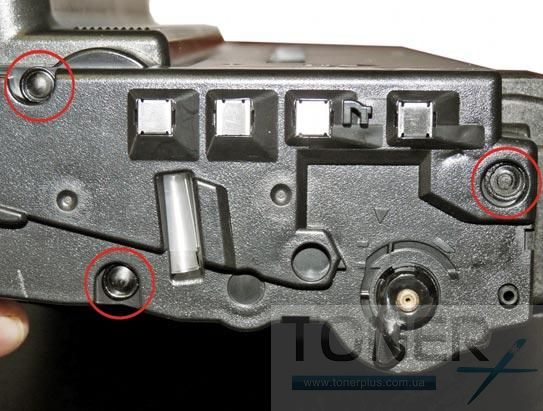

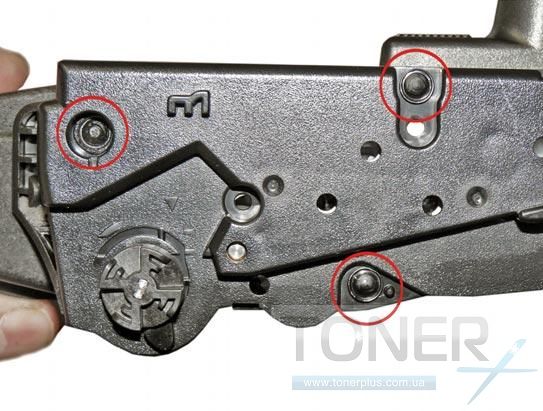

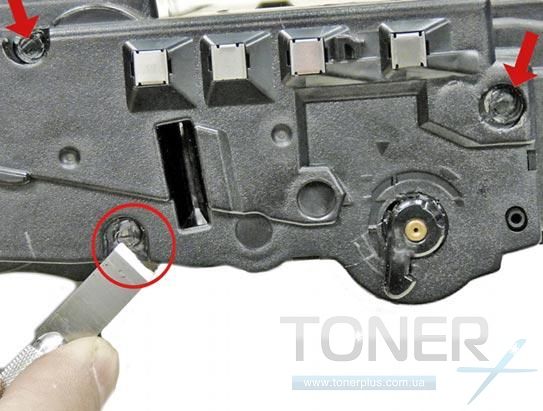

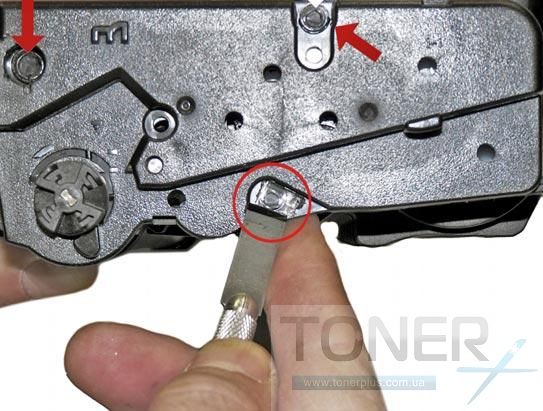

Острым ножом или скальпелем срезаем пластиковые заклепки на торцах картриджа.

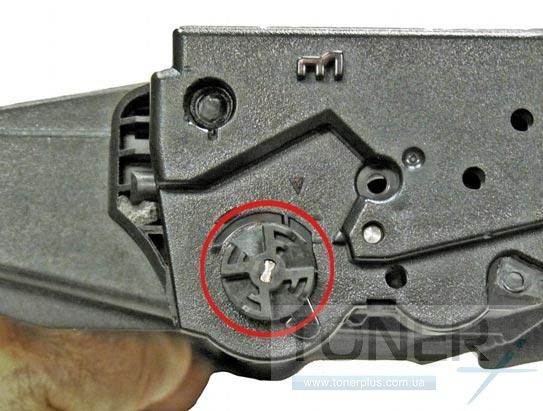

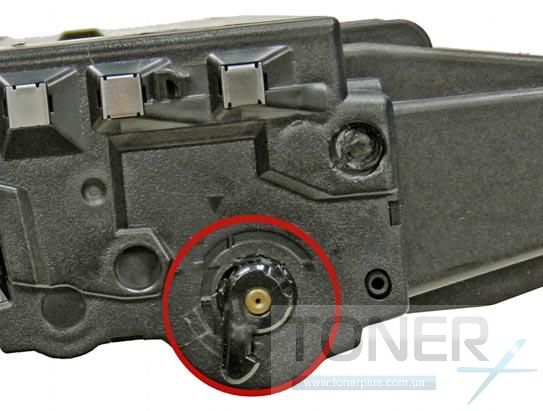

Снимаем пластиковые втулки фотобарабана.

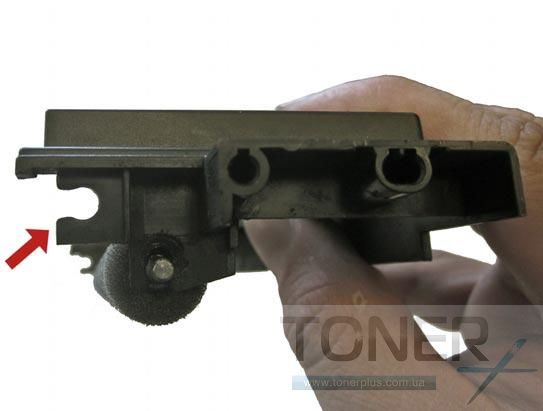

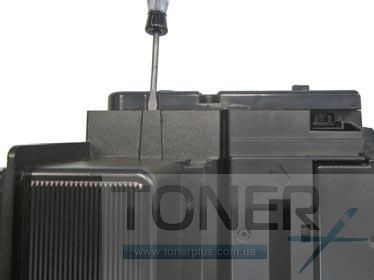

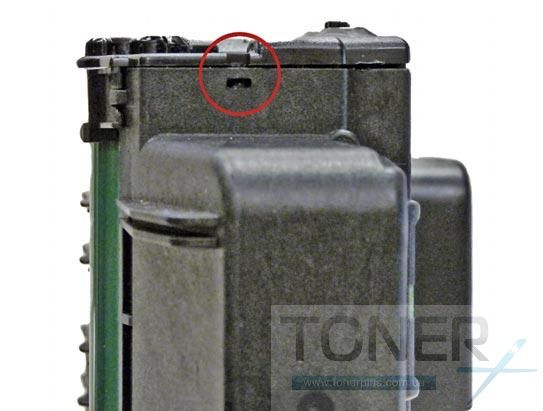

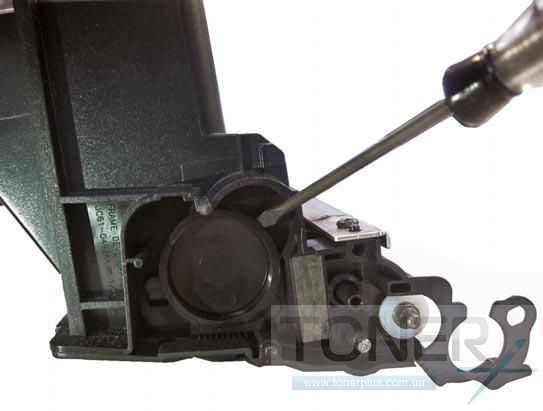

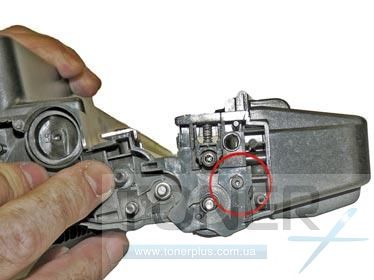

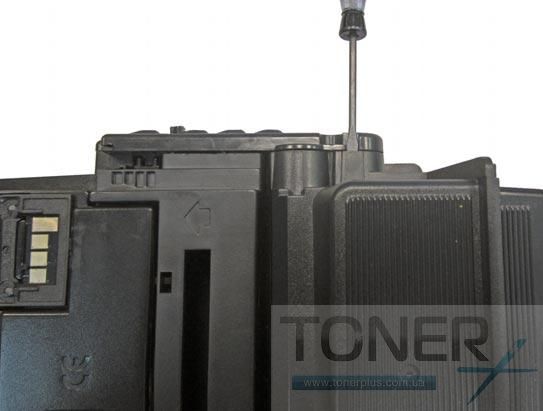

С помощью тонкой отвертки, нажимаем на защёлку (указано на рисунке), отщелкиваем и снимаем левую крышку картриджа.

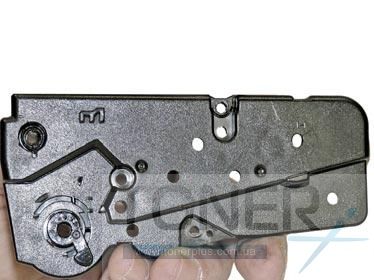

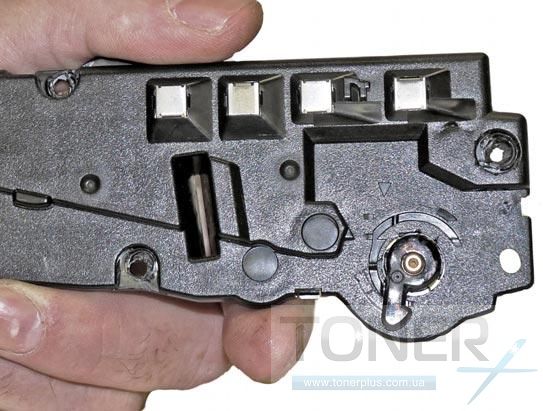

Затем также отщелкиваем и снимаем правую крышку картриджа.

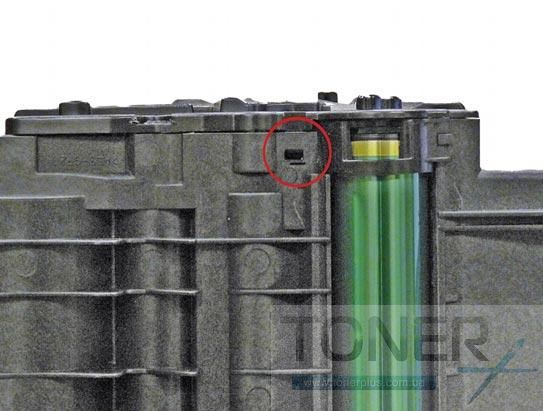

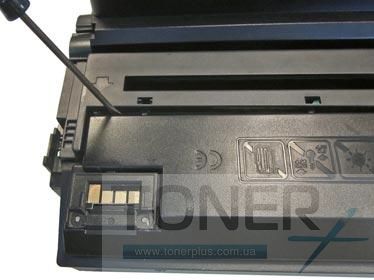

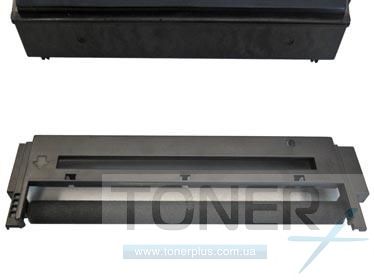

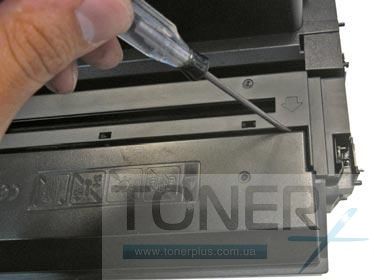

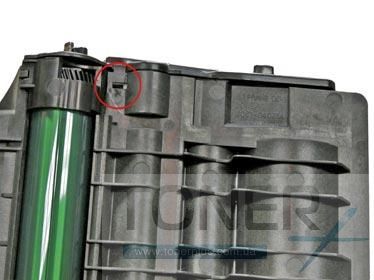

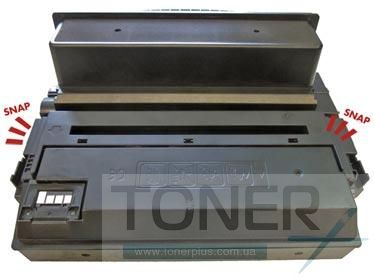

Отщелкиваем и снимаем верхнюю крышку.

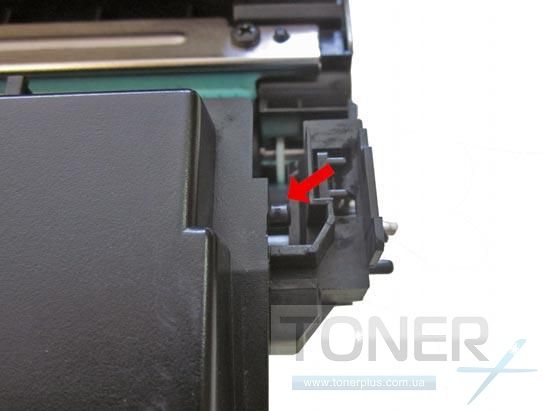

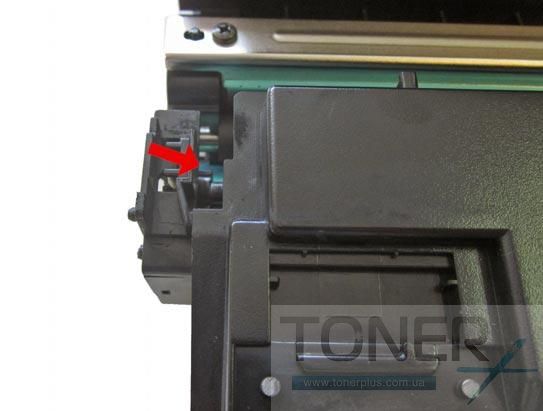

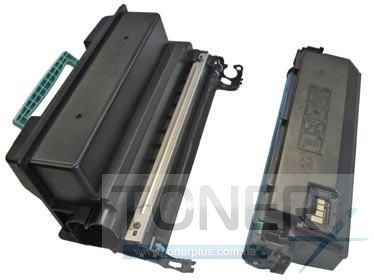

Отщелкиваем два последних крепления и разбираем картридж на две половинки.




Берем правую часть (половинка картриджа с фотобарабаном).

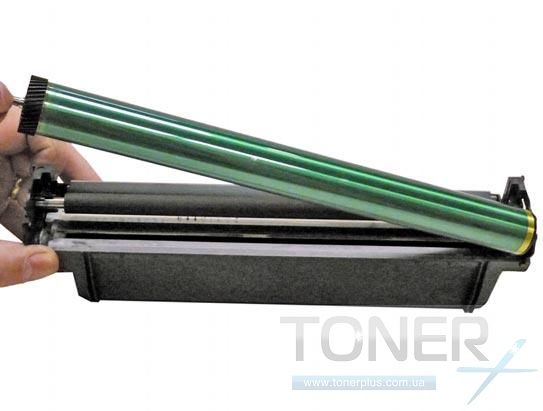

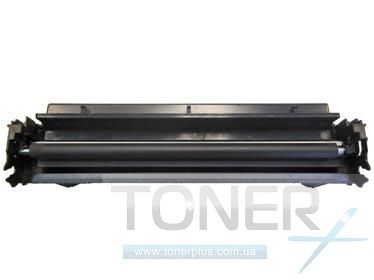

Снимаем фотобарабан и вал первичного заряда. Вал тщательно чистим ватным диском смоченным в изопропиловом спирте.

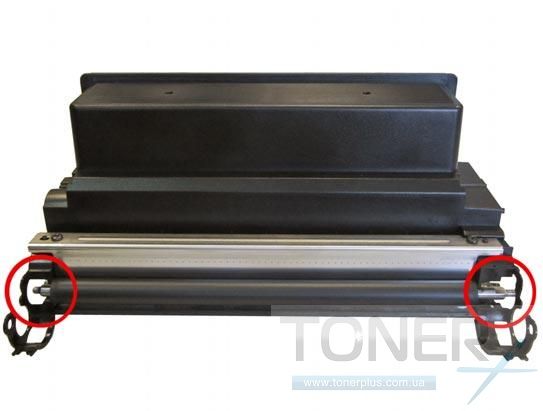

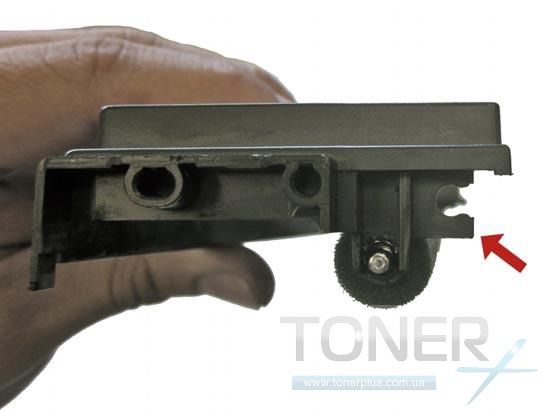

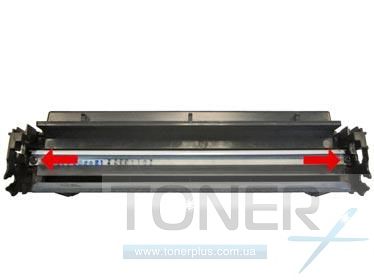

Снимаем крепления вала первичного заряда.

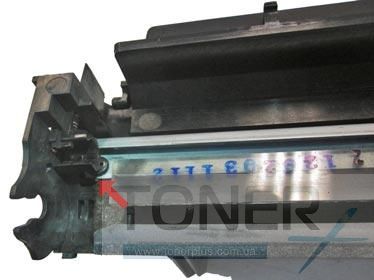

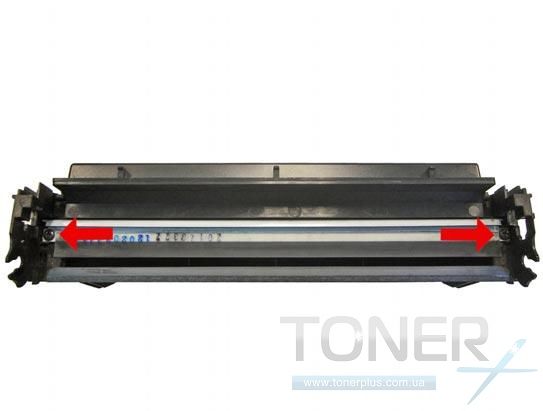

Откручиваем два винта и снимаем лезвие очистки фотобарабана.

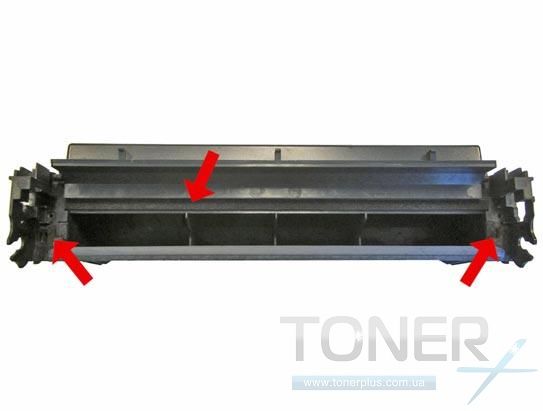

Тщательно вычищаем бункер отработки от остатков тонера, сохраняя в чистоте уплотнители. Если на уплотнители попал тонер, аккуратно уберите его при помощи ватной палочки смоченной в изопропиловом спирте.


Ставим на место лезвие очистки и прикручиваем двумя винтами.

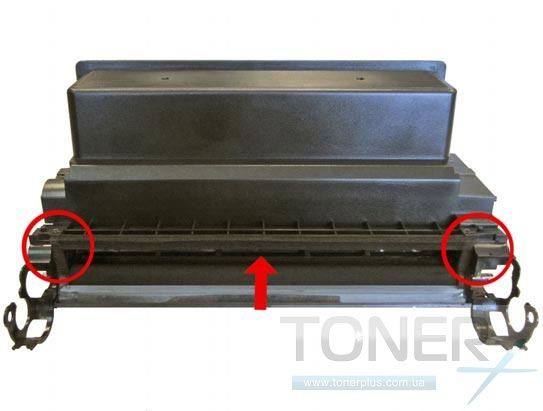

Ставим на место крепления вала первичного заряда.



Устанавливаем на места вал первичного заряда и фотобарабан.



Откладуем половинку картриджа и переходим ко второй половинке.

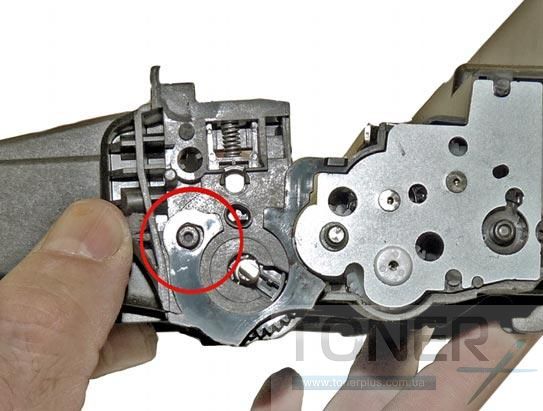

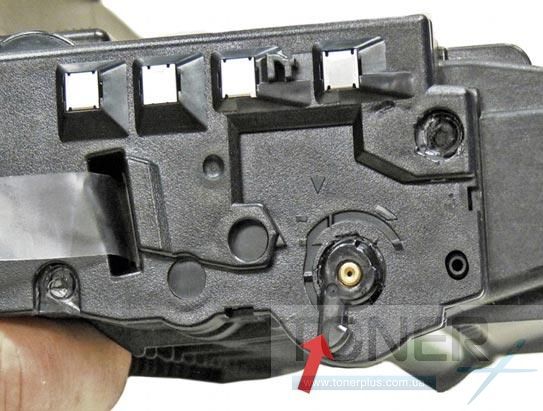

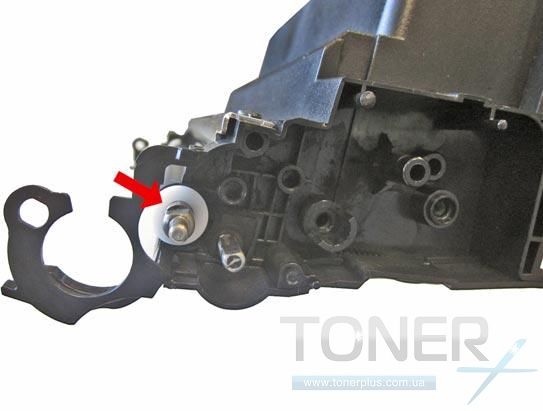

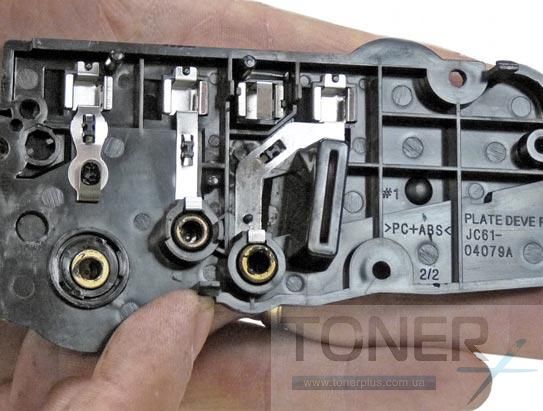

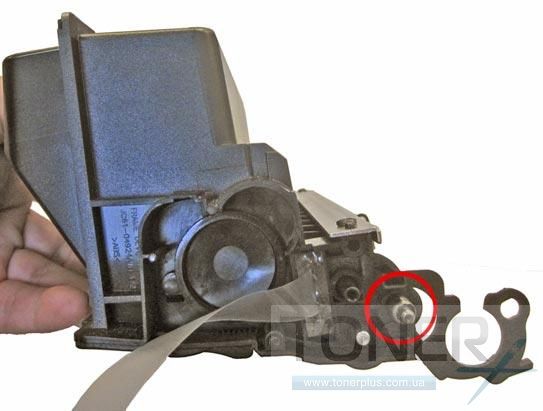

Снимаем с правой стороны пробку, а с левой металлическую пластину и шестерни.

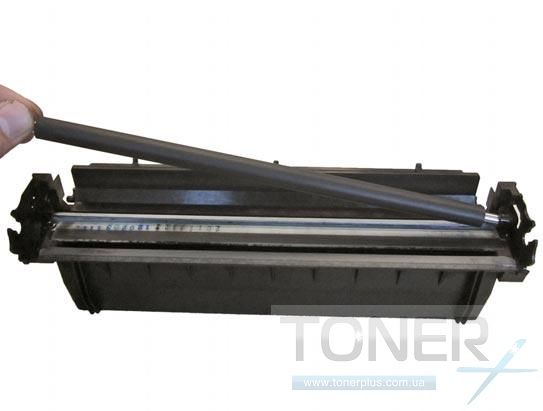

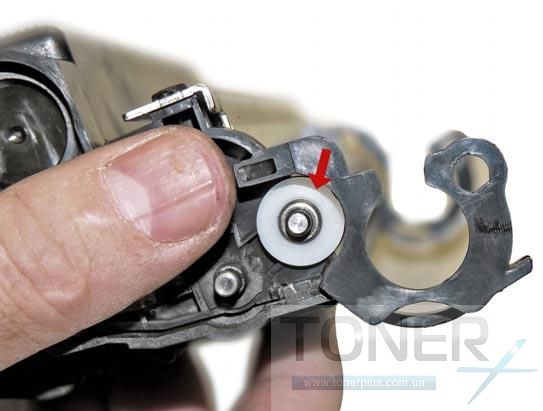

Затем снимаем пластиковые втулки и снимаем вал переноса. Вал тщательно очищаем от остатков тонера.

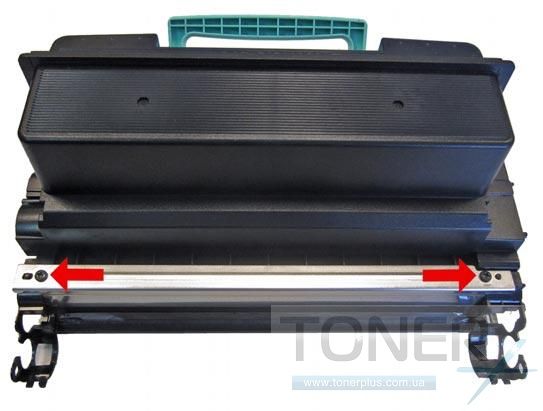

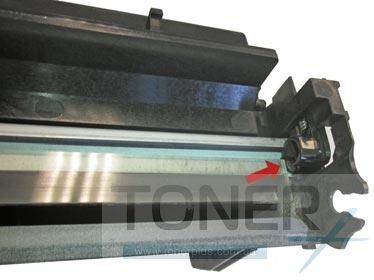

Откручиваем два винта и снимаем дозирующее лезвие.


Тщательно вычищаем бункер от остатков тонера, сохраняя в чистоте уплотнители. Если на уплотнители попал тонер, аккуратно счищаем его при помощи ватной палочки смоченной в изопропиловом спирте.

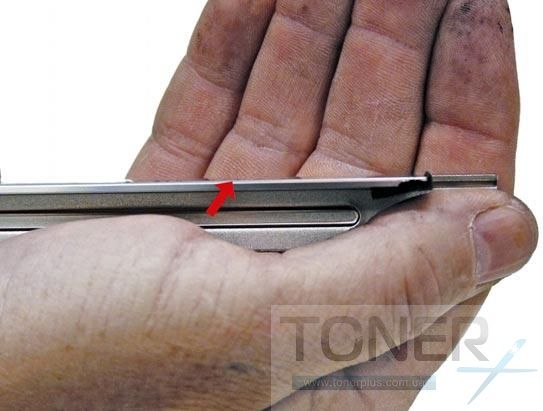

Очищаем кромку лезвия подбора от нагара, протираем сухой чистой тряпкой и устанавливаем его на место. Будьте аккуратны, кромка очень тонкая и ее легко повредить.

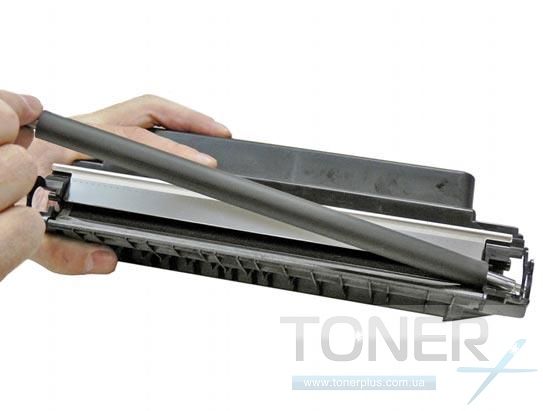

Устанавливаем на место вал переноса, предварительно протерев его сухой чистой тряпкой.

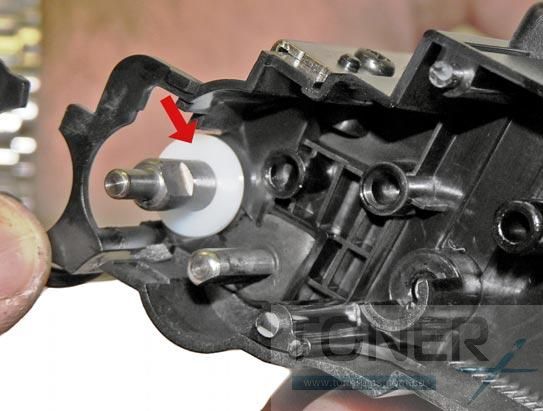

Устанавливаем на место втулки вала переноса.

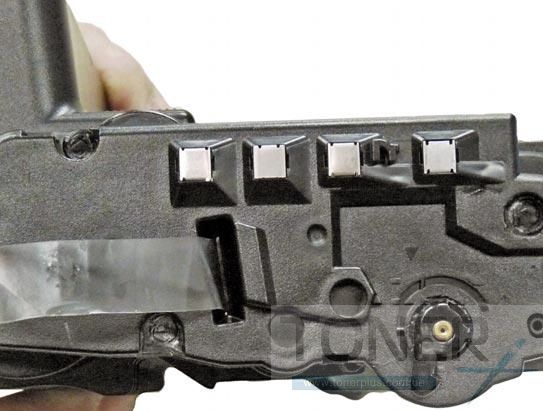

Засыпаем тонер. Для этого открываем пробку и засыпаем для MLT-D305L - 280 грамм.
ВНИМАНИЕ: никогда не досыпайте тонер, такая экономия вам будет дороже.

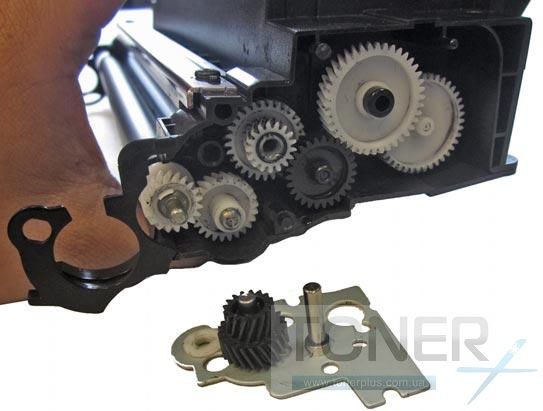

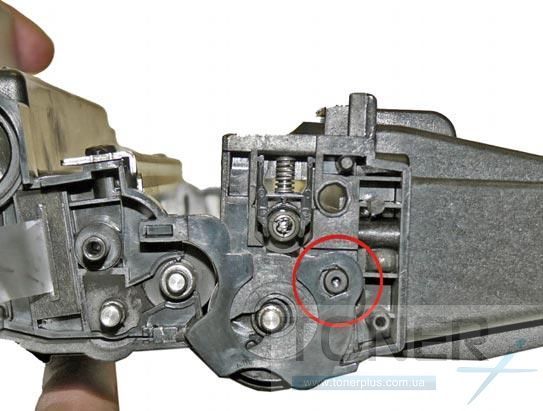

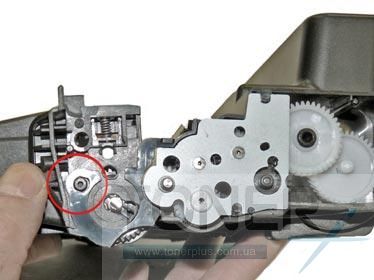

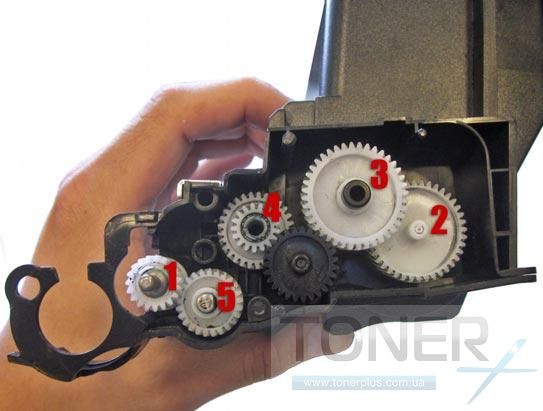

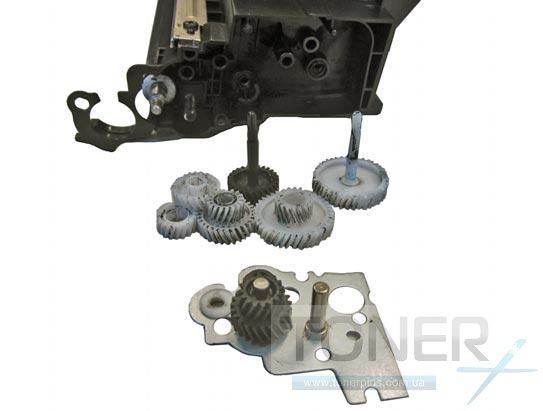

Устанавливаем на место шестерни в указанном порядке и металлическую пластину.

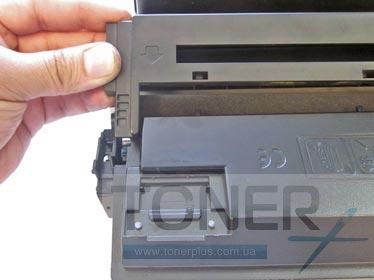

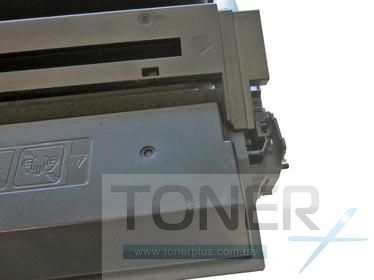

Собираем обе половины картриджа в одно целое и устанавливаем верхнюю крышку.

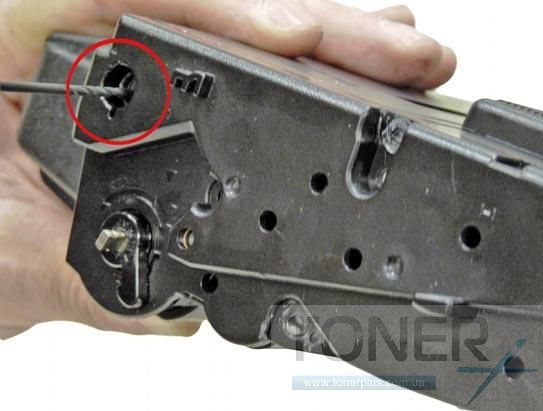

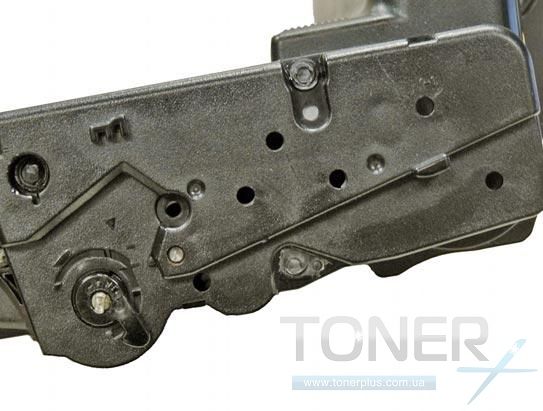

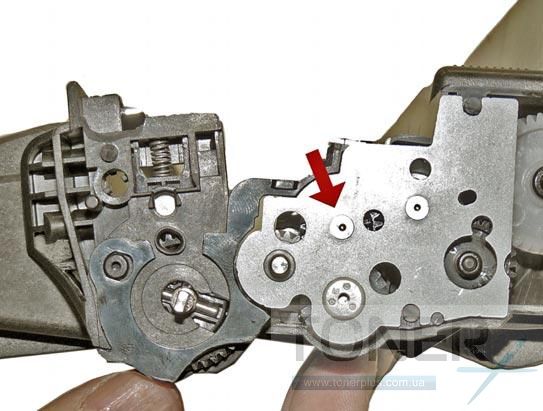

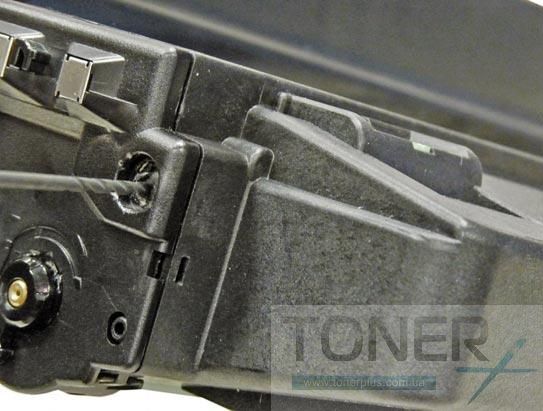

Затем одеваем боковые крышки и высверливаем отверстия под крепление винтом.

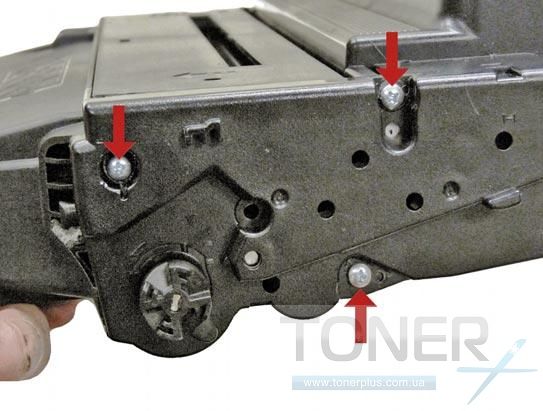

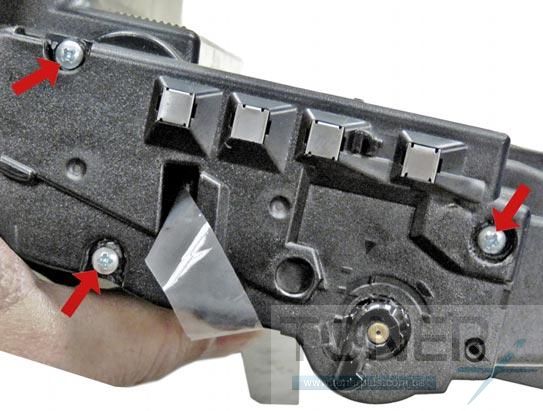

Вкручиваем винты (саморезы) и выставляем пластиковые втулки в правильное положение.

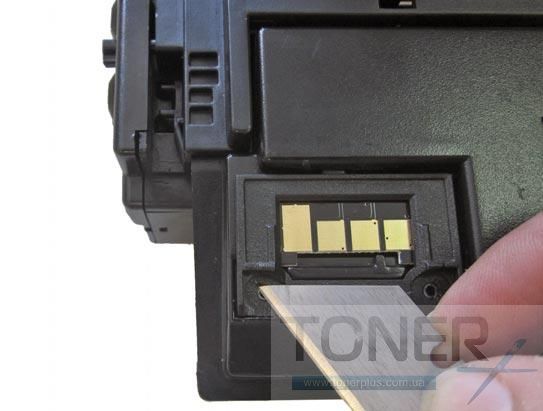

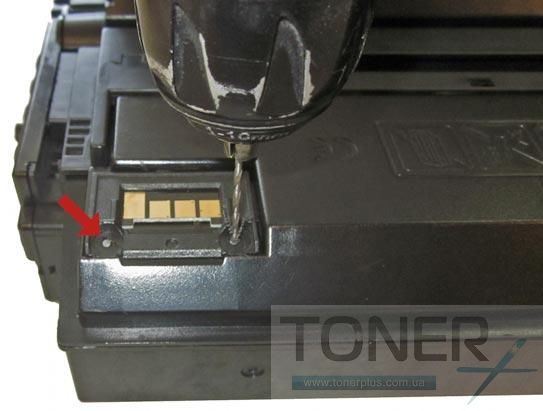

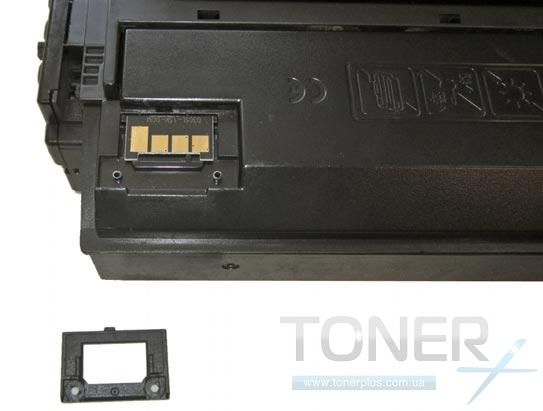

Высверливаем крепление чипа.

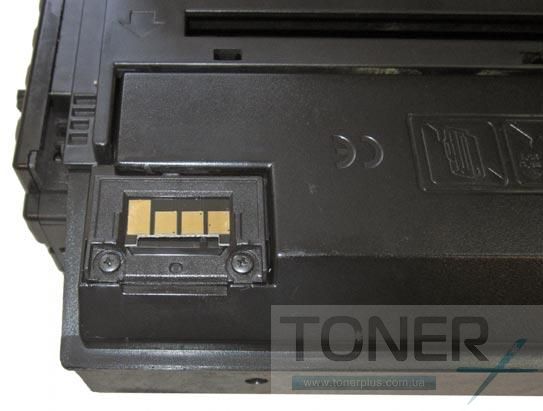

Меняем чип и фиксируем винтами.

Картридж готов к работе.
