Інструкція із заправлення картриджа Samsung MLT-D303E / MLT-D304S / ProXpress SL-M4530 / SL-M4560 / SL-M4580 / SL-M4583

Інструкція із заправлення картриджа Samsung MLT-D303E / MLT-D304S / ProXpress SL-M4530 / SL-M4560 / SL-M4580 / SL-M4583

Ресурс Стр:	7000 / 40000
Совместимый тонер:	Samsung ML-1210/1710 / Xerox Phaser P8ex / Epson 5200/5700 / Lexmark Optra E310
Масса тонера:	350 / 900 грам
Чип:	замена

Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

В настоящее время выпущены следующие аппараты к данному картриджу:
ProXpress SL-M4530
ProXpress SL-M4560
ProXpress SL-M4580
ProXpress SL-M4583

С правой стороны или со стороны шестерни картриджа открутите три винта и снимите торцевую крышку



Осторожно приподнимите пробку заливного отверстия. Крышка приклеена, но его можно выдернуть при помощи плоской отвертки, немного приподняв ее со всех сторон, пока она не освободится.

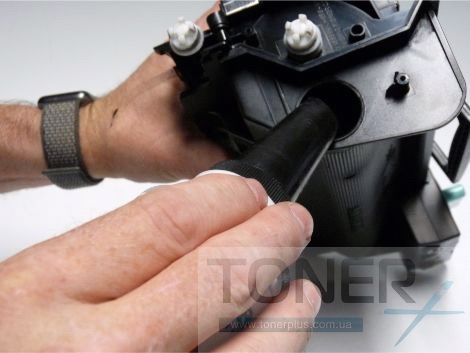

Очистите бункер от остатков тонера, для этого лучше использовать тонерный пылесос или компрессор.
Открутите два винта из узла подпружиненной крышки порта.


Очистите уплотнения портов и установите новое уплотнение. (Вы можете сделать его из чистой ленты, сложенной в несколько слоев).


Установите на место крышку порта и зафиксируйте ее винтами

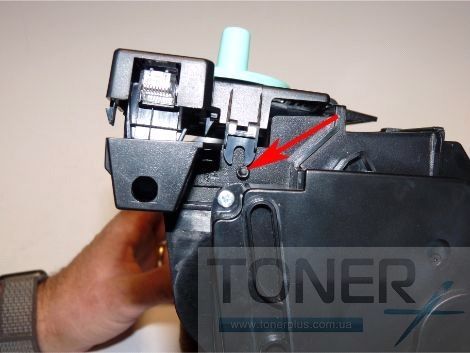

Открутите винт, расположенный рядом с большой зеленой ручкой.

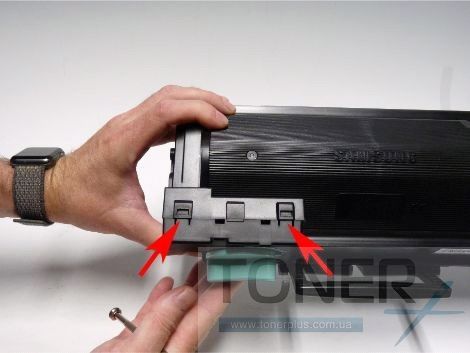

Нажмите на три защелки, чтобы ослабить крышку. Будьте осторожны, чтобы не сломать язычок защелки.




Поднимите крышку провода и снимите ее.

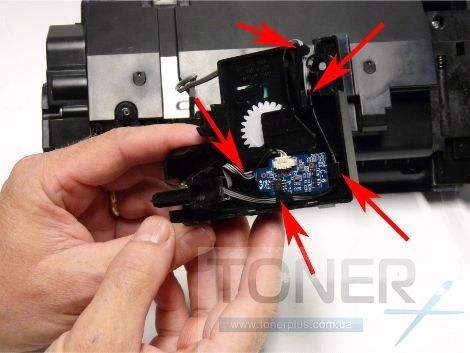

Заменить чип. Убедитесь, что кабель полностью вставлен в разъем нового чипа. Также убедитесь, что провода спрятаны, чтобы они не были повреждены при перемещении каретки.



На противоположном конце проводов расположена плата датчика тонера. Показано здесь только в информационных целях. Нет необходимости снимать ее.


Защелкните крышку провода на место.


Установите корпус чипа обратно на место. Убедитесь, что три защелки заблокированы и крышка правильно установлена вокруг выступа выравнивания.




Установите винт и закрутите его.


Заполните бункер соответствующим количеством тонера для использования в картриджах серии ProXpress SL-M4530.


Установите на место боковую крышку редуктора и зафиксируйте ее на три винта.
