Інструкція із заправлення картриджа Samsung MLT-D205E / ML-3710 / 3712 / SCX-5637/ 5639/ 5737/ 5739 Series Xerox 106R02304 / 106R02310 / 106R02306 / 106R02312 / 106R02308 / Phaser-3320 / WorkCentre 3315 / 3325

Інструкція із заправлення картриджа Samsung MLT-D205E / ML-3710 / 3712 / SCX-5637/ 5639/ 5737/ 5739 Series Xerox 106R02304 / 106R02310 / 106R02306 / 106R02312 / 106R02308 / Phaser-3320 / WorkCentre 3315 / 3325

Ресурс, стр.	10000
Относительно совместимый тонер:	Samsung ML-1210/1710 / Xerox Phaser P8ex / Epson 5200/5700 / Lexmark Optra E310
Масса тонера:	285-300 грамм
Чип:	замена, прошивка, прошивка принтера



 Необходимые инструменты для заправки картриджа

Пылесос
Маленькая плоская отвертка
Крестообразная отвёртка
Канцелярский нож или скальпель
Дрель (сверло 2мм)

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

Тонер для использования в серии Samsung ML-1210/1710

ВНИМАНИЕ – в картриджах данной модели фотобарабаны бывают на 39 и 59 зубьев на шестерне, они не взаимозаменяемы.

Фотобарабан  - 75,6 мм Samsung ML-3310 / 3710 / 3750 / 3753 / SCX-4833 / 5637 / 5737 / ProXpress SL-M3320 / 3325 / 3370 / 3375 / 3820 / 3825 / 3870 / 3875 / 4020 / 4070 / Xerox Phaser 3320 / WorkCentre 3312 / 3315 / 3325, MLT-D203 / D205 / D305 / 106R02310 / 106R02312
Вал первичного заряда - 34,5 мм Samsung ML3310 / 3710 / SCX-4833 / 5637 / 5635 / 5835 / MLT-D205 / D208 / Xerox WorkCentre 3315 / 3325
Чистящее лезвие  - Samsung ML-3310/3710/SCX-5637/ 5737/5739/5639/4833/ MLT-D205
Вал переноса - Samsung ML3310/3710/SCX-4833/5637/5635/5835/MLT-D205/D208/Xerox WorkCentre 3315/3325
Дозирующее лезвие - Samsung ML-3310 / 3710 / 3750 / 3753 / SCX-4833 / 5637 / 5737 / ProXpress SL-M3320 / 3325 / 3370 / 3375 / 3820 / 3825 / 3870 / 3875 / 4020 / 4070 / Xerox Phaser 3320 / WorkCentre 3312 / 3315 / 3325, MLT-D203 / D205 / D305 / 106R02310 / 106R02312

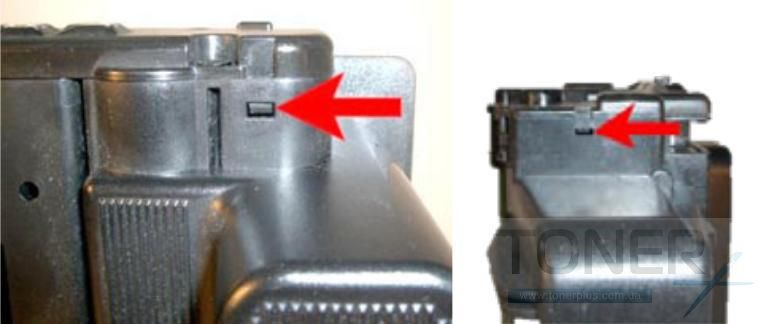

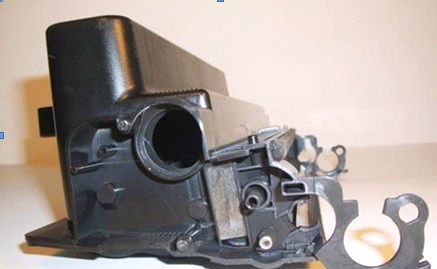

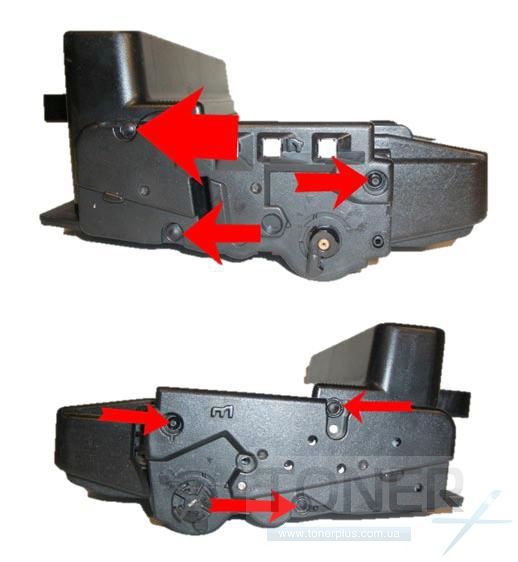

Возьмите канцелярский нож или скальпель и срежьте запаянный заклепки на левой и правой крышке картриджа.

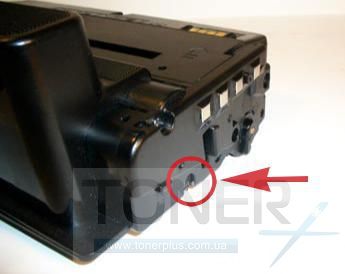

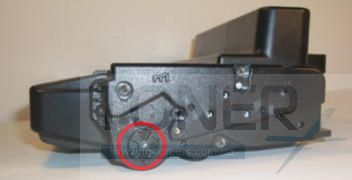

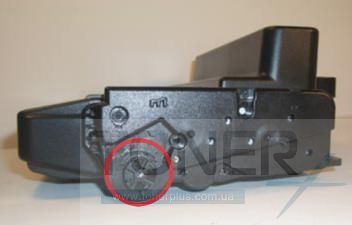

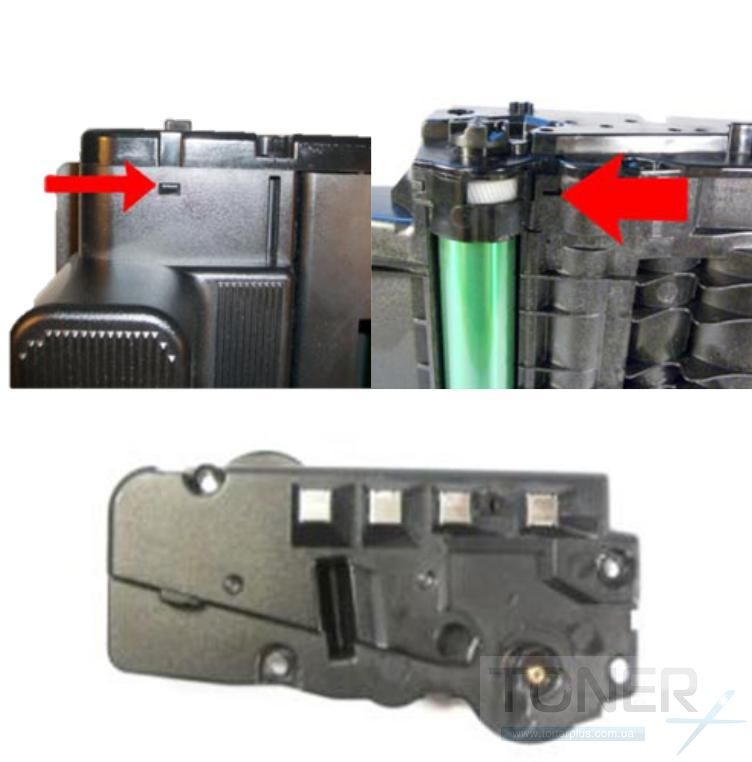

В месте указанном на рисунке высверлите дрелью еще одну заклепку, фиксирующую боковую крышку. Для этого возьмите сверло 2,0мм и сделайте отверстие в глубину 5мм.

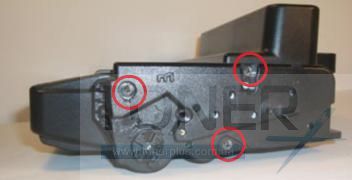

Маленькой плоской отверткой нажмите на защелки указанные на фото и снимите контактную боковую крышку. Будьте осторожны, чтобы не повредить защелки и не деформировать крышку.

Снимите шестерню с оси фотобарабана.

Нажав на защелки в   Указанных местах на фото и снимите контактную боковую крышку редуктора. Будьте осторожны, чтобы не повредить защелки и не деформировать крышку.

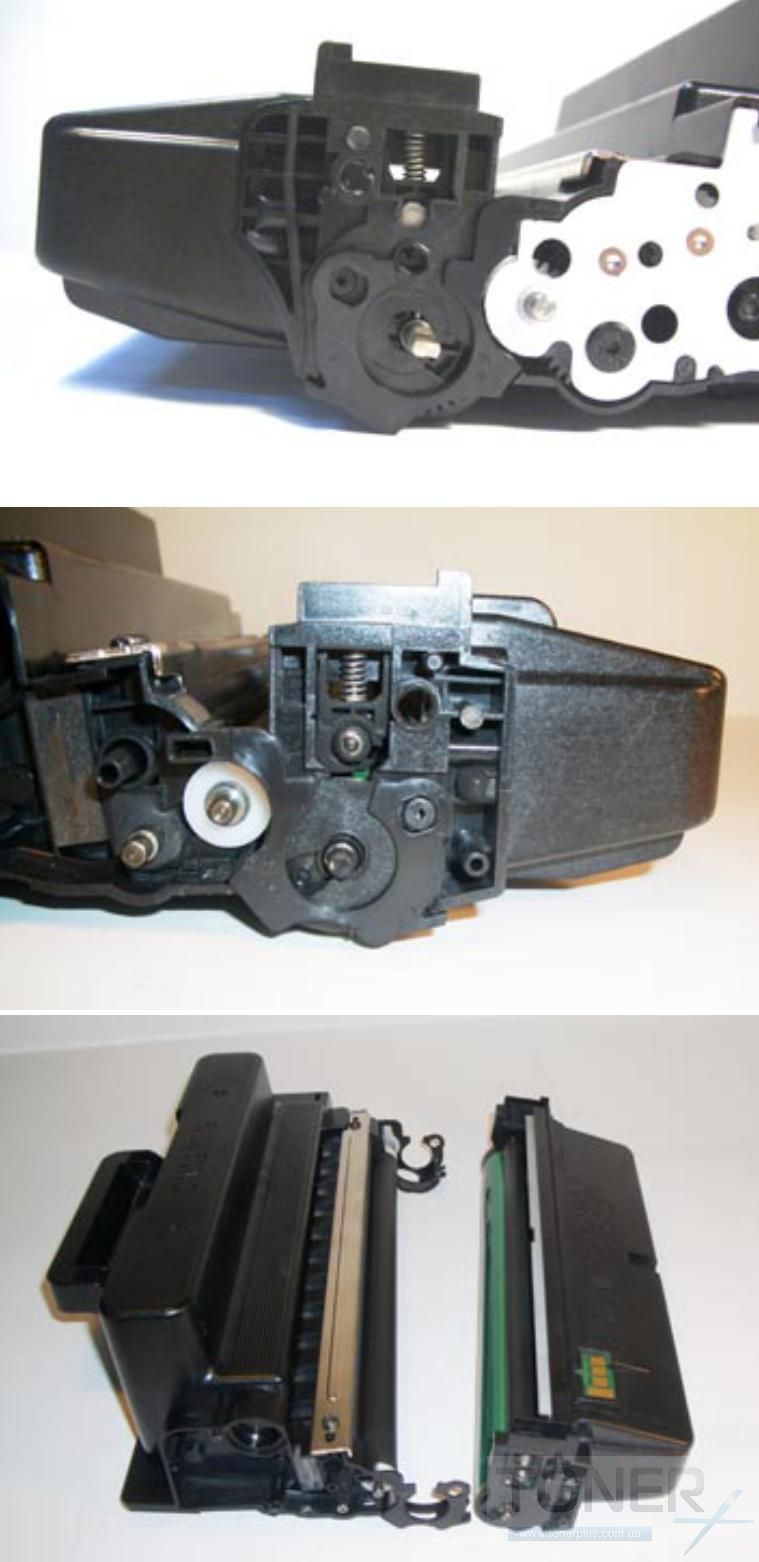

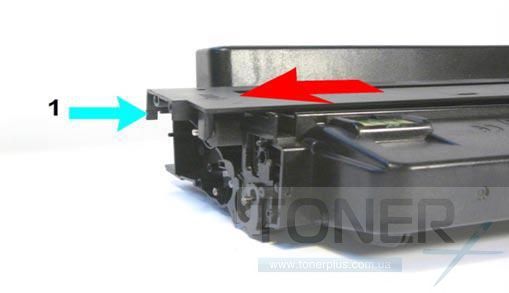

Осторожно раздвиньте обе половинки картриджа и сдвиньте верхнюю крышку в сторону контактов картриджа.

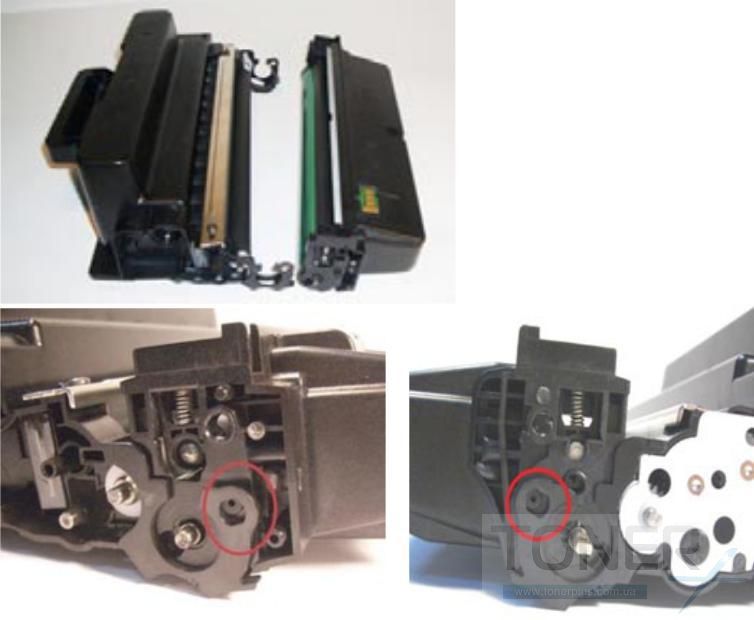

После освобождения защелок рассоедините половинки картриджа

Снимите фотобарабан и  осмотрите его на наличие дефектов.

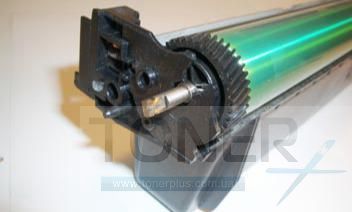

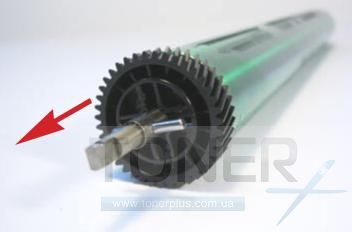

Если его нужно заменить — вытащите ось в направлении стрелки на фото. Очистите смазку с оси и нанесите новую перед установкой

Заменяя фотобарабан, обратите внимание на то, что эти детали картриджей Samsung MLT-D205 могут иметь шестерни с различным количеством зубцов - 39 или 59. Также количеством зубцов могут отличаться и шестерни вала проявки.

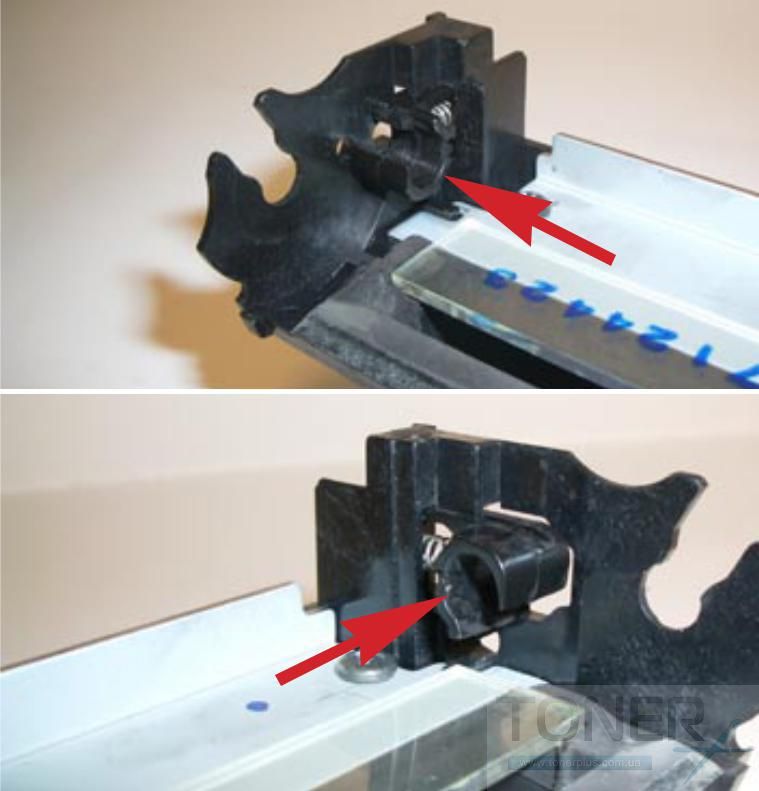

Извлеките вал первичного заряда, выведя его оси из подпружиненных защелок и очистите его ватным диском смоченным в изопропиловом спирте.

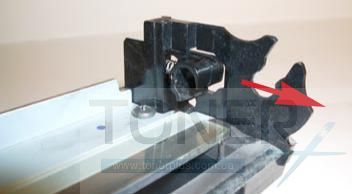

Вытащите защелки.

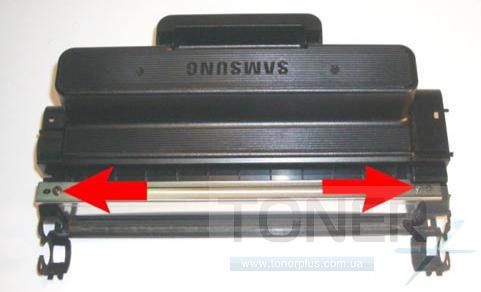

Открутите два винта и снимите ракель, очистите его и вычистите отработанный тонер из бункера. Чистящую кромку уже очищенного ракеля присыпьте стартпудрой (тальком).

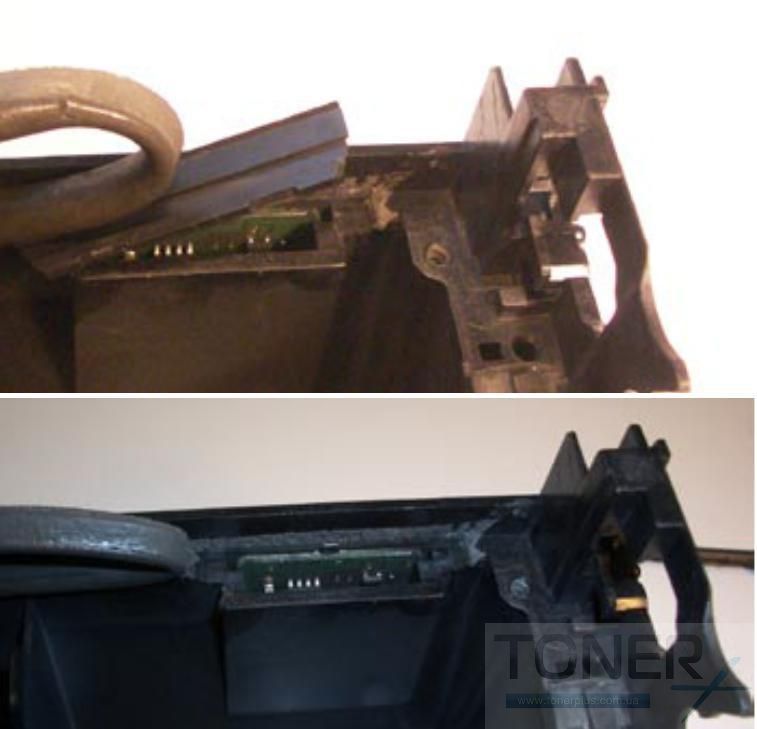

Отогните уплотнитель, снимите крышку и замените чип на новый.

Установите ракель и зафиксируйте его двумя винтами. Нанесите токопроводящую смазку на  посадочные места осей вала первичного заряда.

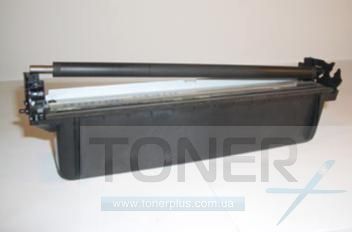

Установите вал первичного заряда и фотобарабан.

Переходим к другой половинке картриджа.

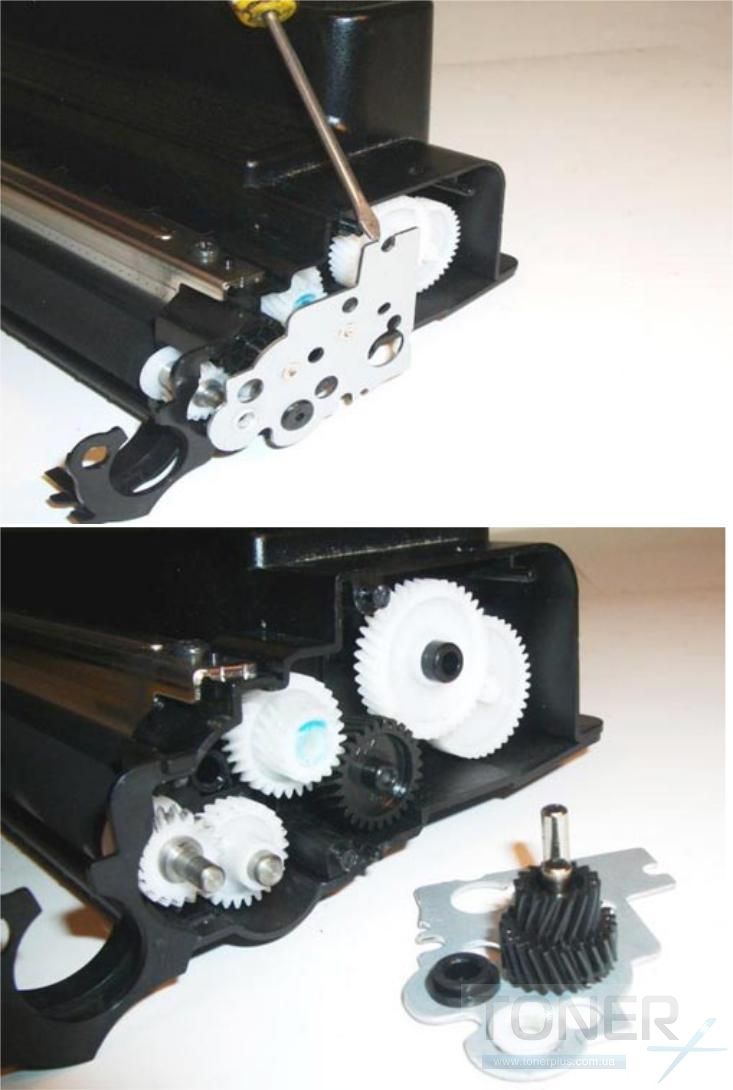

Снимите металлическую планку шестерней.

Снимите вал переноса тонера, потом снимите с него шайбы. Очистите вал ватным диском смоченным в изопропиловом спирте.

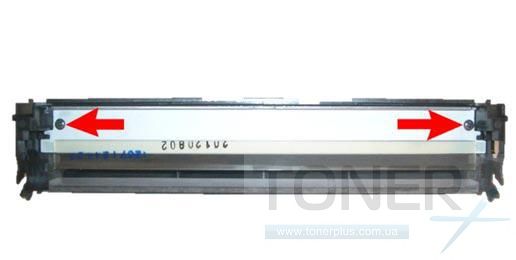

На дозирующем лезвии выкрутите два винта и снимите его. Очистите лезвие, для этого используйте мягкую ткань и изопропиловый спирт.

Вытащите пробку тонерного бункера и очистите его от остатков тонера. Для этого используйте сжатый воздух или специальный тонерный пылесос

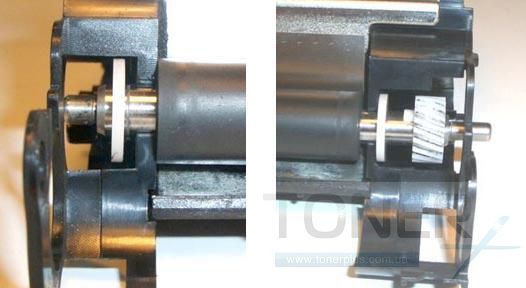

Установите   дозирующее лезвие и вал переноса, обращая особое внимание на правильное размещение втулок на  концах вала.

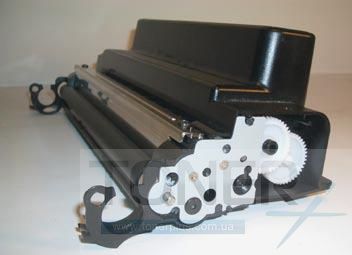

Установите металлическую планку шестерней.

Соедините половинки картриджа и защелкните фиксирующие защелки.


Установите верхнюю крышку.

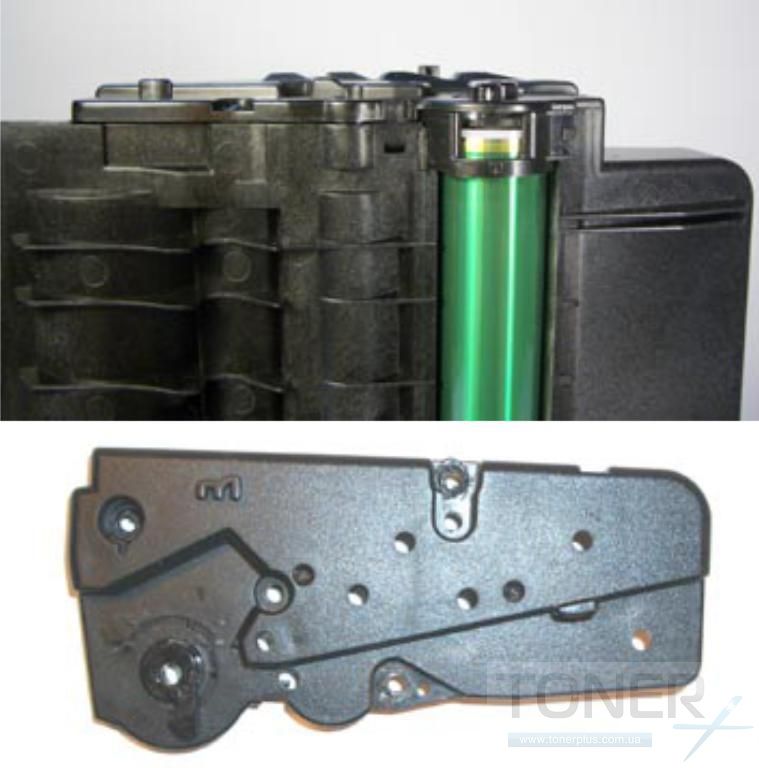

Установите боковую крышку картриджа и зафиксируйте ее при помощи саморезов

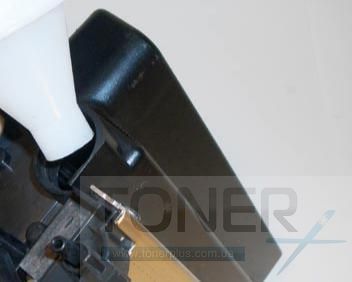

Засыпте в бункер тонер и плотно закройте пробкой.

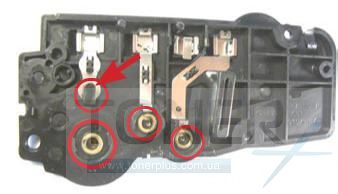

На внутренней стороне контактной крышки нанесите токопроводящую смазку на контакты фотобарабана, вала первичного заряда, вала проявки и вала подачи. Изгиб лепеска контакта вала первичного заряда должен быть достаточным для обеспечения надежного контакта.

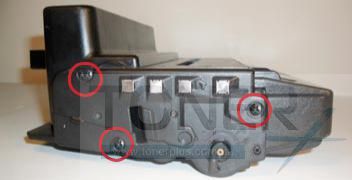

Установите контактную боковую крышку и зафиксируйте с помощью саморезов.

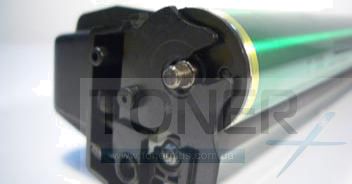

Наденьте шестерню на ось фотобарабана.

Картридж готов к работе
