Інструкція із заправлення картриджа Samsung MLT-D203S / MLT-D203E / MLT-D203L / SL-M3320 / M3370 / M3820 / M3870 / M4020 / M4070 / M4072

Інструкція із заправлення картриджа Samsung MLT-D203S / MLT-D203E / MLT-D203L / SL-M3320 / M3370 / M3820 / M3870 / M4020 / M4070 / M4072

Ресурс, стр.	3000 (S) / 5000 (E) / 10000 (L) / 15000 (U)
Относительно совместимый тонер:	Samsung ML-1210/1710 / Xerox Phaser P8ex / Epson 5200/5700 / Lexmark Optra E310
Масса тонера:	90 / 175 / 300 / 400
Чип:	замена, прошивка принтера



Необходимые инструменты для заправки картриджа
Пылесос
Маленькая плоская отвертка
Крестообразная отвёртка
Канцелярский нож или скальпель
Дрель (сверло 2мм)

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка
Шурупы
Термоклей

Тонер для использования в серии Samsung ML-1210/1710
Фотобарабан  - 75,6 мм Samsung ML-3310 / 3710 / 3750 / 3753 / SCX-4833 / 5637 / 5737 / ProXpress SL-M3320 / 3325 / 3370 / 3375 / 3820 / 3825 / 3870 / 3875 / 4020 / 4070 / Xerox Phaser 3320 / WorkCentre 3312 / 3315 / 3325, MLT-D203 / D205 / D305 / 106R02310 / 106R02312
Вал первичного заряда - 34,5 мм Samsung ML3310 / 3710 / SCX-4833 / 5637 / 5635 / 5835 / MLT-D205 / D208 / Xerox WorkCentre 3315 / 3325
Чистящее лезвие  - Samsung ML-3310/3710/SCX-5637/ 5737/5739/5639/4833/ MLT-D205
Вал переноса – 47 мм Samsung ML3310/3710/SCX-4833/5637/5635/5835/MLT- D203/D205/D208/Xerox WorkCentre 3315/3325
Дозирующее лезвие - Samsung ML-3310 / 3710 / 3750 / 3753 / SCX-4833 / 5637 / 5737 / ProXpress SL-M3320 / 3325 / 3370 / 3375 / 3820 / 3825 / 3870 / 3875 / 4020 / 4070 / Xerox Phaser 3320 / WorkCentre 3312 / 3315 / 3325, MLT-D203 / D205 / D305 / 106R02310 / 106R02312

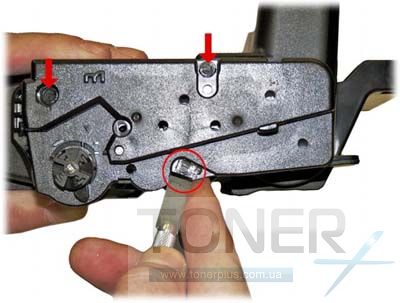

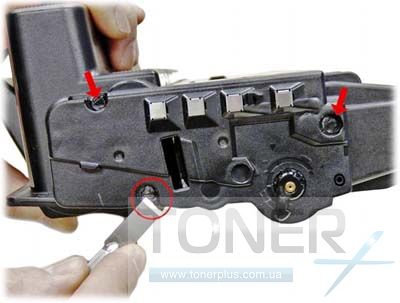

Острым ножом или скальпелем срежьте пластмассовые заклепки на правой крышке картриджа.


С другой стороны необходимо также срезать три пластмассовые заклёпки.


Не снимайте ручку оси фотобарабана ни на одной из сторон.

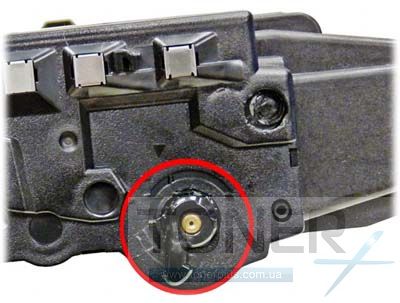

Снимите шестеренку фотобарабана.

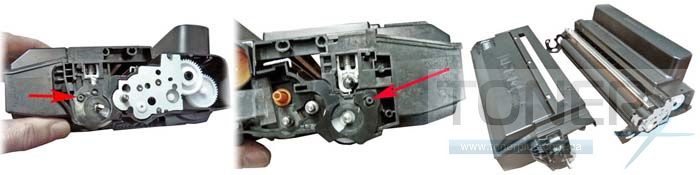

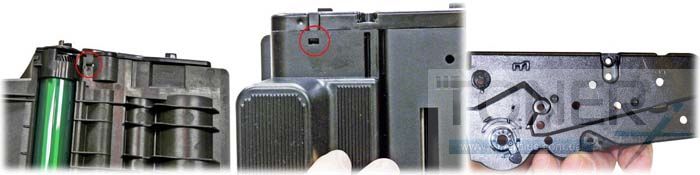

На той же стороне картриджа имеются два язычка. С помощью маленькой плоской отвертки надавите на любой из них и снимите боковую крышку. Ручка барабанной оси может быть снята вместе с крышкой.


Проделайте также с другой стороны картриджа и снимите другую боковую крышку.

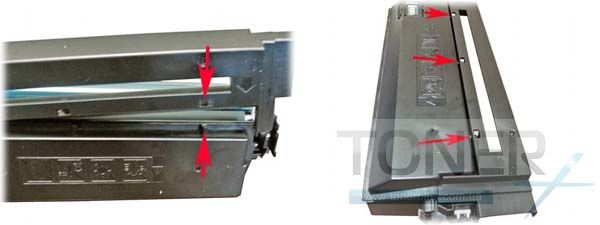

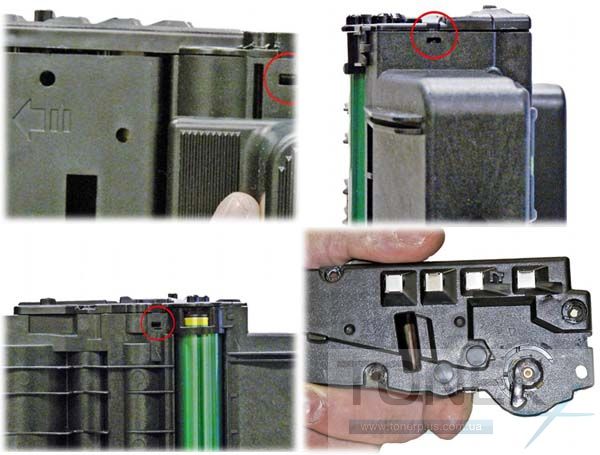

Осторожно приподнимите язычки на двух сторонах картриджа и рассоедините картридж на две половинки.

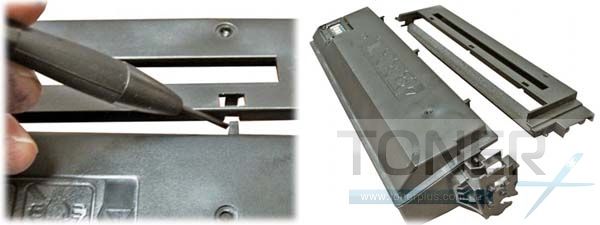

Снимите верхнюю крышку очистки вала первичного заряда, надавив на три язычка как показано на рисунке.


Далее снимите фотобарабан.

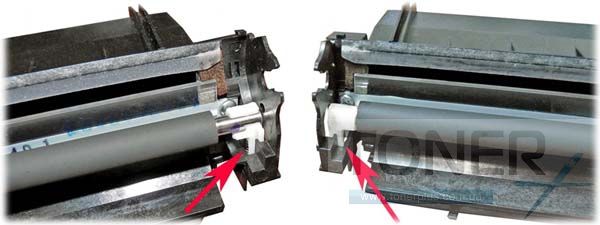

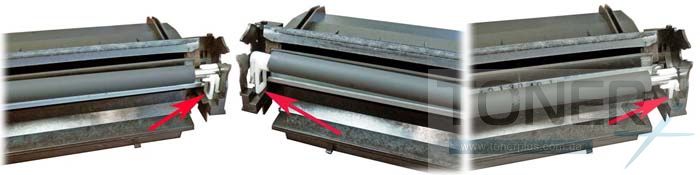

Аккуратно приподнимите держатели вала первичного заряда и снимите его.  Вал тщательно очистите от остатков старого тонера при помощи ватных дисков смоченных в изопропиловом спирте.

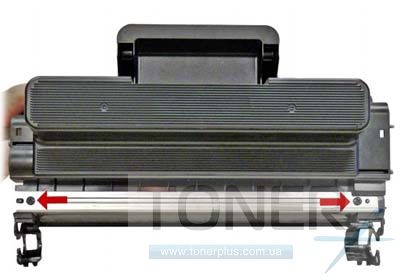

Открутите два винта с чистящего лезвия и снимите его.

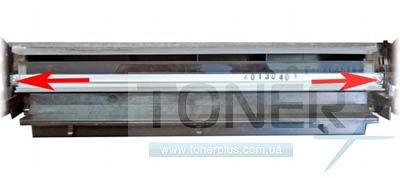

Очистите бункер от оставшегося тонера. Тонер не должен попасть на уплотнители. Если тонер попал на уплотнители, аккуратно очистите его при помощи ватных палочек смоченных в изопропиловом спирте.


Установить обратно чистящее лезвие и зафиксируйте его двумя винтами.


Следует нанести небольшое количество токопроводящей смазки на держатели вала первичного заряда и установить его на место.

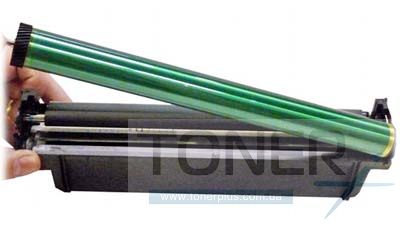

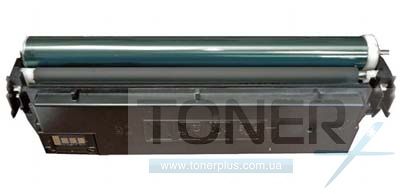

Устанавливаем на место барабан.

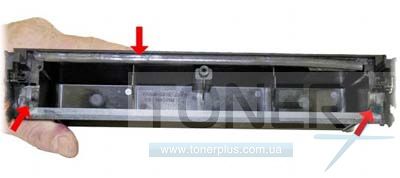

Снимаем крышку с бункера и вычищаем остатки тонера. Для снятия крышки без ее повреждения нужно приподнять ее по краям с помощью маленькой плоской отвертки.

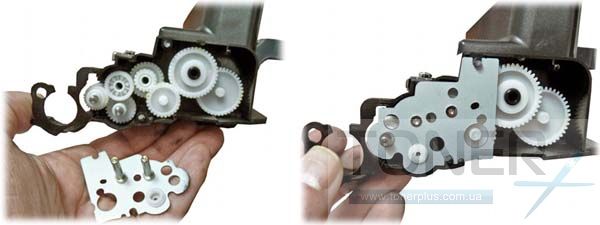

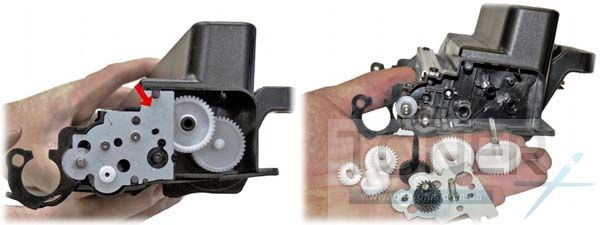

Снимаем металлическую пластину и шестеренки.

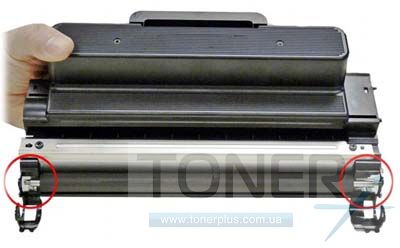

Снимаем бушинги вала переноса.

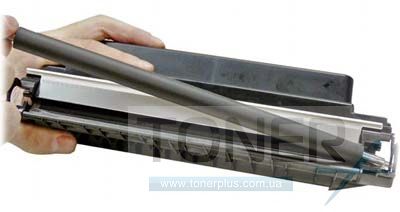

Снимаем вал переноса и чистим его ватным диском смоченным в изопропиловом спирте.


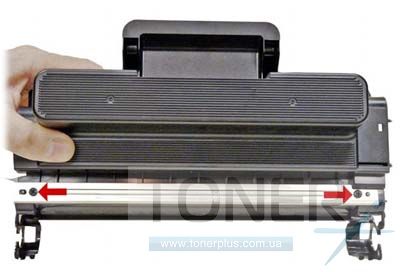

Выкрутите два винта с дозирующего лезвия и снимите его.


Очистите остатки тонера и следите чтоб они не попали на уплотнители. Если на них попал тонер, очистите их при помощи ватных дисков смоченных в изопропиловом спирте.

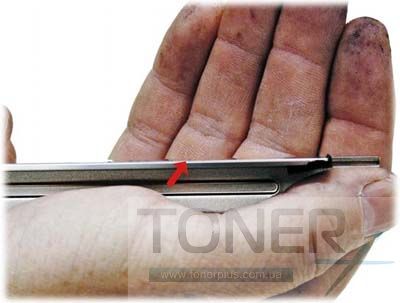

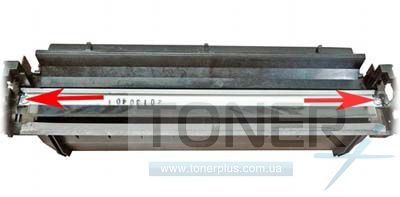

Очистите лезвие от нагара. Будьте осторожны, лезвие очень хрупкое и легко повреждается.


Установите защитную чеку тонера (данную процедуру можно не делать)


Выведите конец чеки через уплотнитель на внешнюю сторону.


Установите назад дозирующее лезвие и зафиксируйте его винтами.

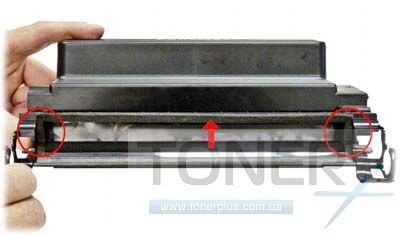

Установите вал переноса.

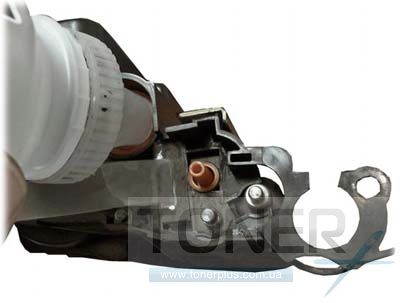

Замените проводящую электричество смазку на стороне с протяженной осью вала.

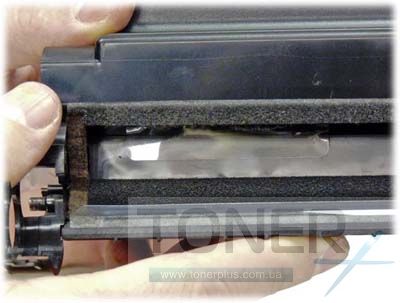

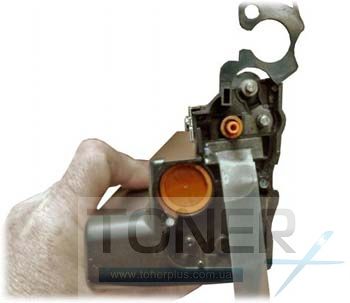

Засыпаем тонер в бункер. Для :
Samsung MLT-D203S - 3000 стр / 90-120 грамм
Samsung MLT-D203L - 5000 стр / 145 - 175 грамм
Samsung MLT-D203E - 10000 стр / 300 - 310 грамм
Samsung MLT-D203U - 15000 стр / 400 грамм

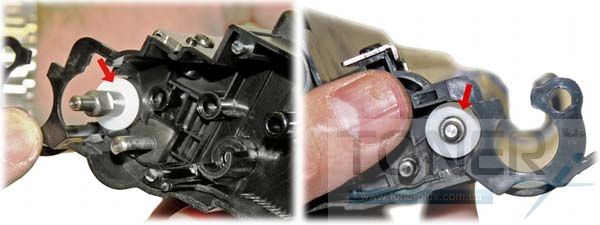

Установите оба бушинга вала переноса.

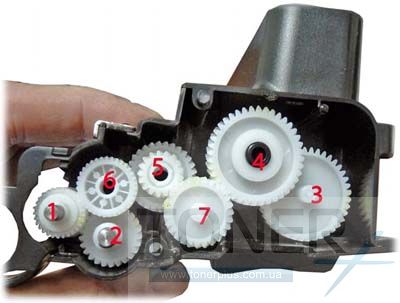

Установите шестерни в указанном порядке.


Установите крышку на шестеренки.


Установите крышку вала первичного заряда.


Соедините две половинки картриджа и оденьте защелки.

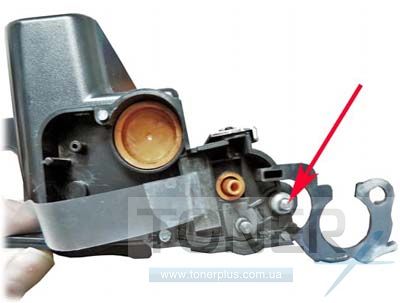

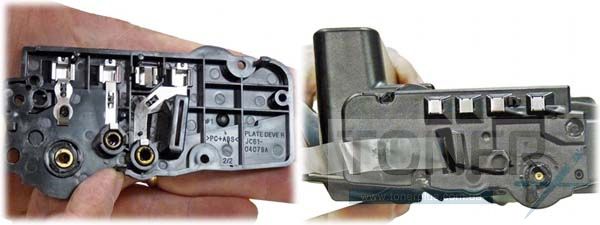

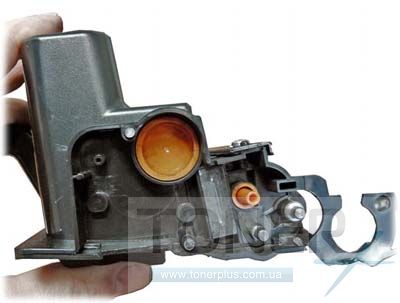

Очистите старую смазку с контактов на левой стороне картриджа и нанести новую смазку. Оденьте боковую крышку.

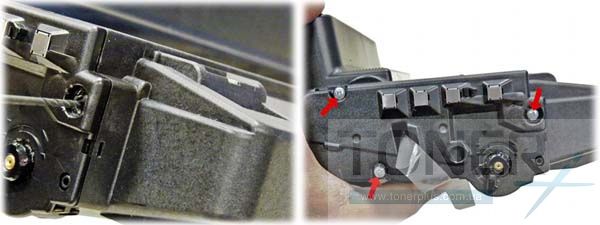

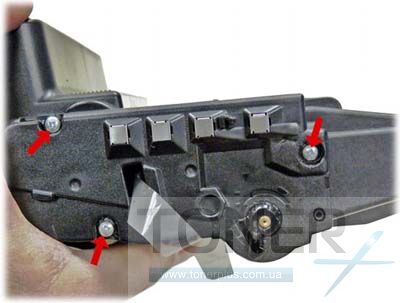

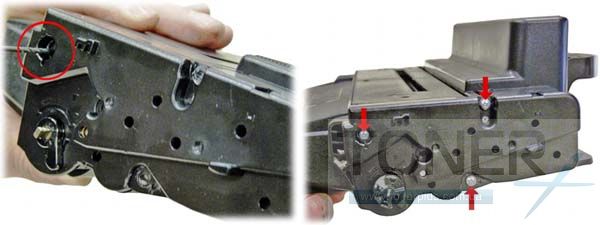

Маленьким сверлом просверлите три отверствия и вкрутите три шурупа в боковую крышку.

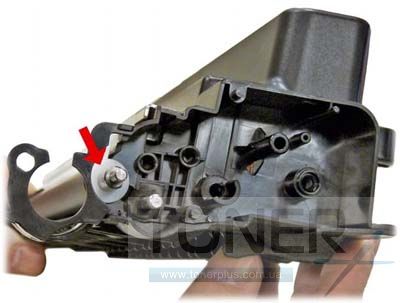

Очистить втулки на правой боковой крышке и защелкните крышку на место.


Просверлите три маленьких отверстия, которые подходят по размеру шурупам, используемым вами. Вкрутите три шурупа в боковую крышку.


Установите шестеренку барабана.

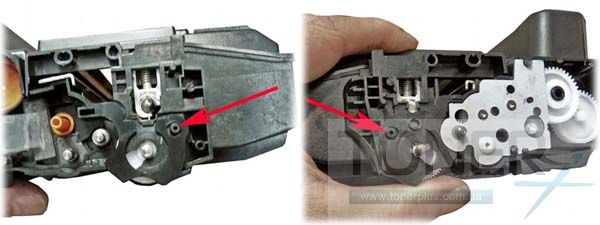

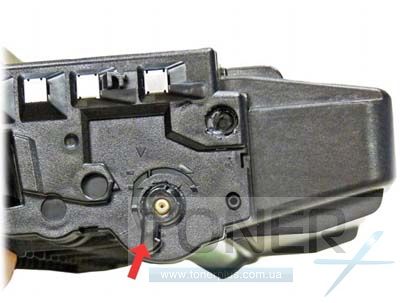

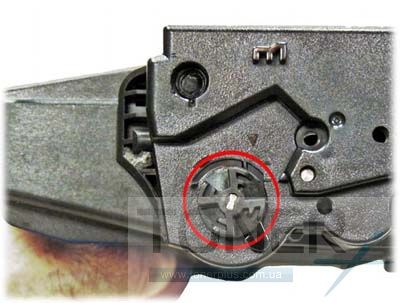

Регулятор фотобарабана располагаемый на боковых крышках, требуется установить так же, как на рисунке.


Срезаем пластмассовые заклёпки на держателе чипа.

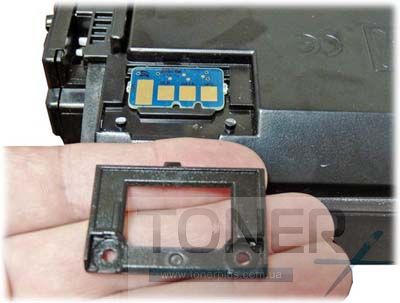

Снимите крышку и замените чип.

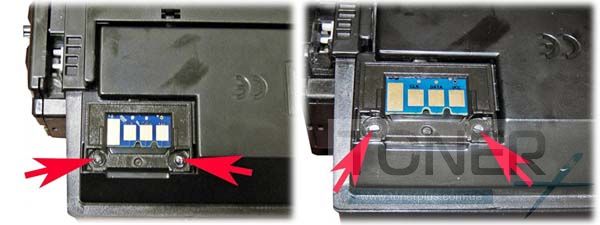

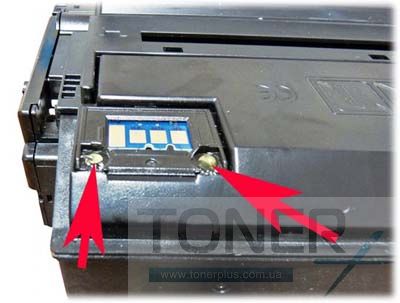

Проделайте два отверстия и закрутите туда два шурупа. Вместо шурупом можно использовать пистолет с горячим клеем.

Картридж готов к работе.
