Інструкція із заправлення картриджа Samsung MLT-D117S/ MLT-D108S / SCX-4650 / SCX-4655 / ML-1640 / 1641 / 1645 / 2240 / 2241

Інструкція із заправлення картриджа Samsung MLT-D117S/ MLT-D108S / SCX-4650 / SCX-4655 / ML-1640 / 1641 / 1645 / 2240 / 2241

Ресурс, стр.	2500
Относительно совместимый тонер:	Samsung ML-1210/1710 / Xerox Phaser P8ex / Epson 5200/5700 / Lexmark Optra E310
Масса тонера:	80-90
Чип:	С криптозащитой. Замена или прошивка аппарата.

Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

Тонер для использования в серии Samsung ML-1210/1710
Фотобарабан  - SAMSUNG ML-1610/1615/1640/1641/2010/2015/2240/2241/2510/2570/2571/SCX-4321/4521/XEROX Phaser3117/3122/3124/PE220 (ML-1610, ML-2010, MLT-D108S, SCX-4521)
Вал первичного заряда - ML-1610/1615/1640/1641/2010/2015/2240/2241/2510/2570/2571/SCX-4321/4521/XEROX Phaser 3117/3122/3124/PE220 (ML-1610, ML-2010, MLT-D108S, SCX-4521, SCX-D4725) MLT-D117S (SCX-4650/SCX-4655)
Чистящее лезвие  - ML-1610/1615/1640/1641/2010/2015/2240/2241/2510/2570/2571/SCX-4321/4521/XEROX Phaser 3117/3122/3124/PE220 (ML-1610, ML-2010, MLT-D108S, SCX-4521, SCX-D4725) MLT-D117S (SCX-4650/SCX-4655)
Вал переноса - ML-1610/1615/1640/1641/2010/2015/2240/2241/2510/2570/2571/SCX-4321/4521/XEROX Phaser 3117/3122/3124/PE220 (ML-1610, ML-2010, MLT-D108S, SCX-4521, SCX-D4725) MLT-D117S (SCX-4650/SCX-4655)
Дозирующее лезвие - ML-1610/1615/1640/1641/2010/2015/2240/2241/2510/2570/2571/SCX-4321/4521/XEROX Phaser 3117/3122/3124/PE220 (ML-1610, ML-2010, MLT-D108S, SCX-4521, SCX-D4725) MLT-D117S (SCX-4650/SCX-4655)

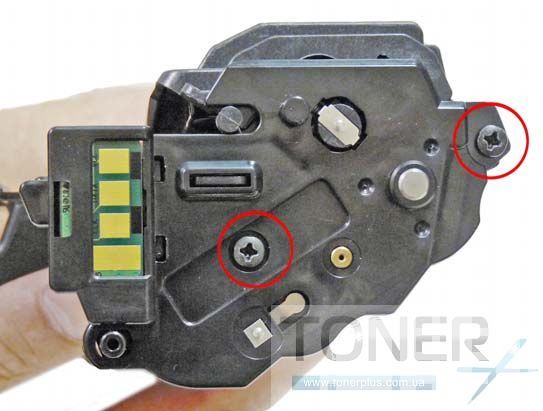

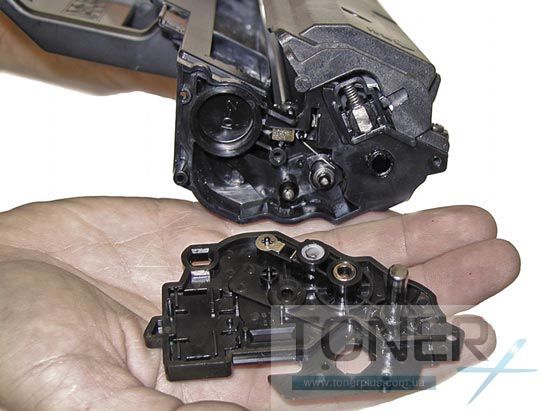

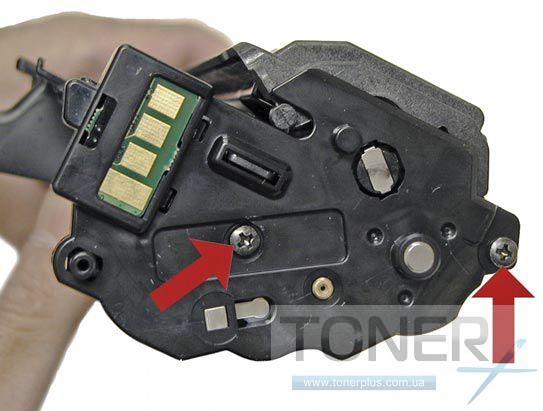

На правой крышке картриджа откручиваем два винта и снимаем крышку.

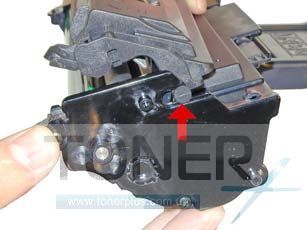

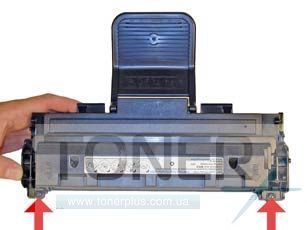

Затем откручиваем два винта сверху и снимаем бункер отработки.

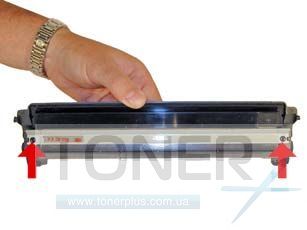

Разворачиваем бункер отработки и откручиваем 2 винта.

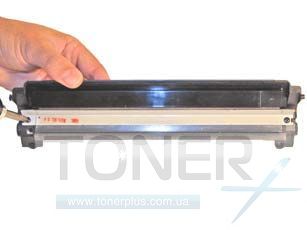

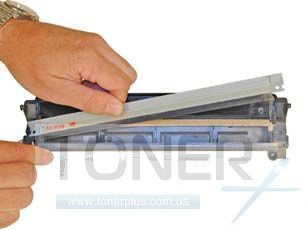

Снимаем лезвие очистки, вычищаем старый тонер и крепим лезвие обратно. Фиксируем его винтами.

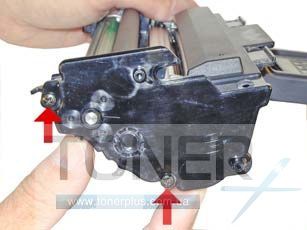

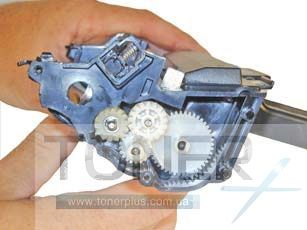

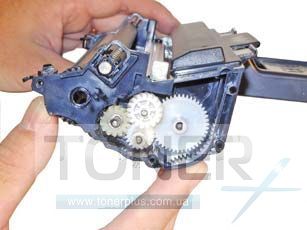

Откладываем бункер и переходим к картриджу. Откручиваем с левой стороны картриджа два винта и снимаем крышку.

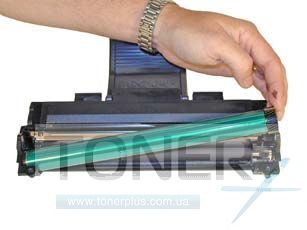

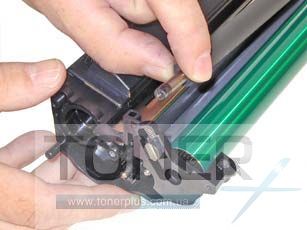

Снимаем вал первичного заряда и фотобарабан. Чистим их при помощи ватных дисков пропитанных изопропиловым спирте.

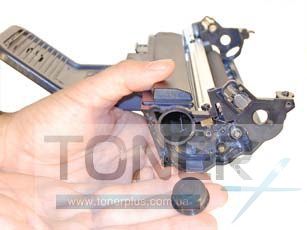

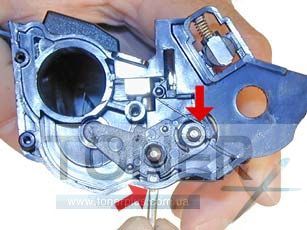

Затем вытаскиваем пробку, снимаем крепление и снимаем вал переноса. Вал чистим ватным диском смоченным в изопропиловом спирте.

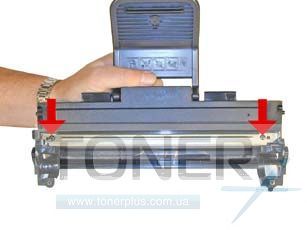

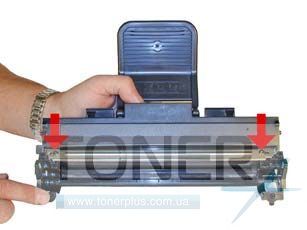

Откручиваем два винта и снимаем дозирующее лезвие.


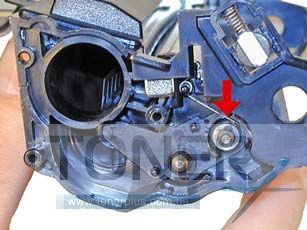

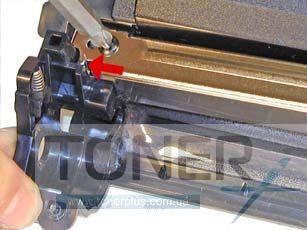

Запомните положение в котором находится пружина, отмеченная стрелкой.


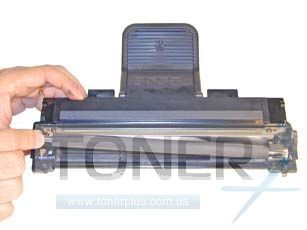

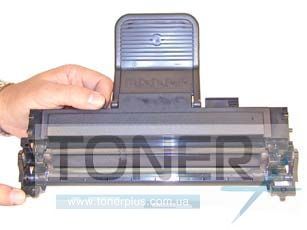

Тщательно вычищаем остатки старого тонера и устанавливаем обратно дозирующее лезвие, предварительно протерев его сухой чистой тряпкой.


Фиксируем его двумя винтами.


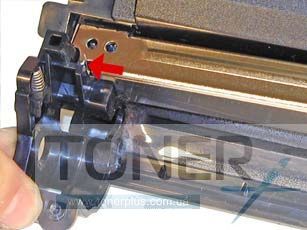

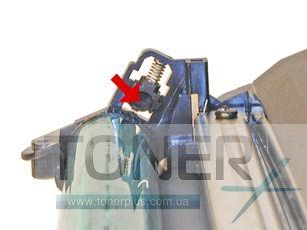

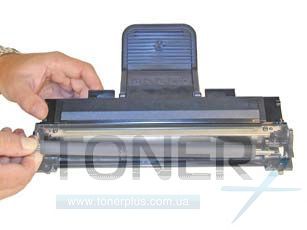

Устанавливаем в правильное положение пружину, а также ставим на место вал переноса и его крепление.






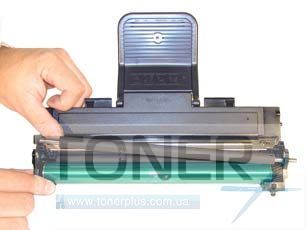

Устанавливаем на место фотобарабан и вал первичного заряда.




Засыпаем новый тонер, для данного картриджа - 80 грамм.


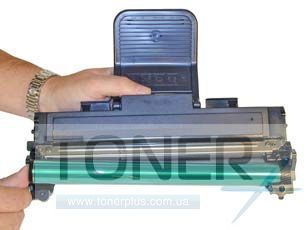

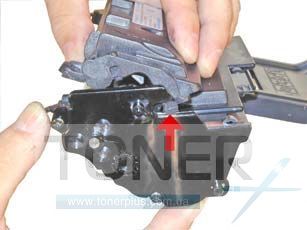

Ставим на место левую крышку и бункер отработки. Фиксируем их винтами.

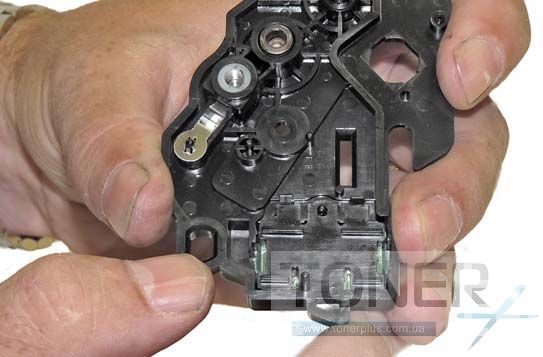

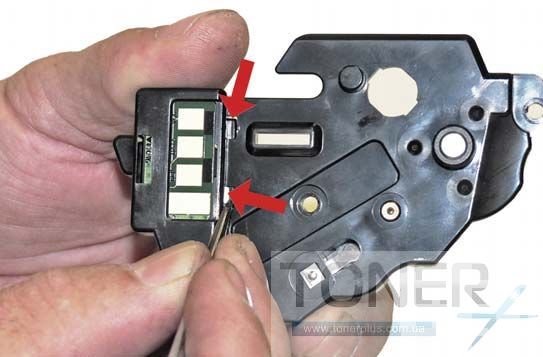

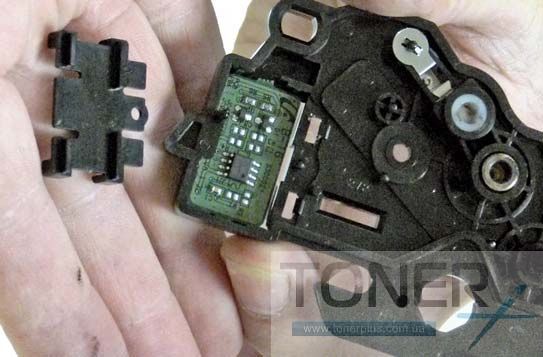

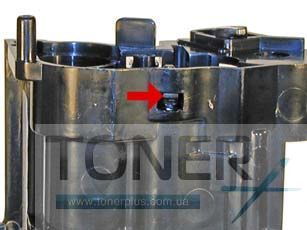

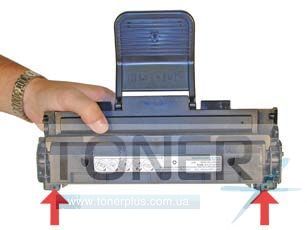

Надавите на два углубления в крышке и снимите держатель чипа.

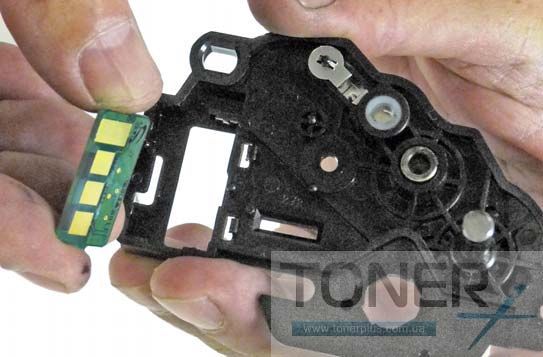

Замените чип и установите крышку на место, закрепив ее винтами.

Картридж готов к работе.
