Інструкція із заправлення картриджа Samsung MLT-D105S/ L / Samsung ML-1910 / 1915 / 2520 / 2525 / 2540 / 2541 / 2545 / 2580 / 2645 / SCX-4600 / 4605 / 4610 / 4623 / SF-650 / 650P Xerox 108R00908 / 108R00909 Phaser 3140 / 3155 / 3160

Інструкція із заправлення картриджа Samsung MLT-D105S/ L / Samsung ML-1910 / 1915 / 2520 / 2525 / 2540 / 2541 / 2545 / 2580 / 2645 / SCX-4600 / 4605 / 4610 / 4623 / SF-650 / 650P Xerox 108R00908 / 108R00909 Phaser 3140 / 3155 / 3160

Ресурс, стр.	1500 (S) / 2500 (L)
Относительно совместимый тонер:	Samsung ML-1210/1710 / Xerox Phaser P8ex / Epson 5200/5700 / Lexmark Optra E310
Масса тонера:	90-95
Чип:	S3CC92112 (SECDP-1) - замена, прошивка принтера



Необходимые инструменты для заправки картриджа
Пылесос
Маленькая плоская отвертка
Крестообразная отвёртка
Канцелярский нож или скальпель
Дрель (сверло 2мм)

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка
Шурупы
Термоклей

Тонер для использования в серии Samsung ML-1210/1710
Фотобарабан  - 75,6 мм Samsung ML-1910/1915/1916/2525/2580/2850/2851/2855/,CF650/650P,SCX-4600/4605/4610/4623/4824/4828 (MLT-D105S/D209S/L)/Xerox Phaser 3140/3155/3160/3166/3250/WC 3210/3220 MLT-D105L/ S, MLT-D209L/ S,106R01485
Вал первичного заряда - 37,5 мм Samsung ML- 1910 / 1915 / 2450 / 2525 / 2545 / 2580N / 2850D / 2850ND / 2851; SCX- 4600 / 4623 Xerox Phaser 3120 / 3140 / 3155 / 3160B / 3160N / 3250D / 3250DN; WorkCentre 3210 / 3220DN
Чистящее лезвие  - Samsung ML-1910/1915/2525/2526/2580/2581/2651/SCX-4600/4601/4606/4623/SF-650/Phaser 3140/3155/3160/Dell 1130/1133/1135/MLT-D105
Вал переноса – 49 мм Samsung ML-1910/2450/2540/2545/2850/2855/SCX-4600/4824/4828/Xerox WC 3210/3220/XEROX PHASER 3140/3250 Для картриджа: ML-D2850A, ML-D2850B, MLT-D209L, MLT-D209S, MLT-D105S, MLT-D105L,106R01485, 106R01487
Дозирующее лезвие - Samsung ML-2850/2851/1910/1915/2525/2580/SCX-4824/4828/4600/4623/6122/6120/6220/6320/6322/6520/SF-650/Xerox Phaser 3250/WC M20, MLT-D105

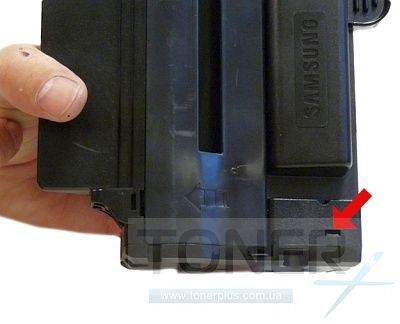

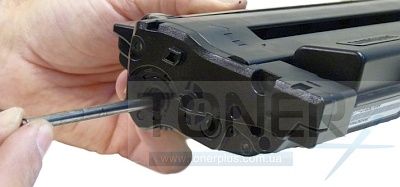

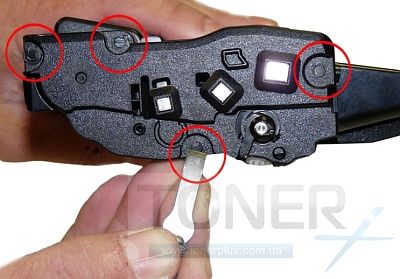

Поместите картридж рукояткой вверх по направлению к вам. Острым ножом или скальпелем срежьте пластмассовые заклепки на правой крышке картриджа. Пока оставьте на месте боковую крышку.

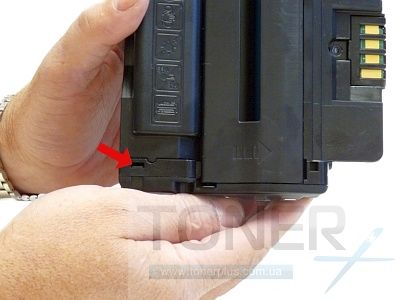

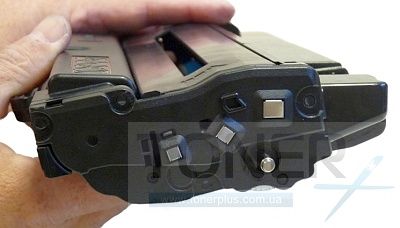

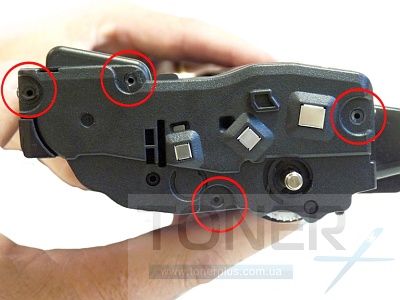

На боковой крышке слева также срежьте 4 заклепки.

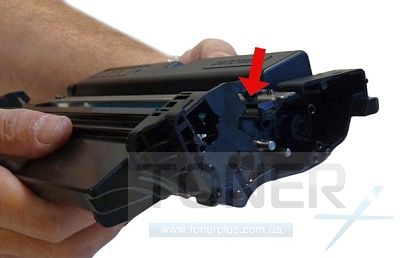

Снимите рычаг оси фотобарабана с правой стороны (стороны с большими шестернями) картриджа. Ось скорее всего, вынется вместе с рычагом. Извлеките её целиком.

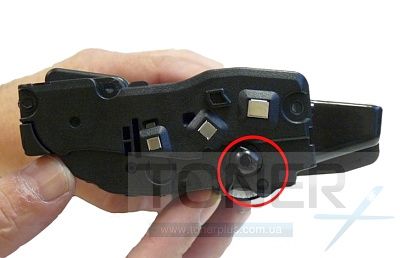

На левой боковой крышке найдите защелку, надавите на нее и снимите крышку.

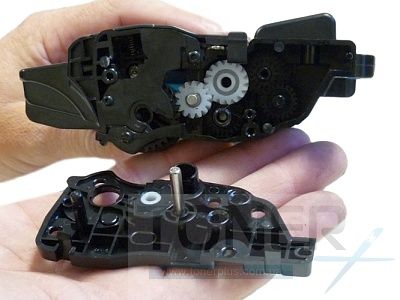

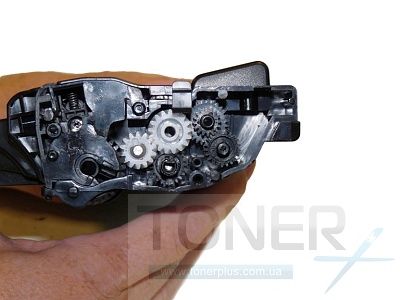

Снимите шестерни.

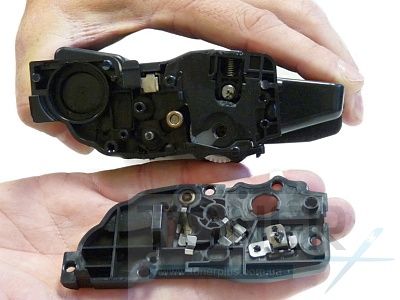

На правой боковой крышке снимите оставшийся рычаг, надавите на верхнюю защелку и снимите крышку.

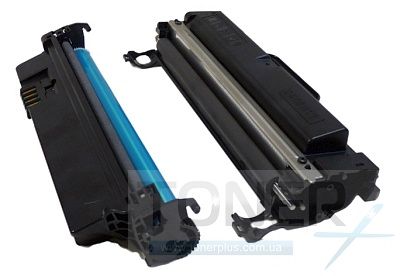

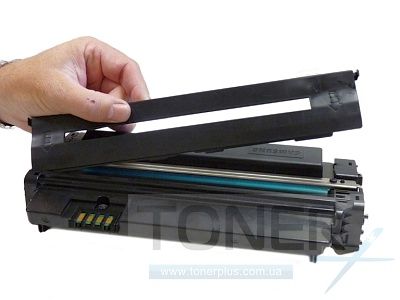

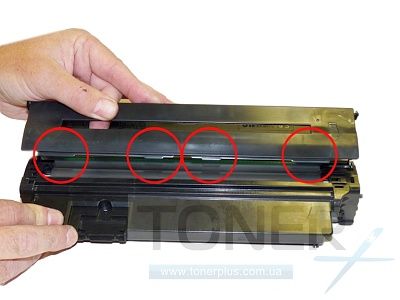

Аккуратно разделите две половины и снимите среднюю верхнюю крышку.


Приподнимите бункер для отработки с барабаном и отсоедините. Аккуратно обращайтесь с барабаном, чтобы не повредить его.

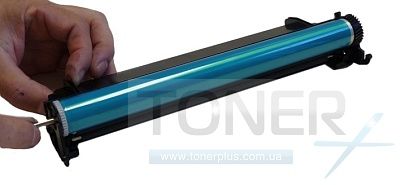

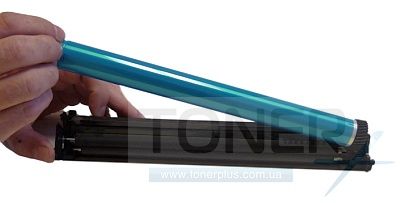

Снимите фотобарабан и осмотрите его на наличие дефектов.


Снимите вал первичного заряда.


Снимите вал очистки вала первичного заряда.


Очистите вал первичного заряда от остатков тонера.
ВНИМАНИЕ: Не очищайте оригинальный вал первичного заряда спиртом, так как это удалит проводящий слой с вала. Если вал совместимый, следуйте инструкциям производителя. Если вал оригинальный, то рекомендуем прочистить обычно используемым вами для этого средством.
Снимите оба держателя вала первичного заряда, надавив на защелки в нижней части держателя. Держатели нужно снять, чтобы получить доступ к лезвию.


Выкрутите два винта с чистящего лезвия и снимите его.



Вычистите весь отработанный тонер из бункера. Убедитесь, что на уплотнители не попал тонер. Если туда попал тонер, очистите его при помощи  ватной палочки, смоченной в изопропиловом спирте.


Установите назад вычищенное лезвие и зафиксируйте его двумя винтами.


Установите два держателя вала первичного заряда. В держателях есть отверстия, подходящие к штырям на картридже.

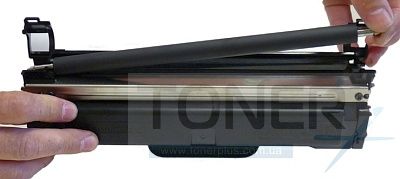

Пропылесосьте или продуйте компрессором ролик очистки вала первичного заряда. Установите в бункер для отработки.


Поместите небольшое количество токопроводящей смазки на держатели и установите вал первичного заряда.


На конце оси барабана с большими шестернями, имеется токопроводящая смазка. Независимо от того, будите ли вы менять барабан, или нет, очистите старую смазку и нанесите новую.


Установите барабан и ось со стороны с малыми шестернями в бункер. Убедитесь, что ключевидный конец оси находится на стороне с малыми шестернями.

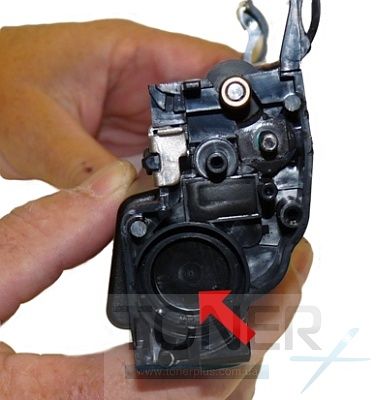

На бункере подачи аккуратно снимите пробку и вычистите весь оставшийся тонер. Пробку, вероятно, будет трудно извлекать, так как она слишком глубоко сидит, для этого возьмите обычную маленькую отвертку и проводите ей под краями, приподнимая пробку, пока она не выйдет.

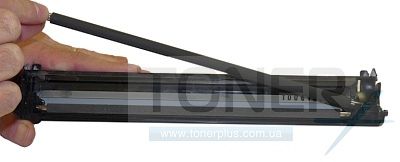

Снимите вал переноса.


Открутите два винта на дозирующем лезвии и снимите его.


Вычистите весь оставшийся тонер из бункера.

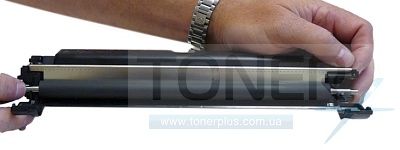

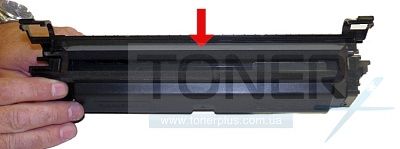

Убедитесь, что поролоновые прокладки дозирующего лезвия и уплотнители вала чистые и не повреждены.

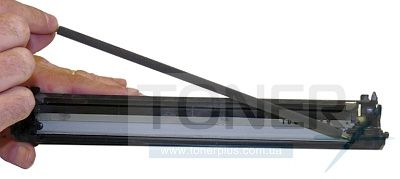

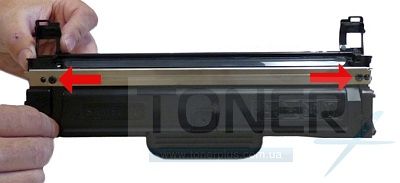

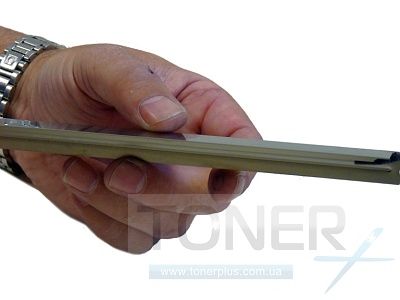

Прочистите кромку дозирующего лезвия так, чтобы на ней не оставалось никакого загрязнения, в противном случае, на печати будут появляться полосы.

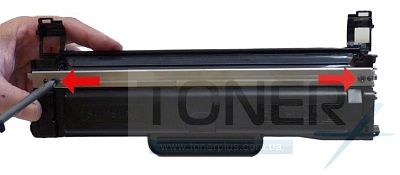

Установите дозирующее лезвие и зафиксируйте его винтами.


Очистите вал переноса от тонера и вставьте на место в бункер. Поместите ось длинной стороной к стороне с шестернями картриджа.


Засыпьте тонер в бункер, вставьте пробку и проверьте на просыпание.

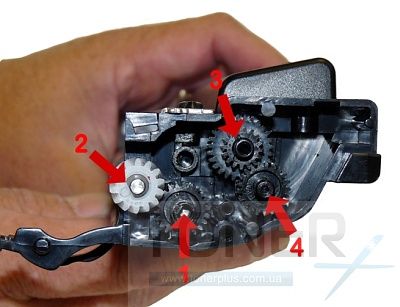

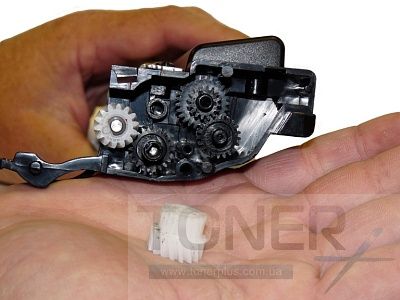

Установите шестерни в указанном порядке. Пока не устанавливайте большую белую плавающую шестерню.



Установите бункер для отработки обеими сторонами с зубчиками в тонерный бункер.


Установите (задвинув) верхнюю крышку вала первичного заряда не место. Убедитесь, что все защелки встали на места по краю бункера для отработки.

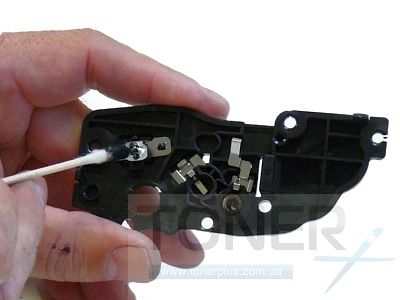

Прочистите контакты на левой боковой крышке, и нанесите новую токопроводящую смазку. Установите крышку на место.

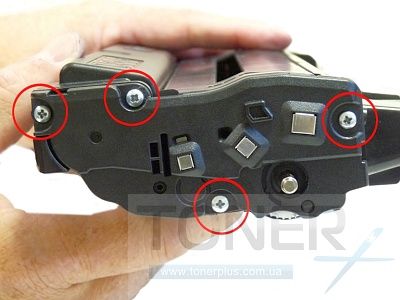

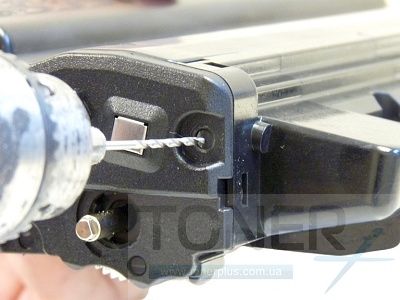

Просверлите 4 небольших отверстия, соответствующих по диаметру используемых вами винтам. Установите четыре винта в боковую крышку.




Установите большую белую плавающую шестерню на сторону с шестернями.

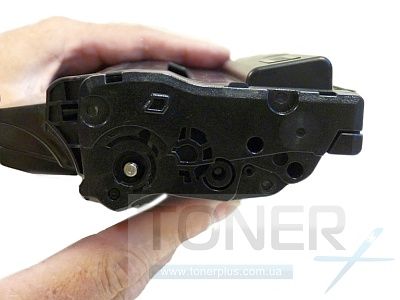

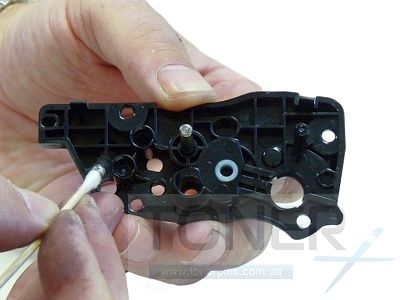

Прочистите ступицы на боковой крышке на стороне с шестернями и нанесите новую токопроводящую смазку. Вставьте крышку на место.

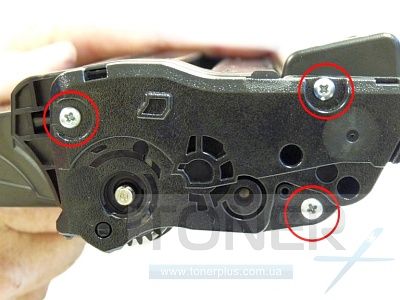

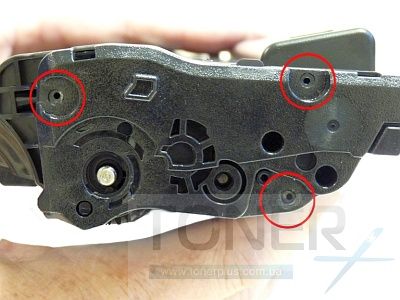

Просверлите три небольших отверстия, соответствующих по диаметру используемых вами винтам. Установите три винта в боковую крышку.

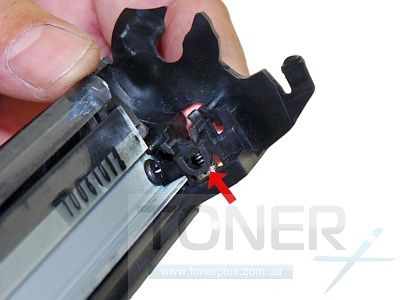

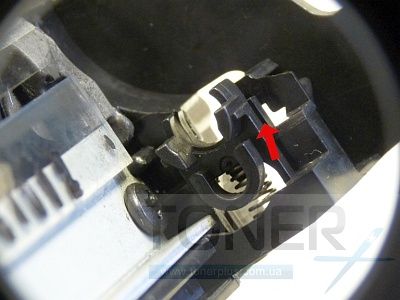

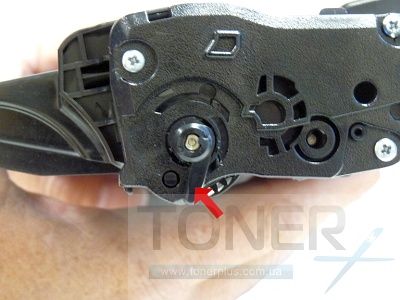

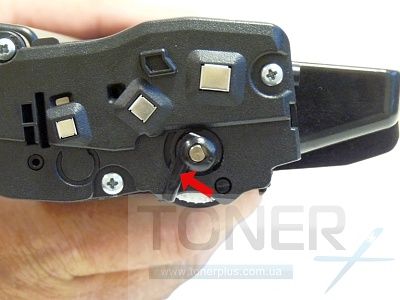

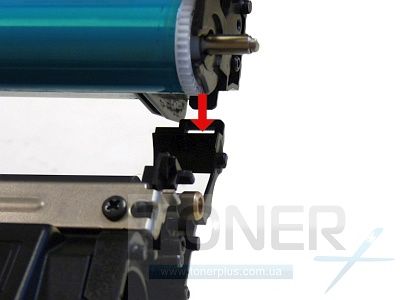

Установите два рычага оси барабана, как показано на изображении, белый отделитель барабана картриджа имеет свои особенности, так как новый принтер поставляется с картриджем внутри. Внутри принтера имеется затвор для транспортировки, чтобы его извлечь, необходимо достать картридж стартер. После извлечения затвора, картридж нужно вставить на место. При извлечении картриджа стартера, отделитель переходит в положении готовности к печати. У стандартных картриджей и картриджей высокого объема разделитель отличается по цвету (черный в противоположность белому в стартере) и форме.
Разделитель барабана в обычных картриджах переключается при установке картриджа, а не при извлечении, как в случае с картриджем стартером.

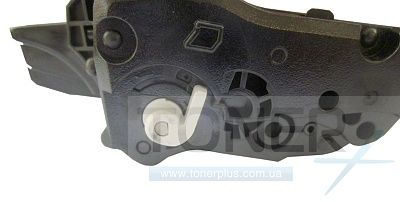

Рекомендуем установить белый отделитель барабана картриджа стартера в положение «использован» («Used»), это даст гарантию, что барабан будет находиться на достаточном расстоянии от вала проявки.

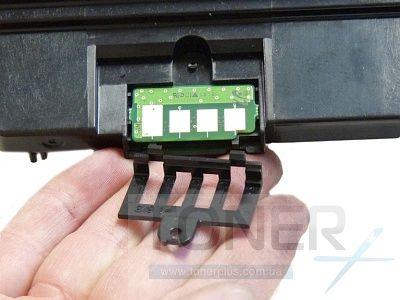

Заменить чип, для этого срежьте верхушку пластмассовой заклепки и высверлите её небольшим сверлом. Снимите крышку и замените чип.

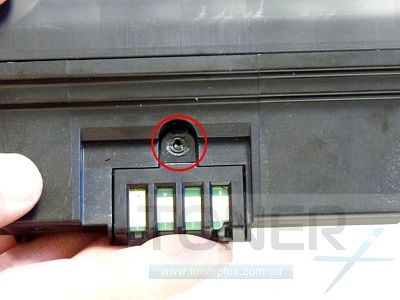

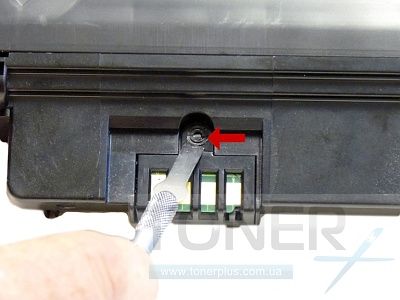

Установите крышку, просверлите соответствующее отверстие для вашего винта, и закрепите винт. Будьте внимательны, очень легко просверлить насквозь до камеры для отработки. Поэтому запихните небольшое количество силикона в отверстие, прежде чем ввинтить сам винт.

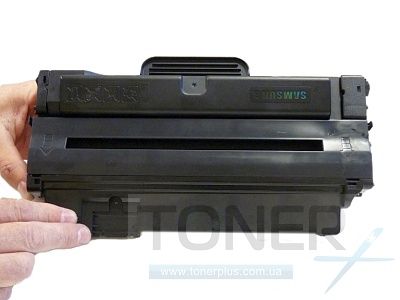

Картридж готов к работе.
