Інструкція із заправлення картриджа Samsung MLT-D103S / MLT-D115S / Samsung ML-2950 / 2955 / SCX-4727 / 4728 / 4729 SL-M2620 / 2670 / 2820 / 2870

Інструкція із заправлення картриджа Samsung MLT-D103S / MLT-D115S / Samsung ML-2950 / 2955 / SCX-4727 / 4728 / 4729 SL-M2620 / 2670 / 2820 / 2870

Ресурс стр.:	1500-2500
Совместимый тонер:	Samsung ML-1210/1710/2250/ P8e
Масса тонера:	50 / 80 грам
Чип:	Замена





Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Плоскогубцы
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки



Необходимые материалы:

Совместимость ЗИП

Тонер совместимый с серией Samsung ML-1210/1710/2250/ P8e
Фотобарабан  - Samsung ML-2950/SCX-4729/SL-M26202670/2820/2870 / Xerox Phaser 3052/ 3260/ WorkCentre 3215/ 3225 MLT-D103/D115/D116
Вал первичного заряда Samsung ML-2950/SCX-4729/SL-M26202670/2820/2870, MLT-D103/MLT-D115/MLT-D116
Лезвие чистящее Samsung ML-2950/SCX-4729/SL-M26202670/2820/2870, Xerox Phaser 3052/ 3260/ WorkCentre 3215/ 3225 / MLT-D103/MLT-D115/MLT-D116
Магнитный вал - Samsung ML-2950/SCX-4729/SL-M26202670/2820/2870, Xerox Phaser 3052/ 3260/ WorkCentre 3215/ 3225 MLT-D103/MLT-D115/MLT-D116
Дозирующее лезвие - Samsung ML-2950/SCX-4729/SL-M26202670/2820/2870, Xerox Phaser 3052/ 3260/ WorkCentre 3215/ 3225 MLT-D103/MLT-D115/MLT-D116

Чип для картриджа SAMSUNG MLT-D115 - SL-M2620/ 2820/ 2820ND/ 2670/ 2870
Чип для картриджа SAMSUNG MLT-D103 - ML-2950/2955 SCX-4728/4729

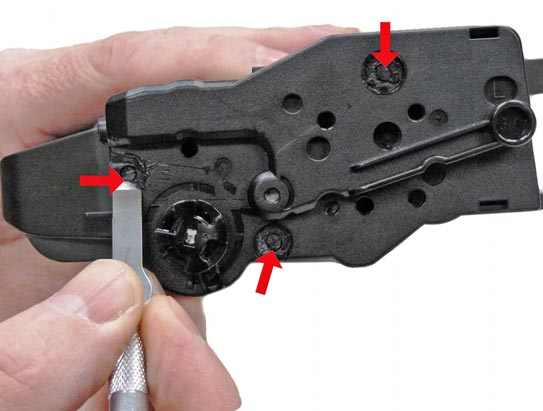

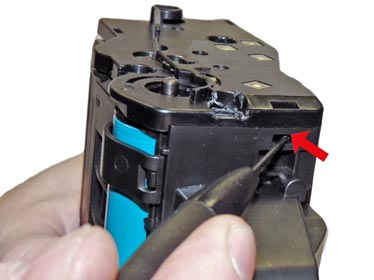

Первым делом острым ножом срезаем пластиковые заклепки на торцах картриджа.

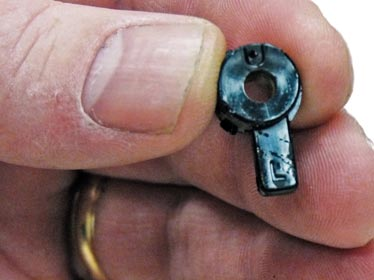

Снимаем пластиковые втулки.

Отщелкиваем и снимаем крышку справа.

Аналогично делаем с левой крышкой и снимаем верхнюю.

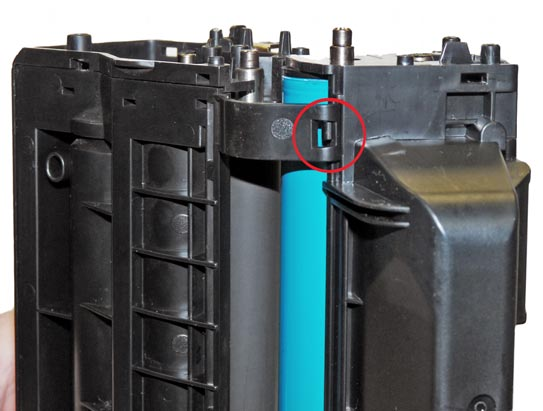

Отщелкиваем крепления двух половинок картриджа с двух сторон.

Освобождаем крепления из пазов и снимаем половинку картриджа с фотобарабаном.

Снимаем фотобарабан и вал первичного заряда. Тщательно моем спиртом вал первичоного заряда от остатков тонера.

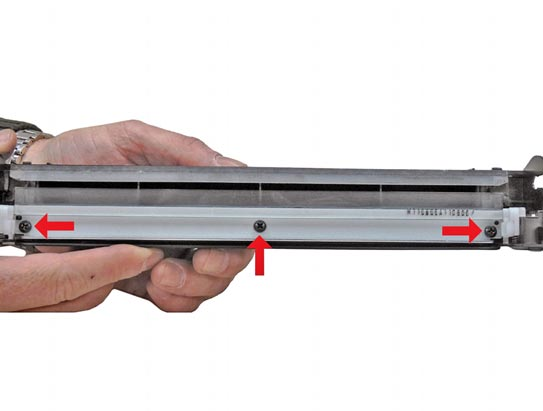

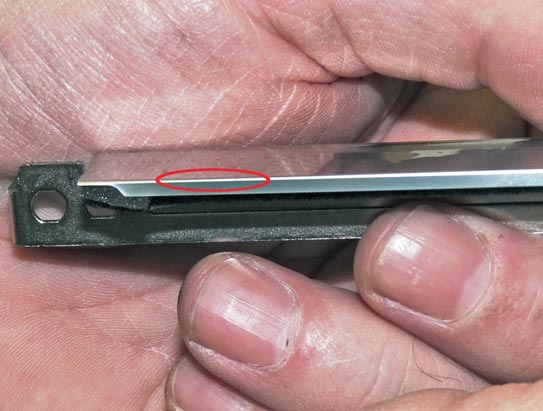

Откручиваем три винта и снимаем чистящее лезвие (ракель). Вытираем лезвие от грязи и тонера и внимательно осматриваем силиконовую кромку на наличие дефектов. Если на лезвие есть ссадины, царапины, завалы то лезвие нужно заменить.

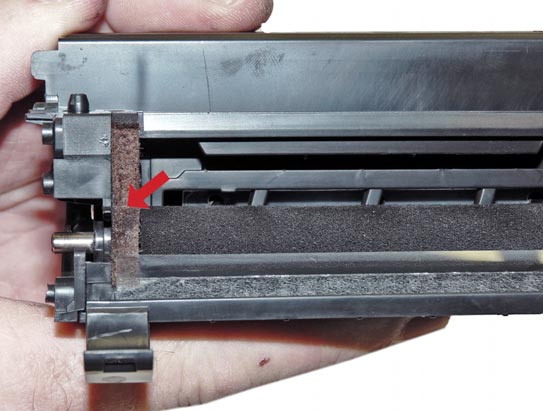

Тщательно вычищаем бункер отработки от остатков тонера, сохраняя в чистоте уплотнители. Если на уплотнители попал тонер, вычищаем его с помощью ватных палочек пропитанных спиртом.

Справа поддеваем уплотнитель и удаляем крышку чипа.

Меняем чип и устанавливаем на место крышку и уплотнитель.

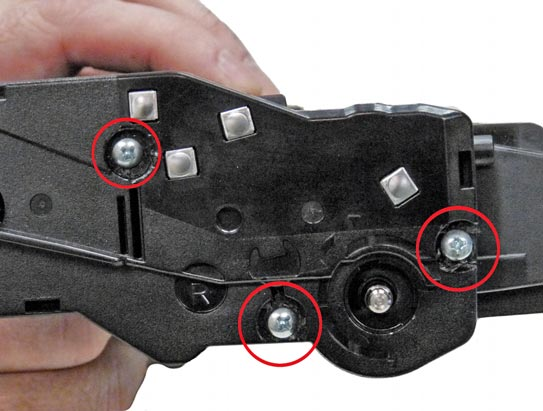

Ставим на место лезвие очистки и прикручиваем его тремя винтами.

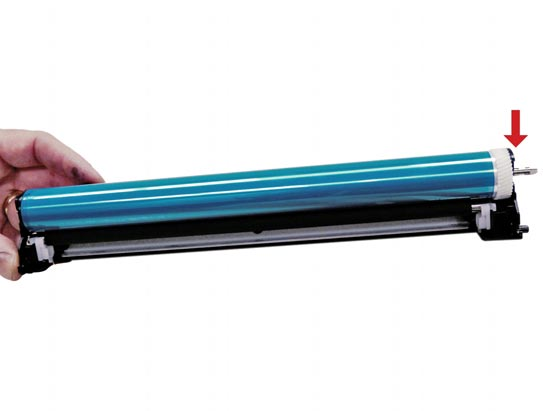

Устанавливаем на места вал первичного заряда и фотобарабан.

Переходим ко второй половинке картриджа.

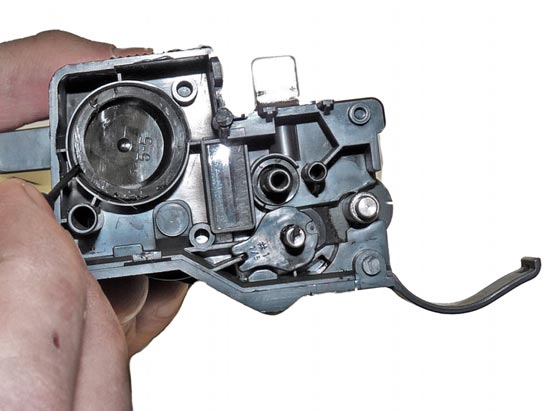

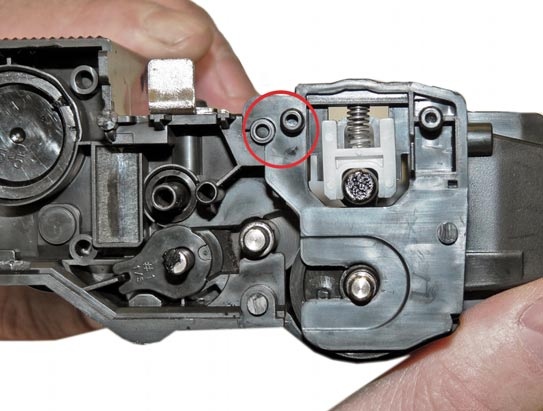

Удаляем с правой стороны пробку, а с левой шестерни.

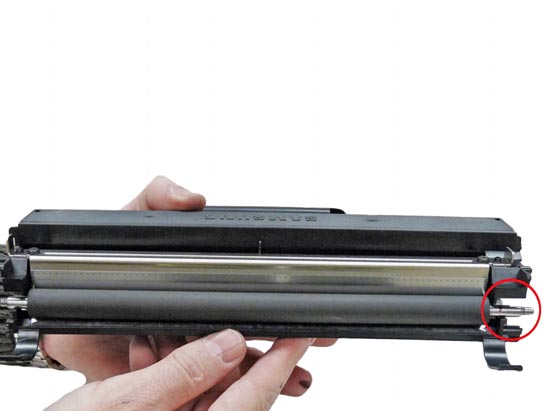

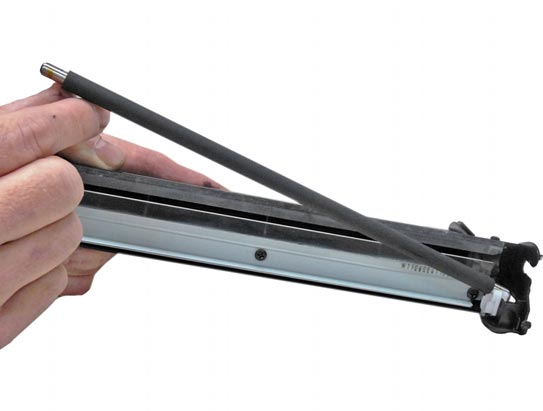

Затем вынимаем вал переноса. Вал переноса тоже очищаем спитром от остатков тонера.

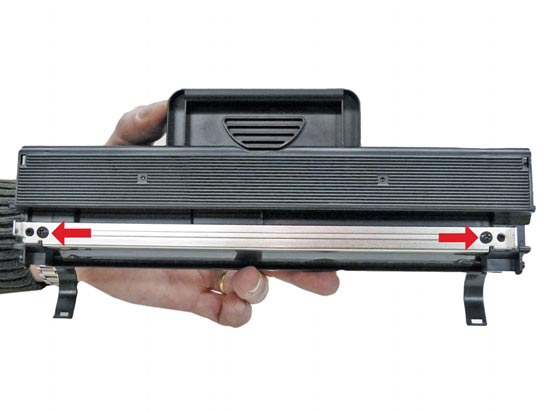

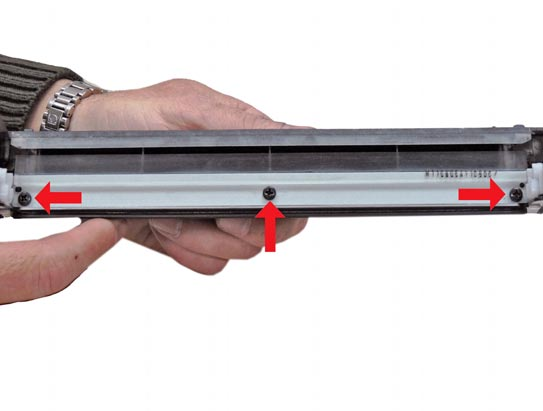

Откручиваем два винта и снимаем дозирующее лезвие.

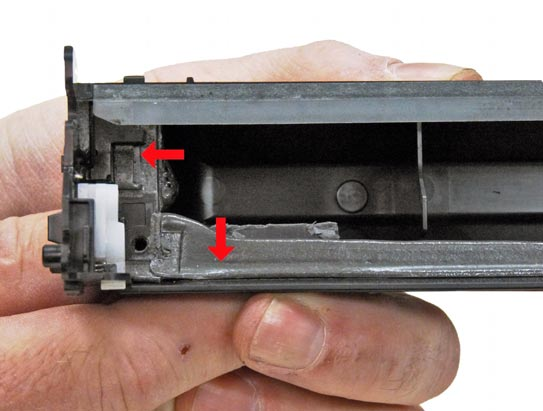

Тщательно вычищаем бункер от остатков тонера, сохраняя в чистоте уплотнители.

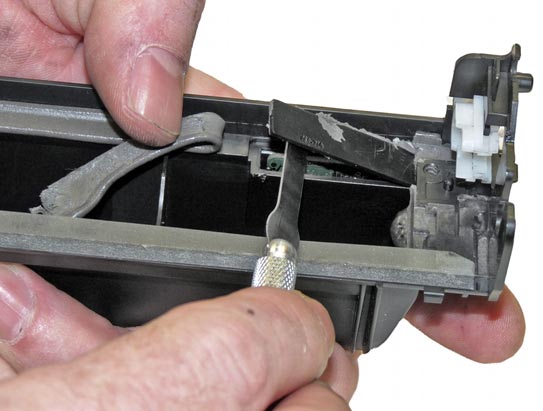

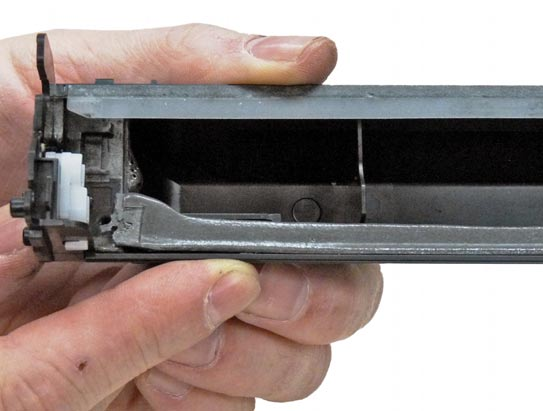

Очищаем кромку лезвия подбора от нагара, протираем сухой чистой тряпкой. Внимательно осматриваем кромку на наличие дефектов.

Устанавливаем дозирующее лезвие на место и прикручиваем его винтами

Устанавливаем на место вал переноса.

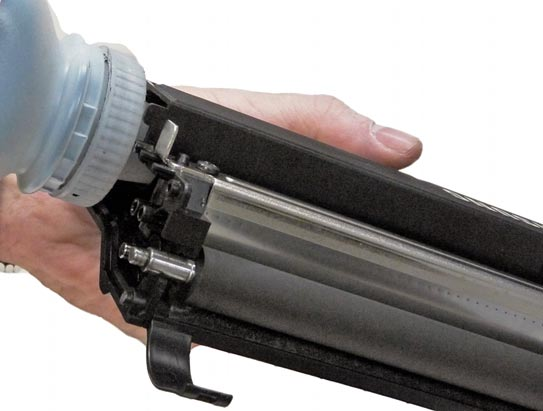

Засыпаем тонер. Для Samsung MLT-D103L / MLT-D115L - 80 грамм.

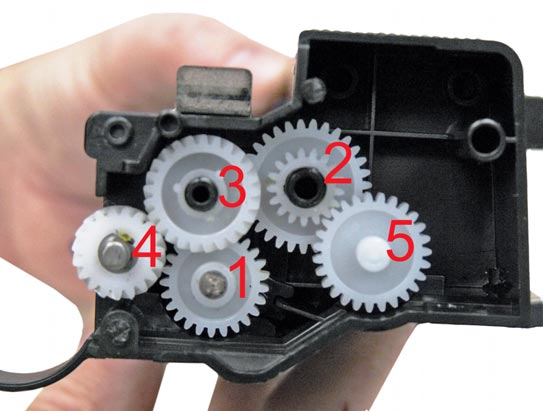

Устанавливаем на место шестерни. Как указано на рисунке

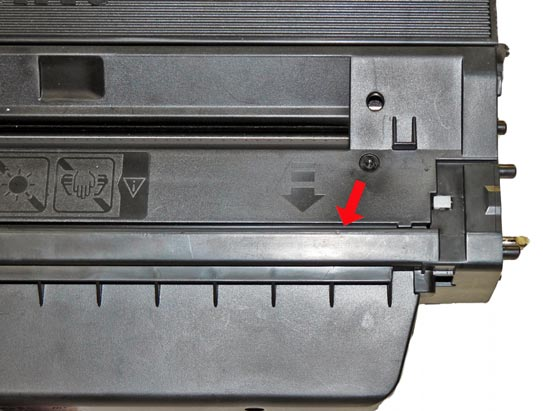

Собираем обе половины картриджа в один картридж и устанавливаем верхнюю крышку.

Затем одеваем боковые крышки и вкручиваем саморезы на места заклепок.

Одеваем пластиковые втулки и выставляем их в правильное положение.

Картридж готов к работе.
