Інструкція із заправлення картриджа Samsung MLT-209S / ML-D2850A / ML-D2850B / ML-2850 / ML-2851 / ML-2853 / 2855 / SCX-4824 / 4826 / 4828 106R01485 / 106R01487 / WorkCentre 3210 / 3220 /106R01374 / 106R01374 Phaser 3250

Інструкція із заправлення картриджа Samsung MLT-209S / ML-D2850A / ML-D2850B / ML-2850 / ML-2851 / ML-2853 / 2855 / SCX-4824 / 4826 / 4828 106R01485 / 106R01487 / WorkCentre 3210 / 3220 /106R01374 / 106R01374 Phaser 3250

Ресурс, стр.	2000 / 5000
Относительно совместимый тонер:	Samsung ML-1210/1710 / Xerox Phaser P8ex / Epson 5200/5700 / Lexmark Optra E310
Масса тонера:	80-160 (5K)
Чип:	AT88SC0204C - замена или прошивка

Необходимые инструменты для заправки картриджа
Пылесос
Маленькая плоская отвертка
Крестообразная отвёртка
Плоскогубцы

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

Тонер для использования в серии Samsung ML-1210/1710
Фотобарабан  - 75,5 мм Samsung ML-1910/1915/1916/2525/2580/2850/2851/2855/,CF650/650P,SCX-4600/4605/4610/4623/4824/4828 (MLT-D105S/D209S/L)/Xerox Phaser 3140/3155/3160/3166/3250/WC 3210/3220 MLT-D105L/ S, MLT-D209L/ S,106R01485
Вал первичного заряда - 26,7 мм Samsung ML- 1910 / 1915 / 2450 / 2525 / 2545 / 2580N / 2850D / 2850ND / 2851; SCX- 4600 / 4623 Xerox Phaser 3120 / 3140 / 3155 / 3160B / 3160N / 3250D / 3250DN; WorkCentre 3210 / 3220DN
Чистящее лезвие  - Samsung ML-1910/1915/2525/2526/2580/2581/2651/SCX-4600/4601/4606/4623/SF-650/Phaser 3140/3155/3160/Dell 1130/1133/1135/MLT-D105
Вал переноса – 47,1 мм Samsung ML-1910/2450/2540/2545/2850/2855/SCX-4600/4824/4828/Xerox WC 3210/3220/XEROX PHASER 3140/3250 Для картриджа: ML-D2850A, ML-D2850B, MLT-D209L, MLT-D209S, MLT-D105S, MLT-D105L,106R01485, 106R01487
Дозирующее лезвие - Samsung ML-2850/2851/1910/1915/2525/2580/SCX-4824/4828/4600/4623/6122/6120/6220/6320/6322/6520/SF-650/Xerox Phaser 3250/MLT-D105

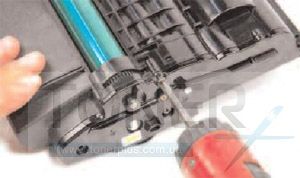

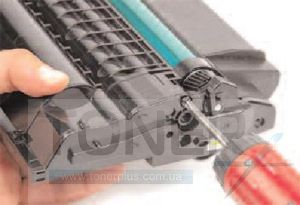

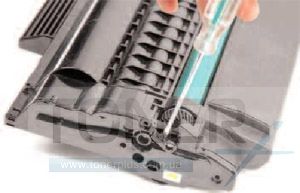

Поверните картридж, чтобы фотобарабан был вверх, и поверните картридж ручкой к себе. При помощи отвертки открутите три винта, чтобы в дальнейшем вы смогли снять боковую крышку.

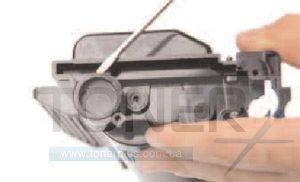

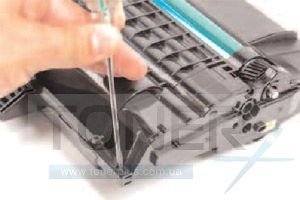

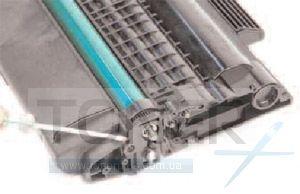

При помощи маленькой плоской отвертки снимите заглушку барабана.


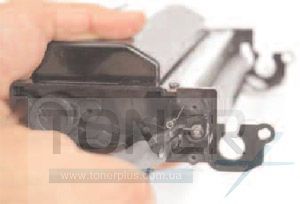

При помощи плоской отвертки надавите на защелку, на которой держится крышка редуктора, и сдвиньте его в бок. Если вы все сделали правильно, то вы услышите характерный щелчок.


Разверните картридж на 180 градусов и проделайте тоже самое с боковой крышкой с другой стороны.


Снимите верхнюю крышку вала первичной зарядки и очистите его от остатков тонера при помощи ватного диска смоченного в изопропиловом спирте.


При помощи маленькой плоской отвертки снимите заглушки с краев тонерного отсека. Данные заглушки соединяют тонерный отсек с отсеком для отработки.

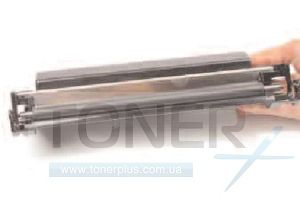

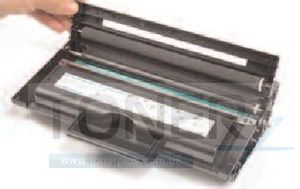

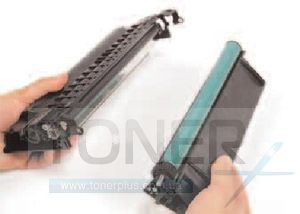

Разделите картридж на две половинки.

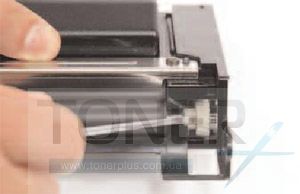

При помощи маленькой плоской отвертки снимите шестерню магнитного вала.

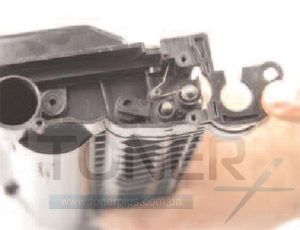

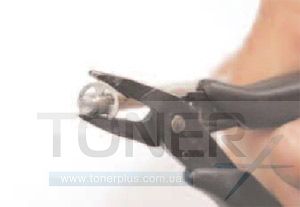

Разверните тонерный отсек на 180 градусов. При помощи плоскогубцев снимите контакт дозирующего лезвия.

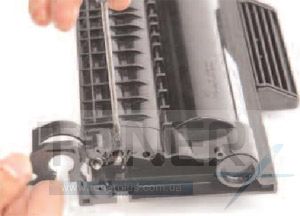

С помощью маленькой плоской отвертки, надавите на клипсу, которая фиксирует крышку подшипника магнитного вала. Снимите крышку подшипника.


Снимите магнитный вал и очистите его от остатков тонера при помощи ватного диска смоченного в изопропиловом спирте.

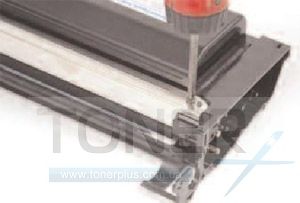

С помощью крестообразной отвертки снимите два винта, которые фиксируют дозирующее лезвие. Очистите дозирующее лезвие.

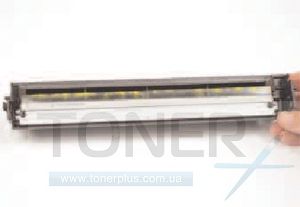

С помощью маленькой плоской отвертки, аккуратно приподнимите пробку тонерного отсека. Очистите бункер сжатым сухим воздухом или тонерным пылесосом.



Установите дозирующее лезвие обратно и зафиксируйте его двумя винтами.


Установите магнитный вал обратно. Будьте осторожны, не дотрагивайтесь пальцами до резиновой поверхности вала. Грязь с пальцев испортит качество печати.


Установите крышку на подшипник магнитного вала.


Установите пружину дозирующего лезвия. Длинная изогнутая сторона пружины должна соприкасаться с дозирующим лезвием, а прямая сторона пружины с магнитным валом.

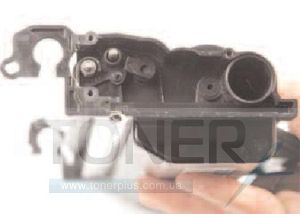

Установите небольшую шайбу, которая предотвратит просыпание тонера на вал. Установите все шестеренки в тонерный отсек.

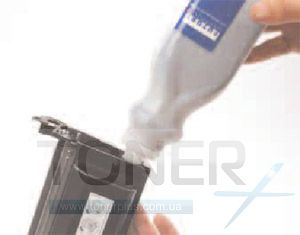

Засыпьте тонер в бункер и установите пробку. Отложите бункер с тонером в сторону.

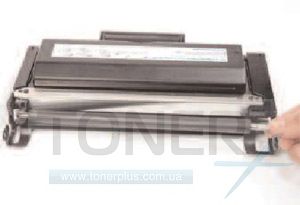

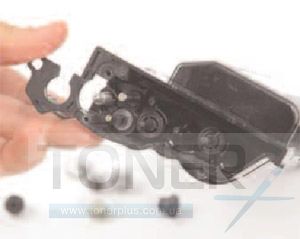

Возьмите половинку картриджа с бункером для отработки, далее небольшой плоской отверткой отделите клипсу блокировки от оси барабана. Снимите барабан.


Возьмите вал первичной зарядки за белую шестеренку и сдвиньте вал в противоположную сторону.

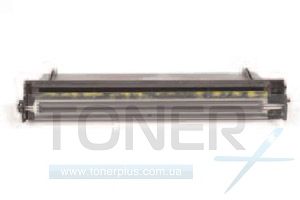

Снимите вал первичного заряда и очистите ватным диском смоченным в изопропиловом спирте.

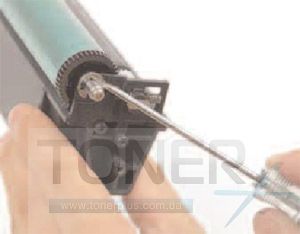

С помощью крестообразной отвертки открутите два винта, которые фиксируют чистящее лезвие.

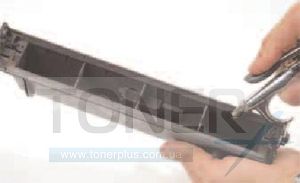

Очистите бункер для отработки при помощи сухого сжатого воздуха или тонерного пылесоса.
Осмотрите лезвие на наличие физических повреждений. Если вы обнаружили повреждения, то это лезвие необходимо заменить на новое.

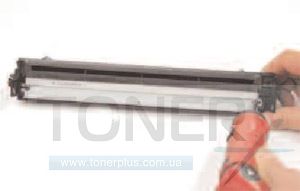

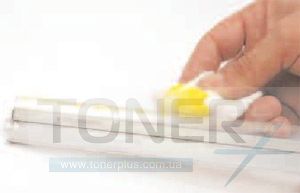

Очистите лезвие ватным диском смоченным в изопропиловом спирте.


Установите чистящее лезвие отработки и зафиксируйте двумя винтами.


Возьмите вал первичной зарядки за белую шестеренку и вставьте его обратно.

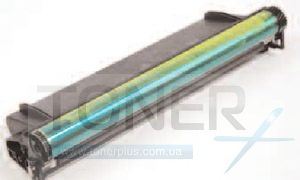

Посыпьте барабан тонером или тальком и установите его.


Вставьте клипсу в ось фотобарабана. Передвиньте ее к шестеренке. Убедитесь в том, что она находится на внешней стороне пластиковой стенки половинки картриджа с бункером для отработки.

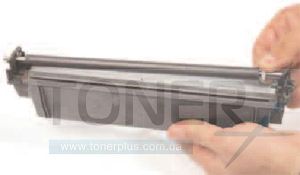

Соедините две половинки картриджа и убедитесь в том, что фиксаторы в отсеке для отработки находятся на своих местах.

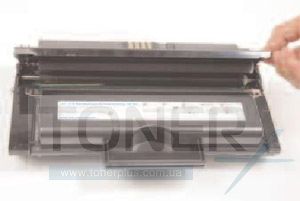

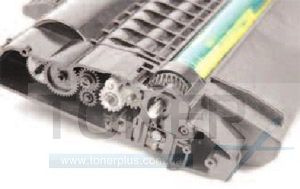

Положите картридж этикеткой вверх и поверните его таким образом, чтобы бункер с тонером был повернут к вам. Возьмите верхнюю крышку вала первичного заряда и закройте ее.


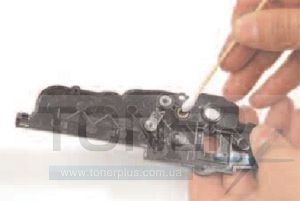

Очистите от старой токопроводящей смазки все посадочные места на боковой крышке и нанесите новую смазку. Установите ее на свое место и зафиксируйте при помощи трех винтов.


Также мы делаем и со второй боковой крышкой.

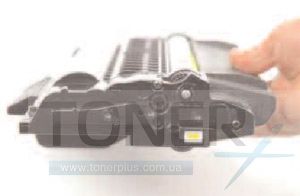

Замените чип.

Картридж готов.
