Інструкція із заправлення картриджа Samsung ML-D4550A / ML-D4550B / ML-4050 / ML-4550 / ML-4551 / 106R01370 / 106R01371 / 106R01372 / Phaser 3600

Інструкція із заправлення картриджа Samsung ML-D4550A / ML-D4550B / ML-4050 / ML-4550 / ML-4551 / 106R01370 / 106R01371 / 106R01372 / Phaser 3600

Ресурс, стр.	10000 (A) / 20000 (B)
Относительно совместимый тонер:	Samsung ML-1210/1710 / Xerox Phaser P8ex / Epson 5200/5700 / Lexmark Optra E310
Масса тонера:	350 / 600 грамм
Чип:	AT88SC0204C - замена или прошивка

Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка
Шило (или стоматологический крючок)

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

Тонер для использования в серии Samsung ML-1210/1710
Фотобарабан  - Samsung ML-3560 / 3561 / 3562 / 4050 / 4055 / 4550 / 4551 / 4555 / Xerox Phaser 3500 / 3600 / 3635 / Dell 5330
Вал первичного заряда - Samsung ML-4050 / 4055 / 4550 / 4551 / Xerox Phaser 3600
Чистящее лезвие  - Samsung Samsung ML-4050 / 4055 / 4550 / 4551 / Xerox Phaser 3600
Вал переноса - Samsung Samsung ML-4050 / 4055 / 4550 / 4551 / Xerox Phaser 3600
Дозирующее лезвие - Samsung ML-4050 / 4055 / 4550 / 4551 / Xerox Phaser 3600

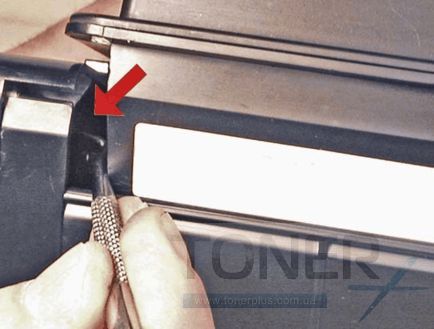

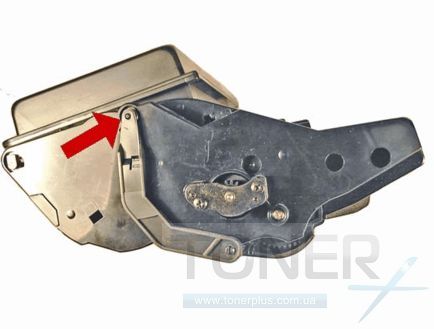

 Отщелкните справа крепление шторки фотобарабана.

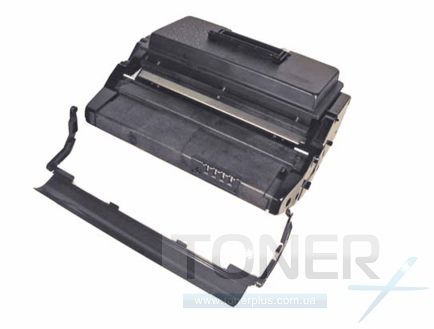

Теперь отщелкните крепление слева и снимите шторку.

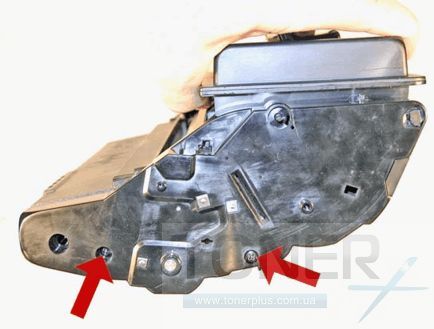

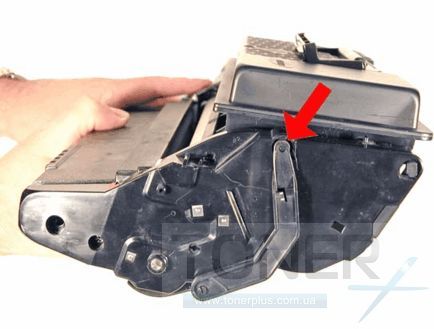

Открутите два винта слева.

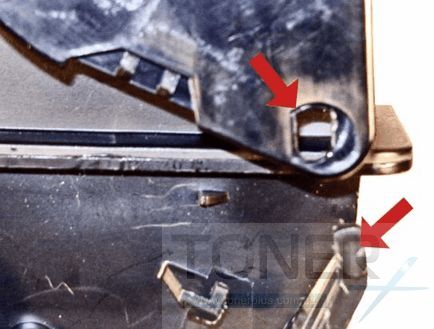

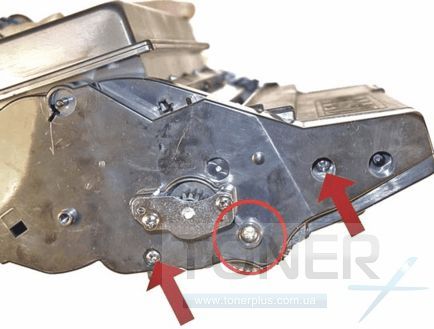

Открутите справа винты обозначенные стрелками. Винт обведенный кружком — не трогайте.

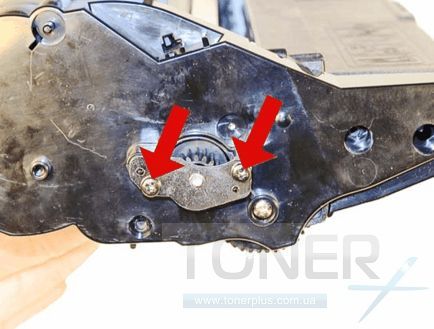

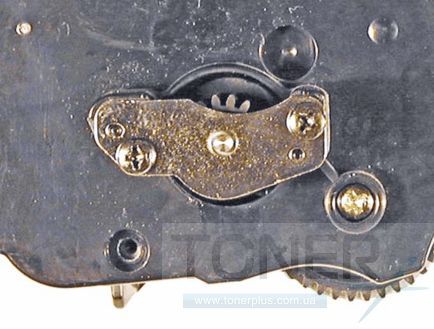

Теперь открутите два винта на металической пластине, на правой стороне картриджа.

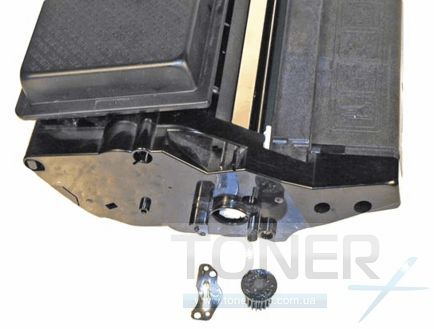

Снимите пластину и шестеренку.

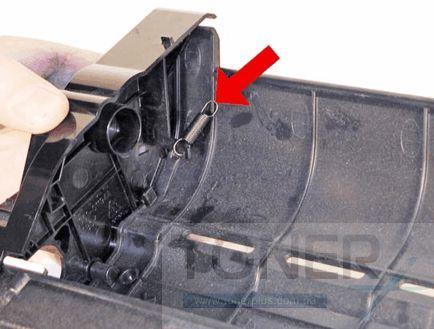

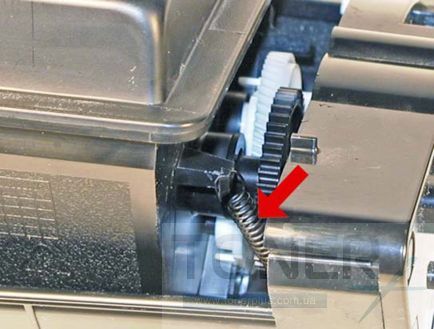

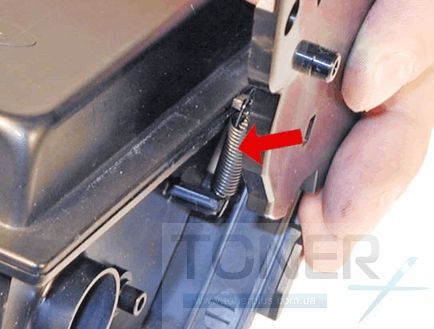

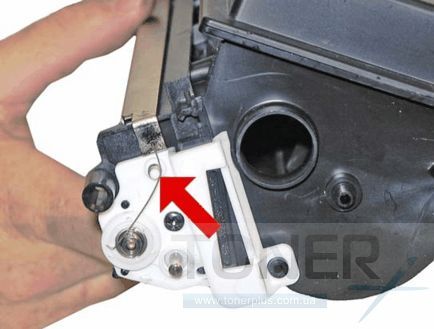

Подцепите крючком и снимите две пружины на задней части бункера для тонера.

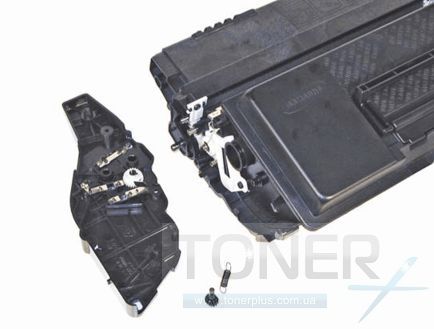

Проверните левую крышку по часовой стрелке и снимите ее, пружину и черную втулку.

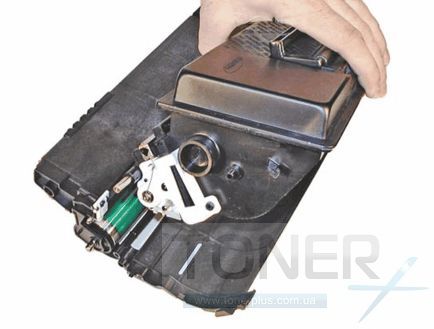

Вытащите металлический стержень и отделите бункер для тонера.

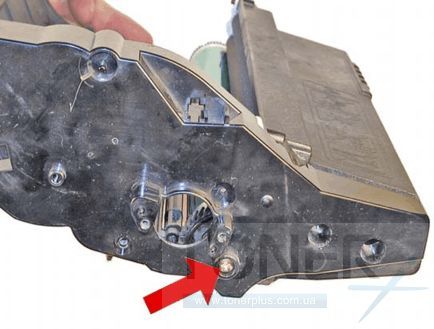

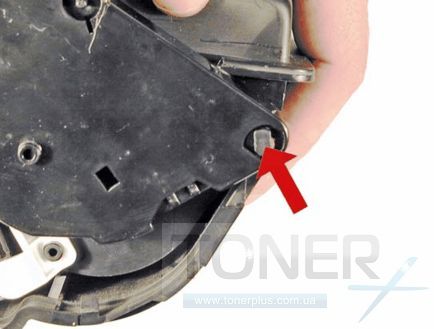

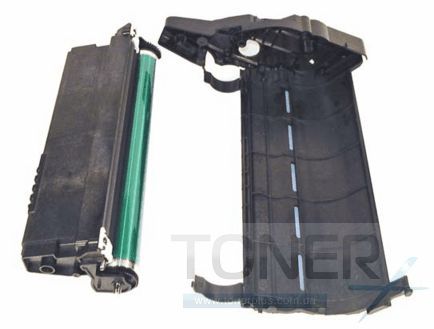

Теперь открутите последний винт на правой крышке и отделите бункер для отработанного тонера от нижней крышки.

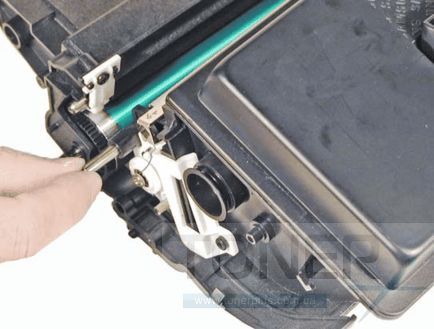

Снимите металлический штифт фотобарабана, вытащив движением на себя со стороны меньшей шестерни.

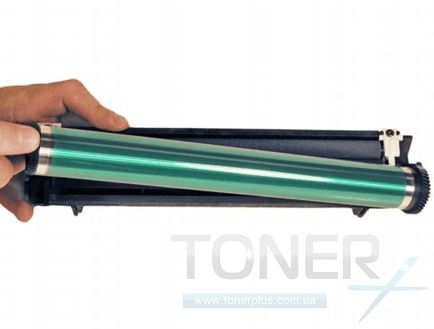

Снимите фотобарабан.

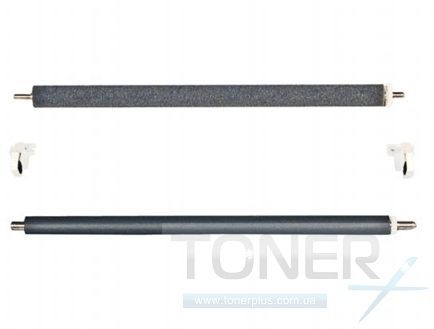

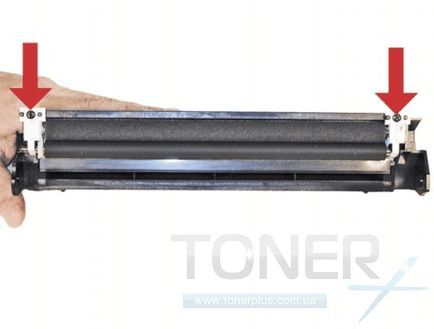

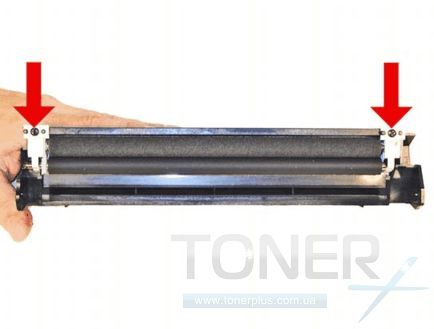

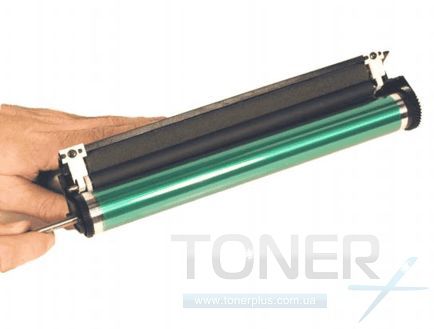

Открутите два винта и снимите вал первичного заряда и чистящий вал. Очистите вал первичного заряда при помощи ватного диска смоченного в изопропиловом спирте. Чистящий вал продуйте компрессором.

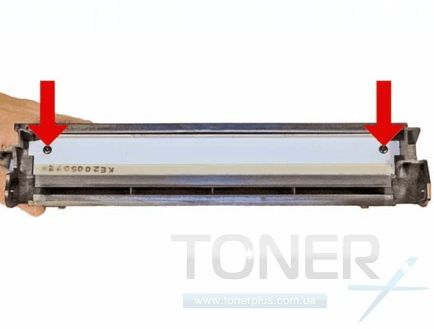

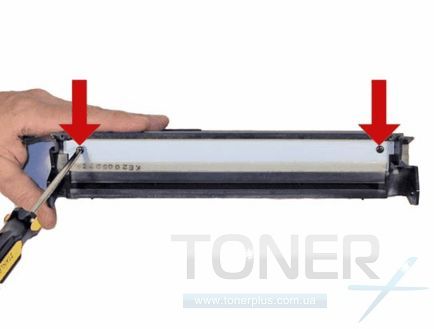

Открутите два винта снимите лезвие очистки.


Тщательно вычистите отработанный тонер и установите лезвие обратно. Зафиксируйте лезвие двумя винтами.

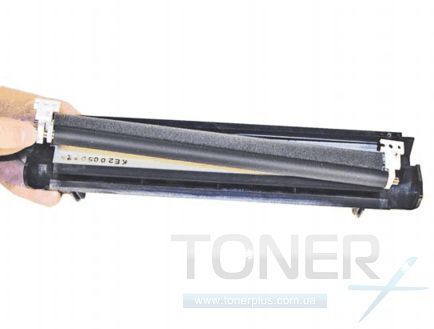

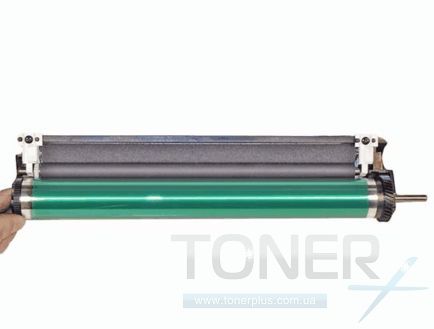

Протрите вал первичного заряда и чистящий вал сухой чистой тряпкой и установите на место.

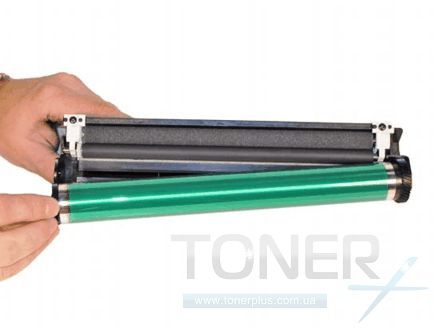

Установите на место фотобарабан.


Вставьте штифт со стороны большей шестерни.

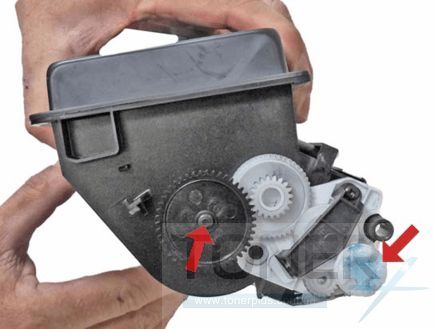

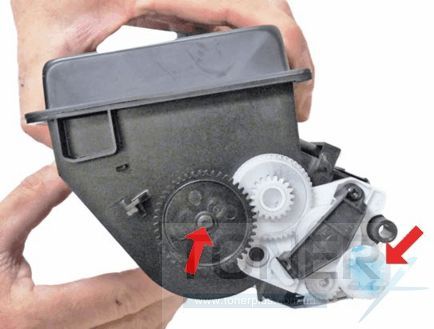

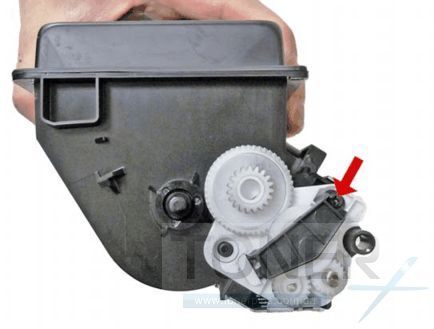

Переходим к другой части: Снимите шестерни отмеченные стрелками.

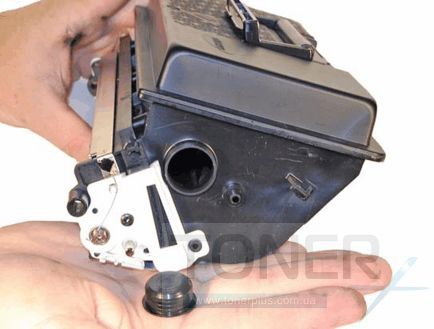

С другой стороны достаем пробку и высыпаем остатки тонера. Тщательно вычистите бункер от остатков тонера, для этого лучше использовать тонерный пылесос или компрессор.

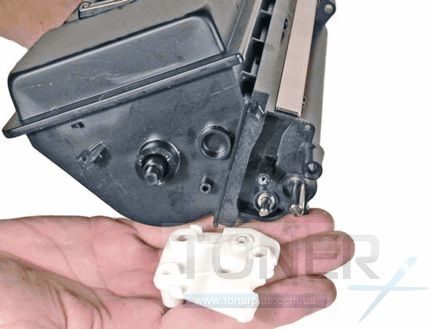

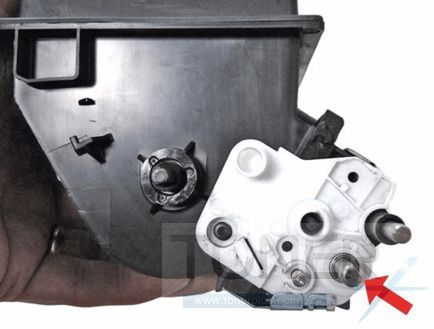

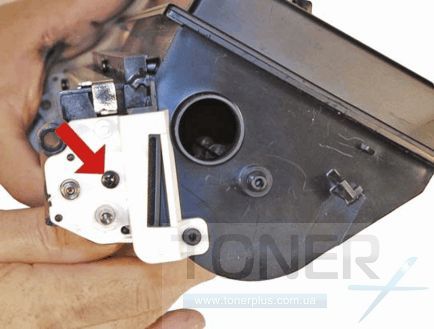

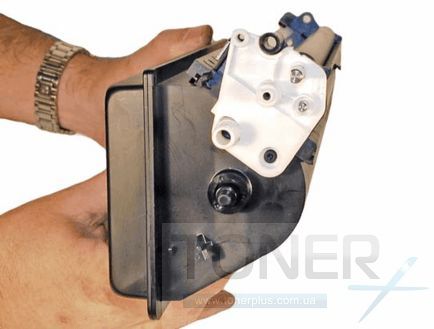

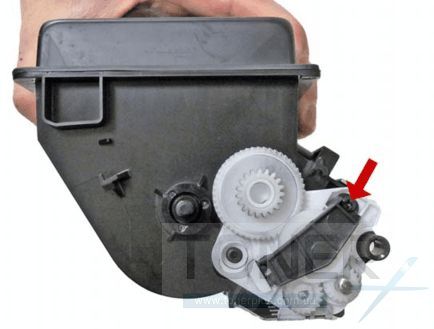

Откручиваем один винт и снимаем держатель, подшипник и остальные шестерни.

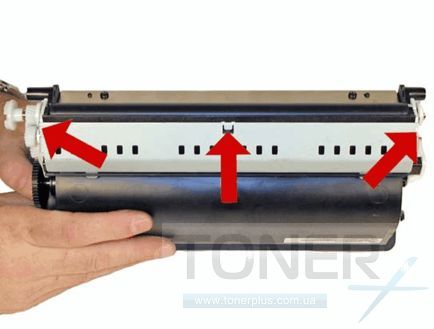

Аккуратно приподнимаем фиксаторы и снимаем нижнюю металлическую пластину.




Снимите правое крепление вала переноса.

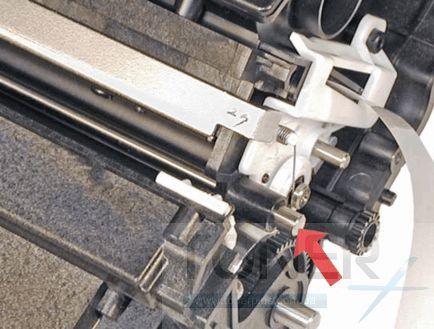

Снимите слева пружину и подшипник.



Открутите один винт и снимите левое крепление вала переноса.

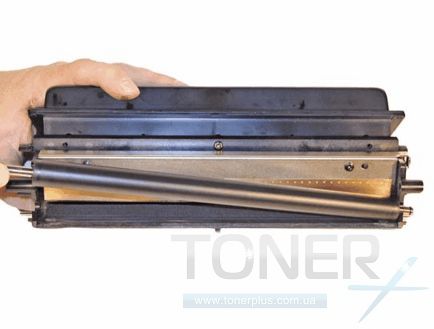

Снимите вал переноса и протрите его сухой чистой тряпкой от остатков тонера.

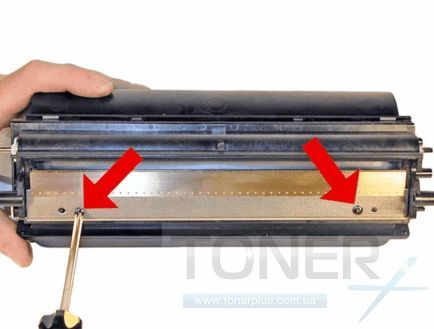

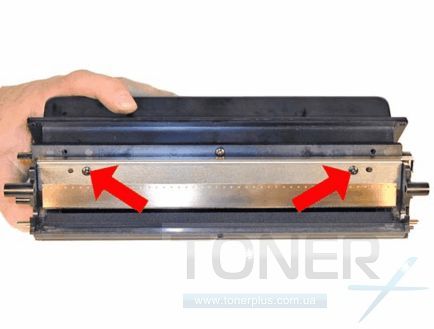

Открутите два винта и снимите дозирующее лезвие.

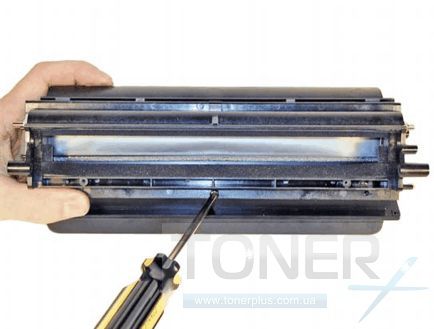

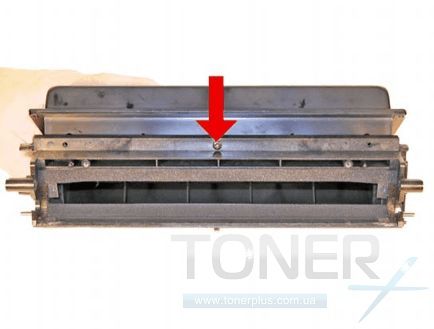

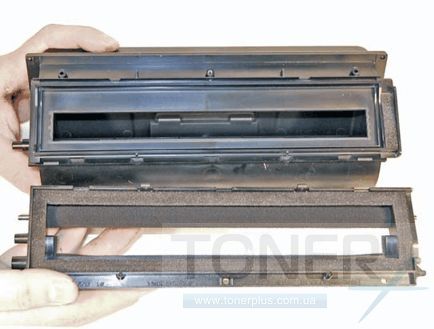

Открутите один винт и снимите верхнюю часть бункера.

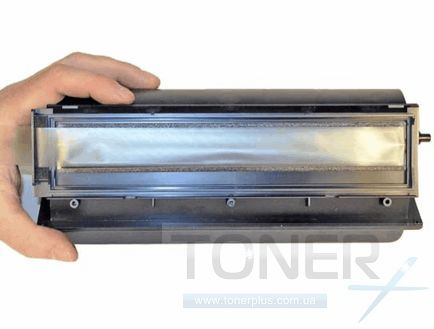

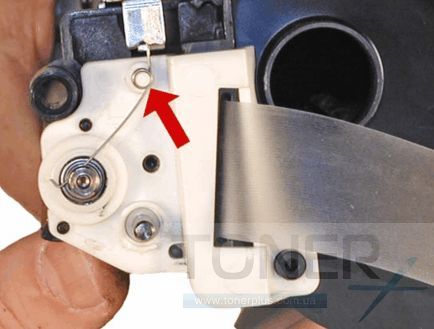

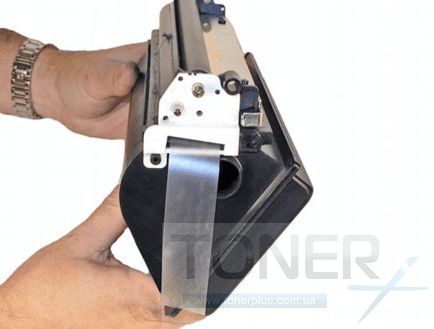

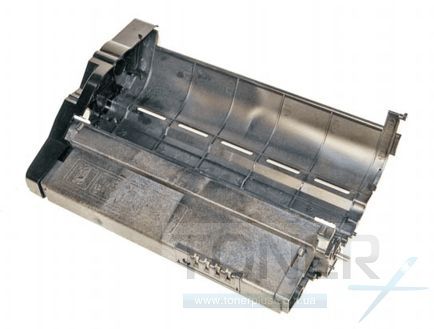

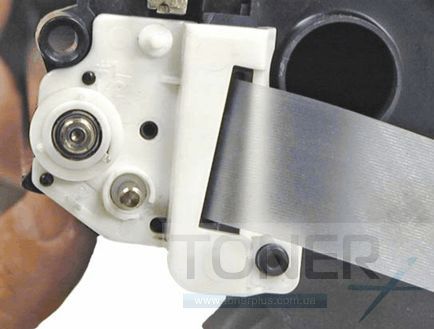

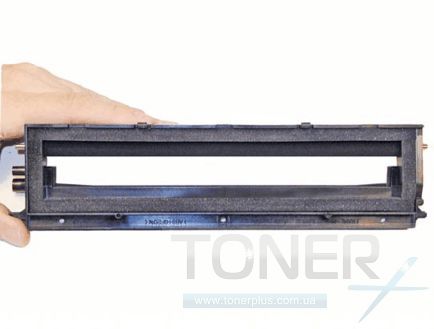

Тщательно очистите бункер и его верхнюю часть от остатков тонера. Установите чеку, вклейте ленту в бункер и выведите ее конец.
Чеку устанавливать не обязательно.

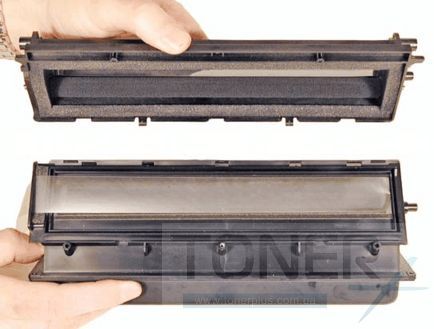

Установите и зафиксируйте верхнюю часть.



Протрите дозирующее лезвие сухой чистой тряпкой и установите на место. Зафиксируйте его двумя винтами.

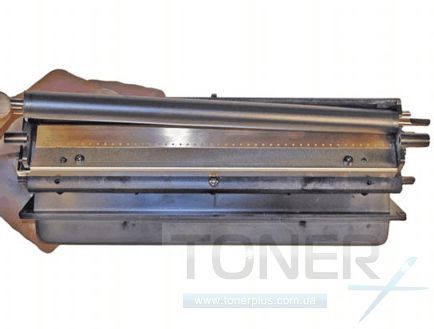

Установите вал переноса.


Установите крепления вала перноса.



Установите на левое крепление подшипник и пружину.

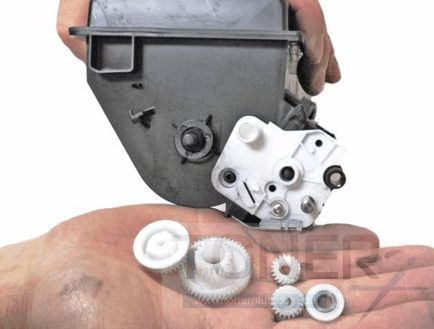

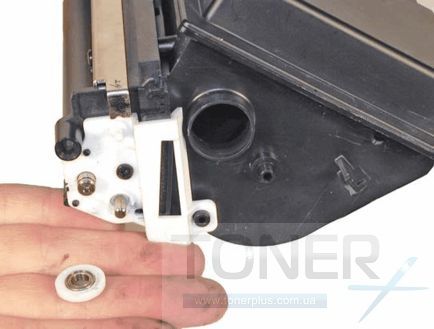

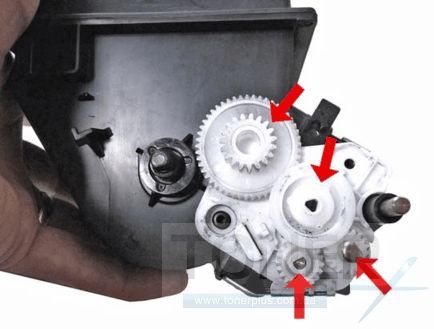

Установите справа подшипник, шестерни и держатель.




Установите две последние шестерни и нижнюю пластину.

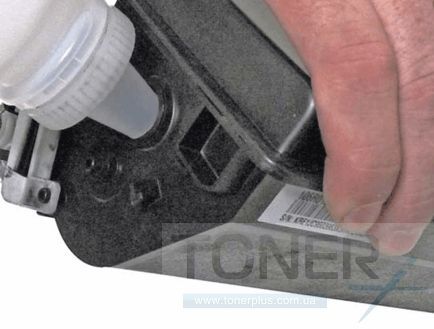

Засыпаем новый тонер. Для ML-D4550A — 350 грамм, для ML-D4550B — 600 грамм.

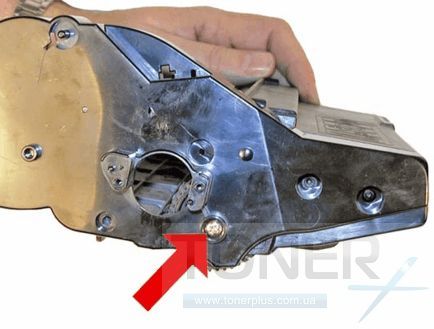

Соедините бункер для отработанного тонера с нижней частью и зафиксируйте их винтом.



Установите на место черную втулку и пружину справа.



Установите бункер для тонера и натяните пружину.


Вставьте металлический стержень.


Оденьте левую крышку и натяните пружину.



Проверните крышку против часовой стрелки и оденьте ее на картридж.

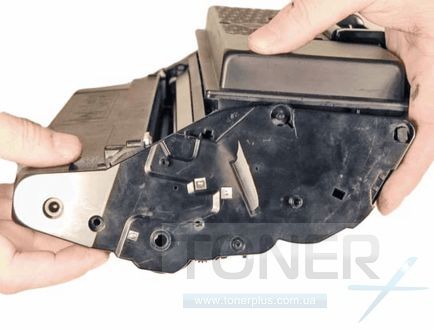

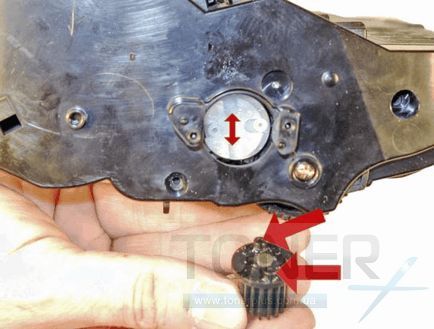

Установите справа шестеренку и пластину. Вкрутите все винты на правой крышке.

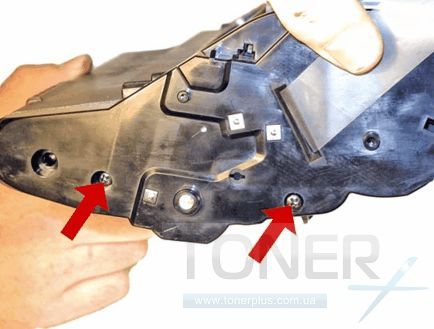

Вкрутите два винта на крышке слева.

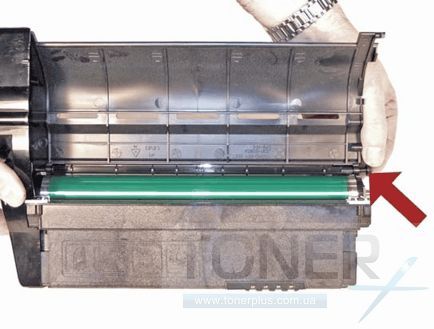

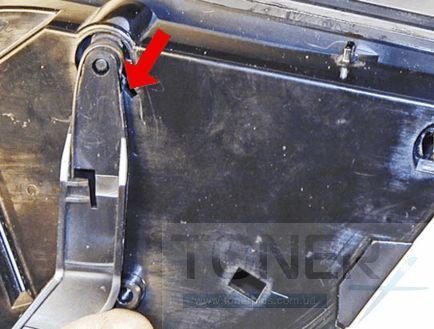

Установите шторку фотобарабана. Проследите чтобы пружина встала в свое гнездо.

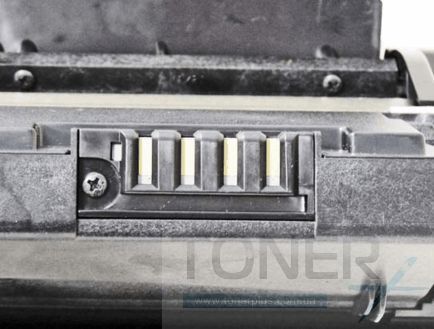

Замените чип. Для этого открутите винт и снимите пластину. После замены прикрутите пластину обратно.

Картридж готов.
