Інструкція із заправлення картриджа Samsung ML-1210D3 / ML-1210 / ML-1010 / ML-1250 / ML-4500 / ML-4600 / Lexmark E210 / Xerox 109R00639
Інструкція із заправлення картриджа Samsung ML-1210D3 / ML-1210 / ML-1010 / ML-1250 / ML-4500 / ML-4600 / Lexmark E210 / Xerox 109R00639
Тонер для использования в серии Samsung ML-1210/1710
Фотобарабан - SAMSUNG ML-1210/1250/2571N/4500/Xerox Phaser 3110/Lexmark E210
Вал первичного заряда - SAMSUNG ML-1210/1250/2571N/4500/Xerox Phaser 3110/Lexmark E210
Чистящее лезвие - SAMSUNG ML-1210/1250/2571N/4500/Xerox Phaser 3110/Lexmark E210
Вал переноса - SAMSUNG ML-1210/1250/2571N/4500/Xerox Phaser 3110/Lexmark E210
Дозирующее лезвие - SAMSUNG ML-1210/1250/2571N/4500/Xerox Phaser 3110/Lexmark E210
С верхней крышки картриджа выкрутите пять винтов, как показано на рисунке
Найдите на передней или задней части картриджа две защёлки. С помощью плоской отвёртки нажмите на защелки и снимите верхнюю крышку картриджа. Очистите бункер от остатков тонера, для этого лучше использовать тонерный пылесос или компрессор
С правой стороны картриджа открутите три винта и снимите боковую крышку.
С левой стороны тоже открутите три винта и тоже снимите боковую крышку
Очистите крышки от тонера и смажьте отверстия для шестерней. Ось фотобарабана смажьте токопроводящей смазкой
Снимите контактную пружинку
Снимите боковой стабилизатор
Для этого нужно маленькой плоской отверткой вывести из зацепления нижнюю и верхнюю защелки, затем поддеть за боковую поверхность стабилизатора и снять его, стараясь не повредить поролоновый уплотнитель, наклеенный на внутреннюю поверхность
Снимите вал переноса тонера. Тщательно очистите его от тонера при помощи ватного диска смоченного в изопропиловом спирте
Аккуратно очистите дозирующее лезвие не снимая его с картриджа. Затем очистите уплотнительное лезвие вала переноса. Проверите уплотнители лезвия или они герметично приклеены, если есть необходимость переклейте его используя узкий двухсторонний скотч или клей-герметик
В случае поломки мешалки тонера, вытолкнуть плоской отверткой пластмассовый штифт, удерживающий мешалку тонера, и аккуратно достаньте ее из картриджа
Проверьте фетровый вал на наличие дефектов, если такие имеются замените его.
Перед тем как приступить к замене фетрового фала, необходимо снять боковой стабилизатор. Для этого необходимо с помощью маленькой плоской отвертки вывести из зацепления нижнюю и верхнюю защелки. Затем поддеть за боковую поверхность стабилизатора и изъять его.
Для снятия фетрового вала, необходимо очень осторожно, что бы не повредить уплотнительный поролон, сместить вал в правую сторону и вытянуть его
Более сложный, но в то же время более надежный метод замены фетрового вала. Сделать надрезы с обоих концов дозирующего лезвия и удалить фетровый вал вместе с поролоновыми уплотнителями. Установка фетрового вала производится в обратном порядке. После установки провести дополнительное уплотнение поролоном в местах разреза
Установить боковой стабилизатор с двух сторон картриджа. При установке стабилизатора с правой стороны, не забудьте установить контактную пружинку
Установить фотобарабан, удерживая его за косозубые шестерни
Установить чистящее лезвие и закрепите его двумя винтами.
Установить обратно на свои места предварительно очищенные и смазанные шестерни
Установить вал первичного заряда
Шестерня фотобарабана и вала первичного заряда должны совпадать
Установить на место левую и правую боковые крышки и прикрутите их винтами. Убедиться что вал первичного заряда установлен верно в свои держатели
Установите верхнюю крышку и прикрутите ее пятью винтами.
Засыпать через горловину тонер и закройте её пробкой
|
Ресурс, стр. |
2500 |
|
Относительно совместимый тонер: |
Samsung ML-1210/1710 / Xerox Phaser P8ex / Epson 5200/5700 / Lexmark Optra E310 |
|
Масса тонера: |
80 грамм |
|
Чип: |
нет |
Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка
Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка
Тонер для использования в серии Samsung ML-1210/1710
Фотобарабан - SAMSUNG ML-1210/1250/2571N/4500/Xerox Phaser 3110/Lexmark E210
Вал первичного заряда - SAMSUNG ML-1210/1250/2571N/4500/Xerox Phaser 3110/Lexmark E210
Чистящее лезвие - SAMSUNG ML-1210/1250/2571N/4500/Xerox Phaser 3110/Lexmark E210
Вал переноса - SAMSUNG ML-1210/1250/2571N/4500/Xerox Phaser 3110/Lexmark E210
Дозирующее лезвие - SAMSUNG ML-1210/1250/2571N/4500/Xerox Phaser 3110/Lexmark E210
С верхней крышки картриджа выкрутите пять винтов, как показано на рисунке

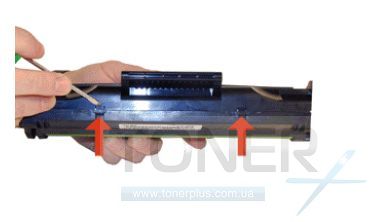

Найдите на передней или задней части картриджа две защёлки. С помощью плоской отвёртки нажмите на защелки и снимите верхнюю крышку картриджа. Очистите бункер от остатков тонера, для этого лучше использовать тонерный пылесос или компрессор

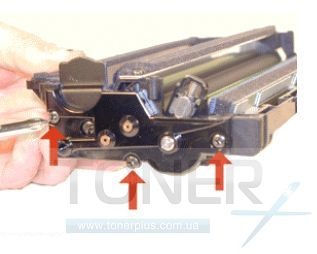

С правой стороны картриджа открутите три винта и снимите боковую крышку.

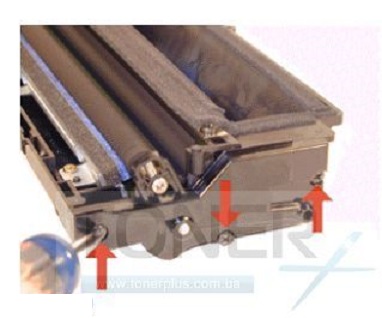

С левой стороны тоже открутите три винта и тоже снимите боковую крышку
Очистите крышки от тонера и смажьте отверстия для шестерней. Ось фотобарабана смажьте токопроводящей смазкой

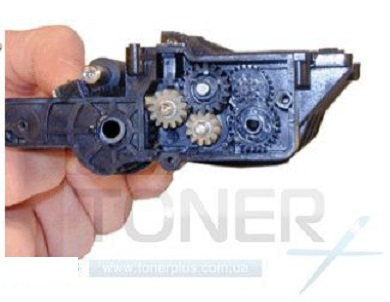

Очистите от тонера и грязи (для этого лучше использовать компрессор) блок шестерней и смажьте их соликоновой смазкой

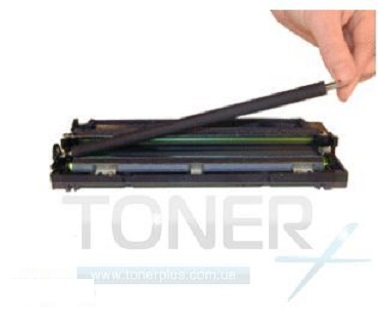

Снимите вал первичного заряда и очистите его от остатков тонера. Для чистки лучше использовать ватный диск смоченный в изопропиловом спирте.

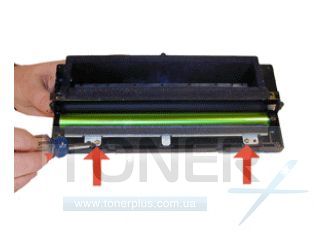

Открутите два винта, удерживающие лезвие очистки
Осторожно поднимите его вверх, удерживая за края. Осмотрите его наличие дефектов, если такие имеются, замените его

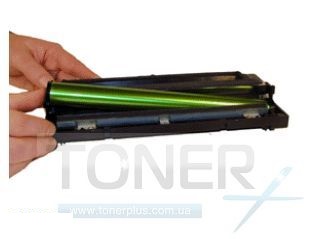

Снимите фотобарабан удерживая его за косозубые шестерни
Снимите боковой стабилизатор
Для этого нужно маленькой плоской отверткой вывести из зацепления нижнюю и верхнюю защелки, затем поддеть за боковую поверхность стабилизатора и снять его, стараясь не повредить поролоновый уплотнитель, наклеенный на внутреннюю поверхность
Снимите вал переноса тонера. Тщательно очистите его от тонера при помощи ватного диска смоченного в изопропиловом спирте
Аккуратно очистите дозирующее лезвие не снимая его с картриджа. Затем очистите уплотнительное лезвие вала переноса. Проверите уплотнители лезвия или они герметично приклеены, если есть необходимость переклейте его используя узкий двухсторонний скотч или клей-герметик
В случае поломки мешалки тонера, вытолкнуть плоской отверткой пластмассовый штифт, удерживающий мешалку тонера, и аккуратно достаньте ее из картриджа
Проверьте фетровый вал на наличие дефектов, если такие имеются замените его.
Перед тем как приступить к замене фетрового фала, необходимо снять боковой стабилизатор. Для этого необходимо с помощью маленькой плоской отвертки вывести из зацепления нижнюю и верхнюю защелки. Затем поддеть за боковую поверхность стабилизатора и изъять его.
Для снятия фетрового вала, необходимо очень осторожно, что бы не повредить уплотнительный поролон, сместить вал в правую сторону и вытянуть его
Более сложный, но в то же время более надежный метод замены фетрового вала. Сделать надрезы с обоих концов дозирующего лезвия и удалить фетровый вал вместе с поролоновыми уплотнителями. Установка фетрового вала производится в обратном порядке. После установки провести дополнительное уплотнение поролоном в местах разреза
Установить боковой стабилизатор с двух сторон картриджа. При установке стабилизатора с правой стороны, не забудьте установить контактную пружинку
Установить фотобарабан, удерживая его за косозубые шестерни
Установить чистящее лезвие и закрепите его двумя винтами.
Установить обратно на свои места предварительно очищенные и смазанные шестерни

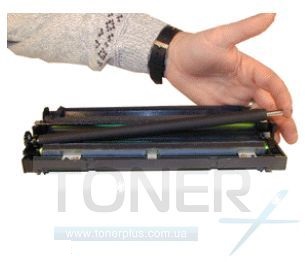

Установить вал первичного заряда
Шестерня фотобарабана и вала первичного заряда должны совпадать
Установить на место левую и правую боковые крышки и прикрутите их винтами. Убедиться что вал первичного заряда установлен верно в свои держатели
Установите верхнюю крышку и прикрутите ее пятью винтами.
Засыпать через горловину тонер и закройте её пробкой
Картридж готов к работе
