Інструкція із заправлення картриджа Samsung CLT-K503L / CLT-K503S / SL-C3010DW / SL-C3060FW

Інструкція із заправлення картриджа Samsung CLT-K503L / CLT-K503S / SL-C3010DW / SL-C3060FW

Ресурс, стр.	2500
Совместимый тонер:	Samsung CLP-300/310/315/320/325/ CLX2160/3160
Масса тонера:	80
Чип:	Замена чипа или прошивка принтера

Samsung ProXpress SL-C3010DW
Samsung ProXpress SL-C3010ND
Samsung ProXpress SL-C3060FR
Samsung ProXpress SL-C3060FW
SamsungProXpressSL-C3060ND

Номера картриджей и их ресурс:

CLT-K503SBlack 2500 страниц
CLT-K503L Чёрный 8000 страниц
CLT-C503SBlack 2500 страниц
CLT-C503L, чёрный, 5000 страниц

Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Канцелярский нож или скальпель
Термоклей
Паяльник

Необходимые принадлежности:
Ватные диски
Ватные палочки
Токопроводящая смазка
Изопропиловый спирт

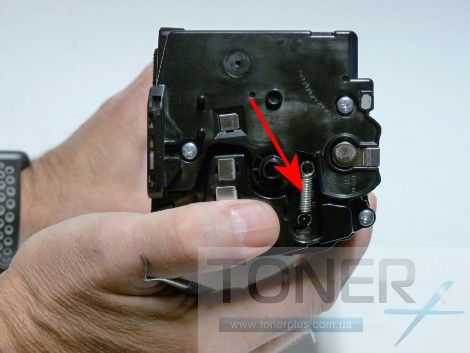

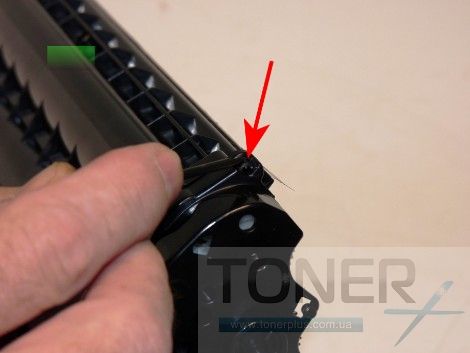

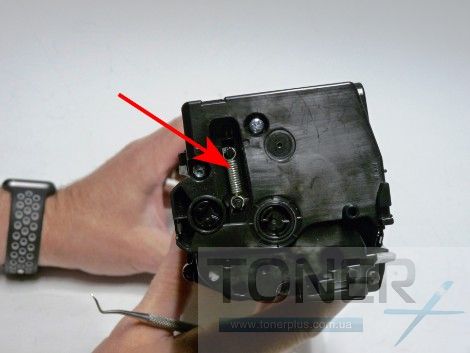

С помощью крючка или маленькой отвертки снимите пружины с обеих сторон картриджа.

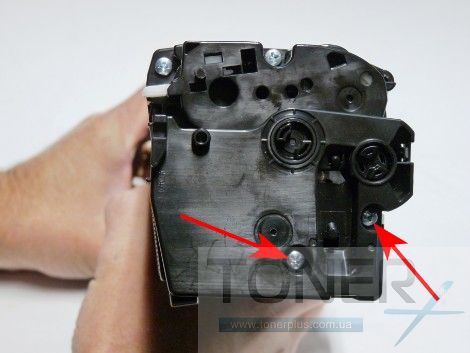

С левой стороны (без контакта) открутите два винта.

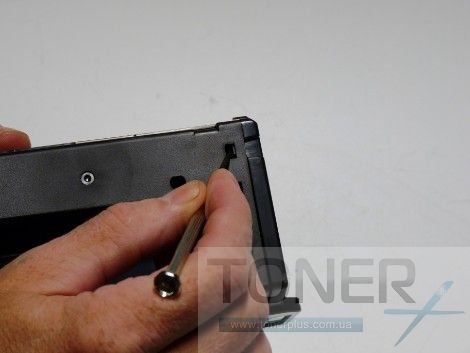

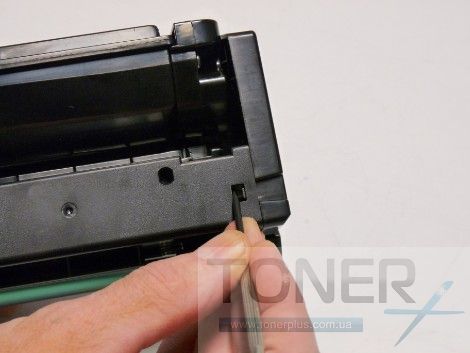

Нажмите на две защелки и снимите заглушку. Будьте осторожны, дальше обе половины могут разделится!

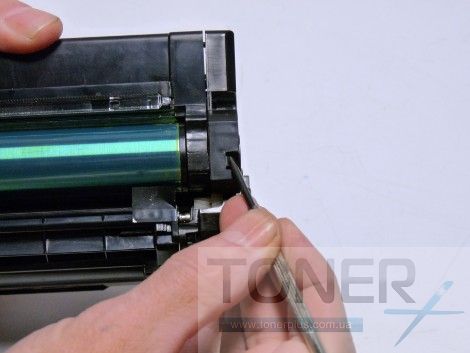

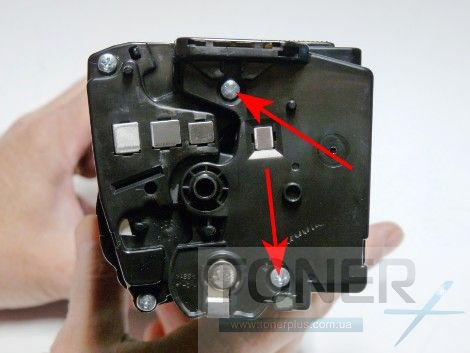

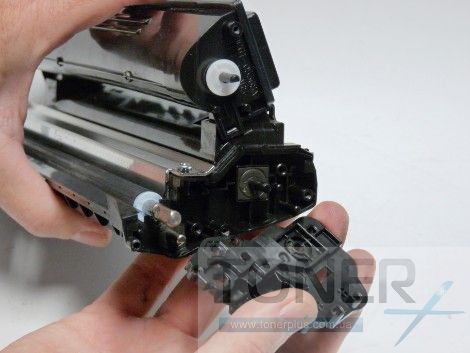

На контактной стороне половины картриджа с фотобарабаном открутите два винта, нажмите на язычок защелки и снимите заглушку.

ВНИМАНИЕ! На оси много токопроводящей смазки!

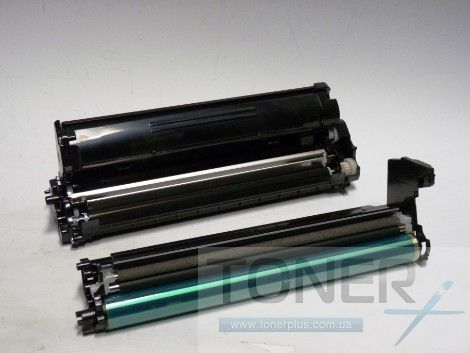

Разделите две половинки.

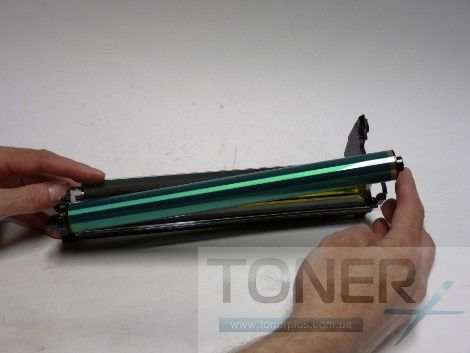

На половинке картриджа с фотобарабаном снимите фотобарабан. Аккуратно очистите его при  помощи ватного диска смоченного в изопропиловом спирте.

Снимите две белые втулки вала первичного заряда по одному с каждой стороны.

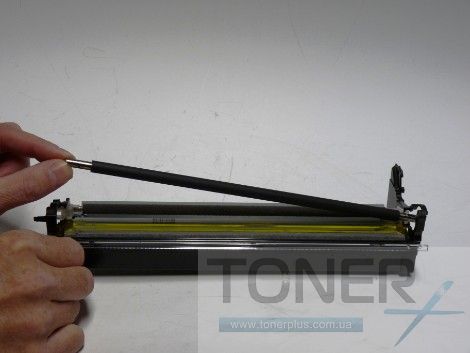

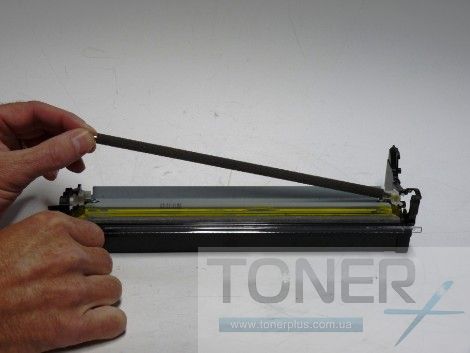

Снимите вал первичного заряда. Аккуратно очистите вал первичного заряда от остатков тонера.

Снимите чистящий вал вала первичного заряда и очистите его от тонера при помощи ватного диска смоченного в изопропиловом спирте.

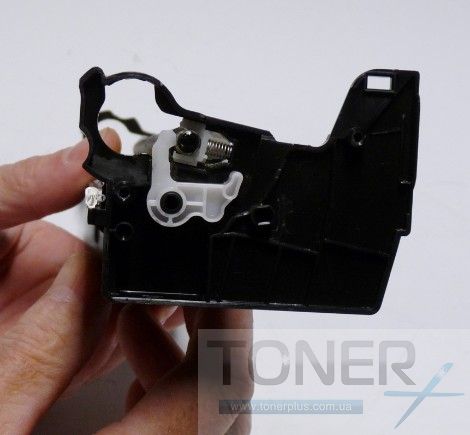

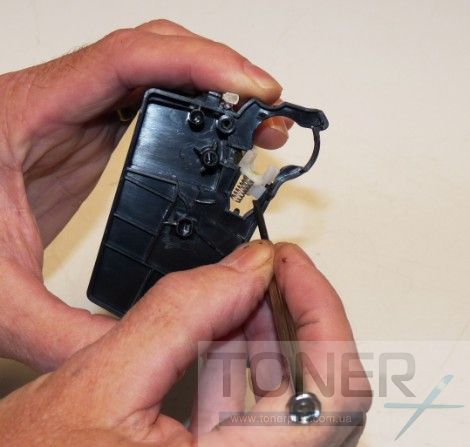

Снимите два держателя вала первичного заряда, приподнимите держатели за фиксирующие выступы.

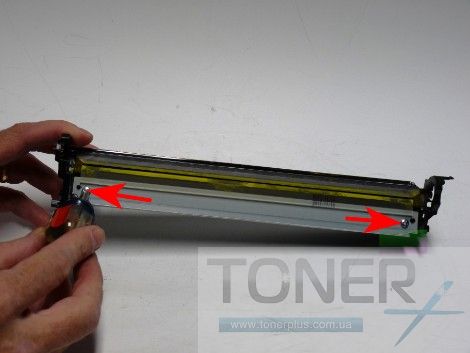

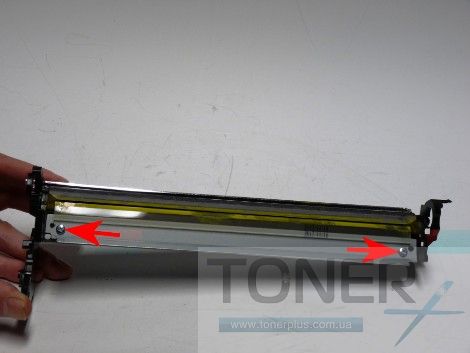

Открутите два винта и снимите лезвие очистки. Тщательно очистите кромку лезвия от остатков тонера и осмотрите ее на наличие дефектов.

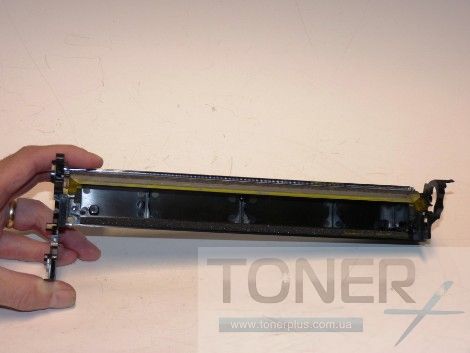

Очистите бункер от отработанного тонера. Убедитесь, что на уплотнители чистящего лезвия не попал тонер!

Установите чистящее лезвие и зафиксируйте его на два винта.

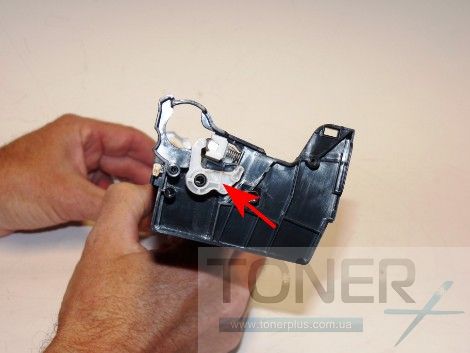

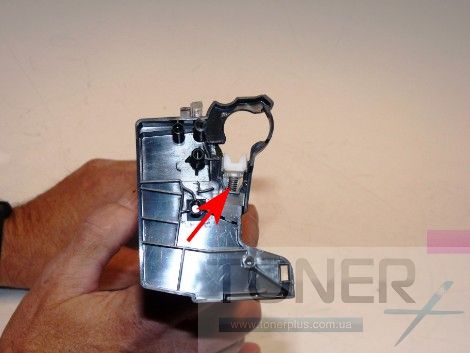

Установите два держателя вала первичного заряда и убедитесь, что пружины зафиксированы правильно.

Установите чистящий валик для вала первичного заряда.

Установите вал первичного заряда. Нанесите на посадочные места вала токопроводящую смазку.

Установите две втулки вала первичного заряда.

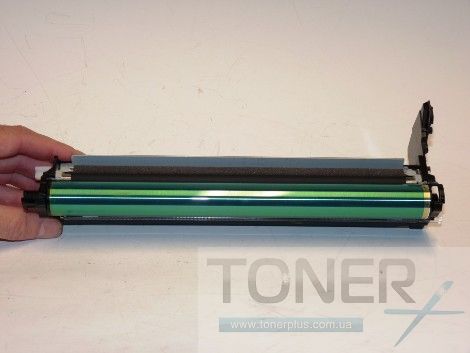

Установите фотобарабан. Нанесите токопроводящую смазку на контакт фотобарабана.

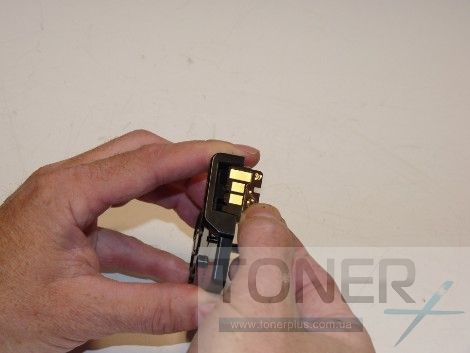

Заменить чип на торцевой крышке оси барабана.

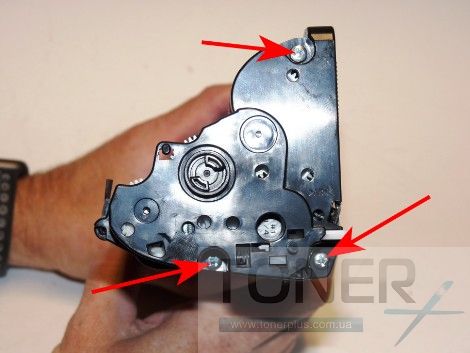

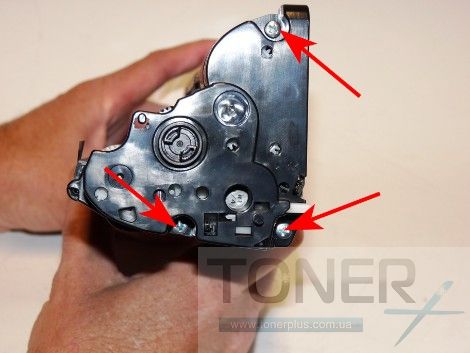

На половинке картриджа с бункером для тонера открутите три винта из торцевой крышки со стороны шестерни.

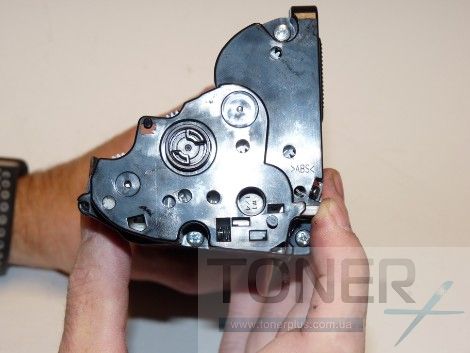

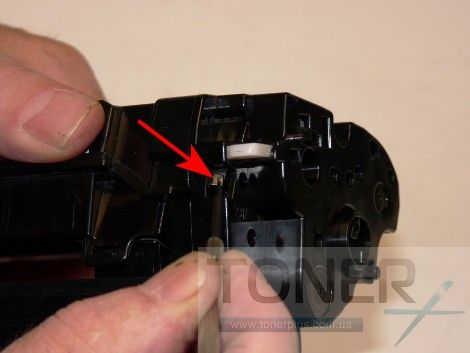

Нажмите на две защелки и снимите заглушку.

Снимите восемь шестерней.

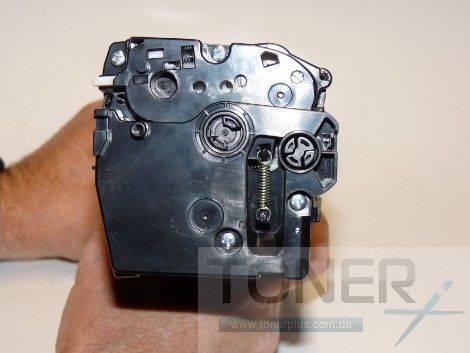

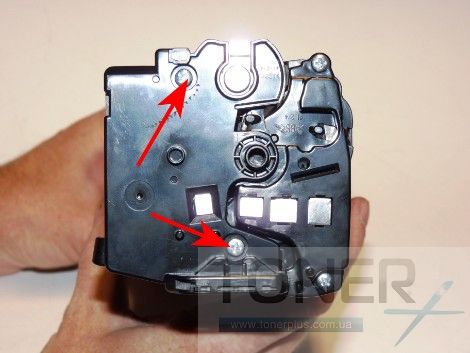

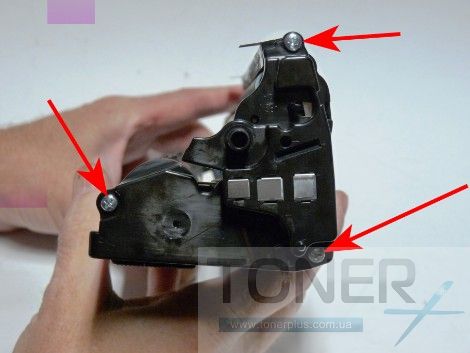

Со стороны контакта открутите три винта.

Нажмите на две защелки и снимите заглушку.

Снимите две маленькие шестерни и отложите их в сторону.

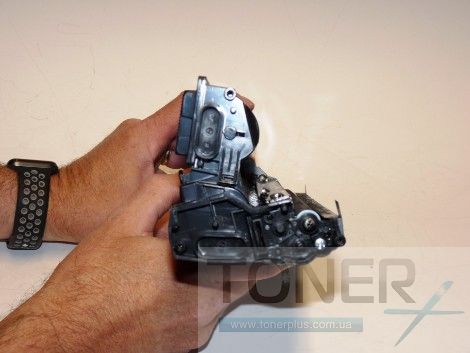

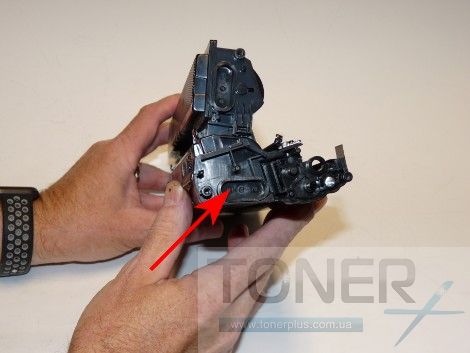

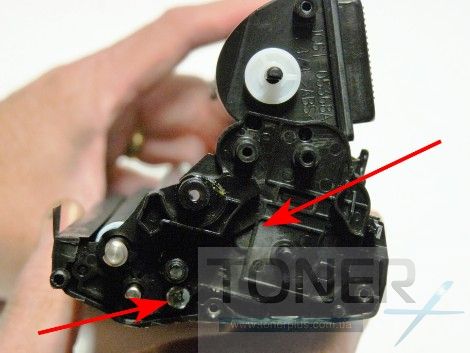

Открутите винт и снимите внутреннюю торцевую крышку со стороны шестерни картриджа.

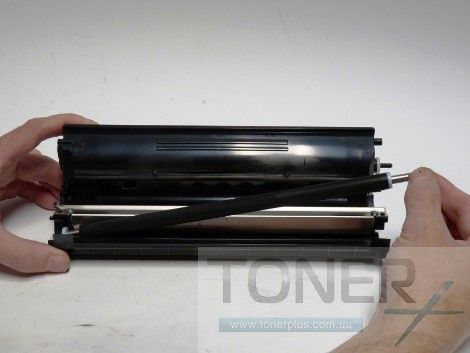

Снимите вал переноса тонера.

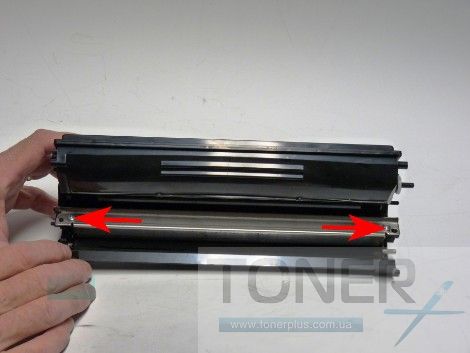

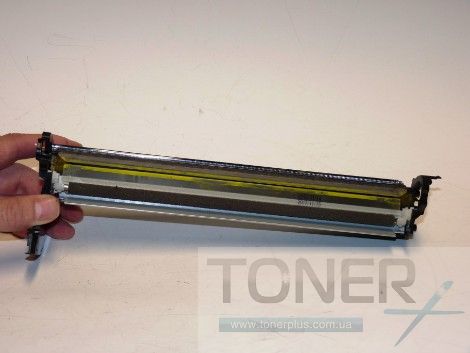

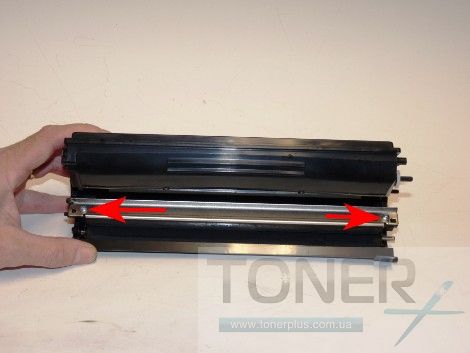

Открутите два винта и снимите дозирующее лезвие. Очистите дозирующее лезвие при помощи ватного диска смоченного в изопропиловом спирте.

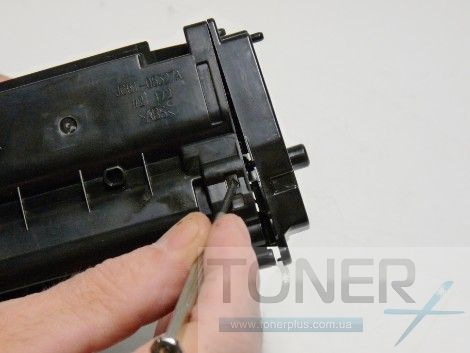

Снимите пробку на нижней половине бункера с тонером.

Вычистите весь оставшийся тонер из бункера.

Установите дозирующее лезвие и зафиксируйте его на два винта.

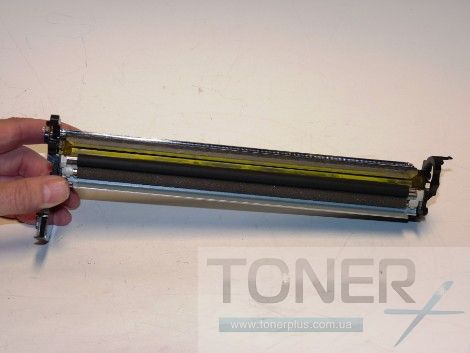

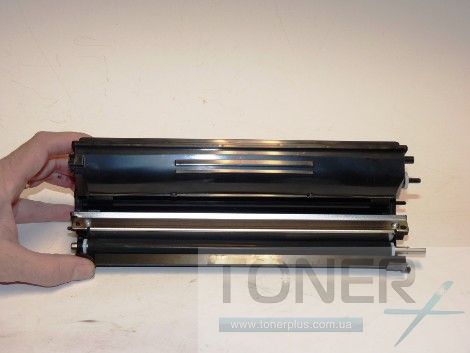

Установите назад вал переноса тонера.

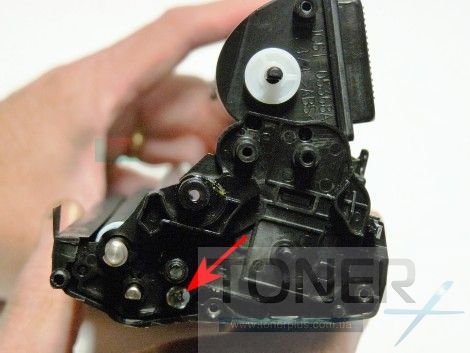

Установите внутреннюю торцевую крышку и зафиксируйте ее со стороны шестерни.

Снимите пробку отверстия с верхней половины бункера с тонером и вычистите оставшийся тонер.

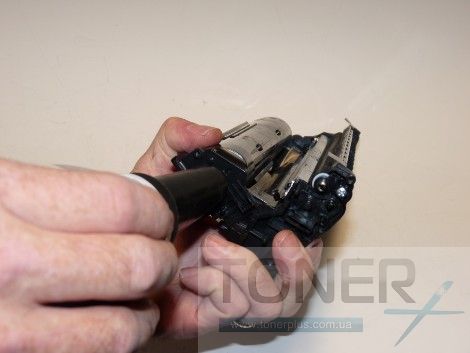

Заполните верхнюю и нижнюю камеры загрузочного бункера необходимым количеством тонера для использования в картридже Samsung-CLT-503. Используйте правильный цветной тонер для картриджа.

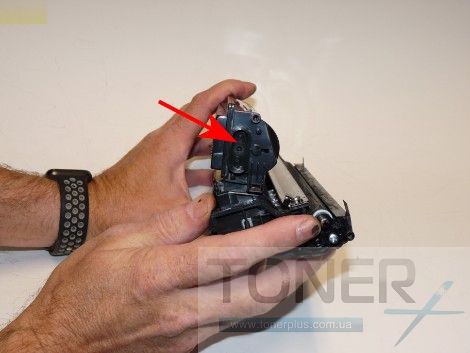

Зафиксируйте обе пробки заполнения и проверьте на утечки.

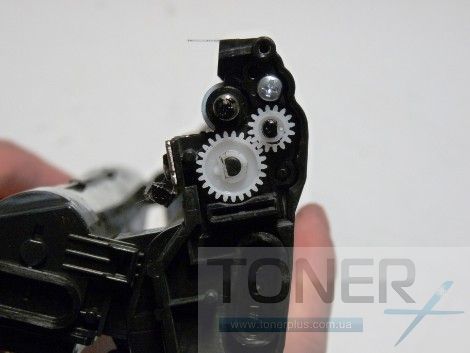

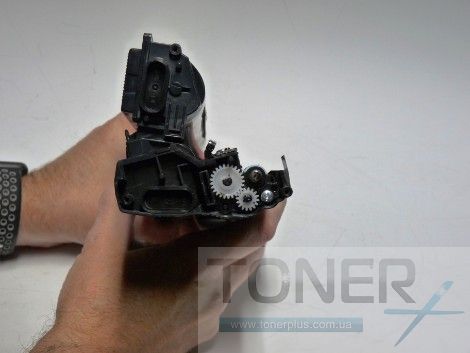

Установите две маленькие шестерни.

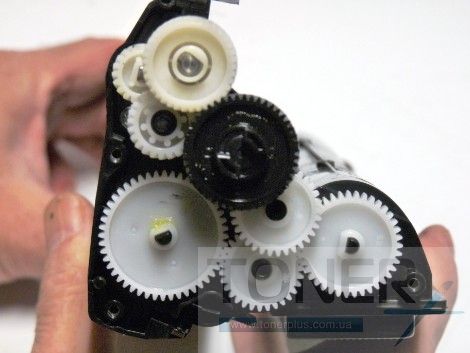

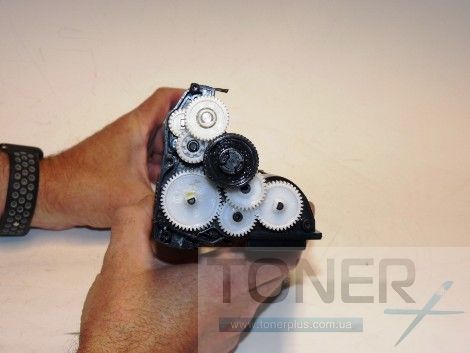

Установите восемь шестерней, как показано на рисунке. Сначала установите все 7 белых шестерней.

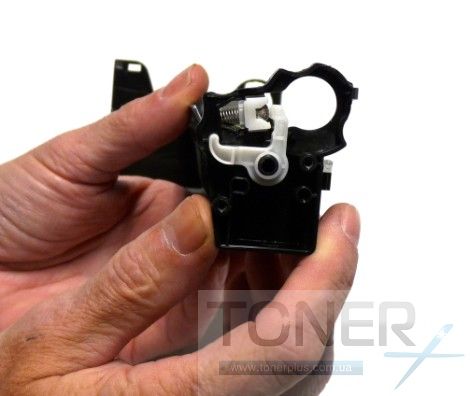

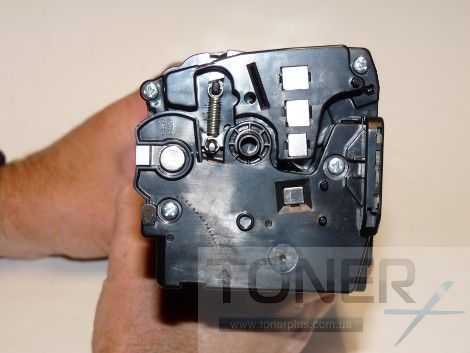

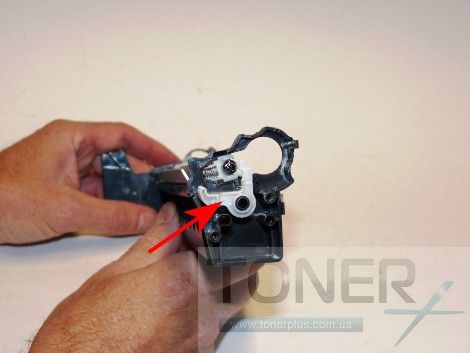

Установите торцевую крышку со стороны шестерни и зафиксируйте их на три винта. Убедитесь, что подпружиненный рычаг работает правильно.

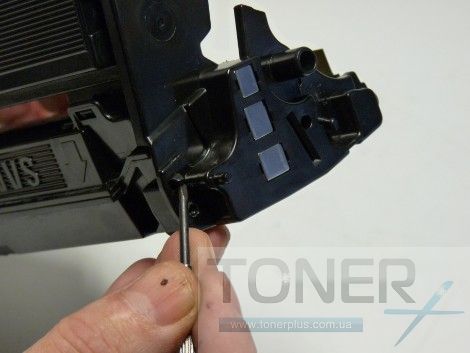

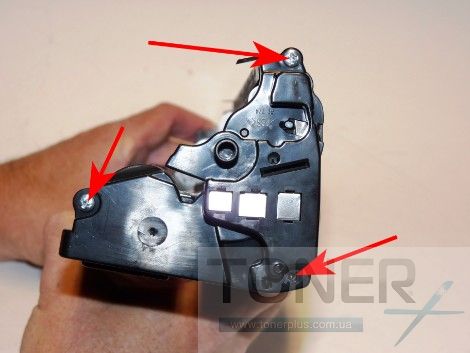

Очистите и замените проводящую смазку на всех контактах. Установите торцевую крышку со стороны контакта и зафиксируйте их на три винта.

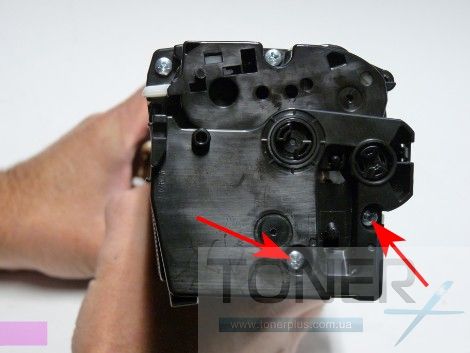

Соедините две половинки вместе. Установите бесконтактную торцевую крышку и зафиксируйте на два винта.

Очистите и замените токопроводящую смазку на торцевой крышке оси барабана. Установите торцевую крышку и зафиксируйте на два винта. Убедитесь, что вкладки заблокированы!

Установите две пружины (по одной с каждой стороны).

Картридж готов к работе.
