Інструкція із заправлення картриджа Samsung CLT-K409S / CLT-C409S / CLT-M409S / CLT-Y409S, для аппаратов Samsung CLP-310 / CLP-310N / CLP-315 / CLX-3170FN / CLX-3175.

Інструкція із заправлення картриджа Samsung CLT-K409S / CLT-C409S / CLT-M409S / CLT-Y409S, для аппаратов Samsung CLP-310 / CLP-310N / CLP-315 / CLX-3170FN / CLX-3175.



Ресурс, стр.	1500
Относительно совместимый тонер:	Samsung CLP-300/310/315/320/325/CLX2160/3160
Масса тонера:	55-70
Чип:	S3CC92112 (SECDP-1) - прошивка, замена, прошивка принтера

Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Круглогубцы

Необходимые принадлежности:
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

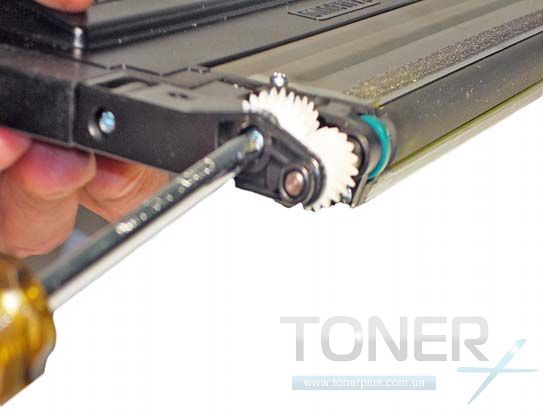

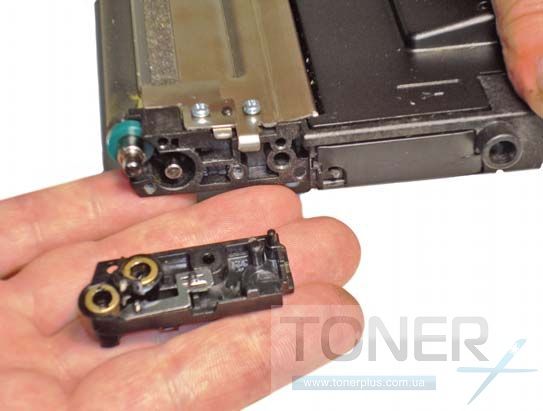

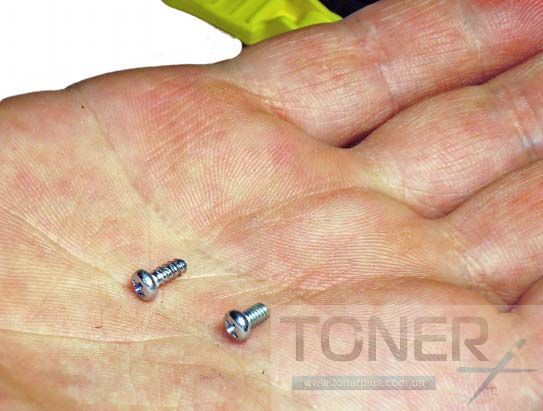

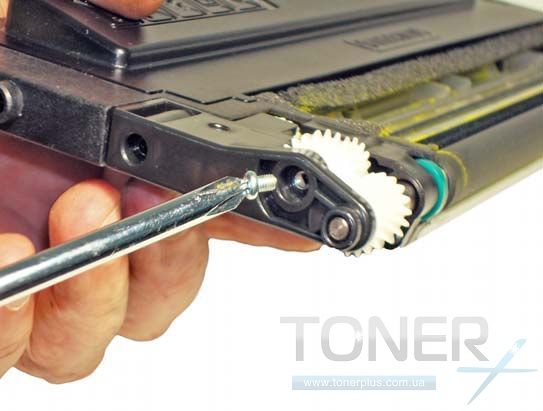

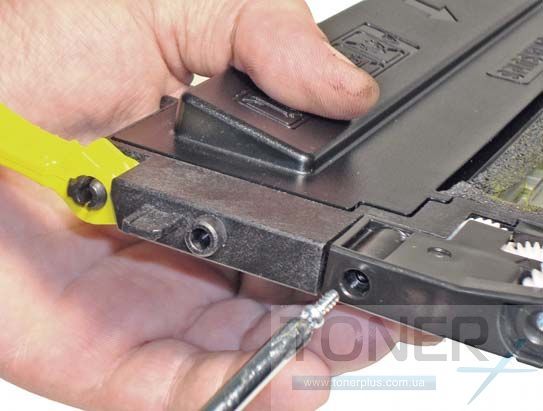

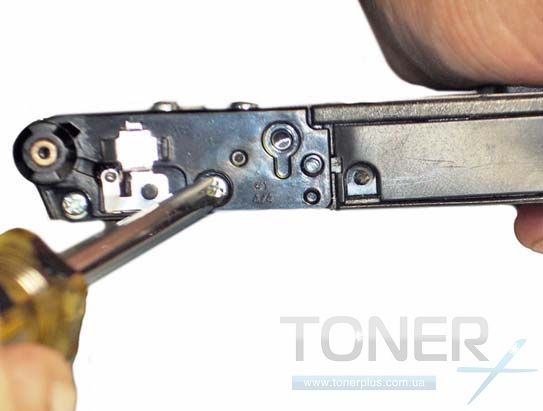

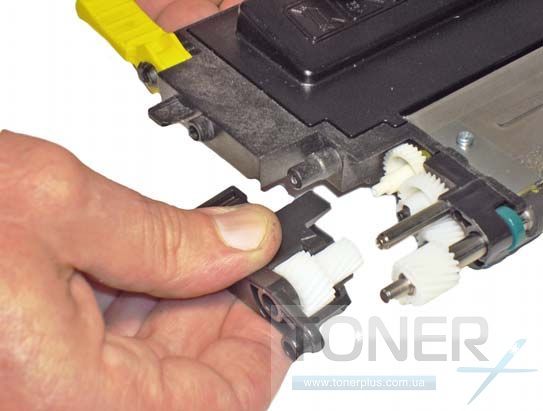

Откручиваем слева и справа по два винта и снимаем фиксаторы вала переноса.

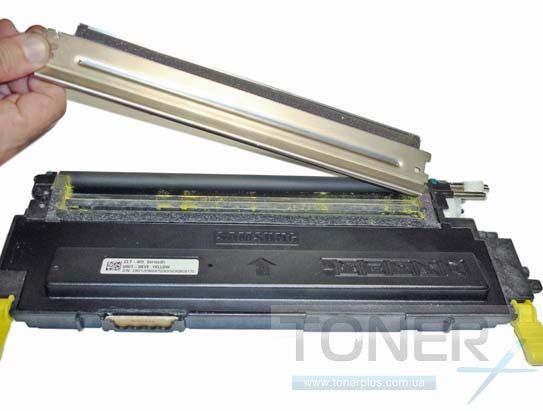

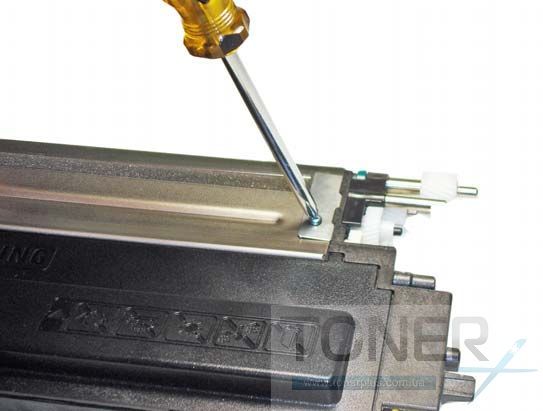

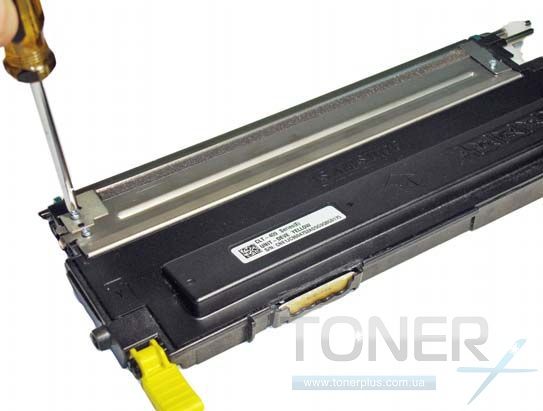

Теперь откручиваем три винта сверху и снимаем дозирующее лезвие (будьте аккуратны, на этой модели картриджа оно очень хрупкое).

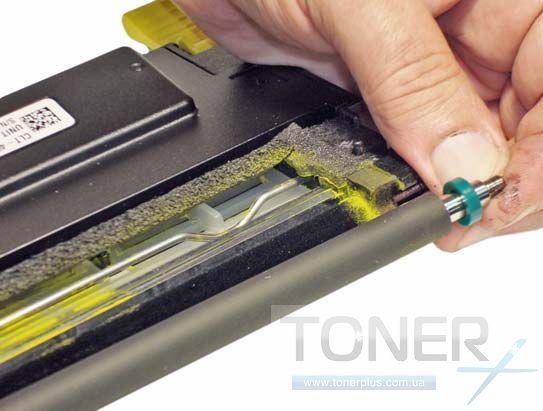

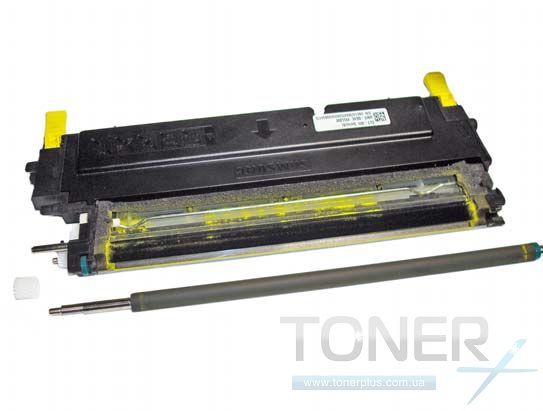

Снимаем вал переноса и протираем его ватным диском пропитанным спиртом. Внимательно осматриваем вал переноса на наличие дефектов. Если вы обнаружили ссадины и неровности на вале, его стоить заменить.

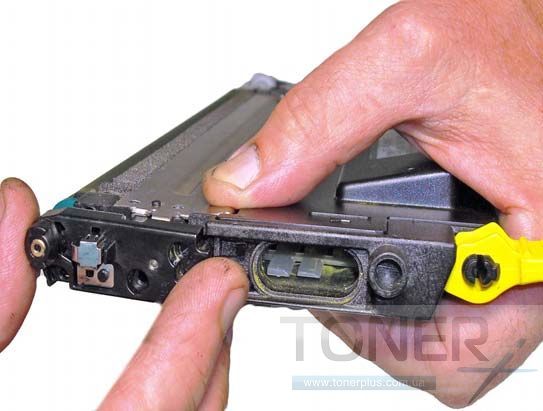

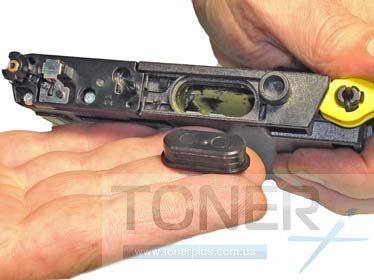

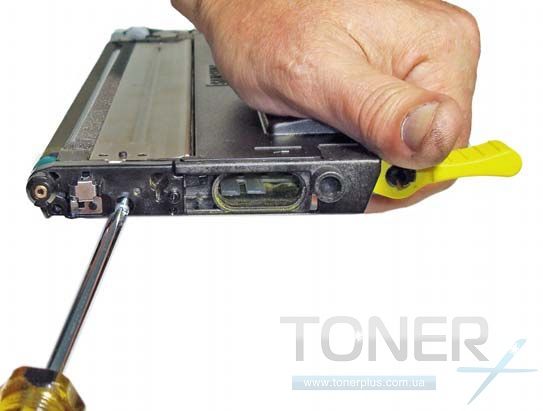

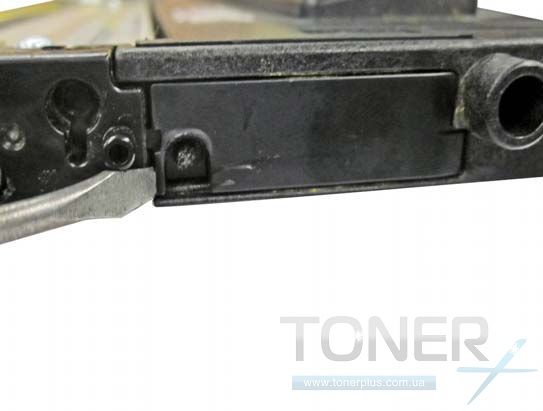

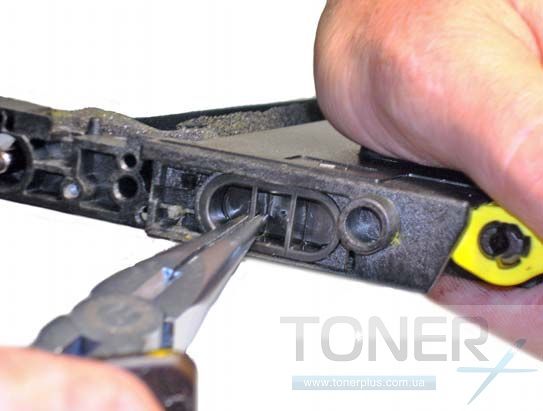

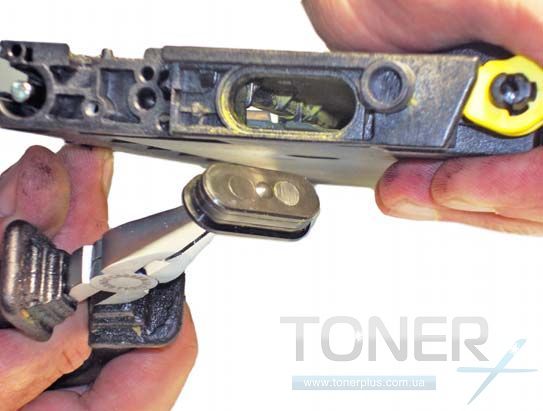

Слева вынимаем с помощью плоской отвертки защитную крышку и вынимаем пробку.

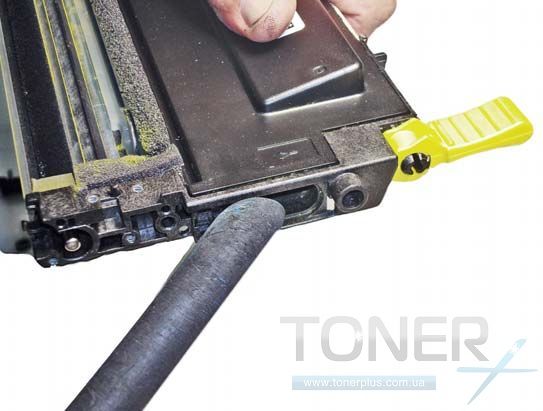

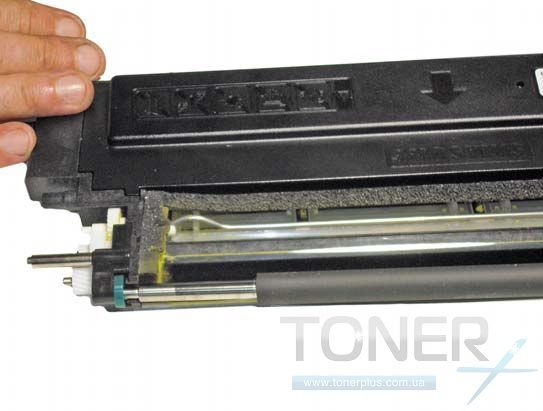

Тщательно удаляем остатки старого тонера и ставим на место вал переноса. Внимание, никогда не досыпайте новый тонер до старого (экономия вам дорого обойдется). С помощью пылесоса или компрессора удалите остатки тонера.

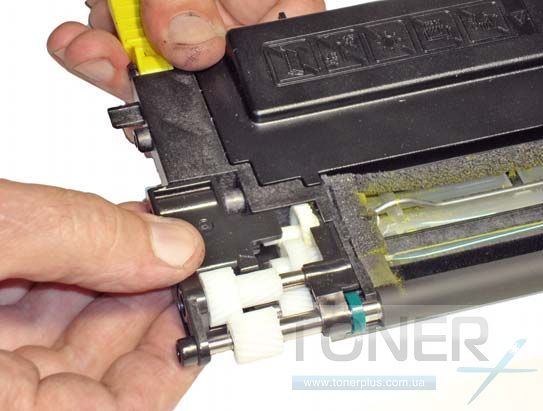

Ставим на место фиксаторы вала переноса и прикручиваем их винтами.

Ставим на место дозирующее лезвие и прикручиваем его винтами.

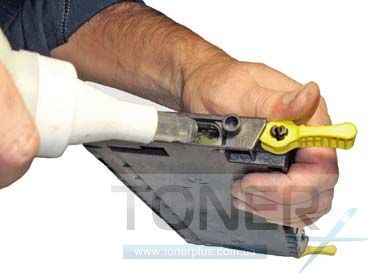

Засыпаем новый тонер. Для CLT-K409S - 70 грамм, для CLT-C409S / CLT-M409S / CLT-Y409S - 40 грамм.

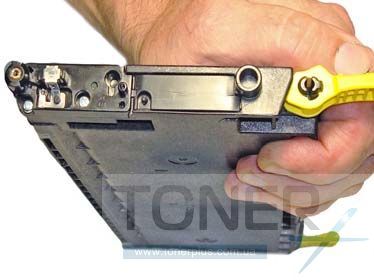

Ставим на место пробку и защитную крышку.

После аккуратно прокручиваем вал переноса и убеждаемся что тонер ложится ровным слоем.

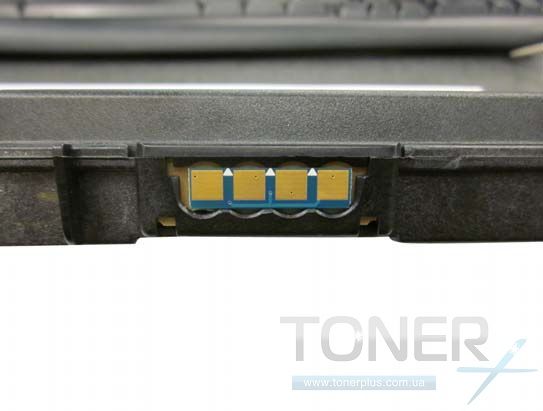

Наклеиваем новый чип поверх старого.

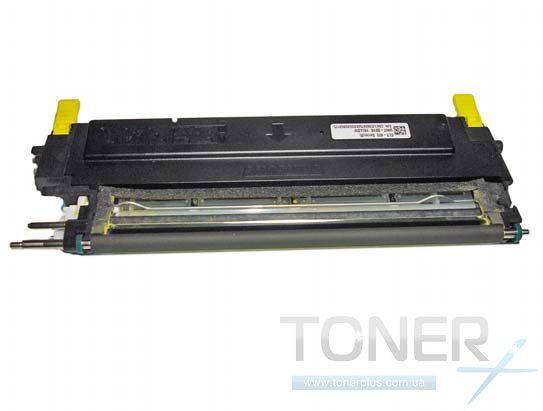

Картридж готов к работе
