Інструкція із заправлення картриджа Samsung CLT-K407S / CLP-320/CLP-325/CLX-3180/CLX-3185 / CLT-K407S/CLT-C407S/CLT-M407S/CLT-Y407S

Ресурс, стр.

1500

Cовместимый тонер

Samsung CLP-300/310/315/320/325/CLX2160/3160

Масса тонера:

60 -90

Чип:

S3CC92112 (SECDP-1) - прошивка, замена, прошивка принтера



Перед заправкой картриджа осмотрите вал переноса тонера и кромку дозирующего лезвия. Если кромка лезвия имеет дефекты, или вал переноса имеет механические повреждения поверхности, то дальнейшую заправку лучше не проводить, так как печать будет не качественной. Картридж лучше заменить но новый или приобрести первопроходный (Virgin).

 Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Канцелярский нож или скальпель
Плоскогубцы

Необходимые принадлежности:
Ватные диски
Ватные палочки
Токопроводящая смазка
Изопропиловый спирт



Совместимость ЗИП
Тонер совместимый с серией Samsung CLP-300/310/315/320/325/CLX2160/3160
Вал переноса - Samsung Color CLP-310/315/CLX-3170/3185/CLP-360/CLP-365/CLX-3300/CLX-3305/Xpress ser SL-C410/SL-C460 CLT-K406S/CLT-K407S/CLT-K409S
Дозирующее лезвие - Samsung CLP-320 / CLP-325 / CLP-315 / CLX-3180 / CLX-3185, CLT-K407S

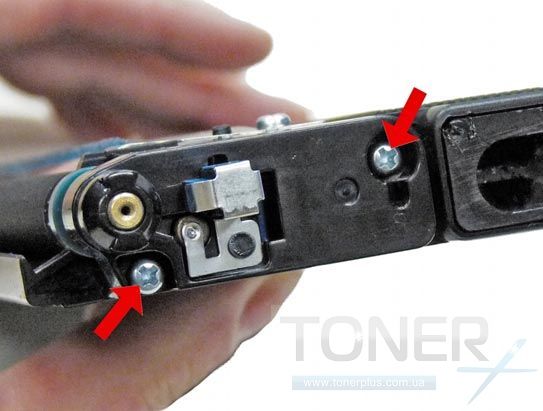

Откручиваем слева два винта и снимаем левую боковую крышку вала переноса.


Затем откручиваем два винта справа и снимаем крышку.


Теперь откручиваем два винта сверху и снимаем дозирующее лезвие (будьте внимательны, на данных картриджах лезвие очень легко повредить).

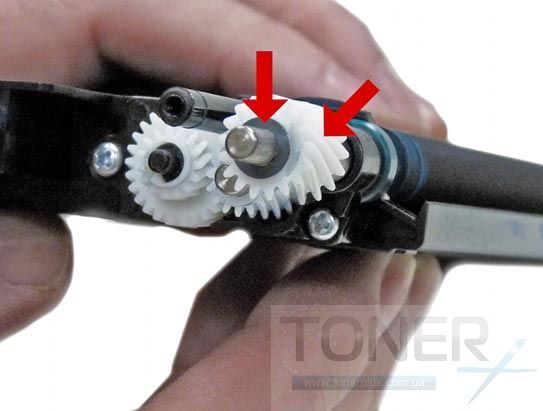

Снимаем справа шестерню со стопорной скобой.


Затем снимаем остальные шестерни, откручиваем два винта и снимаем правое крепление.



Снимаем вал переноса и очищаем его ватным диском смоченным в изопропиловом спирте от остатков тонера и бумажной грязи.


С боку картриджа извлекаем пробку, для этого лучше всего подойдёт маленькая плоская отвёртка и плоскогубцы. Отверткой слегка оторвите пробку и плоскогубцами легко извлеките ее.


Тщательно очищаем картридж от остатков старого тонера. Никоем случаем не досыпайте новый тонер к старому, данная экономия вам дорого может обойтись.



Ставим наместо правое крепление и шестерни.




Устанавливаем вал переноса на место.


Одеваем и фиксируем двумя винтами левое крепление.


Одеваем шестерню с креплением и правую крышку. Прикручиваем ее винтами.




Ставим на место дозирующее лезвие и прикручиваем его винтами.


Засыпаем новый тонер. Для CLT-K407S - 90 грамм, для CLT-C407S / CLT-M407S / CLT-Y407S - 60 грамм.



Устанавливаем пробку на место.

Осталось заменить старый чип. Наклеиваем новый чип поверх старого.

Картридж готов к работе.
