Інструкція із заправлення картриджа PANASONIC KX-FA76A7 / KX-FA77A / KX-FA78A7 / PANASONIC KX-FL501 / KX-FL502 / KX-FL503 / KX-FL521 / KX-FL523 / KX-FLM552 / KX-FLM553 / KX-FLM558 / KX-FLB751 / KX-FLB752 / KX-FLB753 / KX-FLB755 / KX-FLB756 / KX-FLB758

Інструкція із заправлення картриджа PANASONIC KX-FA76A7 / KX-FA77A / KX-FA78A7 / PANASONIC KX-FL501 / KX-FL502 / KX-FL503 / KX-FL521 / KX-FL523 / KX-FLM552 / KX-FLM553 / KX-FLM558 / KX-FLB751 / KX-FLB752 / KX-FLB753 / KX-FLB755 / KX-FLB756 / KX-FLB758

Ресурс, стр.	2000
Относительно совместимый тонер:	Samsung ML-1210/1710 / Xerox Phaser P8e
Масса тонера:	100
Чип:	отсутсвует

В настоящее время выпущены следующие аппараты к данному картриджу:
PANASONIC KX-FL501
PANASONIC KX-FL502
PANASONIC KX-FL503
PANASONIC KX-FL521
PANASONIC KX-FL523
PANASONIC KX-FLM552
PANASONIC KX-FLM553
PANASONIC KX-FLM558
PANASONIC KX-FLB751
PANASONIC KX-FLB752
PANASONIC KX-FLB753
PANASONIC KX-FLB755
PANASONIC KX-FLB756
PANASONIC KX-FLB758

Номера картриджей и их ресурс:
KX-FA76A7  2000 страниц
KX-FA77A    6000 страниц
KX-FA78A7  6000 страниц

Необходимые инструменты:
Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Плоскогубцы
Шило или стоматологический зонд
Канцелярский нож или скальпель

Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка или ватные диски
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

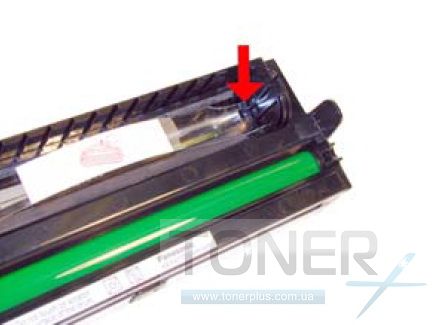

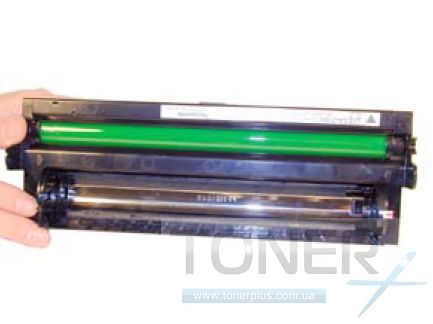

Очистите тонерным пылесосом  картридж снаружи, особенно бункер отработанного тонера. Если трубка с тонером еще установлена, снимите её.

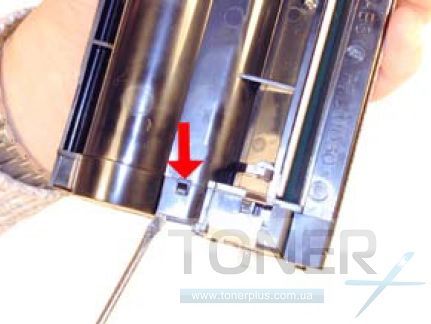

Маленькой отверткой подденьте две защелки по бокам картриджа.

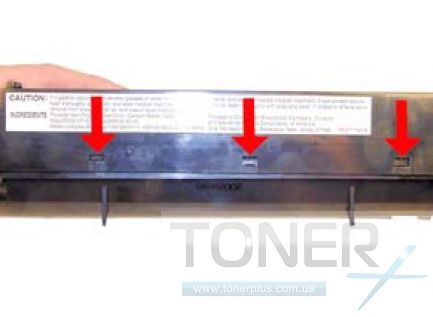

Освободите от защелок три ушка сзади бункера для тонера. Проще всего сделать это просунув отвертку в стык и продвигая вдоль снять ушки с защелок.

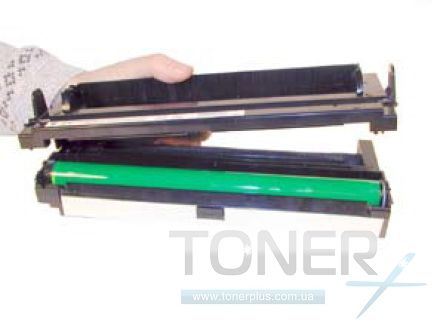

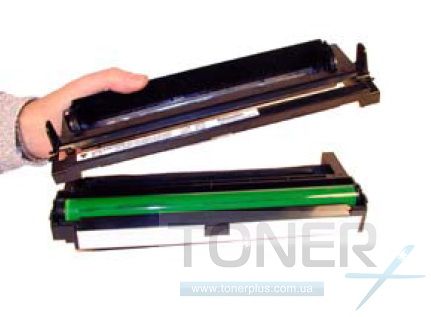

Снимите крышку.

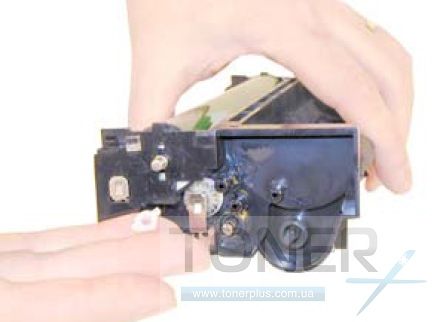

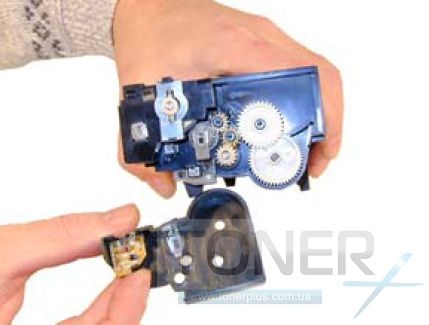

На боковой стороне картриджа без зубчатых колес снимите крышку.

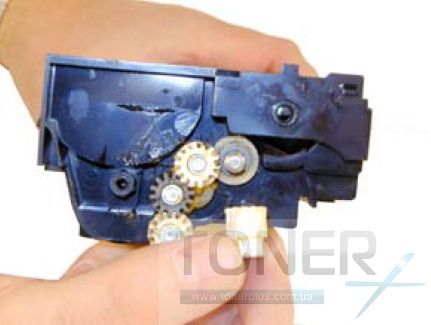

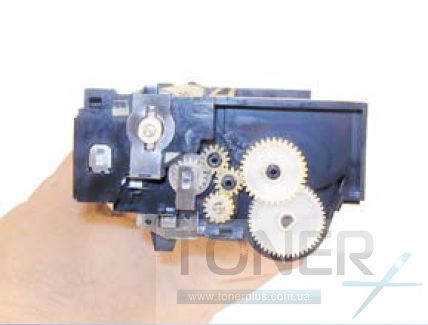

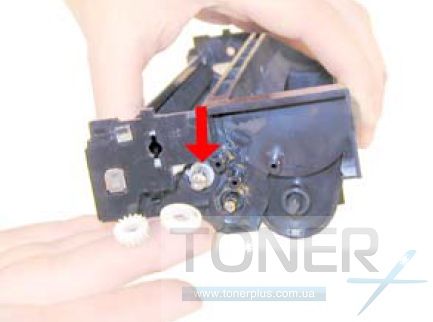

Снимите пять шестеренок, что бы не потерять их в дальнейшем.

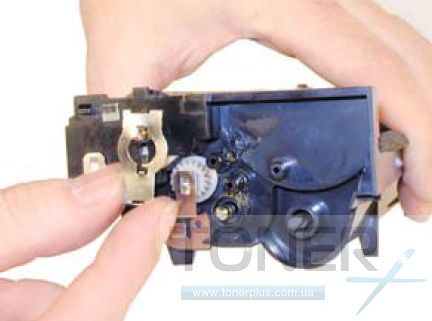

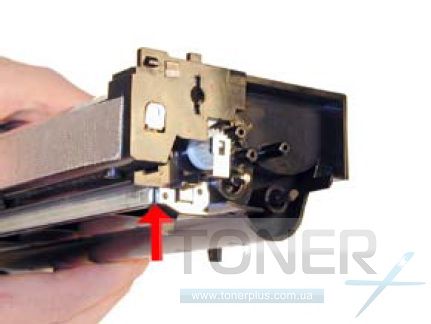

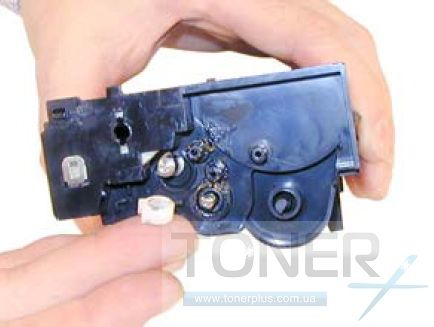

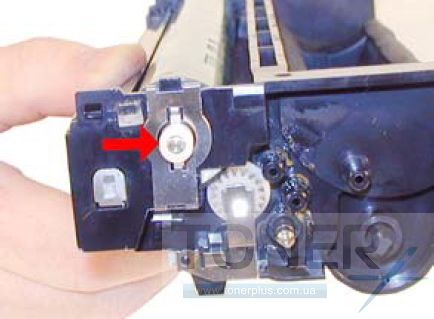

Подцепите снизу металлический контакт, расположенный сбоку фотобарабана и снимите белую втулку.

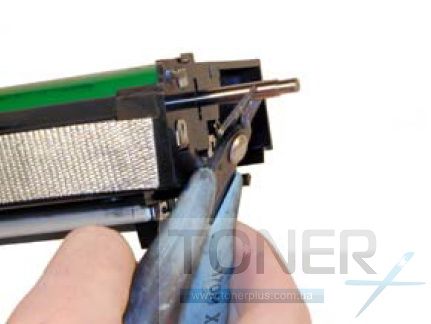

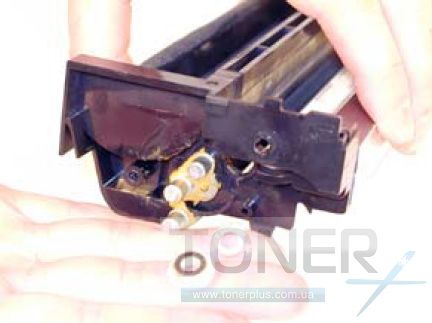

Аккуратно вытащите ось фотобарабана.

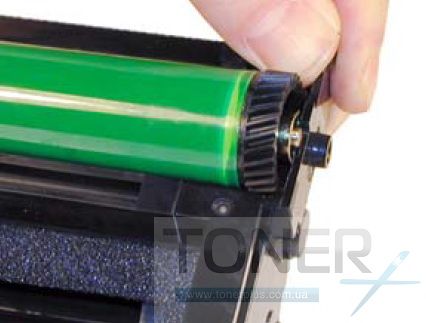

Снимите фотобарабан и очистите его от остатков тонера и бумажной пыли при помощи ватного диска смоченного в изопропиловом спирте. Не потеряйте металлическое кольцо на торце барабана.


Теперь видим чистящий вал. Аккуратно пропылесосьте его. Убедитесь, что влажность в помещении хотя бы 30%. Влажность ниже этой приведет к возникновению статических зарядов на вале и наростов, которые трудно очистить. Если влажность воздуха ниже 30% - отложите вал. Очистка вала предотвращает рассыпание тонера вокруг, но не обязательна.


Снимите оставшуюся клипсу и шестерню.


Снимите белое пластиковое кольцо.

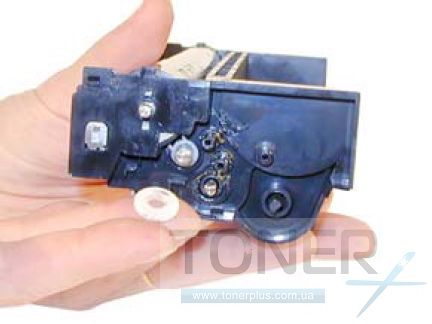

Снимите белую втулку.

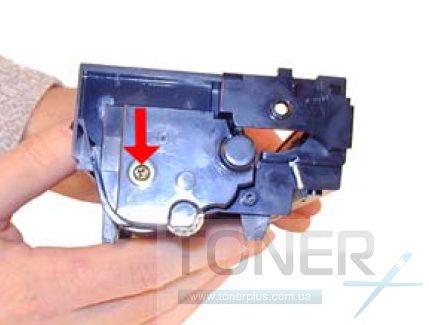

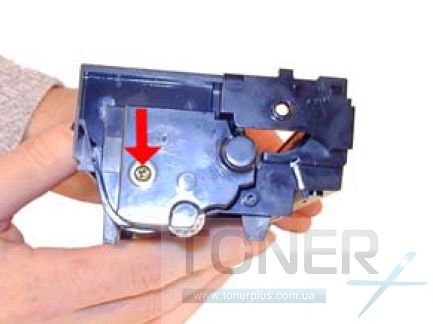

С обратной стороны картриджа выкрутите винт и снимите крышку.
Примечание: С этой стороны картриджа также есть несколько шестерней и втулок. Их тоже надо снять, что бы не потерять. Не перемешайте их с первой группой шестерней.

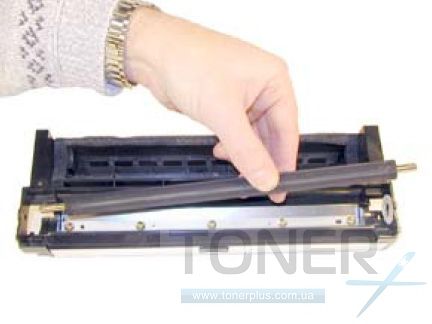

Снимите вал переноса, белое кольцо, втулку и плоскую шайбу.

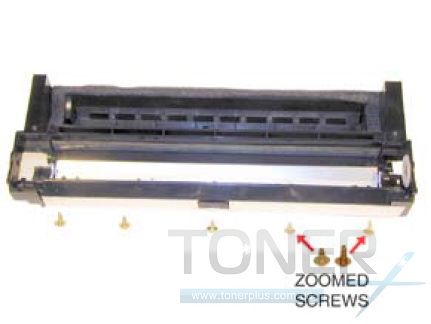

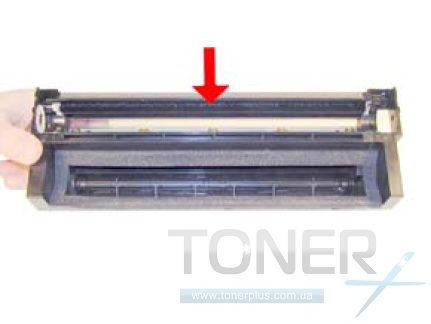

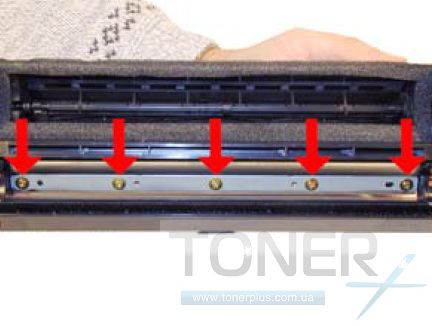

Открутите пять винтов на дозирующем лезвии. Заметьте, что два винта по бокам – саморезы, три других – нет. Очистите бункер и лезвие при помощи тонерного пылесоса или компрессора.

Установите на место дозирующее лезвие и завинтите пять винтов. Убедитесь, что винты разных типов поставлены на свои места.
Поролоновый очистной вал надо очистить. Даже если его уже пропылесосили, лучший способ очистки – сжатый воздух (компрессор). Очистной вал располагается около ракеля, на нем остается электрический заряд, который притягивает излишки тонера. Замена вала – сложное дело. Поэтому рекомендуем тщательно его очищать перед установкой в картридж.

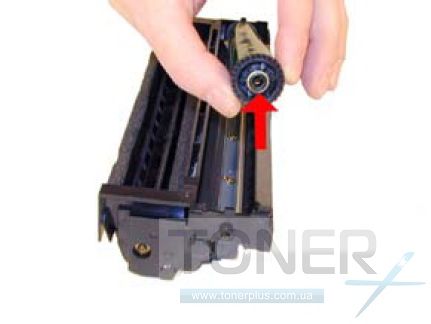

Установите вал переноса длинным концом оси в сторону, где находится шестеренка фотобарабана. Убедитесь, что белая втулка остается в картридже и закреплена на месте.


Установите пять шестерней на места, с той стороны, где располагается шестерня фотобарабана. Убедитесь, что шестерни правильно стоят и вошли в зацепление.


Установите крышку и зафиксируйте ее винтом.


Оденьте белую втулку, пластиковая шестерня и белая втулка на вал переноса.


Оденьте металлическую заглушку на вал переноса. Убедитесь, что маленькое ушко заглушки совпадает.


Проденьте металлическую ось в шестерню фотобарабана и протолкните до другого конца, пока конец оси не поравняется в шестерней.


Сперва установите шестерню фотобарабана на место, протолкните ось назад так, что бы вторая сторона фотобарабана стала на место. Отпустите фотобарабан и протолкните ось назад, так, что бы она выходила с обоих сторон.


Оденьте металлическую клипсу на ось фотобарабана.


Установите белую пластиковую втулку на ось фотобарабана в металлическую клипсу.


Оденьте пять шестерней на свои места.


Оденьте крышку. Убедитесь, что она стала на место.


Оденьте верхнюю крышку. Убедитесь, что защелки стали на место.

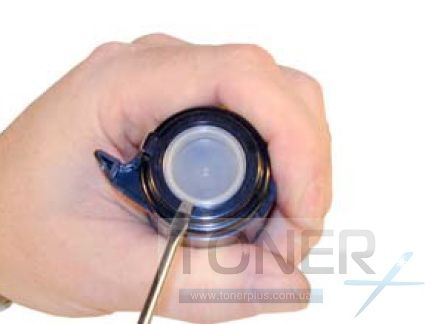

Заправить картридж можно сняв пробку сбоку картриджа, очистив бункер пылесосом или компрессором и засыпав тонер.
