Інструкція із заправлення картриджа OKI 43979002 / 43979107 / 43979211 / 43979102 / 43979202 / OkiData B410 / B430 / B440 / MB460 / MB470 / MB480

Інструкція із заправлення картриджа OKI 43979002 / 43979107 / 43979211 / 43979102 / 43979202 / OkiData B410 / B430 / B440 / MB460 / MB470 / MB480

Ресурс, стр.	3500 / 7000
Относительно совместимый тонер:	OKI B430/2200/4200 Samsung ML-1210 / 1710
Масса тонера:	140 / 280
Чип:	замена

В настоящее время выпущены следующие аппараты к данному картриджу:
OkiData B410
OkiData B430
OkiData B440
OkiData MB460
OkiData MB470
OkiData MB480

Номера картриджей и их ресурс:
43979002    25000 страниц
43979107 / 43979102  3500 страниц
43979211 / 43979202  7000 страниц

Необходимые инструменты:
Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка

Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка или ватные диски
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

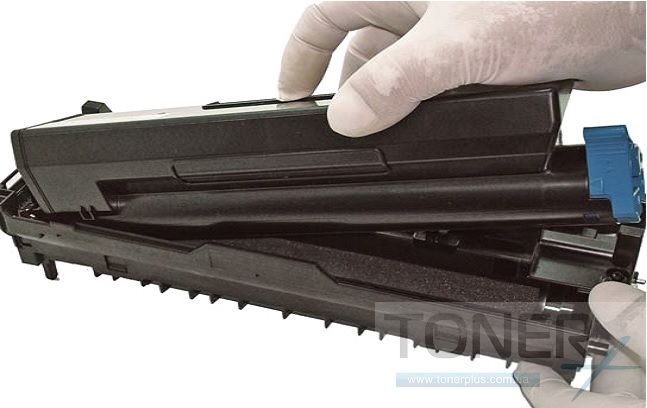

Отсоедините картридж с тонером от драм картриджа.

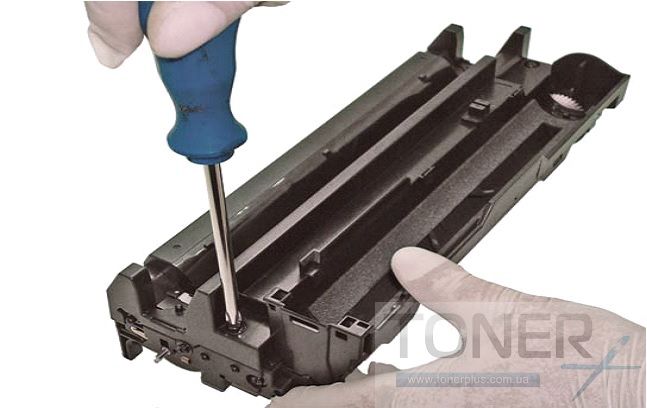

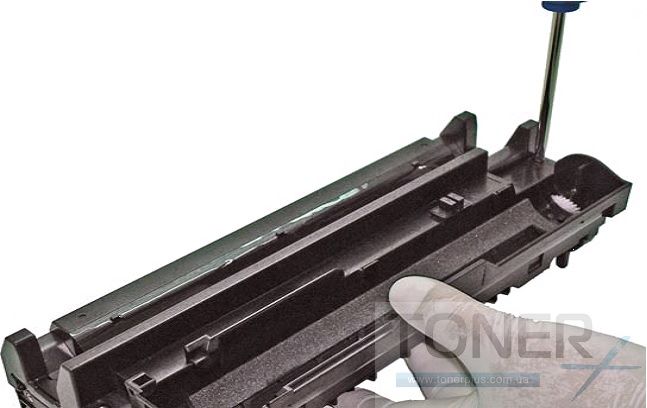

Открутите винты с крестообразным шлицем, как показано на рисунке.

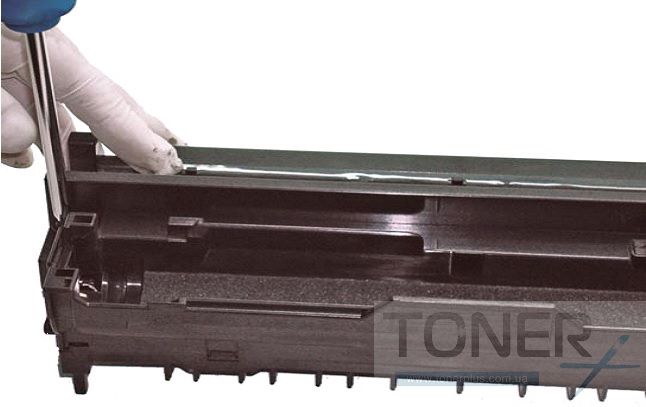

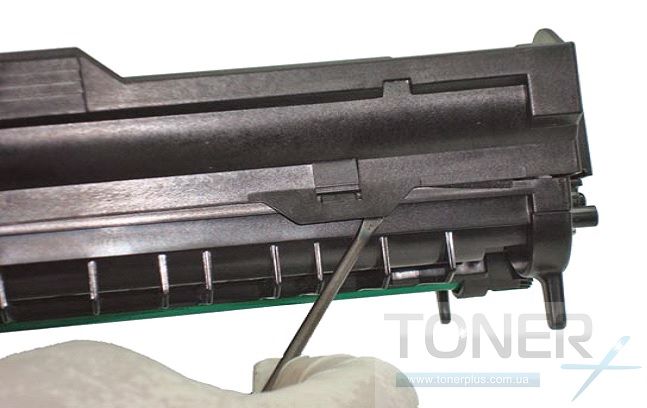

С помощью маленькой плоской отвертки отжимаем защелку и снимаем крышку.

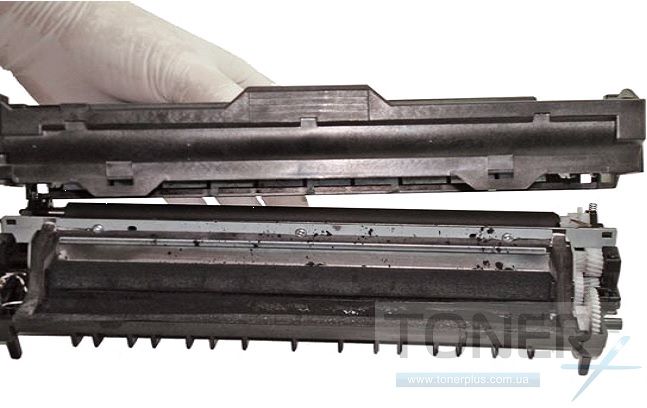

Поднимите крышку полностью.

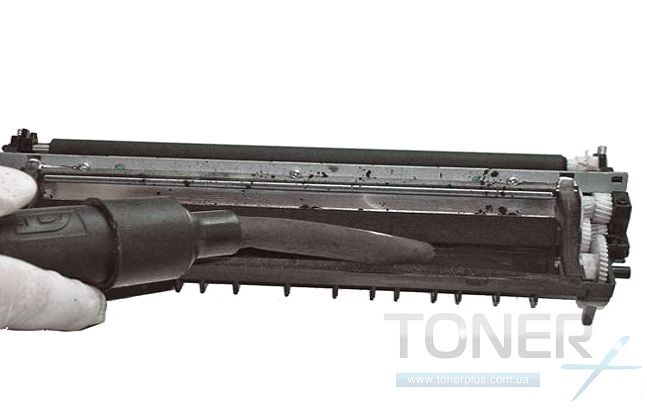

Тщательно пропылесосить бункер с тонером и вал подачи.

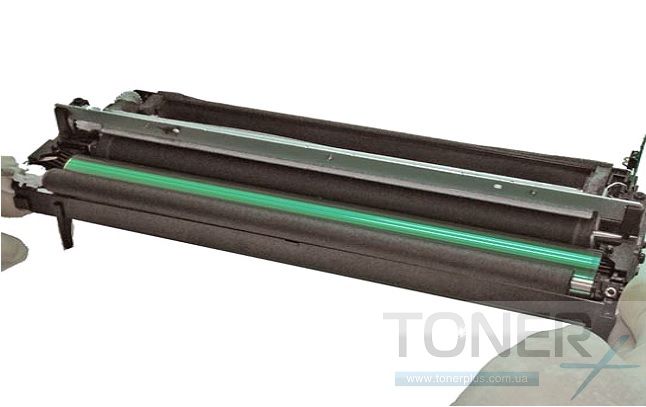

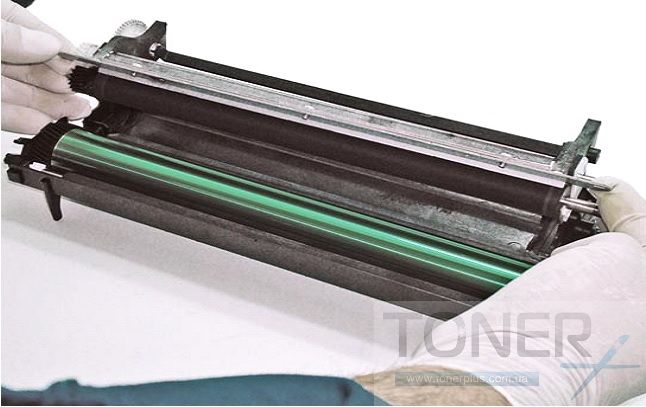

Отсоедините вал первичного заряда, передвинув два держателя вперед.

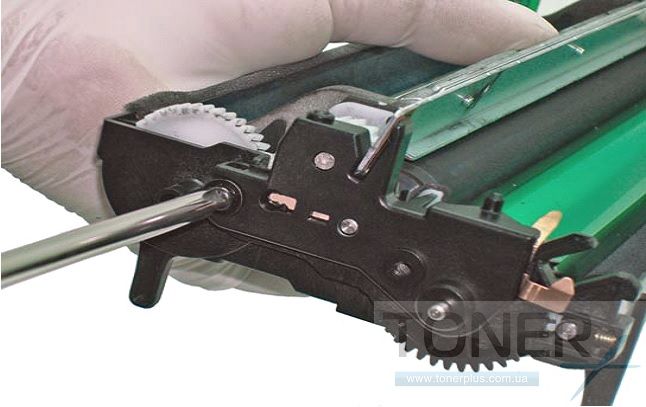

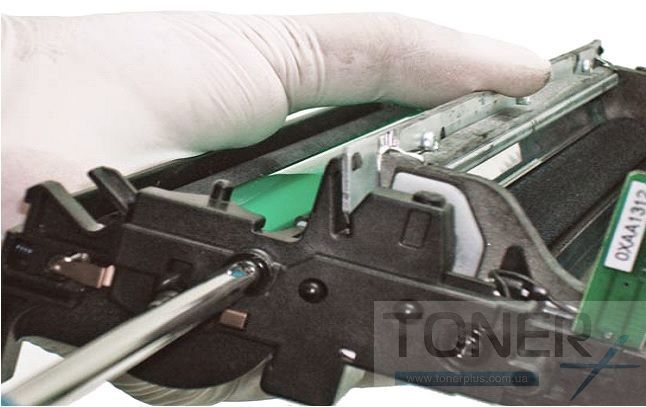

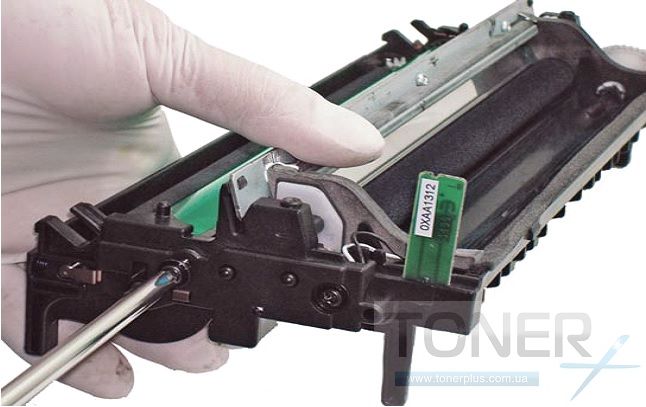

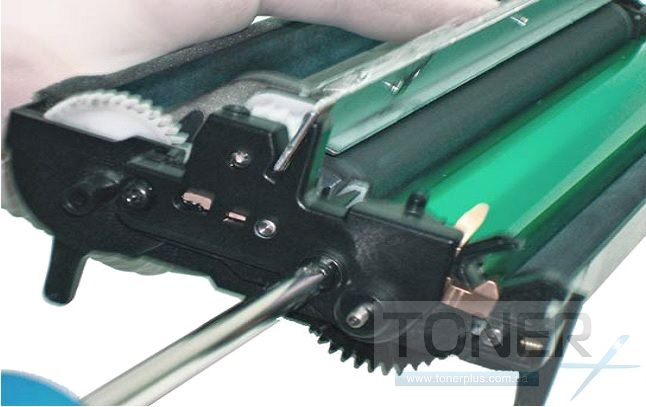

Открутите два винта с правой стороны.

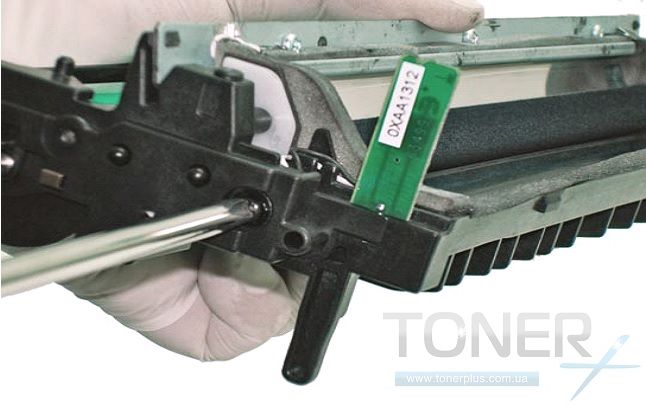

Сделайте то же самое с двумя винтами на противоположной стороне.



Снимите крышку с левой стороны.

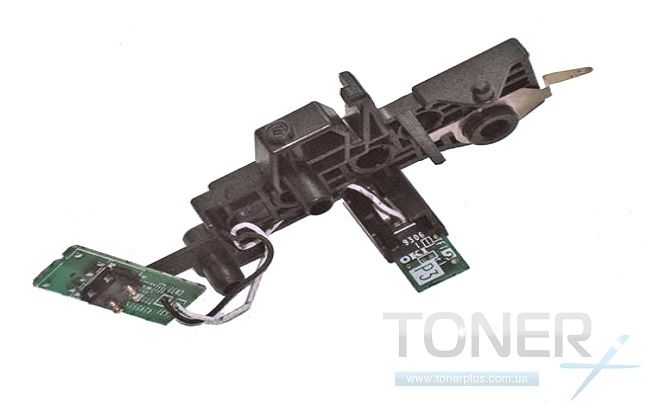

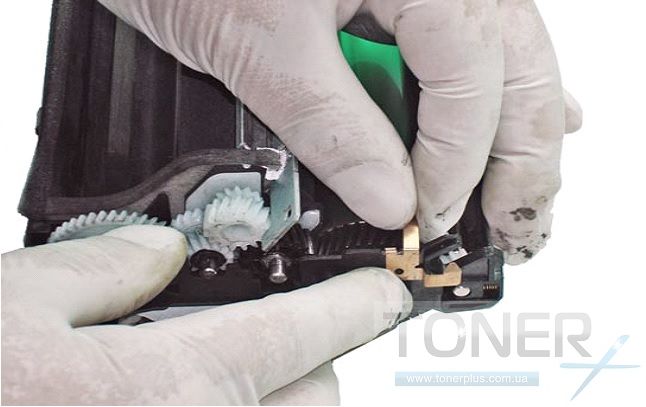

Отсоедините контактную часть картриджа с тонером и блока формирования изображения.

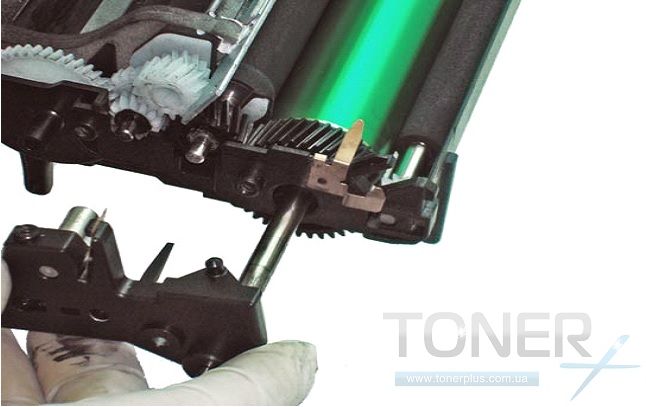

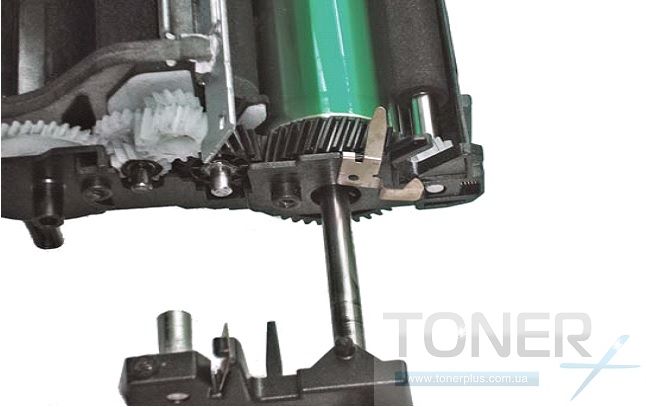

Снимите боковую крышку шестерней с осью фотобарабана.

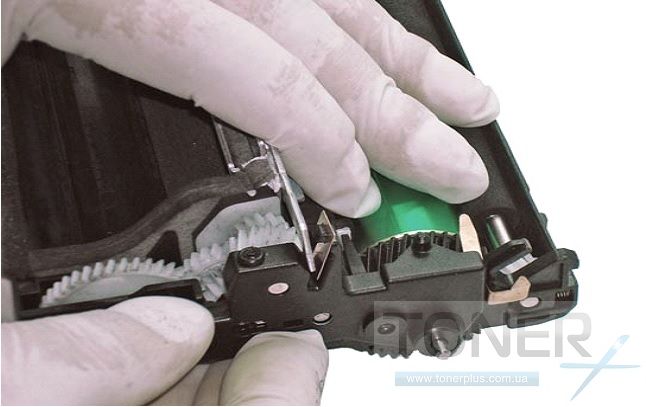

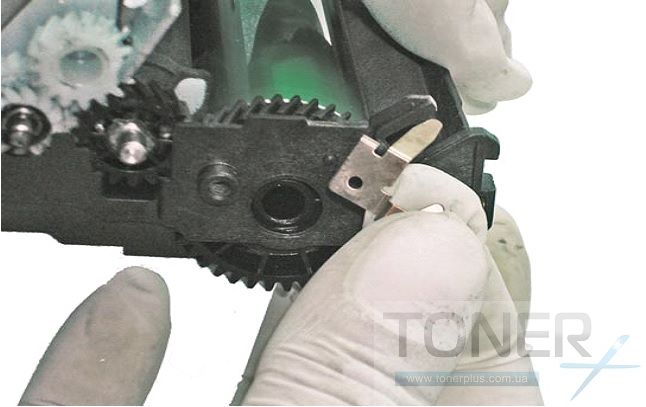

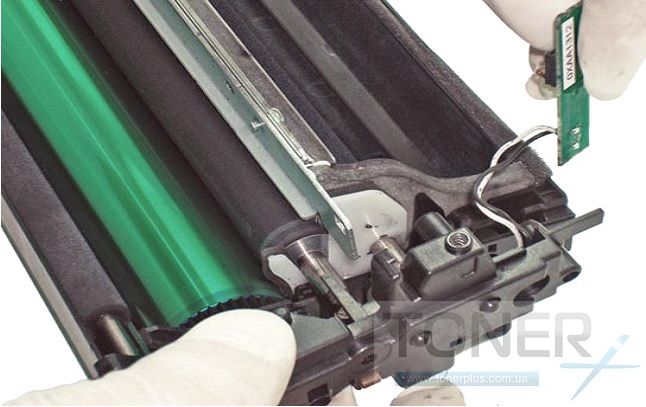

Отсоедините контакт вала первичного заряда.

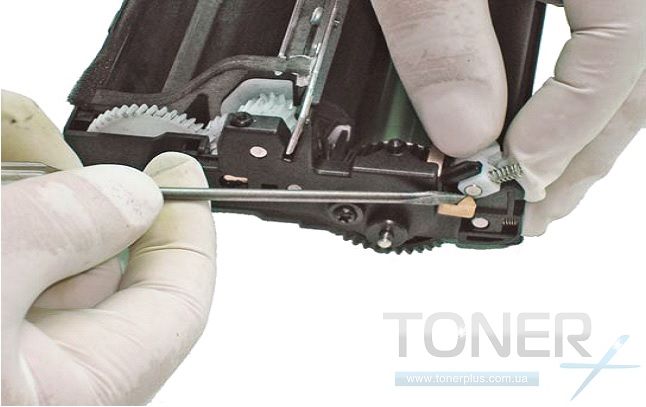

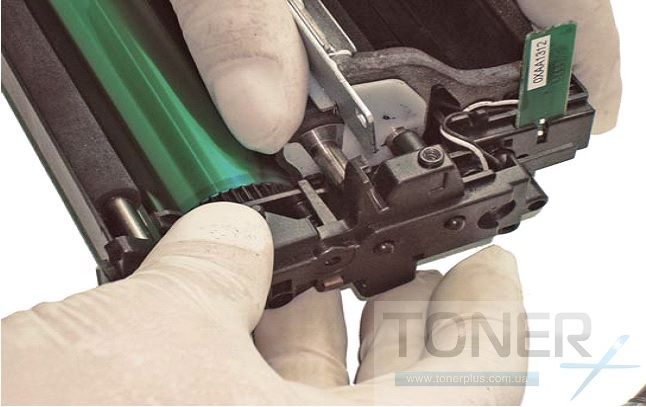

Переместите держатель дозирующего лезвия вперед. Отсоедините блок.

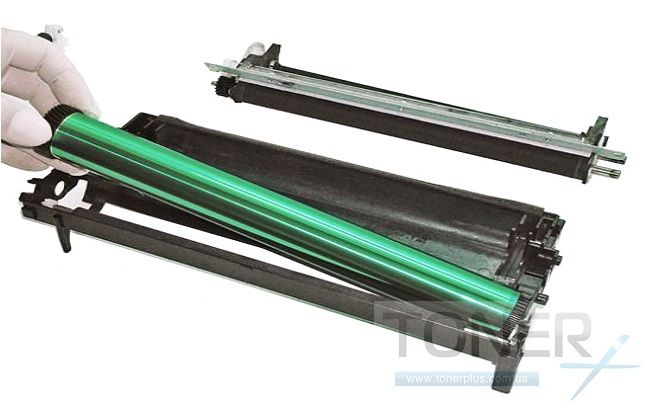

Снимите фотобарабан и очистите его ватным диском смоченным в изопропиловом спирте.

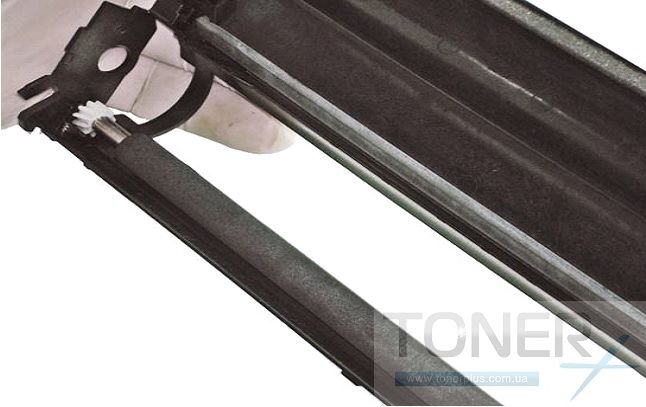

Очистите вал пылесосом, не разбирая его.

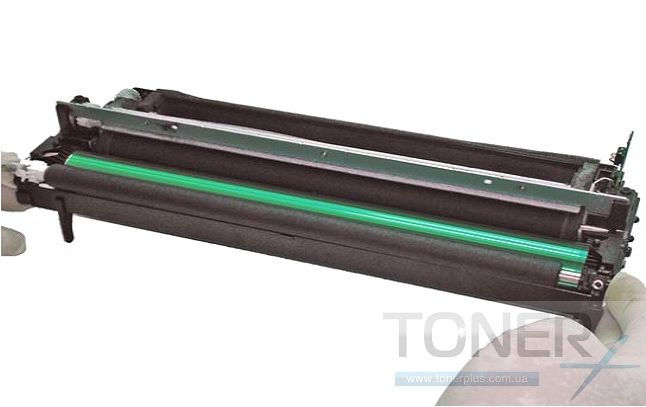

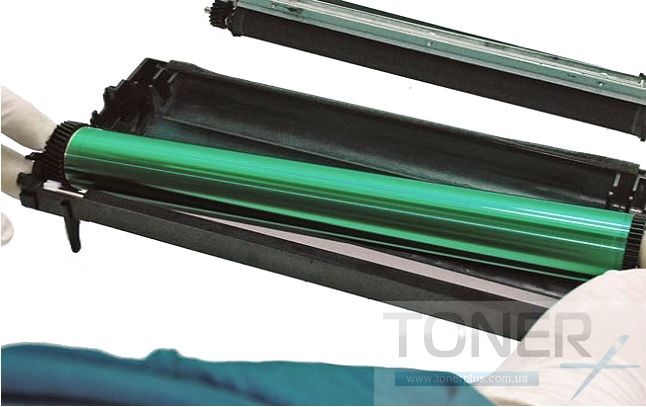

Соберите картридж назад, начиная с фотобарабана.


Установите держатель дозирующего лезвия и установите его на место.


Установите контакт вала первичного заряда и боковую крышку с осью фотобарабана. Нанесите на ось токопроводящую смазку.

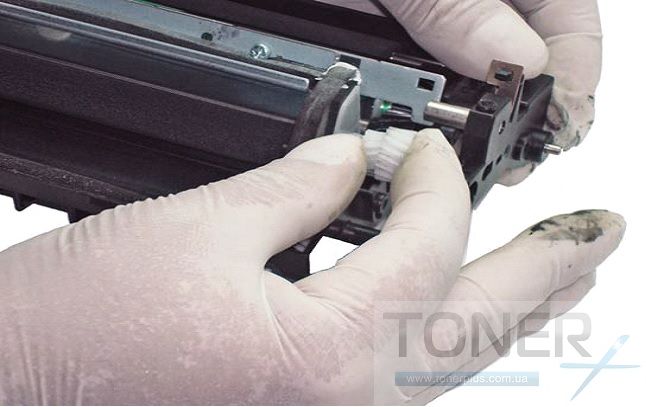

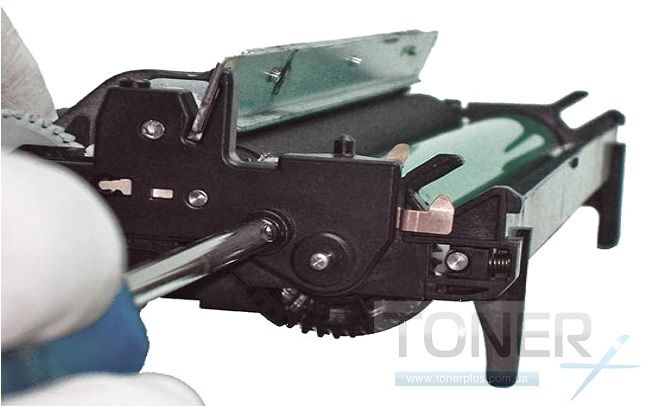

Выровняйте маленькую белую шестерню с коротким валом, установите боковую крышку и зафиксируйте ее винтами.

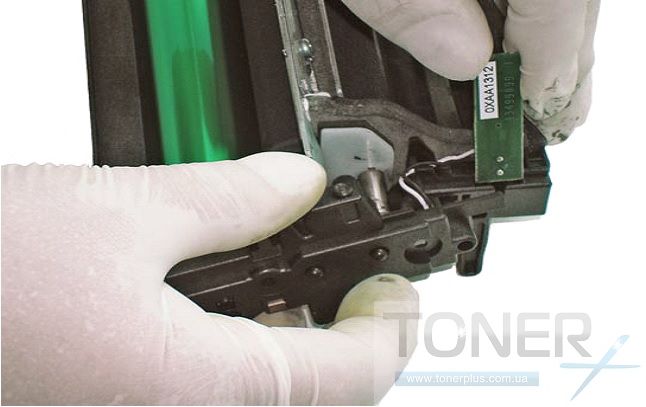

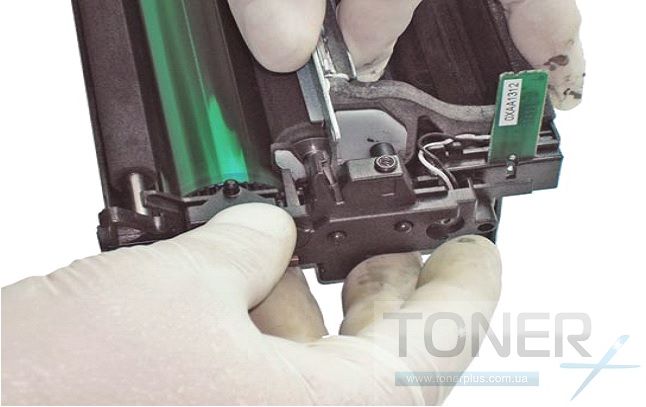

На противоположной стороне устройства установите контактную пластину и установите боковую сторону.



Зафиксируйте боковую крышку винтами.

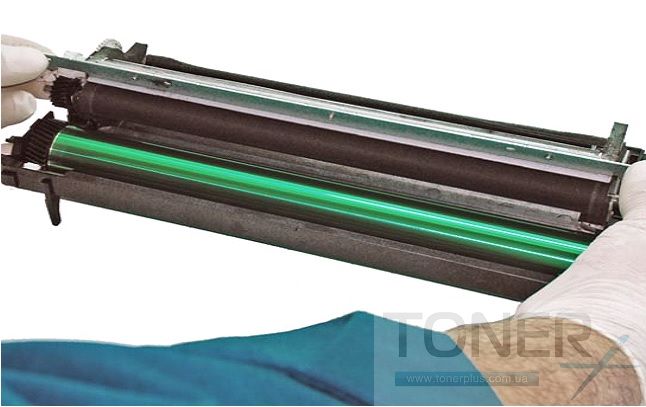

Установите вал первичного заряда, предварительно очистив его от остатков тонера при помощи ватного диска смоченного в изопропиловом спирте.

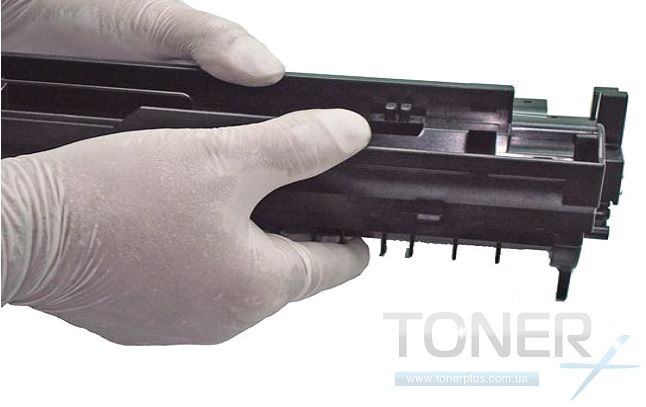

Установите охват блока изображения, сопоставляя вкладки.

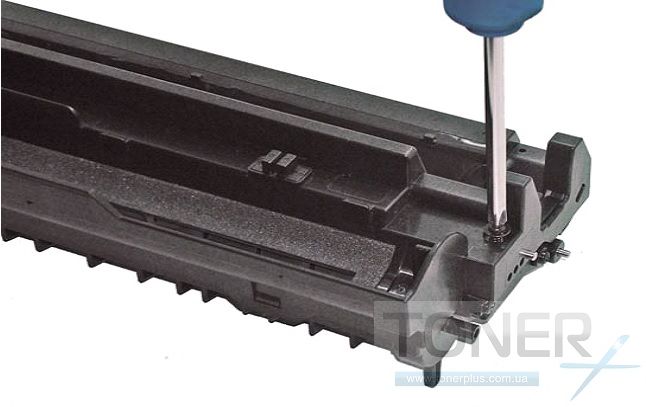

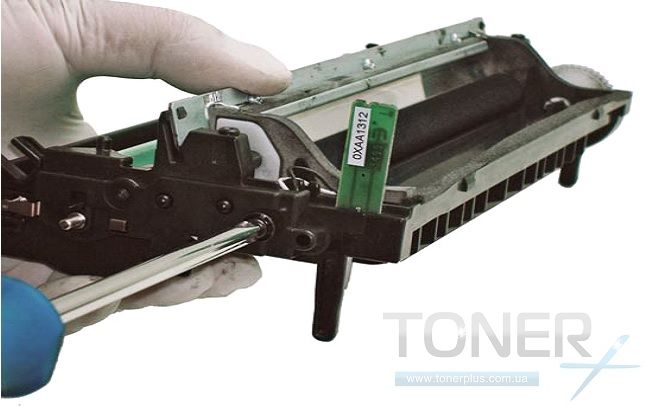

Зафиксируйте крышку винтами.

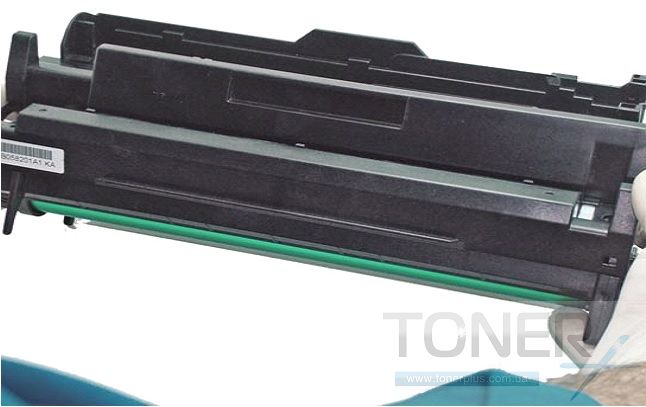

Картридж готов к работе
