Інструкція із заправлення картриджа OKI 52114501 / 09004078 / 09004079 / 52114502 OKIDATA B6200 / B6250 / B6300

Інструкція із заправлення картриджа OKI 52114501 / 09004078 / 09004079 / 52114502 OKIDATA B6200 / B6250 / B6300

Ресурс, стр.	10000 / 18000
Относительно совместимый тонер:	HP LJ 5000 / Xerox 4510 / OKI B6300
Масса тонера:	500 / 850
Чип:	Радиочип, замена или сброс через меню

В настоящее время выпущены следующие аппараты к данному картриджу:
OkiData-B6200
OkiData-B6250
OkiData-B6300

Номера картриджей и их ресурс:
52114501  10000 страниц
09004078  11000 страниц
09004079  17000 страниц
52114502  18000 страниц

Необходимые инструменты для заправки картриджа
Пылесос
Маленькая плоская отвертка
Крестообразная отвёртка
Щипцы (пинцет)
Изогнутое шило
Дрель


Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка
Термоклей

Фотобарабан  - OKI B6500/ 6100 / 6200 / 6300 / B710 / B720 / B730 / Xerox Phaser 4510/ MINOLTA 5650/ EPSON M4000
Вал первичного заряда - OKI B6500/ 6100 / 6200 / 6300 / B710 / B720 / B730 / Xerox Phaser 4500
Чистящее лезвие  - OKI B6500/ 6100 / 6200 / 6300 / B710 / B720 / B730 / Xerox Phaser 4500
Вал переноса – OKI B6500/ 6100 / 6200 / 6300 / B710 / B720 / B730 / Xerox Phaser 4500
Дозирующее лезвие - OKI B6500/ 6100 / 6200 / 6300 / B710 / B720 / B730 / Xerox Phaser 4500

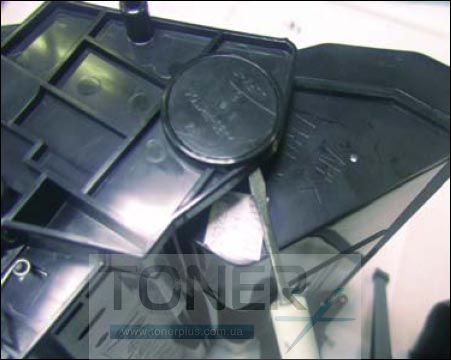

При помощи небольшой плоской отвертки нажмите на одну из защелок расположенных под основанием, чтобы снять чип.


Теперь чип можно вытащить за край или можно вытолкнуть его через отверстия под основанием.


На рисунке показано как выглядит чип и его защелки. Позже его заменим на новый смартчипом.

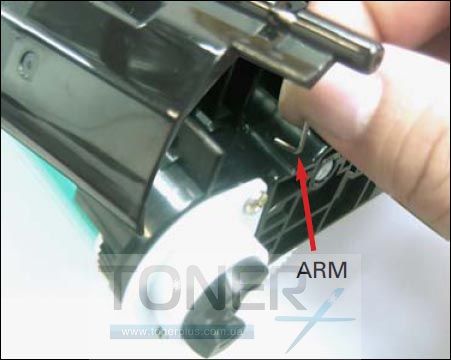

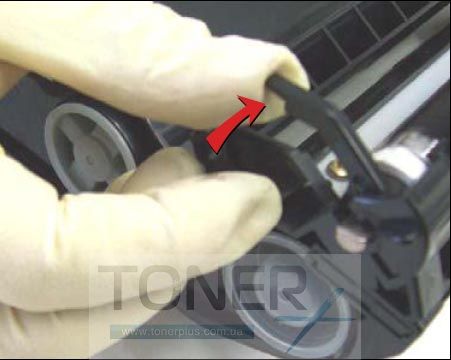

Вытащите ручку затвора из паза со стороны картриджа с шестеренкой, как показано на фото.

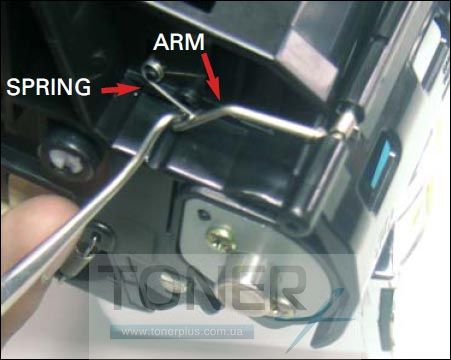

При помощи изогнутого шила, вытащите ручку с противоположной стороны. Запомните расположение пружины для повторной сборки.

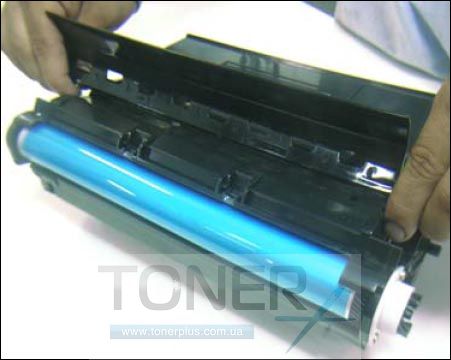

Снимите штору и отложите ее в сторону.

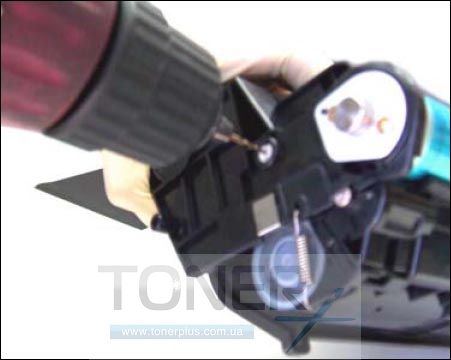

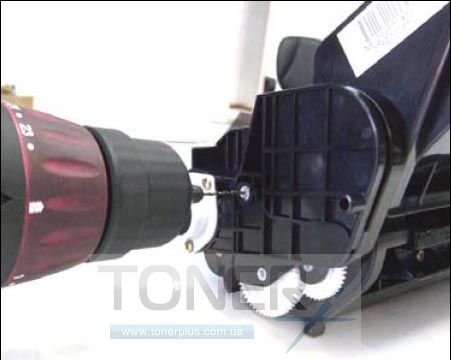

Просверлите отверстие в центре пластиковой шпильки

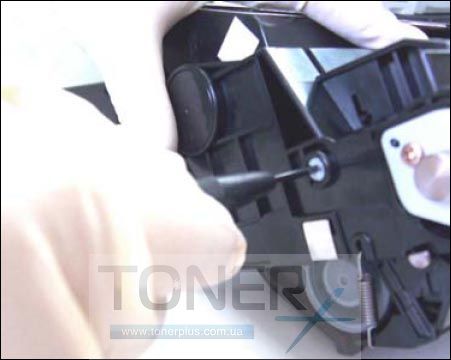

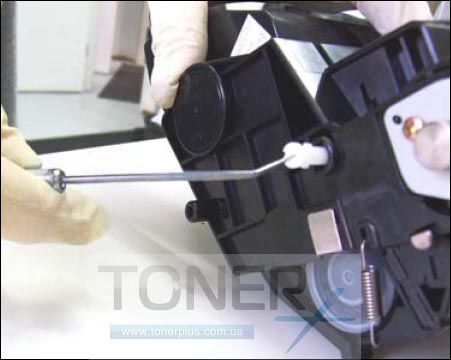

При помощи отвертки размера 2.4 мм проверните шпильку (поворачивайте против часовой стрелки до тех пор, пока она не остановится).


При помощи щипцом вытащите шпильку из отверстия.


С другой стороны картриджа проделайте тоже самое, просверлите отверстие в центре шпильки и извлеките ее.


Проверните шпильку против часовой стрелки.


Вытащите шпильку через отверстие.

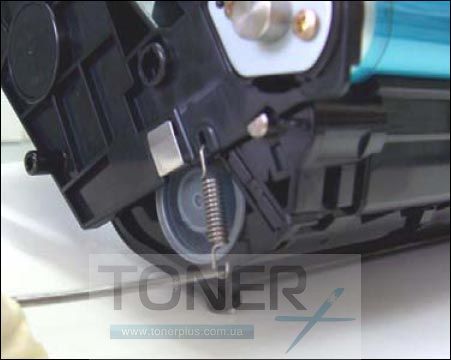

При помощи изогнутого шила снимите пружину со стороны без шестеренки.

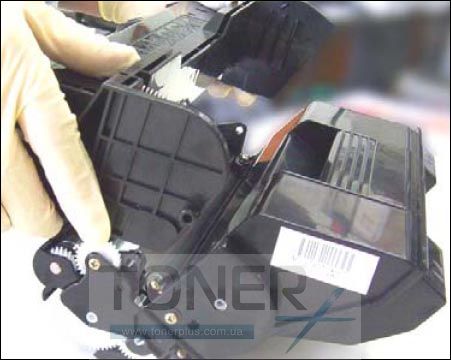

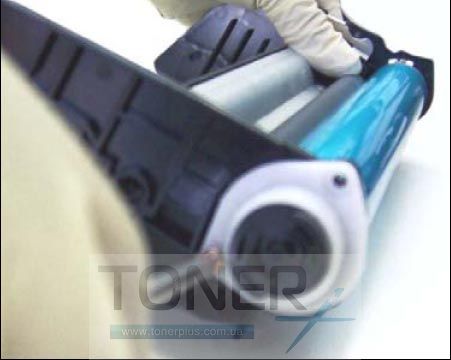

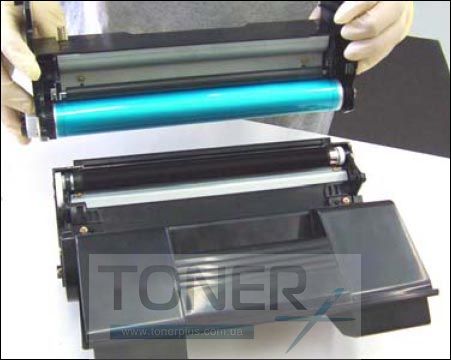

Аккуратно приподнимите половинку картриджа с фотобарабан, чтобы отсоединить его от картриджа.


Снята половинка с барабаном.

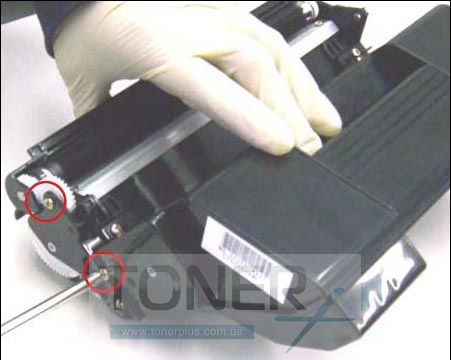

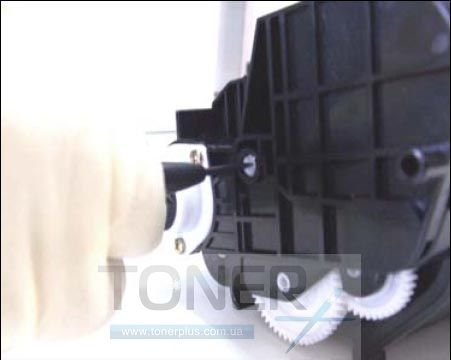

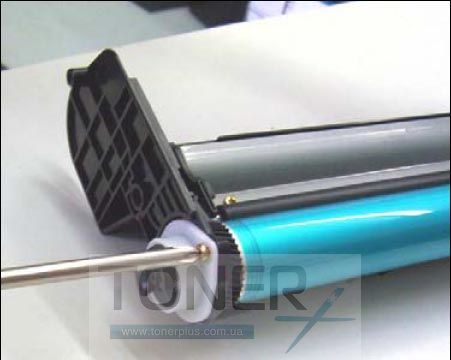

Открутите верхний винт с крепления барабанной шестеренки.

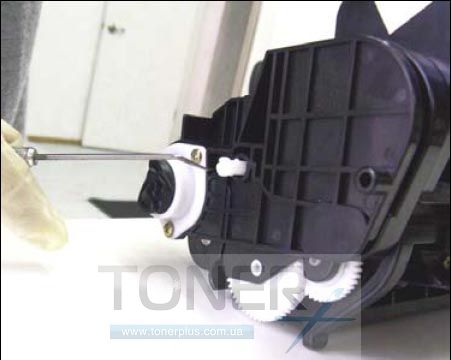

Открутите нижний винт с крепления.


Снимите крепление.

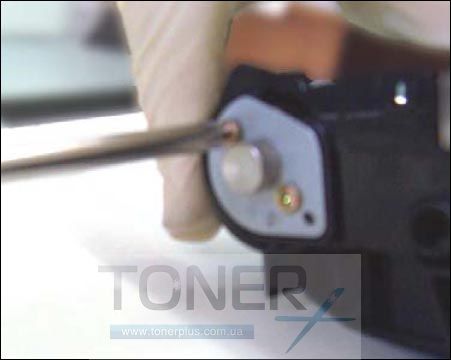

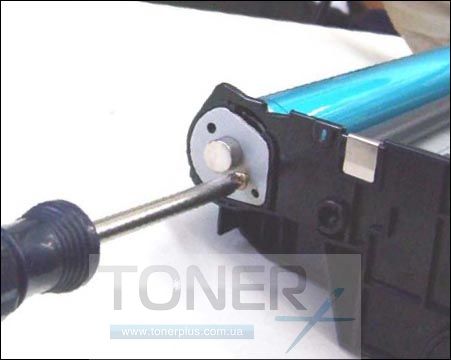

Открутите два винта на контактной оси барабана с другой стороны.

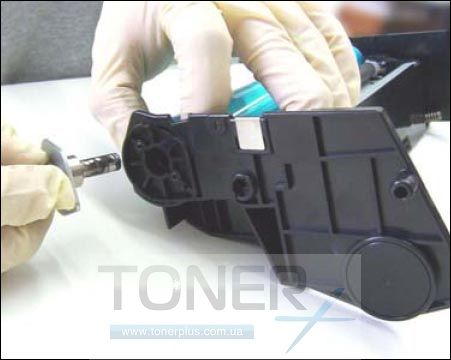

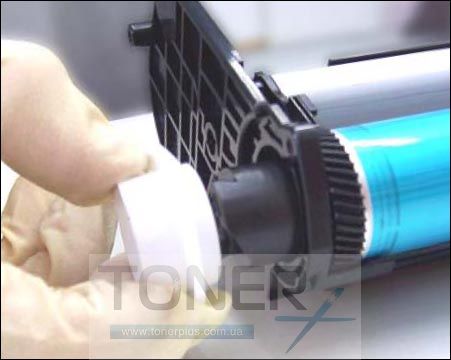

Вытащите контактную ось.

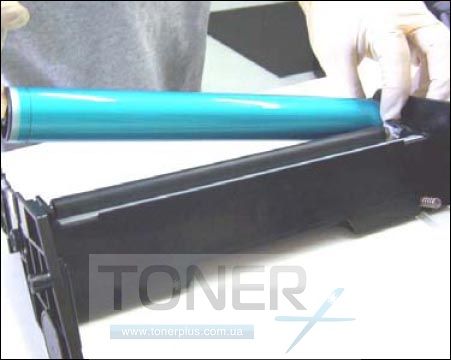

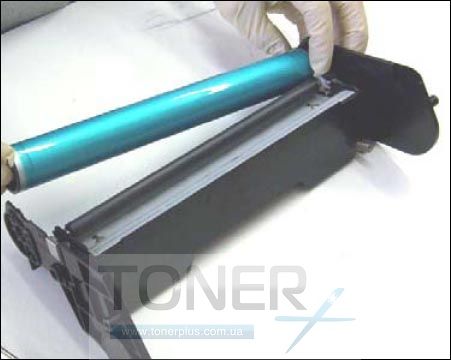

Аккуратно снимите фотобарабан и очистите его от остатков тонера. Для этого используйте ватный диск смоченный в изопропиловом спирте.

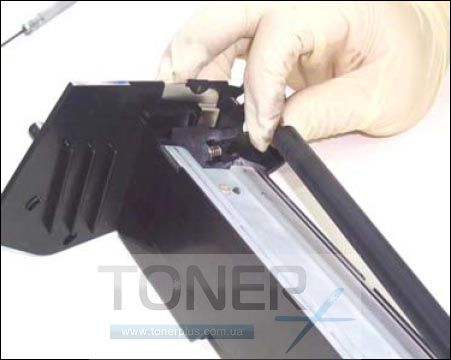

Теперь снимите вал первичного заряда.

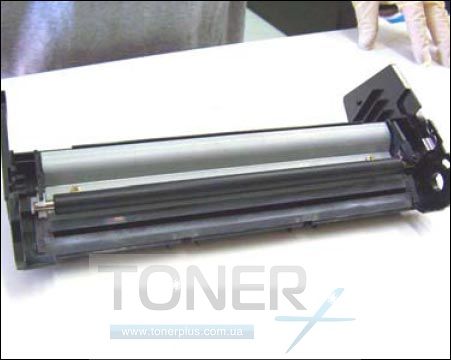

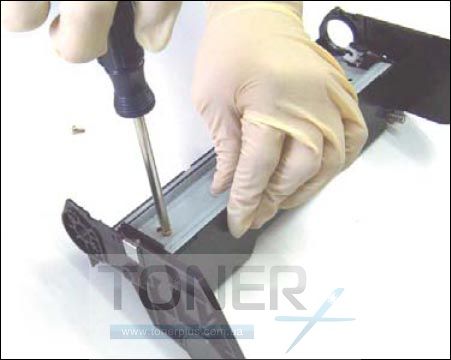

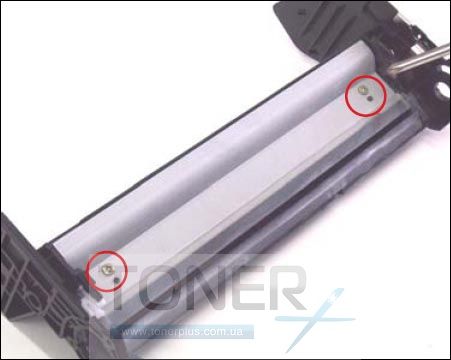

Открутите два позолоченных винта на концах чистящего лезвия.

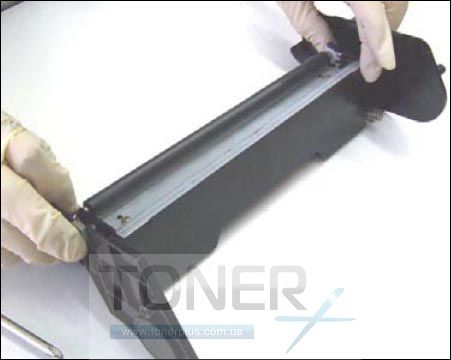

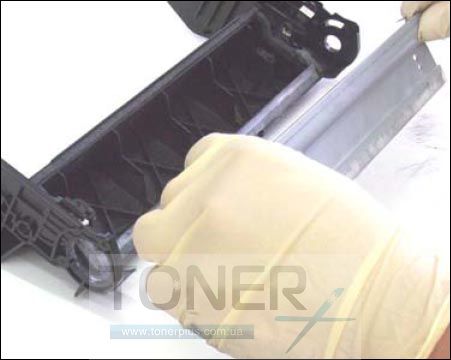

Аккуратно снимите чистящее лезвия из бункера для отработки. Очистите лезвие от остатков тонера.

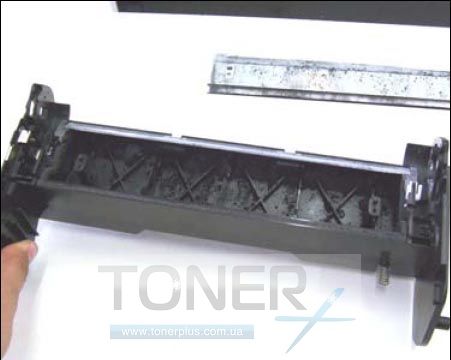

Очистите бункер отработки от остатков тонера. Для этого лучше использовать тонерный пылесос или компрессор.


Установите лезвие очистки и зафиксируйте его на два винта.


Установите вал первичного заряда назад в крепления.

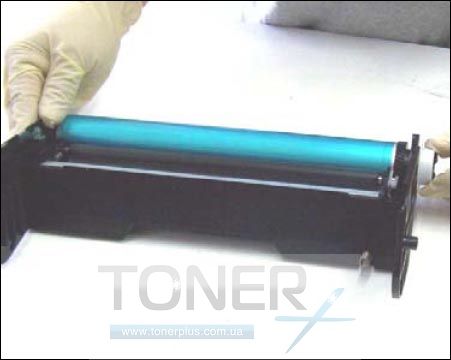

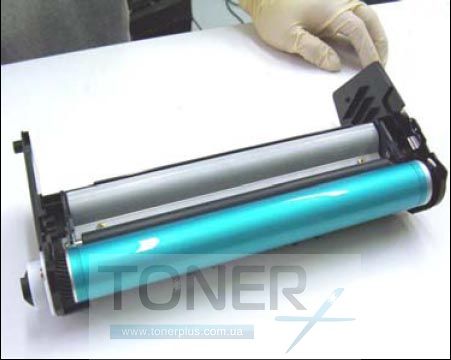

Установите фотобарабан. Сначала вставьте сторону с шестерней.


Установите оставшееся крепление барабана с противоположной стороны.


Вставьте контактную ось барабана и прикрутите ее винтами.

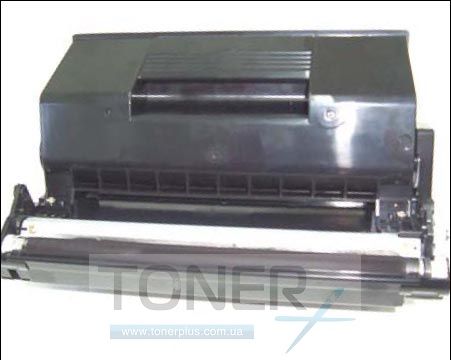

Теперь переходим к половинке картриджа с бункером для тонера.


Открутите два позолоченных винта и снимите крышку картриджа со стороны шестеренки.


Снимите крышку шестерней редуктора.

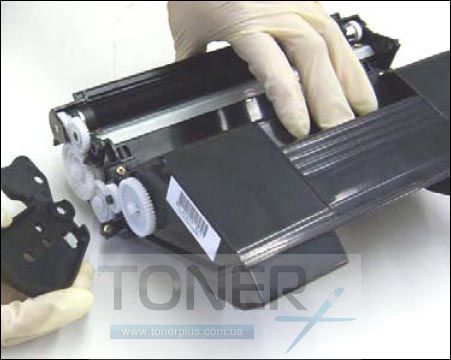

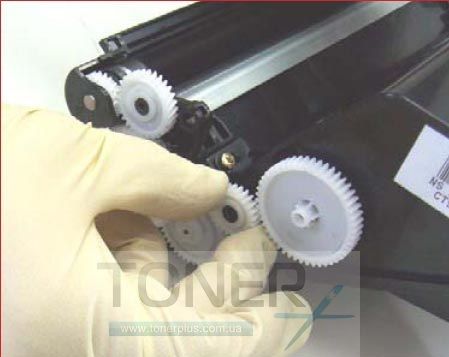

Снимите все шестеренки, как показано на фотографиях. Эти шестеренки сконструированы таким образом, что повторная их установка не вызовет трудностей.


Приподнимите рычажок вверх, чтобы раскрыть магнитный вал.

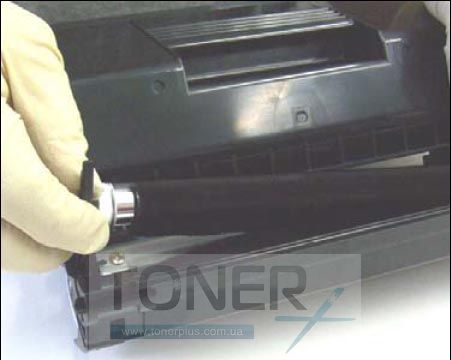

Приподняв рычажок, вытащите сначала одну сторону магнитного вала вала.

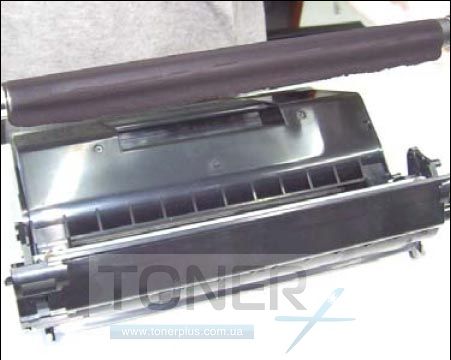

Затем другую сторону, пока магнитный вал полностью не будет извлечен. Очистите вал от остатков тонера.

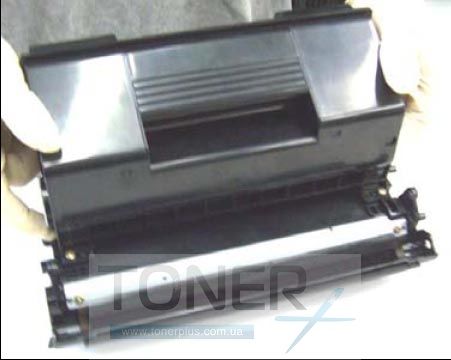

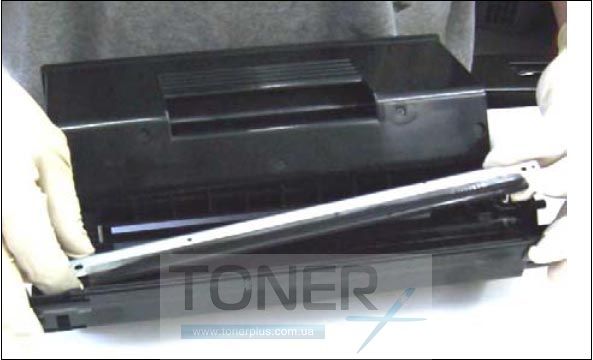

Теперь снимите дозирующее лезвие.

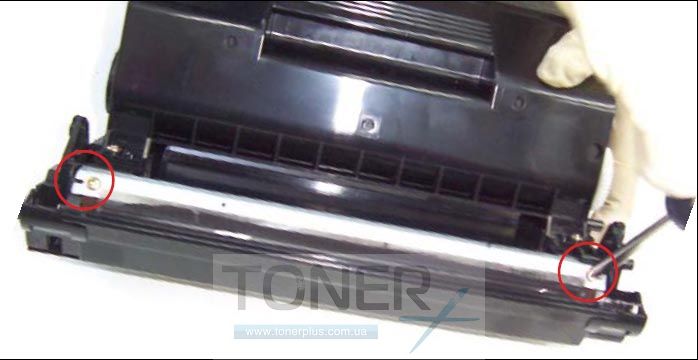

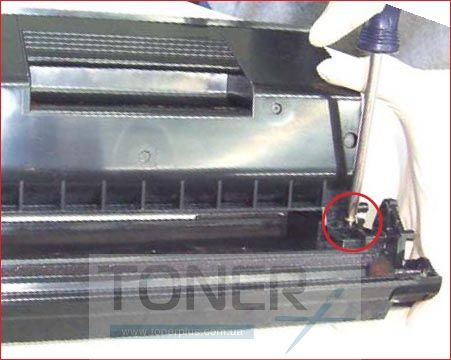

Для этого открутите два винта и снимите дозирующее лезвие.

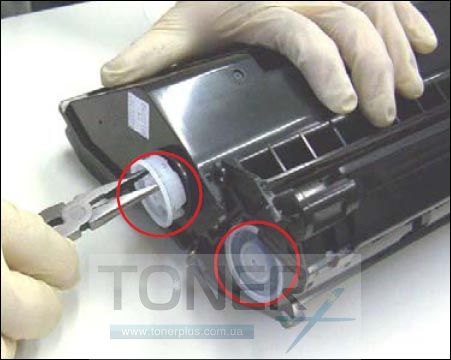

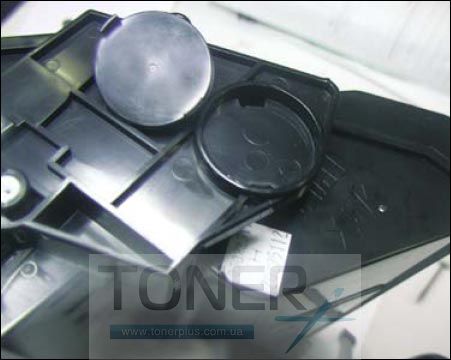

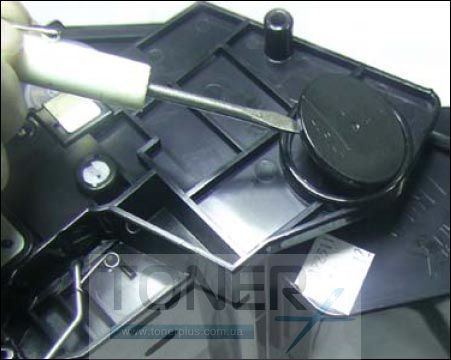

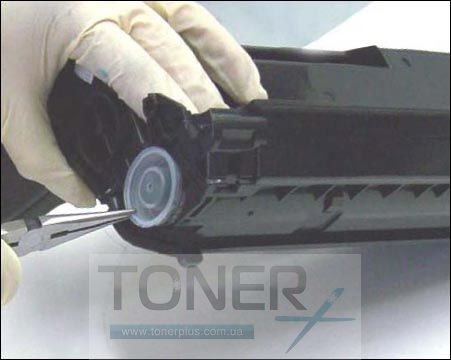

При помощи плоскогубцев вытащите две пробки, расположенные со стороны шестеренки.


Высыпьте остатки тонера из бункера.

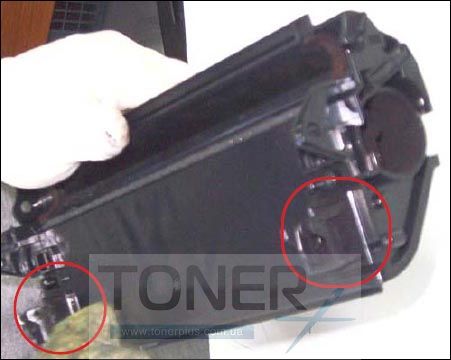

Отсоедините бункер для тонера. Открутите 4 угловых винта (как показано на фото). Винты соединяют бункер и картридж.

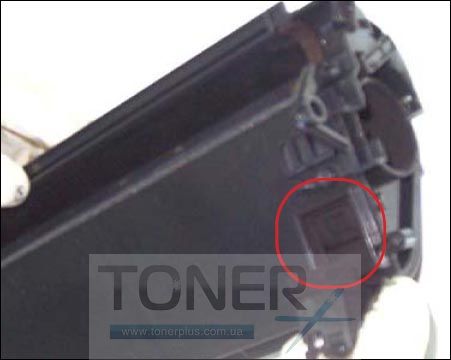

Обратите внимание на два губчатых уплотнителя внизу отсека.


Эти уплотнители окружают отверстия, через которые тонер поступает к валу проявки. Остатки тонера собираются в этих областях, поэтому важно тщательно их очистить, перед тем как установить бункер.


Очистите бункер и картридж при помощи тонерного пылесоса или компресора. Заполните бункер тонером и соберите картридж, следую шагам в обратном порядке.

Примечание: Новый чип нужно вставить после сборки картриджа.
