Інструкція із відновлення картриджа OKI 44574302 / B411 / B431 / MB461 / MB471 / MB491

Інструкція із відновлення картриджа OKI 44574302 / B411 / B431 / MB461 / MB471 / MB491

Ресурс, стр.	25000
Чип:	Замена / сброс счетчика предохранителем

Картридж для данного принтера состоит из двух частей – тонер картридж и драм картридж (44574302).

Как сбросить счётчик барабана (сообщение Change Drum)
Для принтеров серии B400 (модели OKI B401 / B410 / B411 / B412 / B430 / B431 / B432 / B440 / B512) и построенных на их базе МФУ, сброс счётчика барабана осуществляется автоматически при сжигании предохранителя, находящегося в драм-картридже при условии, что тонер-картридж не пустой и только в тот момент, когда принтер остановился с требованием заменить фотобарабан! Будьте внимательны: если вы заменяете драм-картридж как описано в руководстве пользователя, то остаток тонера в тубе при замене должен быть не ниже 50%, иначе порошок, просыпавшись в бункер нового драма заставит принтер словить состояние Toner Low, в результате чего чип на тонер-картридже заблокируется и сброс счётчика барабана не произойдёт! Поэтому если тонера остаётся мало, при замене барабана на этих моделях обязательно меняйте и тонер-картридж!

В настоящее время выпущены следующие аппараты к данному картриджу:
Okidata B401
Okidata B410
Okidata B411d
Okidata B411dn
Okidata B412
Okidata B431d
Okidata B431dn
Okidata B432
Окидата B512
МФУ Okidata MB461
МФУ Okidata MB471
МФУ Okidata MB471w
МФУ Okidata MB491

Необходимые инструменты:
Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Плоскогубцы
Шило или стоматологический зонд

Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка или ватные диски
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП
Фотобарабан - OKI B401/411/412/431/412/432/512/MB461/471/472/491/492/562

Открутите три винта изнутри бункера для тонера.


Осторожно приподнимите две задних защелки и два передних язычка по краям.



Снимите бункер для тонером. Очистите его и отложить в сторону.


Снимите прокладку со стороны полости бункера с тонером и поместите в безопасное место. ВНИМАНИЕ эта прокладка легко повреждается или теряется в процессе очистки.


Вычистите весь оставшийся тонер из картриджа.
На контактной стороне картриджа выкрутите три винта из торцевой крышки.


Открутите два винта с дозирующего лезвия.


Снимите кольцо «E» со стороны редуктора оси барабана и частично вытяните торцевую крышку со стороны контакта.



Поднимите 7 зажимов на крышке сливного шнека.




Снимите крышку сливного шнека.


Полностью снимите контактную торцевую крышку. Следите за пружинным держателем вала первичного заряда, он может отсоединиться.



Извлеките вал первичного заряда и очистите с помощью ватного диска смоченного в изопропиловом спирте.


Открутите три винта с боковой крышки редуктора.


Снимите боковую крышку редуктора. Ось барабана выйдет с заглушкой.



Снимите барабан и очистите его остков тонера.


Снимите проявочный вал.


Снимите только 8 указанных шестерней. Остальные оставьте их на месте, так как они прикреплены к соответствующим шнекам / осям.


Открутите два винта и чистящее лезвие.


Очистите весь оставшийся тонер.


Тщательно очистите длинный пружинный шнек. Будьте очень осторожны, чтобы не растянуть его!


Очистите лезвие и установите его на место.


Зафиксируйте его на два винта.


Установите очищенный вал проявителя.


Очистите контакты на внутренней стороне контактной крышки. Замените токопроводящую смазку, где это необходимо.


Заменить предохранитель фотобарабана.

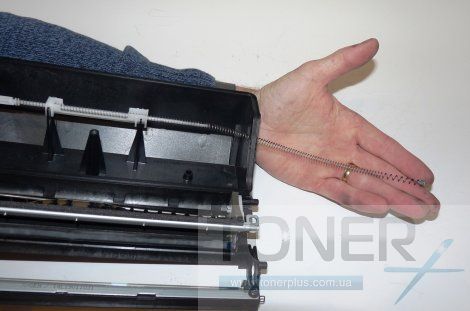

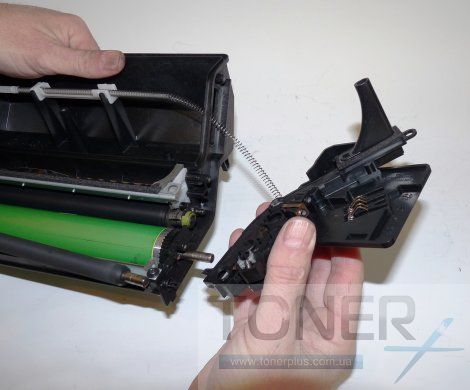

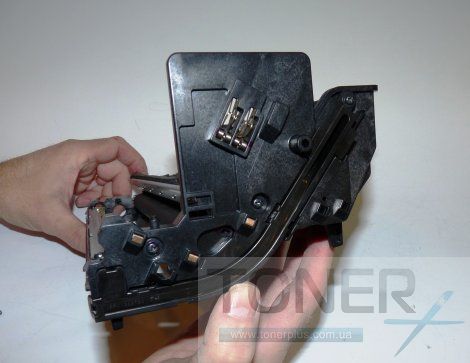

Вставьте пружинный шнек в торцевую крышку со стороны контакта, как показано на рисунке.


Вставьте контактную заглушку на место.


Установите три винта торцевой крышки.

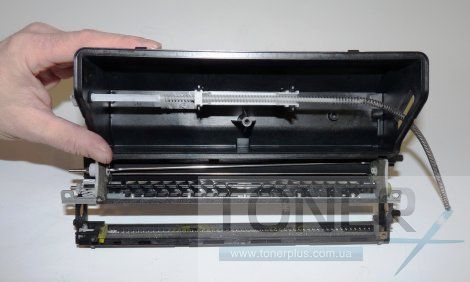

Поместите пружинный шнек в его паз на торцевой крышке.

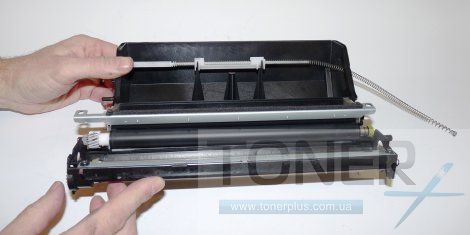

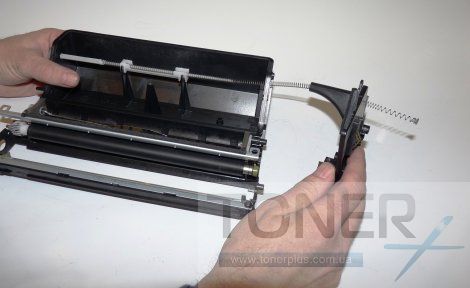

Осторожно защелкните крышку пружинного шнека на месте.


Если держатель вала первичного заряда отсоединился при разборке, переустановите его сейчас.

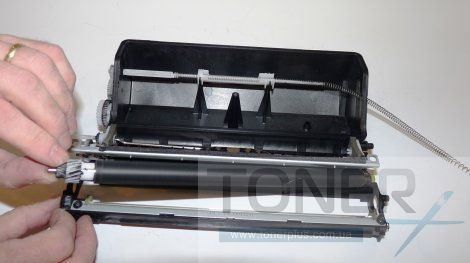

Установите барабан, большую шестерню, на сторону шестерни картриджа.

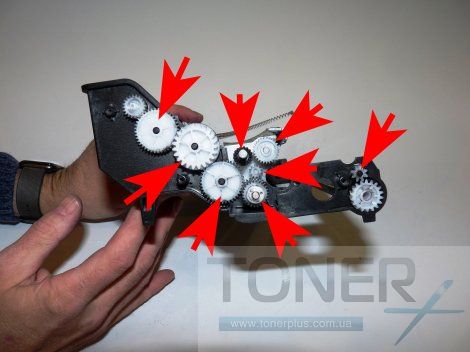

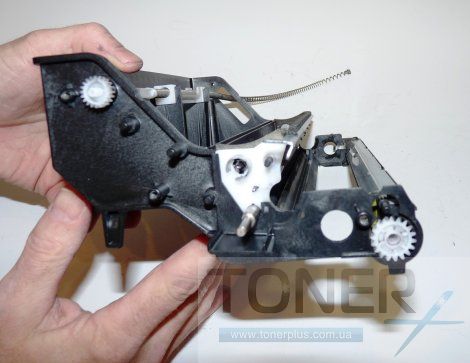

Установите шестерни, в порядке как показано на рисунке.


Очистите оба держателя вала первичного заряда, нанесите на них небольшое количество токопроводящей смазки и установите вал первичного заряда. Убедитесь, что сторона короткого вала находится на стороне контактной крышки.



Установите на место заглушку редуктора. Убедитесь, что шестерни остаются на своих местах. Не устанавливайте заглушку полностью, остановитесь с ¼ ”до ½” слева. В большинстве случаев выходит указанная шестерня.



Перед тем, как полностью надвинуть заглушку на место, убедитесь, что оба шнека и все шестерни находятся в правильном положении. Торцевая крышка должна легко вставляться на место. Если нет, то есть шестерня не на своем месте.


Установите три винта торцевой крышки шестерни.

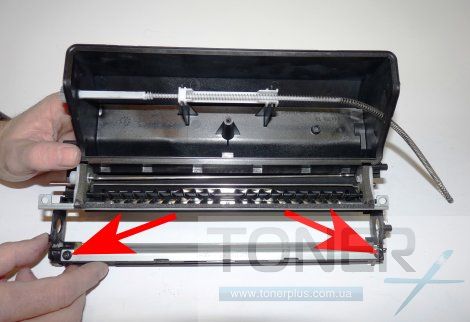

Установите два винта на дозирующем лезвии.


Установите прокладку бункера для тонера. Не торопитесь с этим и не растягивайте прокладку. Два конца должны встретиться без перекрытия.



Зафиксируйте бункер с тонером на месте. Убедитесь, что две задние защелки и передняя правая и левая боковые стороны зафиксированы на месте.

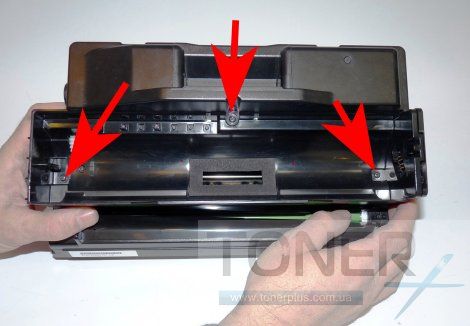

Установите три винта для бункера тонера.


Осторожно добавьте около 30 г тонера для использования в картриджах серии Okidata B431 в открытый порт тонера.


Установите E-образное кольцо на ось барабана.

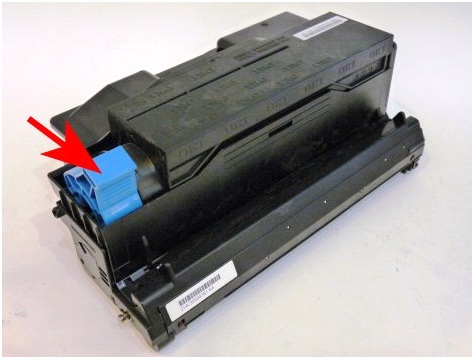

Установите новый / восстановленный картридж с тонером и зафиксируйте его на месте синей ручкой.

Картридж готов к работе
