Інструкція із заправлення картриджа OKI 43324440 / 43324408 / 43381921 / 43381905 / 43381922 / 43381906 / 43381923 / 43381907 / 43381708 / 43381707 / 43381706 / 43381705 / 43324441 / 43324442 / 43324443 / 43324444 OKI C5600 / C5700 / C5800 / C5900 / C6100

В настоящее время выпущены следующие аппараты к данному картриджу:
OkiData C5600
OkiData C5700

Номера картриджей и их ресурс:
OKI 43324440 / 43324408 Тонер-картридж 6000 страниц
OKI 43381921 / 43381905 Тонер-картридж 2000 страниц
OKI 43381922 / 43381906 Тонер-картридж 2000 страниц
OKI 43381923 / 43381907 Тонер-картридж 2000 страниц
OKI 43381708 DRUM-картридж 20000 страниц
OKI 43381707 DRUM-картридж 20000 страниц
OKI 43381706 DRUM-картридж 20000 страниц
OKI 43381705 DRUM-картридж 20000 страниц

Необходимые материалы:
Пылесос для тонера или компрессор
Маленькая плоская отвертка
Пинцет
Канцелярский нож или скальпель

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт

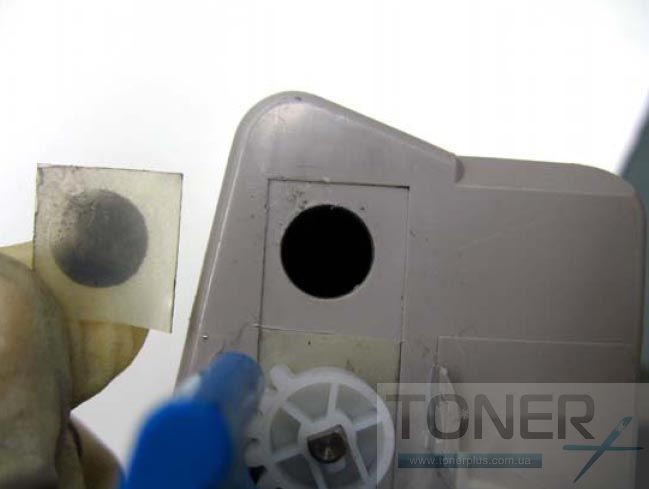

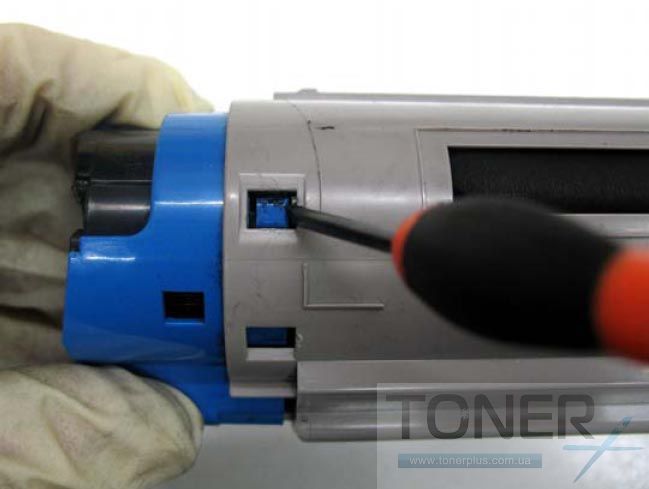

При помощи небольшой плоской отвертки откройте пробку, поддев ее.

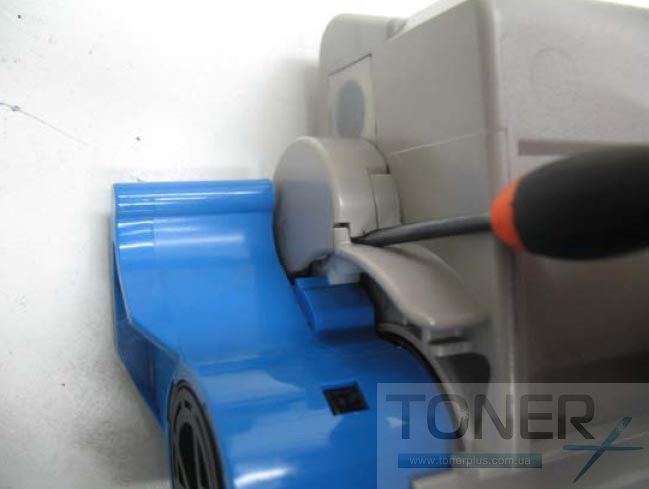

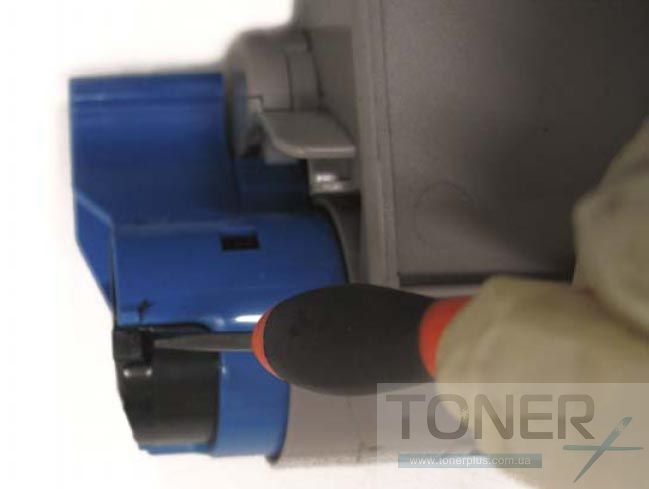

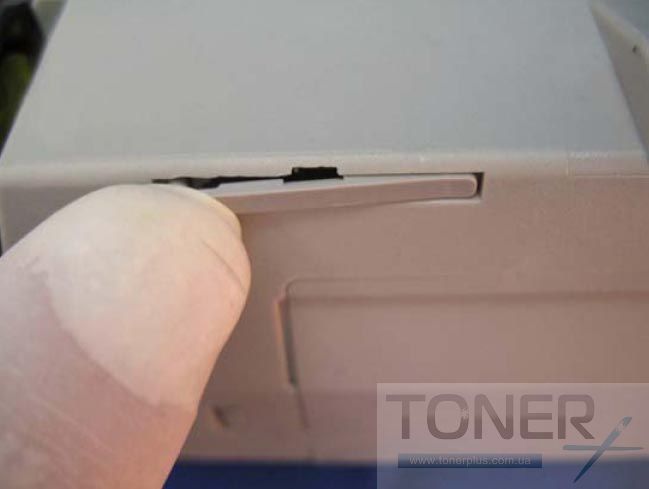

Нажмите на защелки, чтобы повернуть синюю ручку для того, чтобы открыть бункер. Теперь можно приступить к очистке бункера.


Небольшой плоской отверткой подденьте крышку со стороны шестеренки и снимите ее.

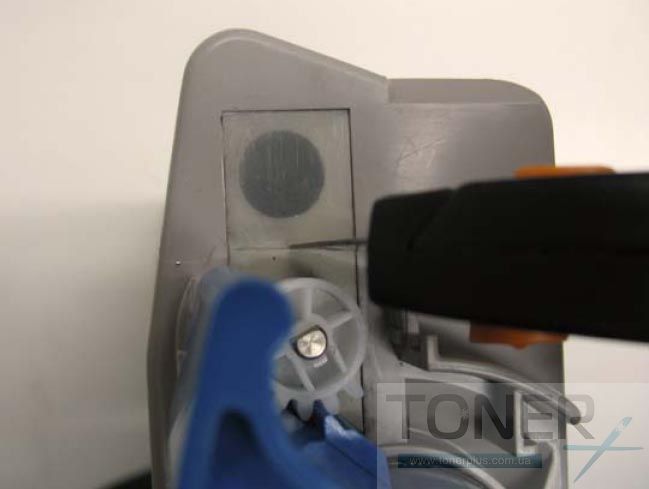

Для снятия уплотнителей с бункера для отработки вытащите синюю ручку на несколько мм и снимите маленькую белую шестеренку. Затем срежьте половину пластикового уплотнителя и раскройте одно из отверстий на бункере для отработки.


Снимите пластиковый уплотнитель.
Примечание: Вытряхните как можно больше остатков тонера перед тем, как очистить его компрессором..

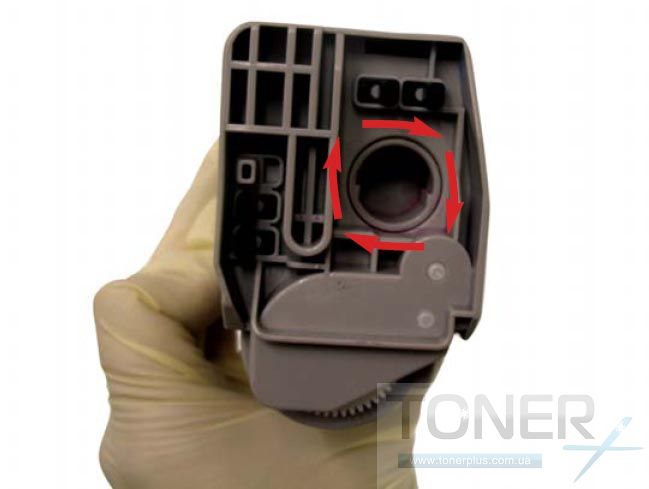

Когда синяя ручка защелкнута, поверните заглушку (обозначенную на фото) на бункере для отработки против часовой стрелки, чтобы открыть его. Это даст вам возможность очистить остатки тонера из бункера.

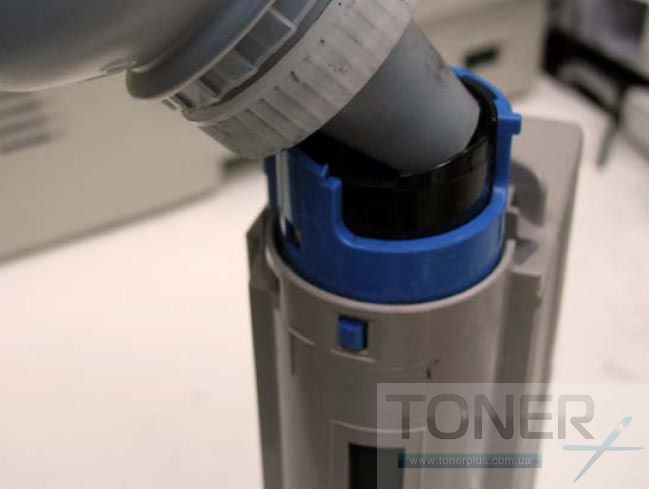

После тщательной очистки картриджа, уплотните открытые отсеки и поверните синюю ручку в положение закрытия. Заполните бункер требуемым количеством тонера и установите пробку.

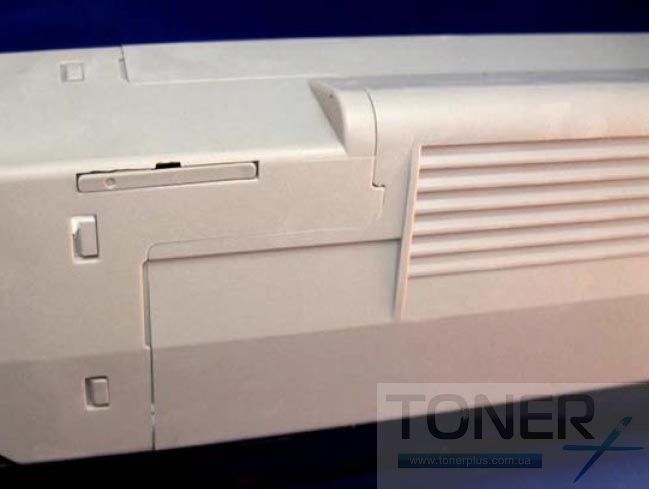

Найдите крышку чипа в верхнем левом углу картриджа.
Примечание: Проверьте это стандартный или ярко желтый картридж. Если это стартовый картридж, в нем нет отдела для чипа.

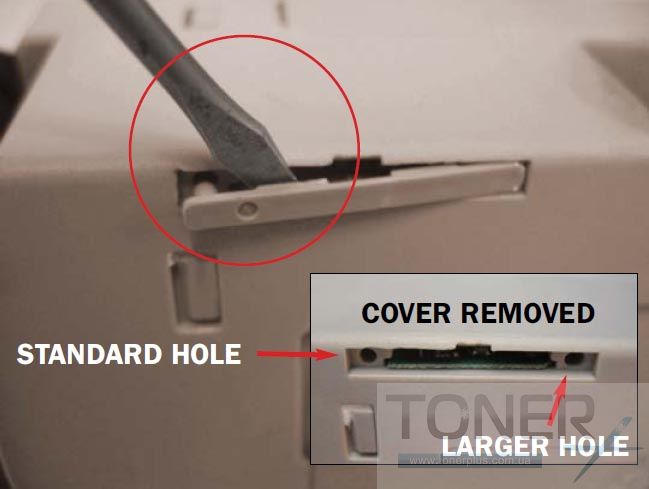

Откройте крышку порта для чипа. Медленно подденьте крышку, чтобы снять ее.
Примечание: Снимайте крышку стороной, находящейся ближе к петлям, чтобы не повредить петли.

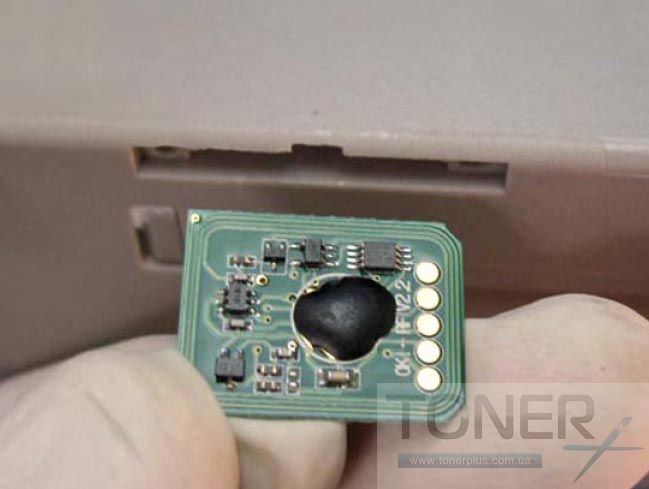

Снимите чип с крышки и вставьте новый чип.
Примечание: Вставляя чип, убедитесь, чтобы схемы были повернуты вверх лицом.

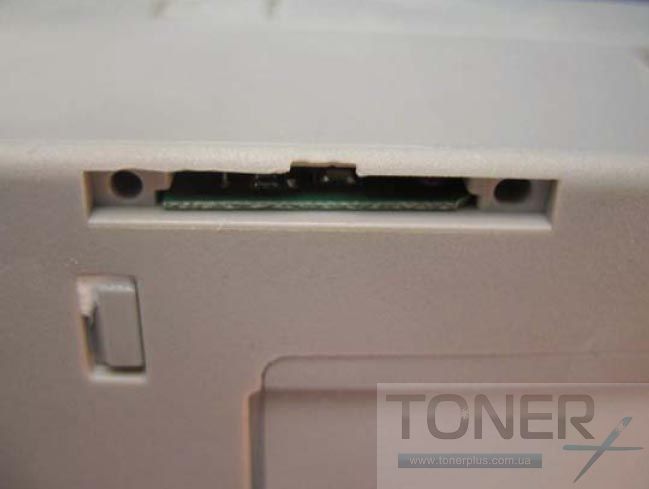

Вставьте чип.


Прикрепите крышку.

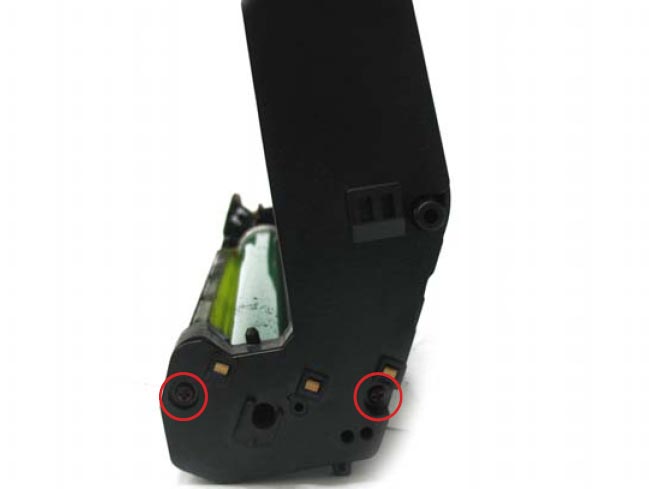

Снимите крышку фотобарабана, открутив два крепящих ее винта.

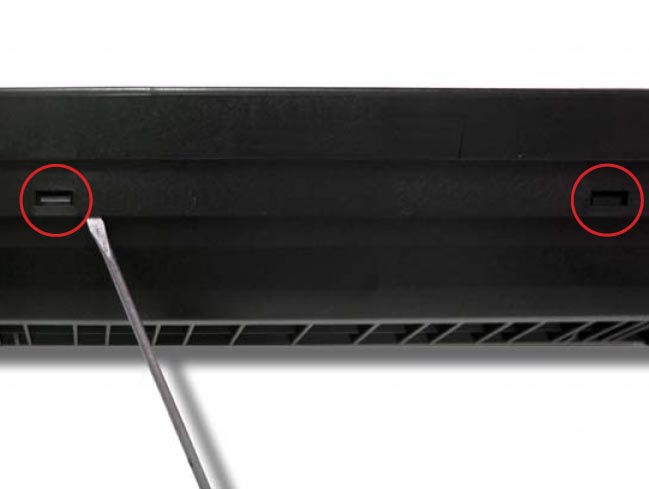

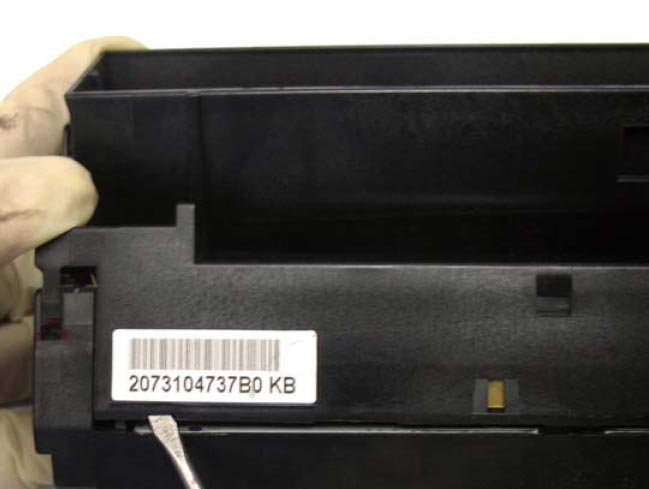

Освободите заднюю часть крышки, вытащив крышку из защелок.


Освободите переднюю часть крышки, приподняв сначала левую сторону, а затем правую.

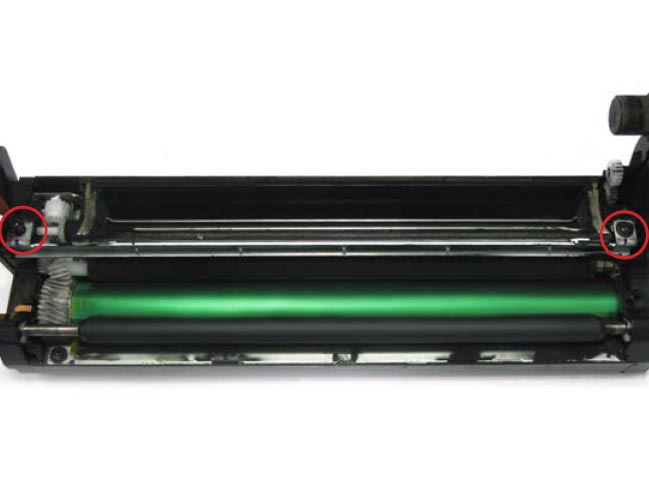

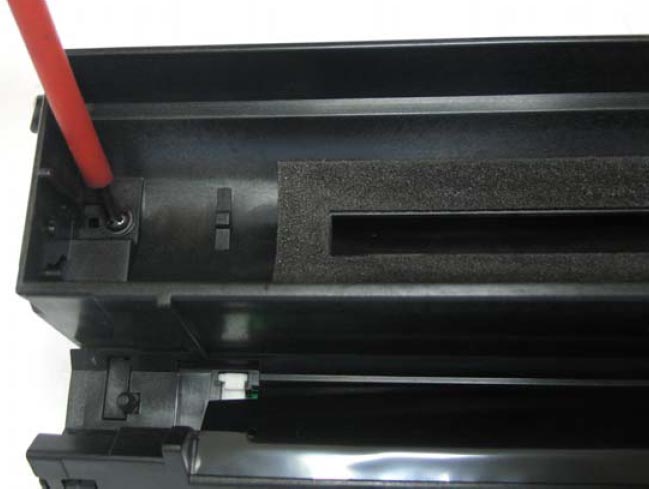

Открутите два винта для того, чтобы вытащить дозирующее лезвие.

Счистите губчатый уплотнитель, прикрепленный к лезвию. Затем снимите губчатый уплотнитель с задней части картриджа. Очистите оба уплотнителя при помощи пылесоса или компрессора, и отложите их в сторону. Лезвие очистите ватным диском смоченным в изопропиловом спирте.
Примечание: Будьте осторожны, используя пылесос, т.к. вы можете случайно втянуть уплотнитель внутрь.


Чтобы снять маленькую крышку, открутите два винта.

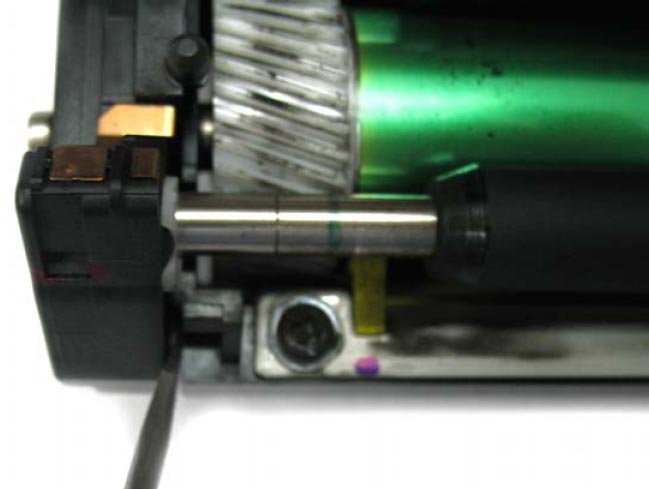

Отодвиньте крышку настолько, чтобы можно было снять вал первичного заряда.

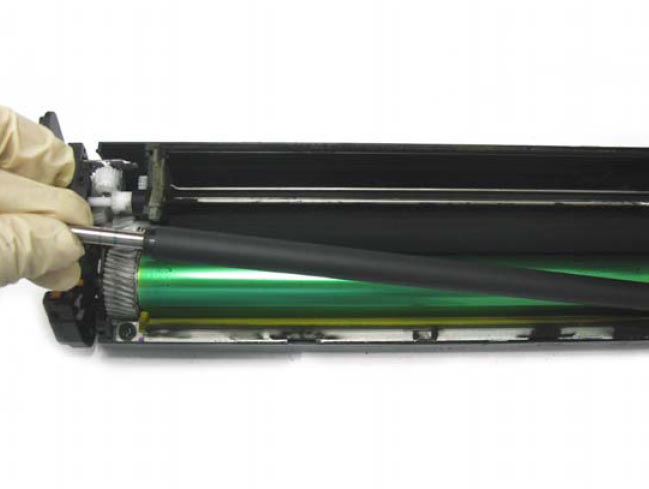

Снимите вал первичного заряда и очистите его при помощи ватного диска смоченного в изопропиловом спирте.

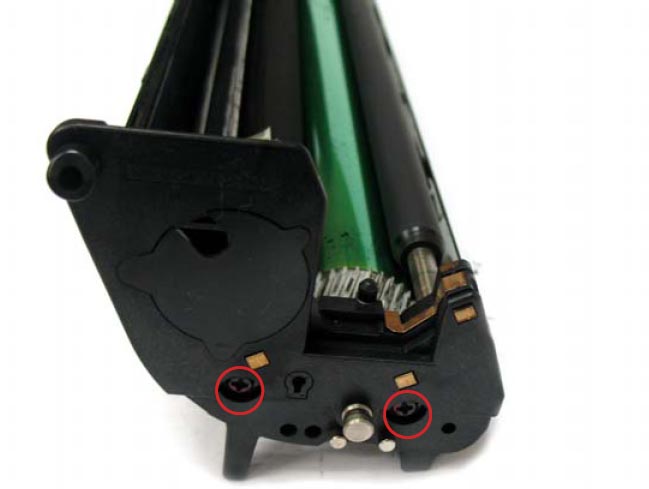

Открутите два винта (обозначенных на фото) и снимите большую крышку.

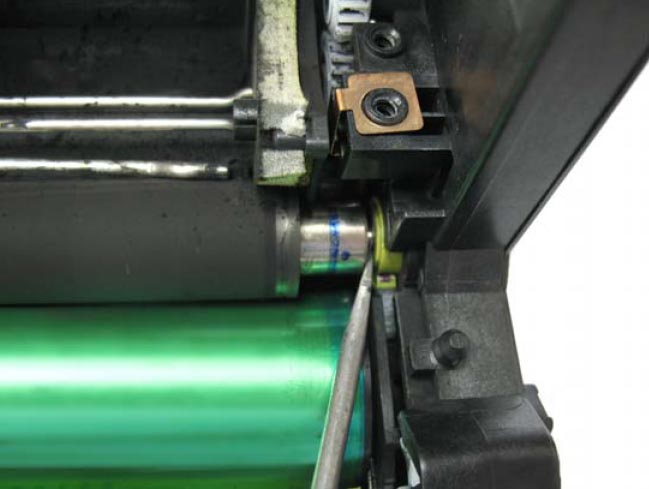

Вытащите вал проявки из крепления, но старайтесь не вытащить крышечку. Зеленая втулка должна остаться на месте.


Зеленая втулка регулирует величину давления на дозирующее лезвие.
Примечание: Также, зеленая втулка есть с противоположной стороны. Обе втулки должны быть одинаково расположены.

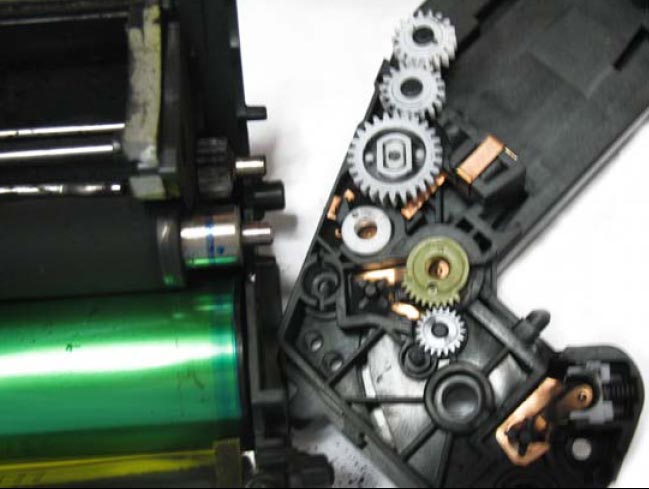

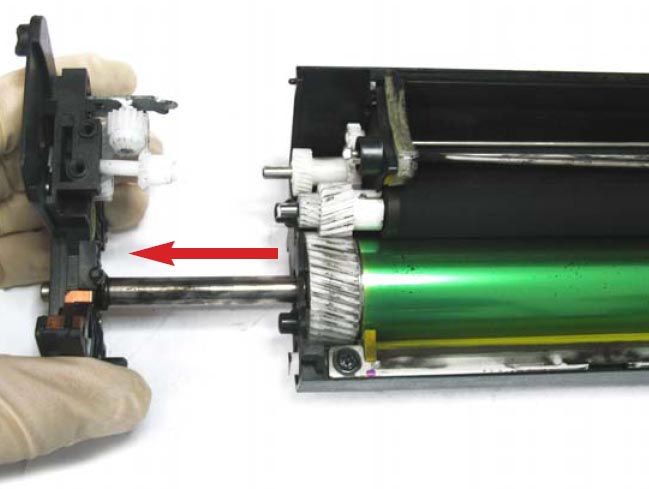

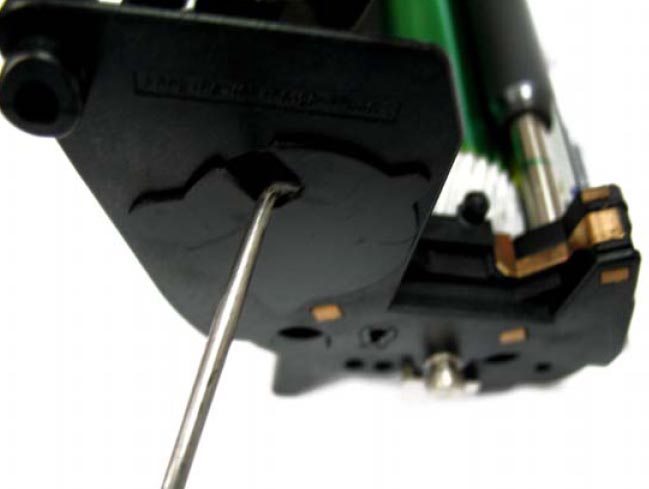

Снимите малую крышку.
Примечание: Вместе с ней выйдет наружу ось барабана.

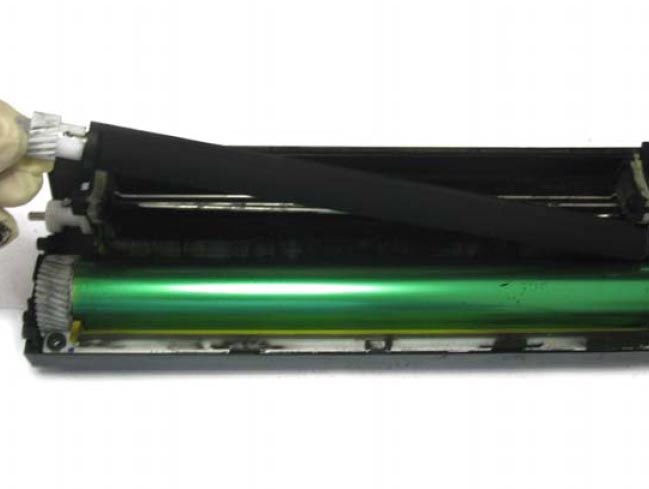

Снимите вал проявки. Используйте ткань без ворса для очистки от остатков тонера. Не используйте химические средства для чистки.

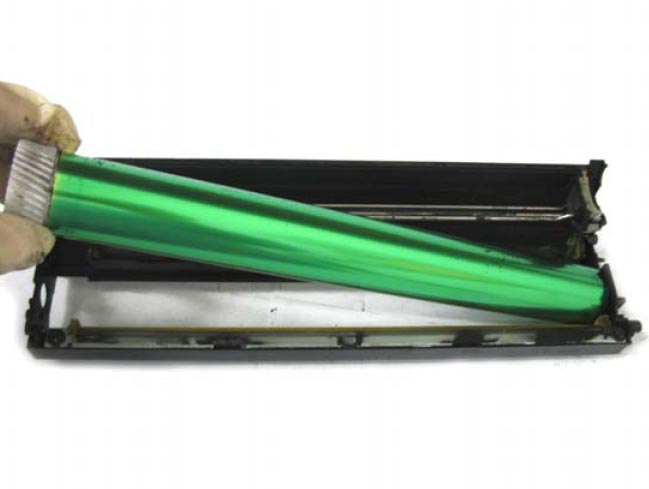

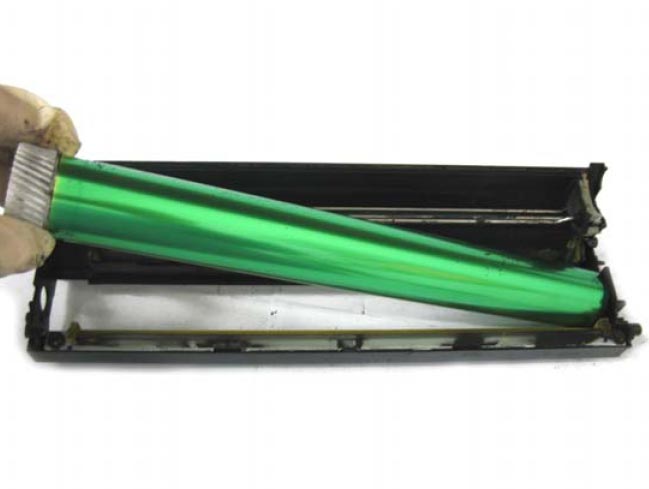

Снимите фотобарабан и очистите его от остатков тонера при помощи ватного диска смоченного в изопропиловом спирте.

Освободите петли, для того чтобы снять механизм вала подачи.

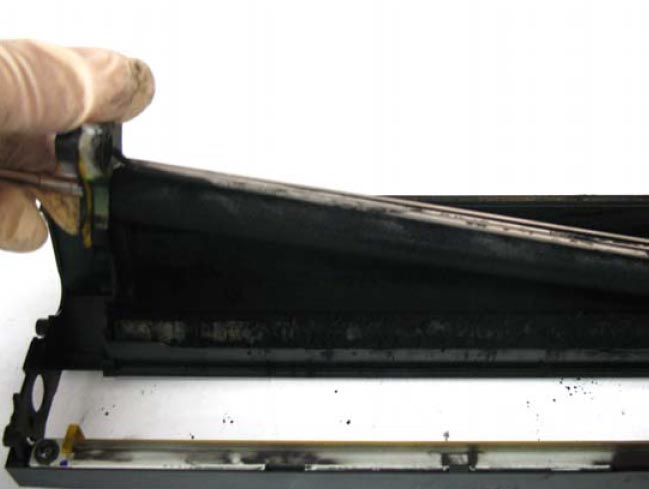

Снимите механизм вала подачи и тщательно очистите картридж.

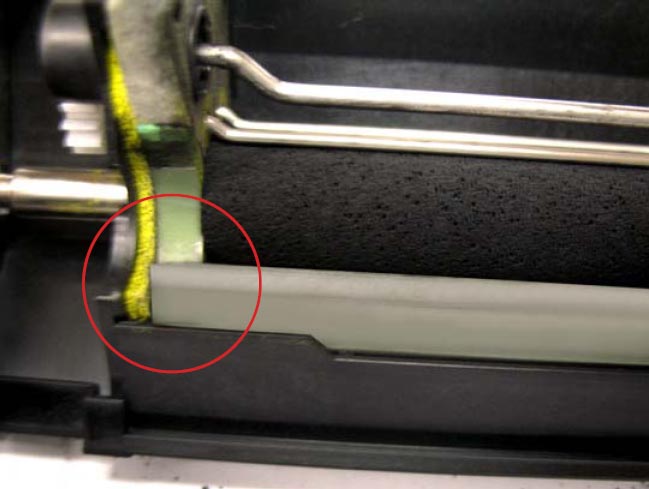

При установке механизма вала подачи проверьте, чтобы лезвие уплотнитель было расположено поверх фетра, чтобы избежать просыпания.


Установите барабан и вал подачи.

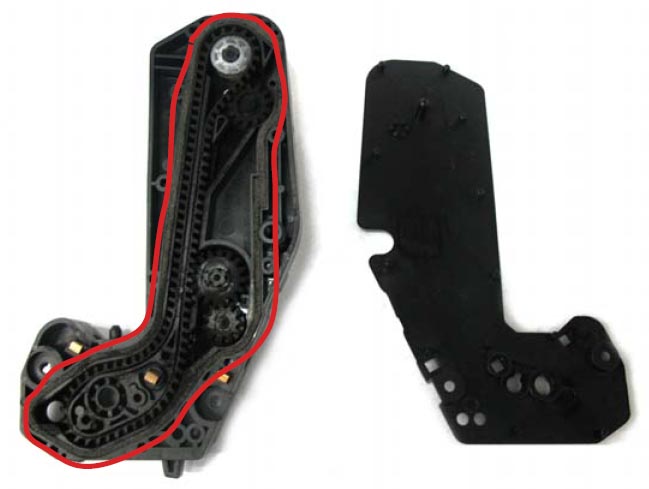

Снимите крышку с системы передачи отходов. Крышка прикреплена петлями. Легким нажатием снимите крышку с петель и при помощи небольшой плоской отвертки приподнимите крышку.
Примечание: Если вы используете пылесос, будьте осторожны. Следите за тем, чтобы не втянуть внутрь при чистке крышки губчатый уплотнитель.

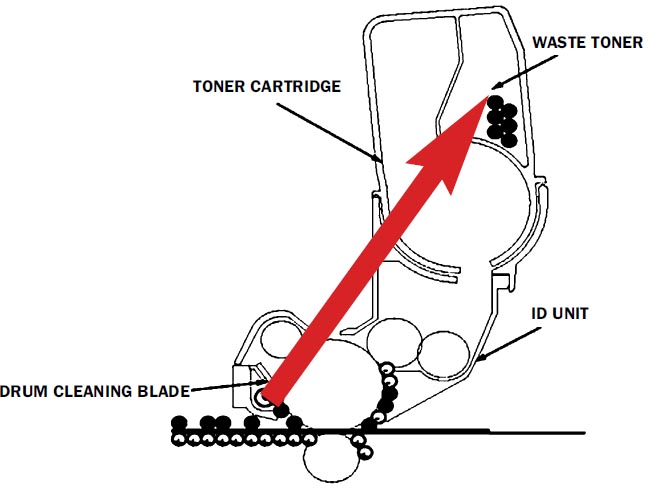

Очистка барабана. Неиспользованный тонер, который остается на фотобарабане, счищается чистящим лезвием фотобарабана и собирается в бункер для отработки в картридже.

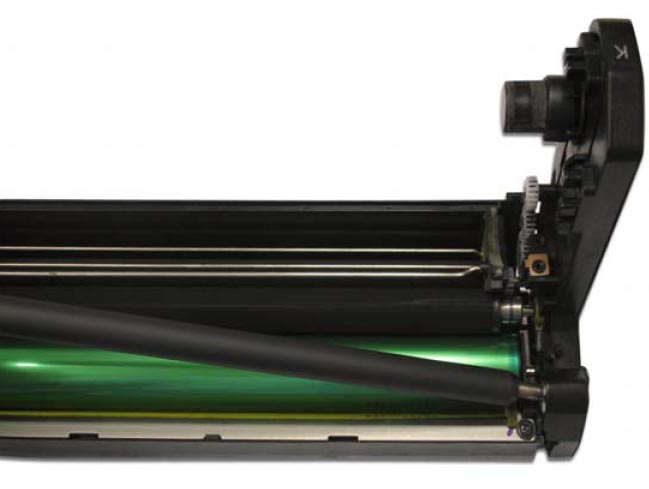

Установите вал первичного заряда.

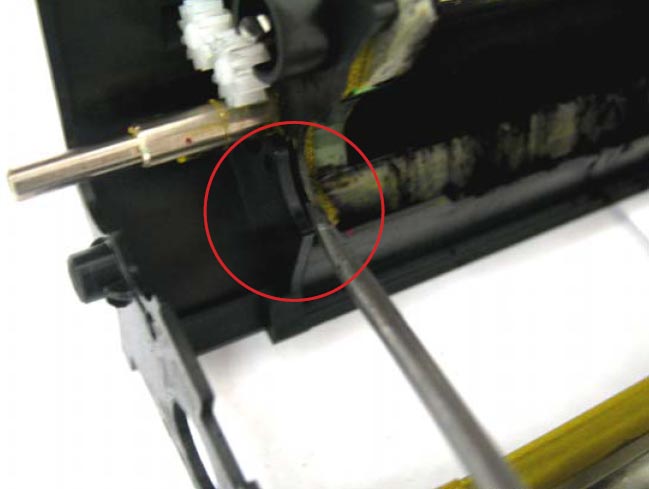

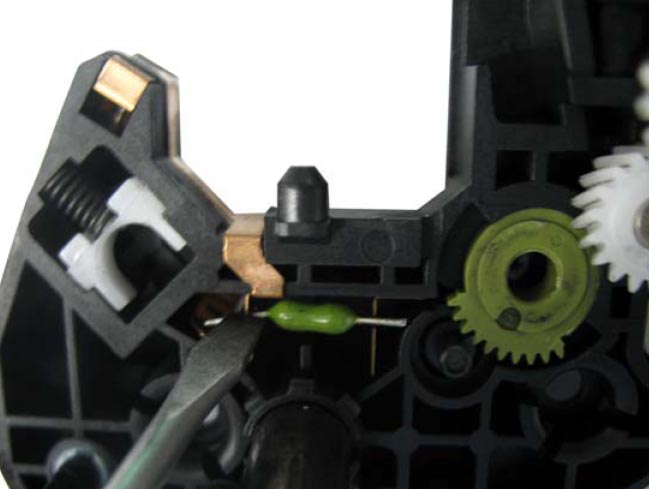

Перед тем как установить малую крышку нужно установить предохранитель сброса, чтобы сбросить счетчик страниц. При помощи плоской отвертки нажмите на провод предохранителя между контактами двух отсеков.
Примечание: На стартовом картридже нет установленного предохранителя.


Установите малую крышку на картридж, как показано на фото.
Примечание: проверьте, чтобы все компоненты были правильно установлены, чтобы крышка зафиксировалась. Возможно, нужно будет немного потрясти картридж.


Снимите крышку с тонерного датчика, просто потянув ее на себя.

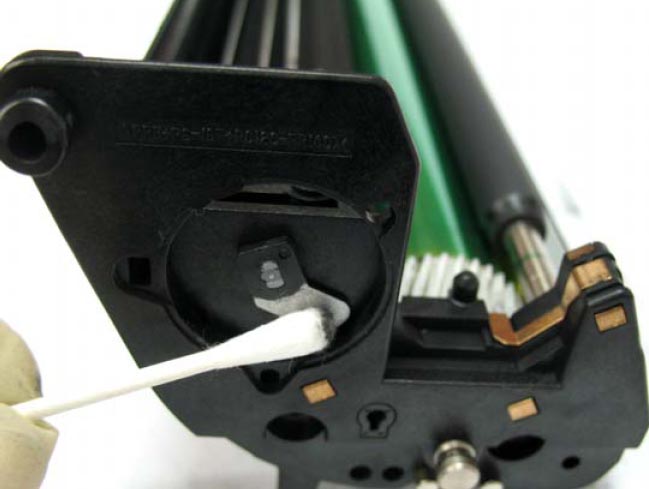

При помощи ватной палочки смоченной в изопропиловом спирте очистите область датчика. Это снизит риск появления ошибки «ошибка датчика».

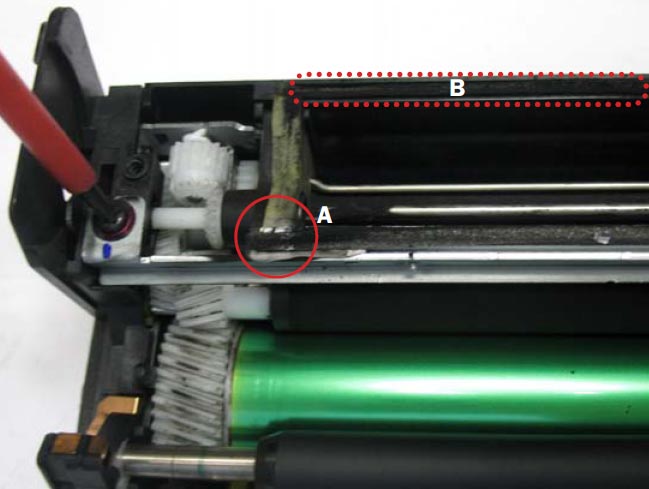

Установите дозирующее лезвие и чистящие губчатые уплотнители, чтобы предотвратить протекание тонера.

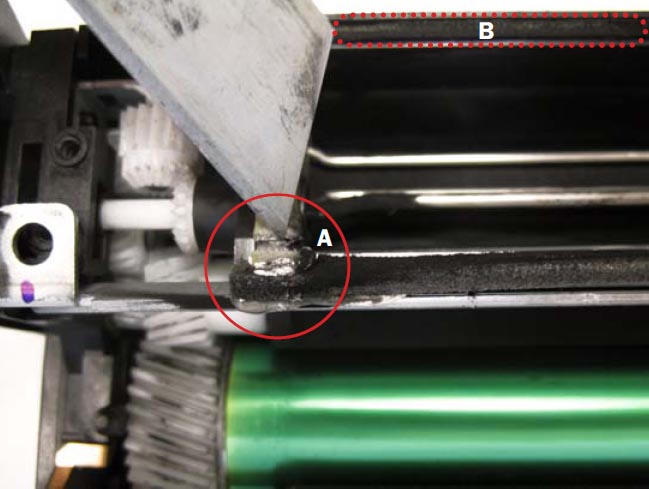

Примечание: Используйте резиновый клей, чтобы установить уплотнитель лезвия спереди (А). Не используйте клей для установки губки на концах картриджа (В).


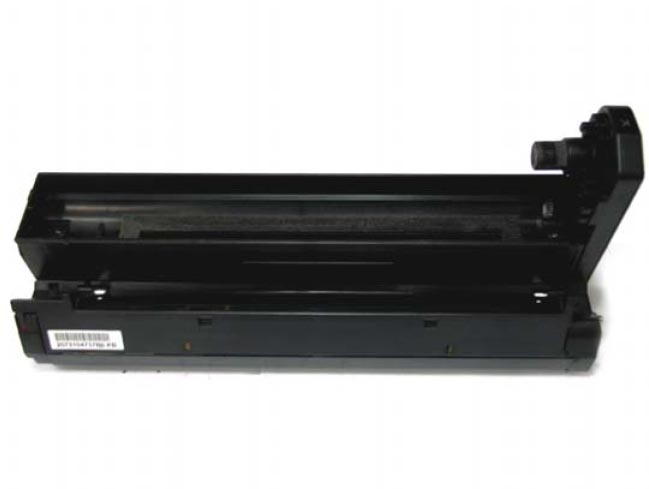

Установите крышку и прикрутите ее двумя винтами.
