Інструкція із заправлення картриджа OKI TYPE-C6 42127488 / 42127405 / 42127489 / 42127406 OKI C5100 / C5200 / C5300 / C5400 / 42126605

В настоящее время выпущены следующие аппараты к данному картриджу:
OkiData C5100
OkiData C5150
OkiData C5200
OkiData C5300
OkiData C5400

Номера картриджей и их ресурс:
42127488 / 42127405 Тонер-картридж 5000 страниц
42127489 / 42127406 Тонер-картридж 5000 страниц
42127490 / 42127407 Тонер-картридж 5000 страниц
42127491 / 42127408 Тонер-картридж 5000 страниц
42126605 / 42126606 / 42126607 / 42126605 DRUM-картридж 17000 страниц

Необходимые материалы:
Пылесос для тонера
Маленькая плоская отвертка
Пинцет
Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

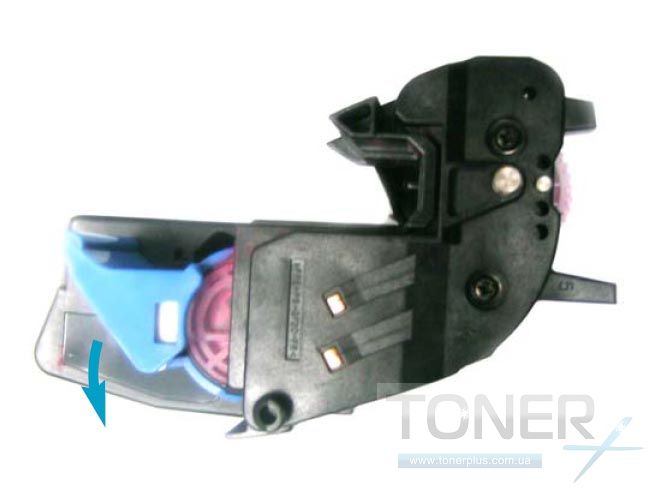

Откройте блокирующий механизм с тонерного картриджа, повернув его против часовой стрелки.

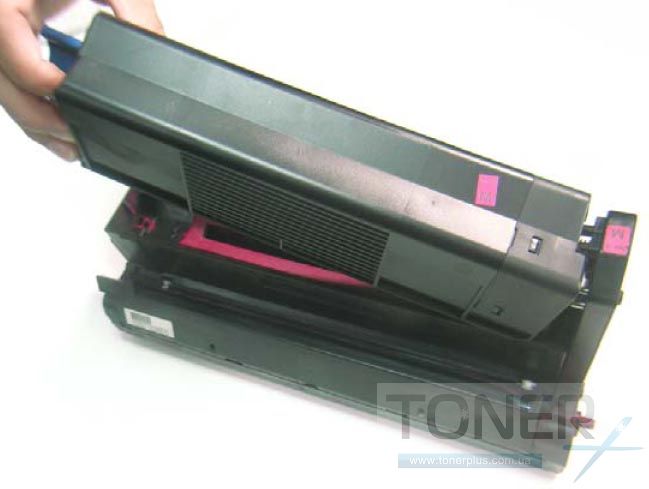

Снимите тонер картридж и отложите его в сторону.


Отделите пластиковую крышку от барабана, открутив два винта, как показано на фото

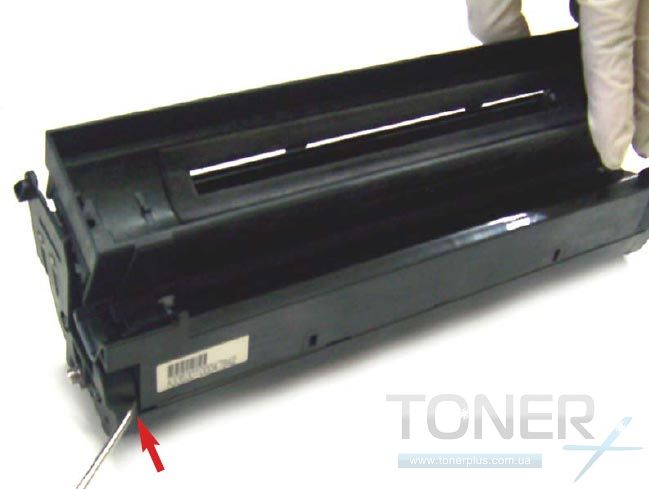

Переверните крышку вверх дном и при помощи плоской отвертки приоткройте заднюю часть, как показано.


Поверните крышку правой стороной вверх и приоткройте переднюю часть, как показано.

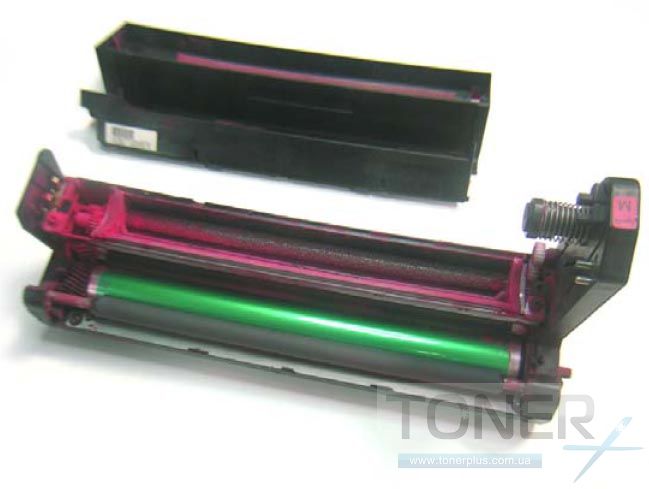

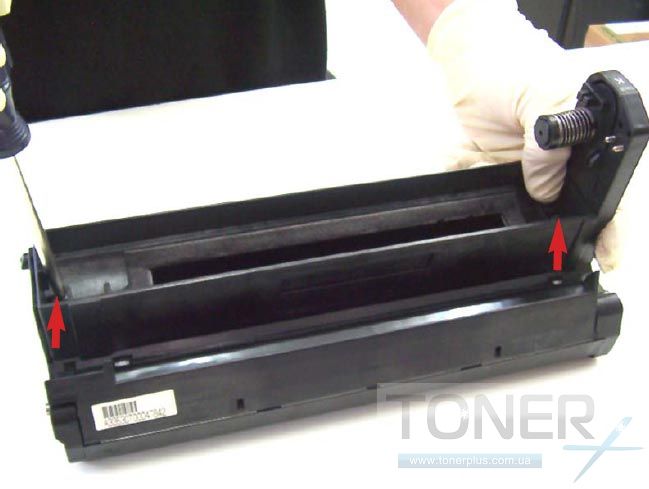

Теперь пластиковая крышка и барабан могут быть отсоединены.

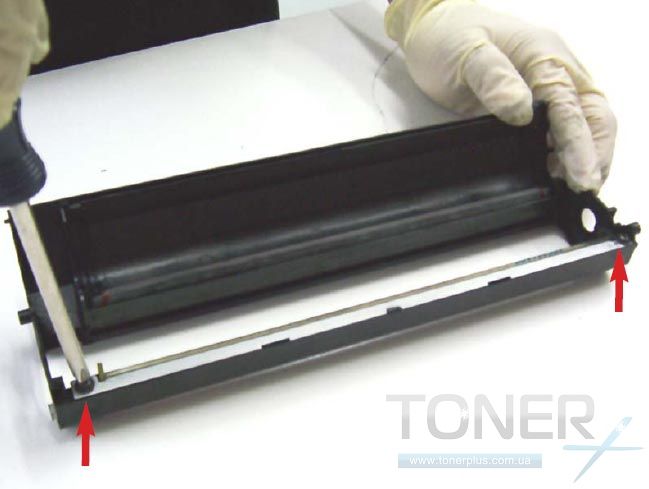

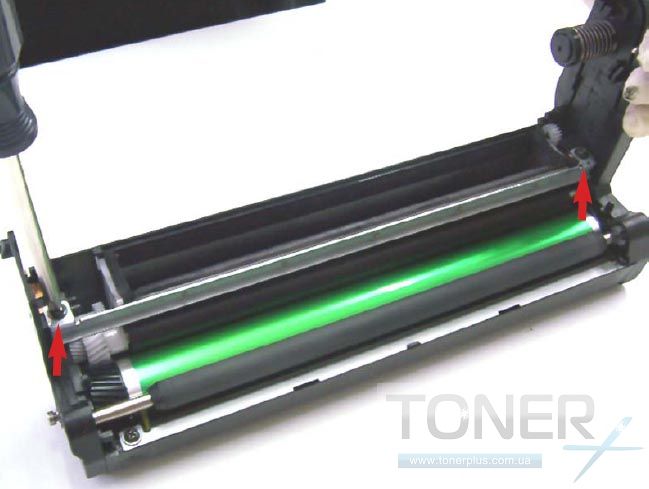

Открутите два винта с концов дозирующего лезвия, которое присоединено к торцевым крышкам.


Будьте осторожны при извлечении лезвия наружу, так как его можно легко повредить.

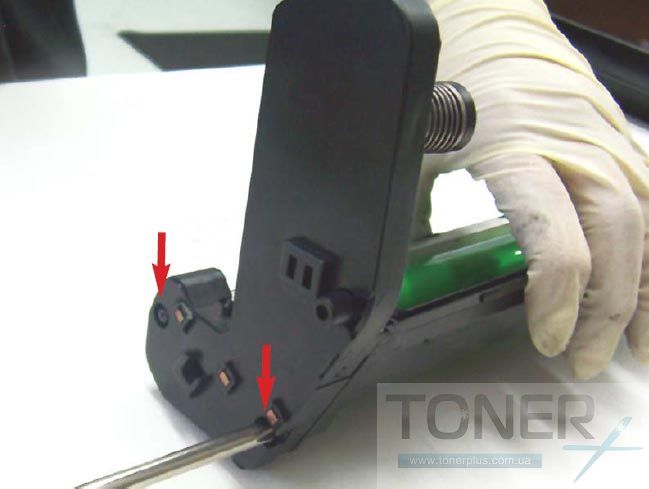

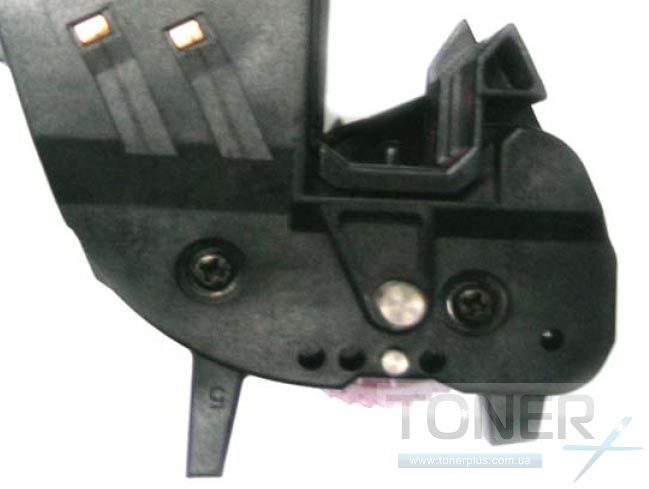

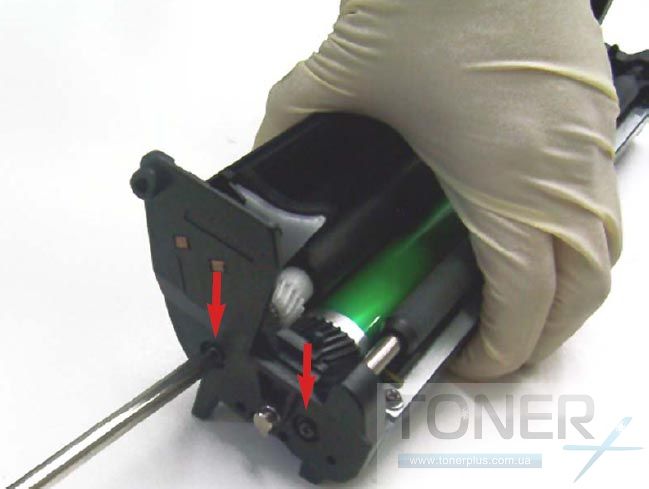

Открутите два винта расположенных на боковой крышке, как показано на фото.


На фото показана крышка с двумя винтами. Открутите два винта.

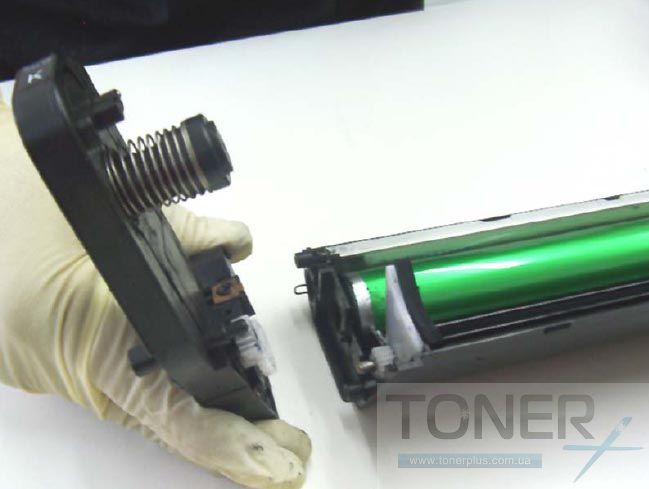

Как только вы открутили винты, снимите крышку.

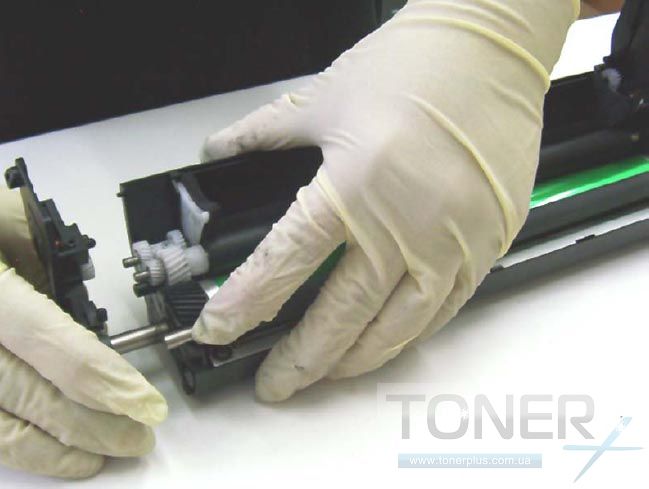

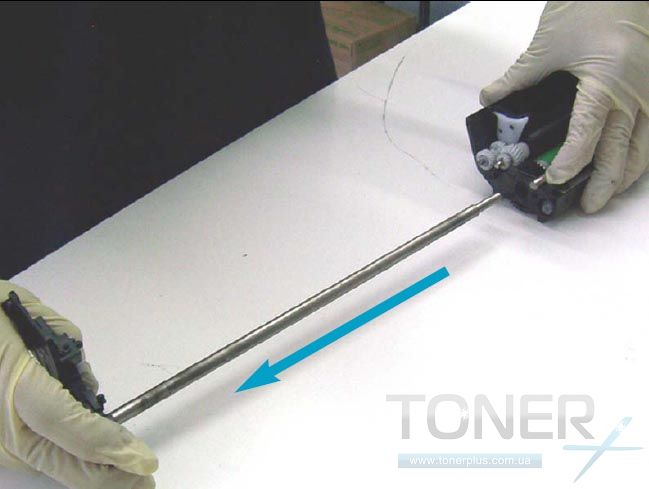

Вместе с ней выйдет ось из фотобарабана.

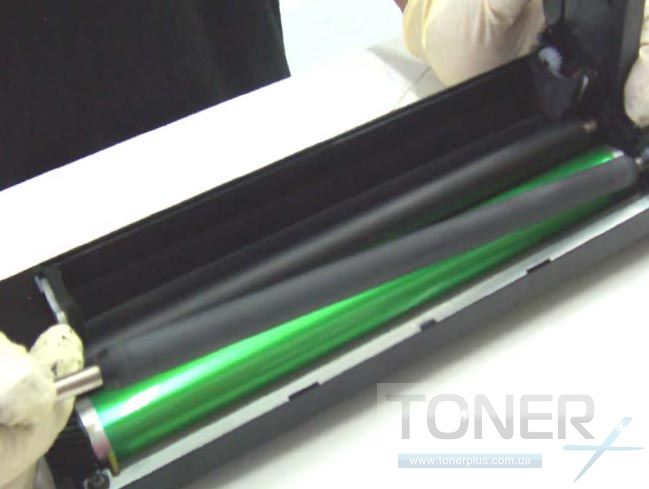

Снимите вал первичного заряда и очистите его при помощи ватного диска смоченного в изопропиловом спирте.

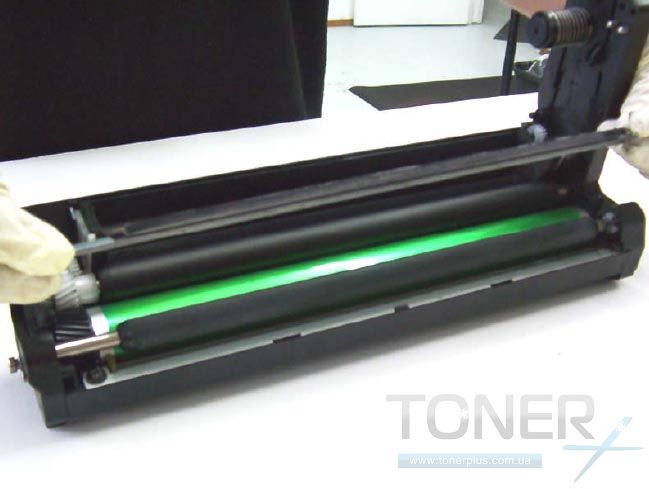

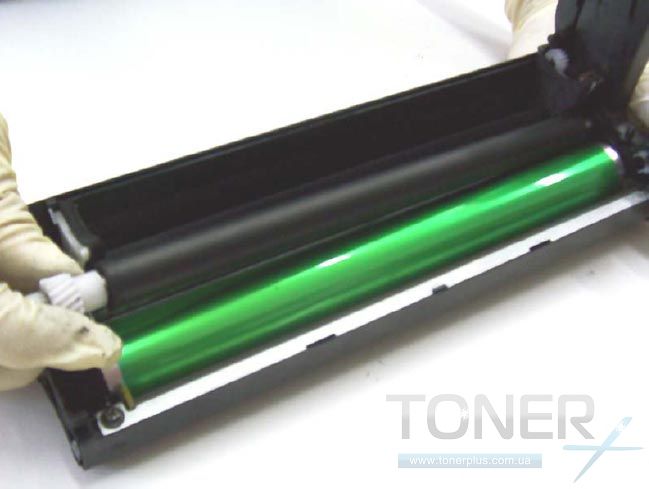

Теперь с легкостью можно снять вал проявки.


Открутите два болта и снимите большую крышку.


Крышка с легкостью отсоединяется.

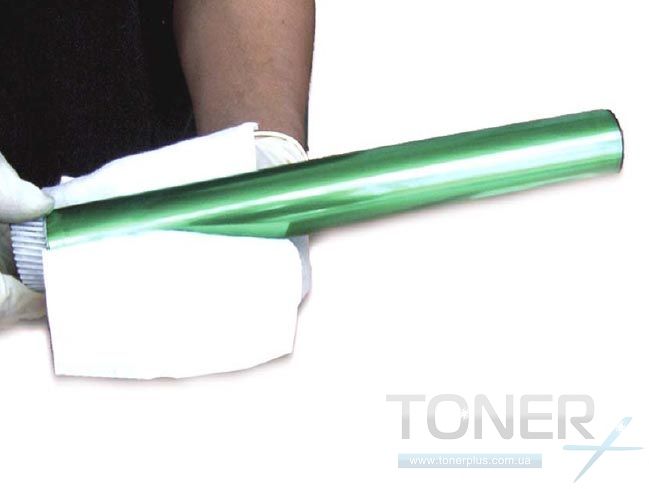

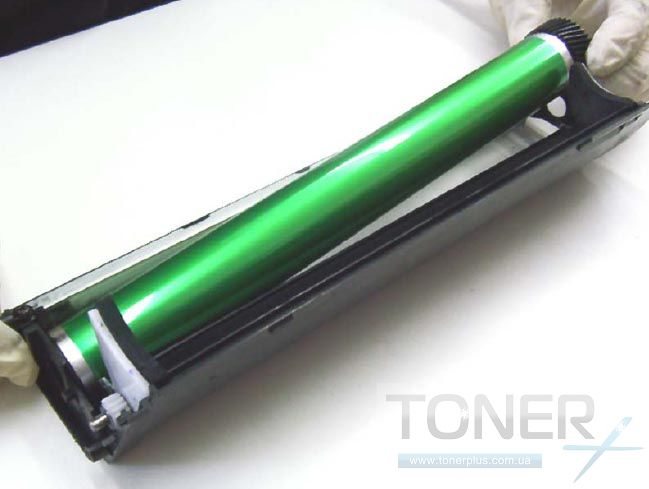

Аккуратно снимите фотобарабан, приподнимая первой сторону с шестеренкой, как показано на фото. Очистите его от остатков тонера при помощи ватного диска смоченного в изопропиловом спирте.


Нанесите на фотобарабан тальк или цинковую присыпку, чтобы предохранить его от износа.


Снимите подающий вал и его составляющие. Очистите его от остатков тонера.

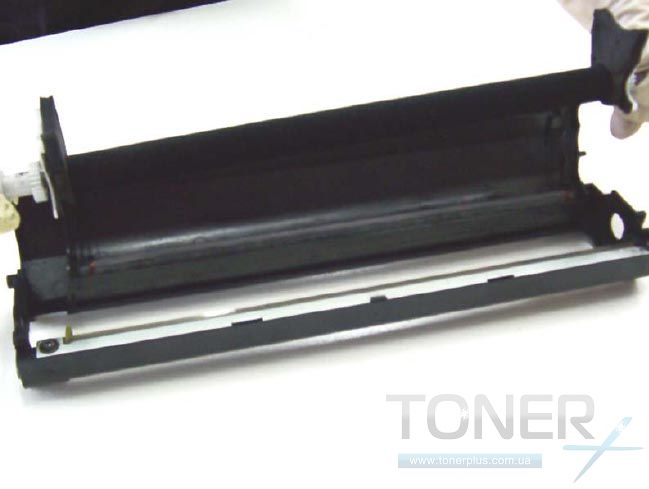

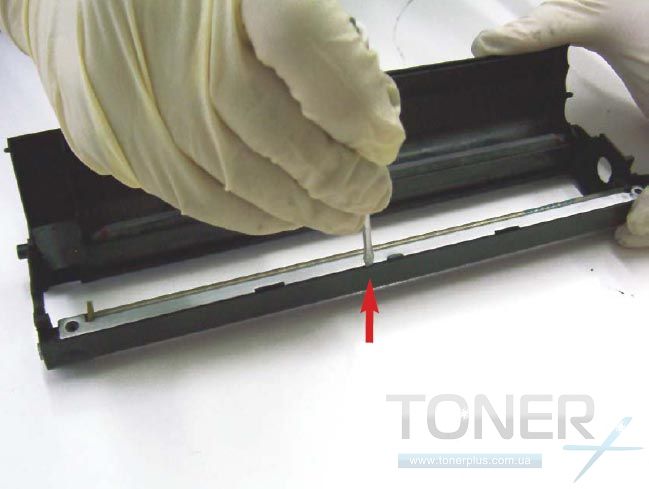

Снимите чистящее лезвие (ракель), открутив два винта с его концов.


Освободите чистящее лезвие (ракель) от крепящей защелки.

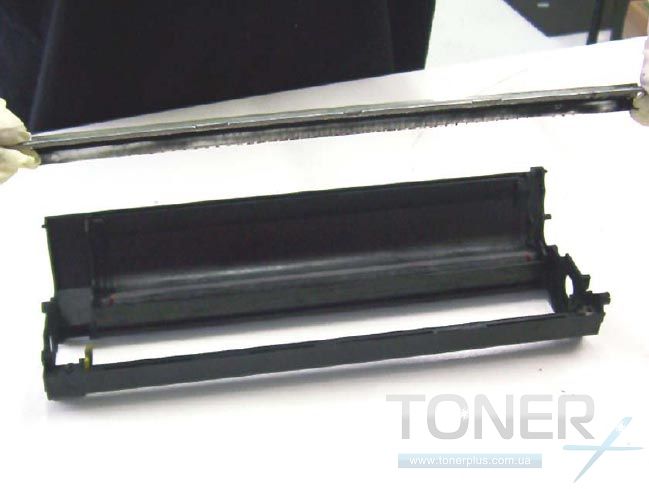

Снимите чистящее лезвие (ракель).

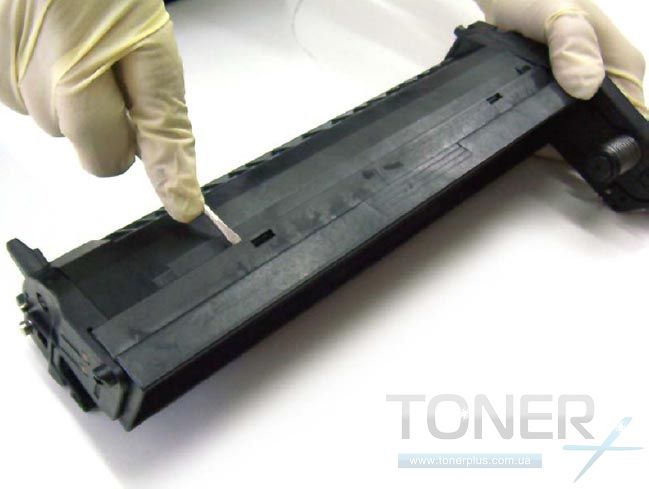

Очистите бункер для отработки при помощи тонерного пылесоса или компресора. Затем соберите его обратно.

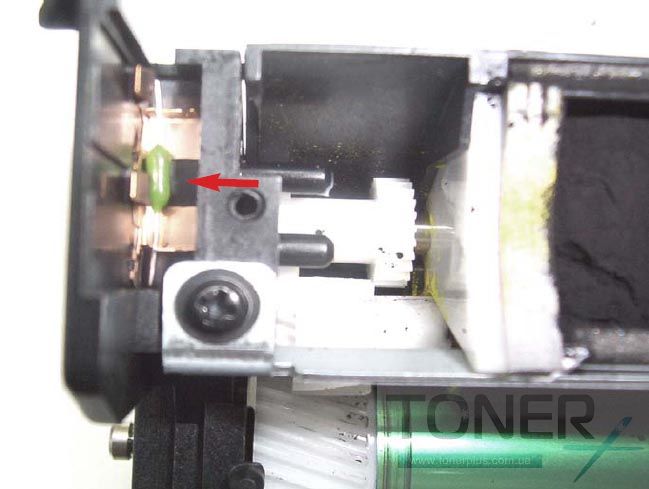

Примечание: Перед установкой пластиковой крышки нужно установить сначала новый предохранитель, чтобы сбросить счетчик и избежать сообщений об ошибке.

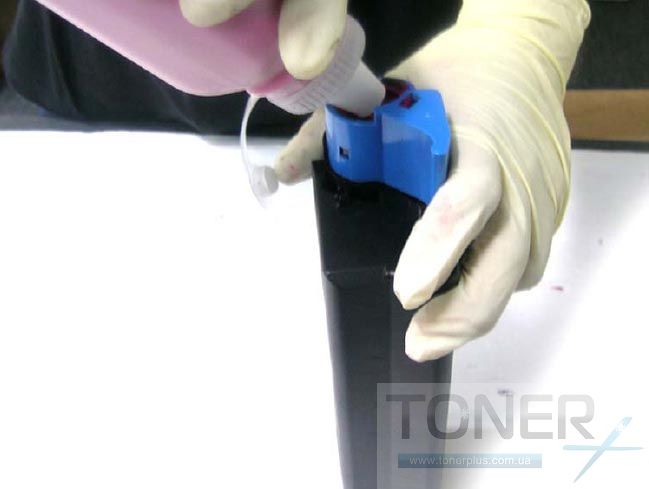

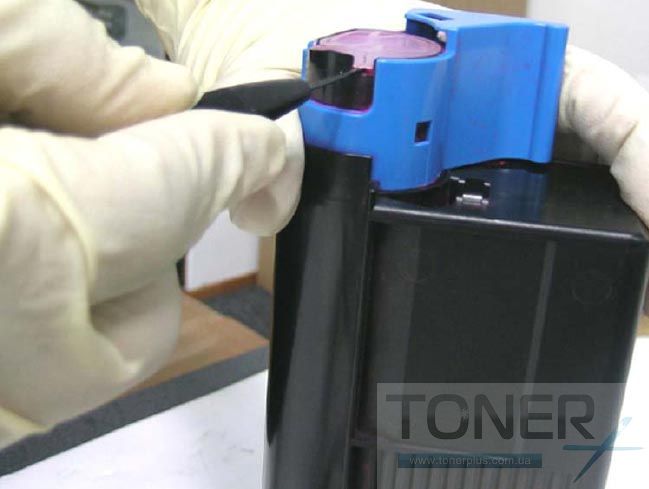

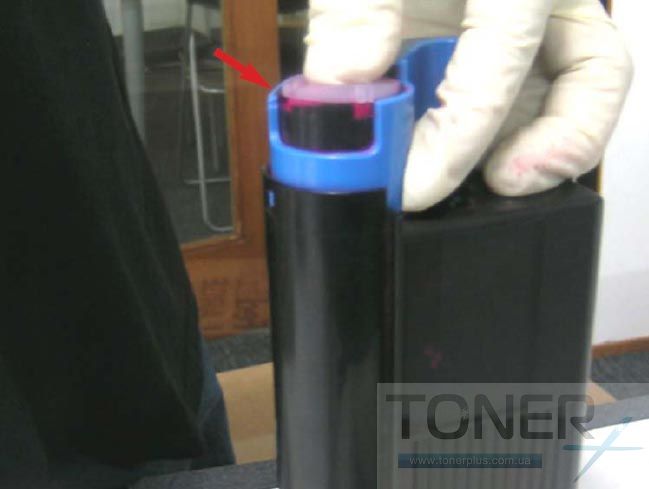

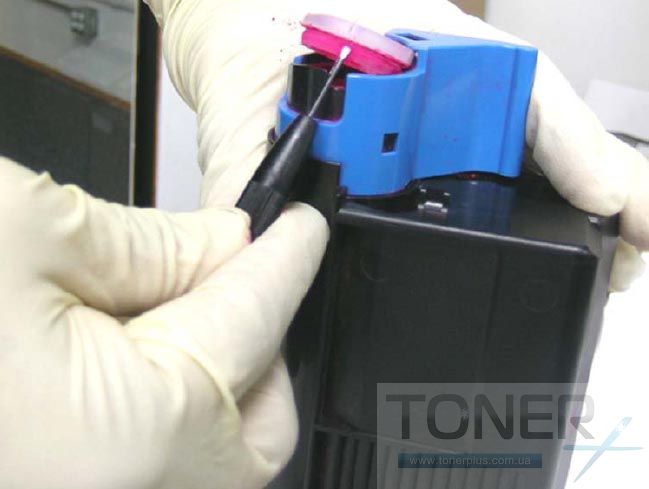

При помощи небольшой отвертки откройте пробку бункера тонер картриджа.

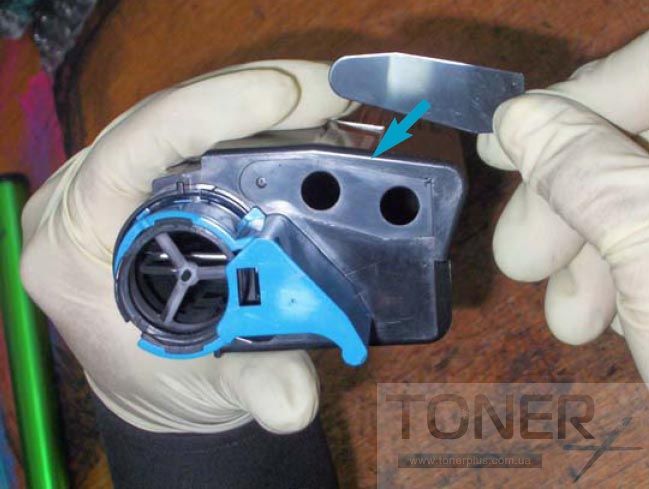

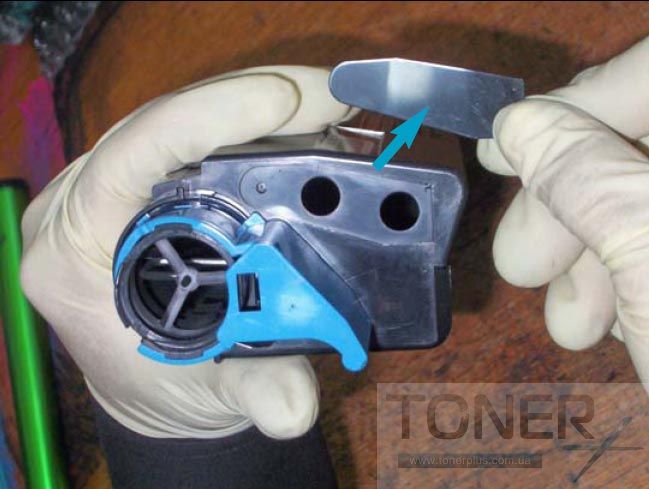

При помощи острогубцев или небольшого изогнутого шила отделите пластиковую клейкую пластину от открытия бункера для отработки (два отверстия). Это отверстия, через которые высыпаются остатки тонера во время процесса чистки.
После чистки протрите картридж и отверстия изопропиловым спиртом, затем вставьте на место клейкую пластину.



Закройте бункер пробкой. Проверьте, чтобы выступы вошли в соответствующие отверстия.

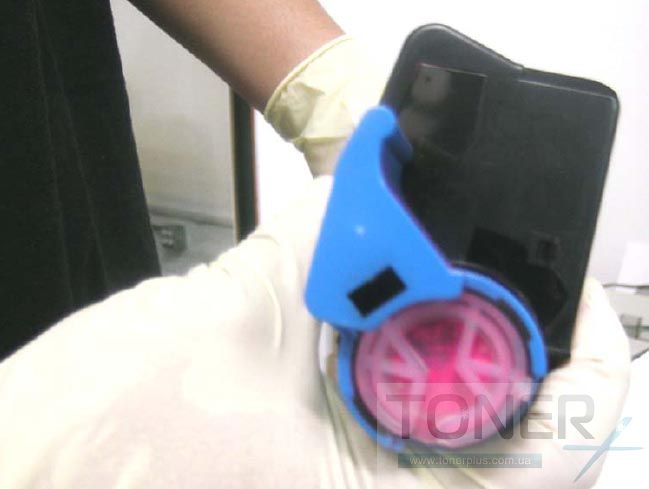

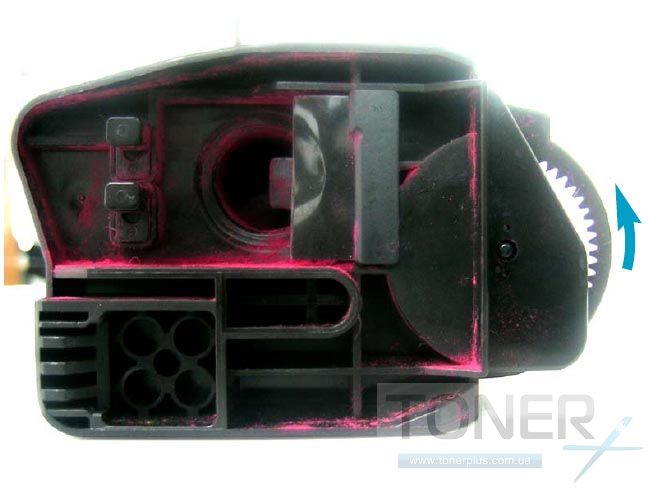

Чтобы проверить, работают ли правильно тонерные датчики, проверните шестеренку, расположенную с противоположной от синей крышки стороны.

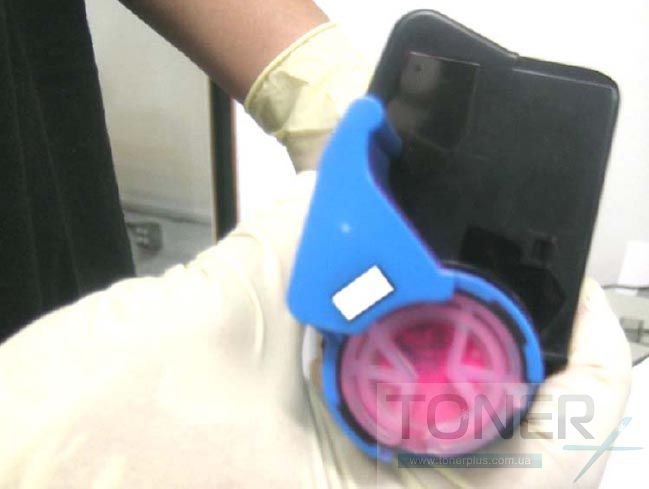

Полный оборот шестеренки приподнимет белую защелку, которая затем скроется.



Приподнятая белая защелка.

Картридж готов к работе.
