Інструкція із заправлення картриджа OKI TYPE-C5 / 41963678 / 41963608 / 41963677 / 41963607 / 41963676 / 41963606 / 41963605 / 41963675 / 41963408 / 41963407 / 41963406 / 41963405 OKI C9300 / C9500

В настоящее время выпущены следующие аппараты к данному картриджу:
OkiData C9300
OkiData C9500

Номера картриджей и их ресурс:
OKI 41963678 / 41963608 Тонер-картридж 15000 страниц
OKI 41963677 / 41963607 Тонер-картридж 15000 страниц
OKI 41963676 / 41963606 Тонер-картридж 15000 страниц
OKI 41963605 / 41963675 Тонер-картридж 15000 страниц
OKI 41963408 DRUM-картридж 15000 страниц
OKI 41963407 DRUM-картридж 15000 страниц
OKI 41963406 DRUM-картридж 15000 страниц
OKI 41963405 DRUM-картридж 15000 страниц

Необходимые материалы:
Пылесос для тонера
Маленькая плоская отвертка
Пинцет

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт

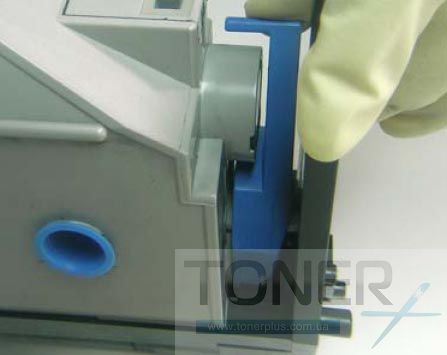

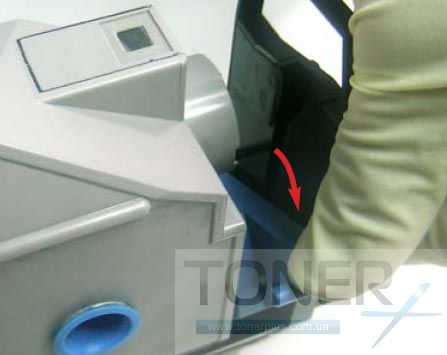

Поверните синюю ручку из верхнего «закрытого» положения вниз.

Синяя ручка внизу, в положении «открыто».

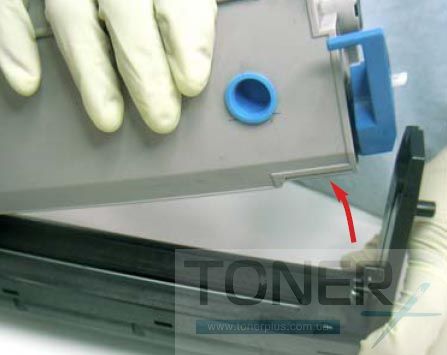

Отсоедините бункер, сначала со стороны с синей ручкой, как показано на рисунке. Затем отложите его в сторону.

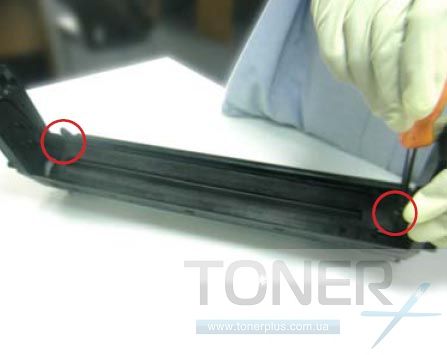

Открутите два винта с верхней части крышки барабана.

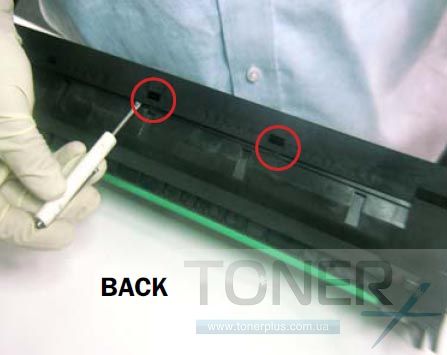

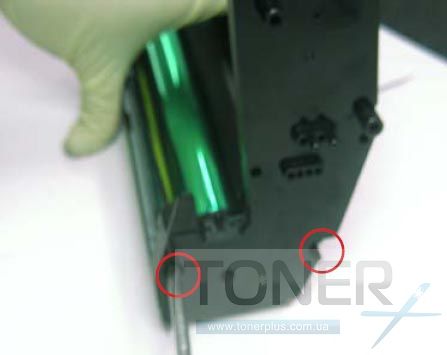

Для того чтобы отсоединить крышку, при помощи небольшой плоской отвертки нажмите на пять защелок, расположенных на задней и передней части картриджа.

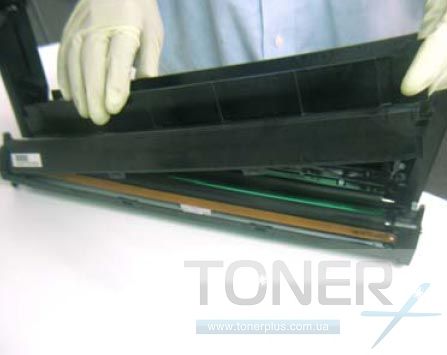

Снимите крышку с барабана.

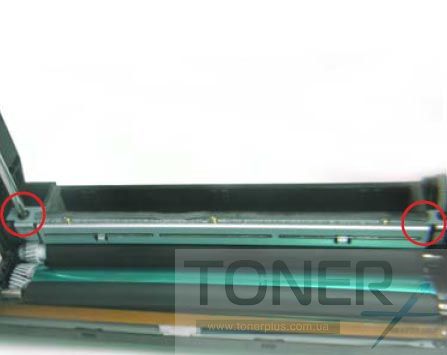

Открутите два винта с дозирующего лезвия.

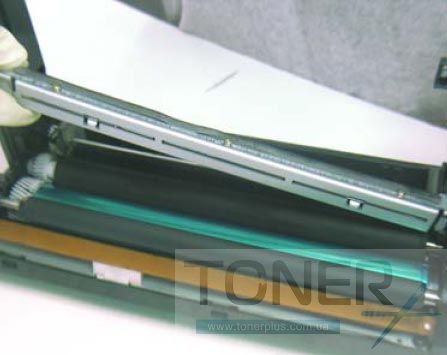

Аккуратно приподнимите одну сторону лезвия, затем другую

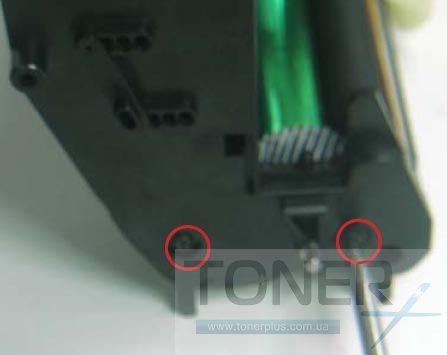

Открутите два винта с крышки (со стороны без шестеренки).


Выдвиньте крышку примерно на пять сантиметров. Ось барабана прикреплена к крышке.

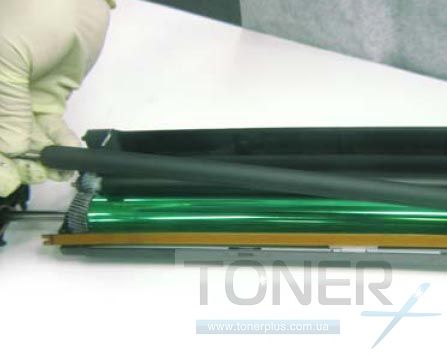

Теперь можно снять вал первичного заряда и очистить его при помощи ватного диска смоченного в изопропиловом спирте.

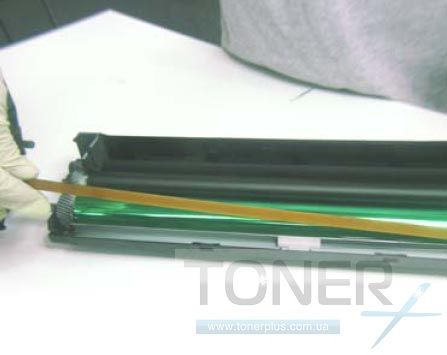

Снмите барабанные лампы.

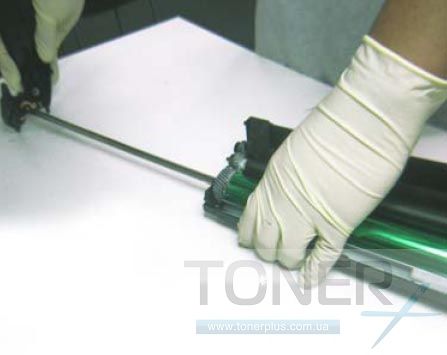

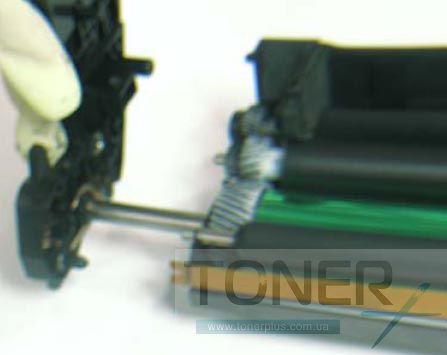

Полностью снимите крышку с осью фотобарабана.


Открутите винты с крышки со стороны с шестеренкой.

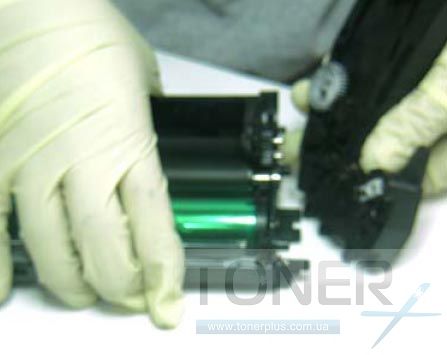

Снимите крышку с шестеренками.

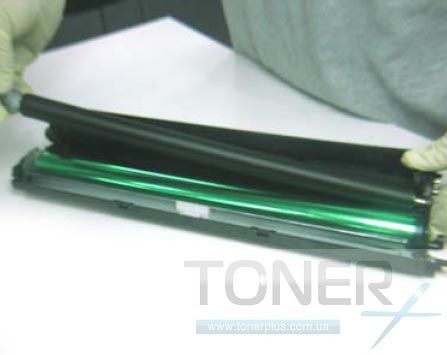

Снимите  вал проявки и очистите его от остатков тонера.

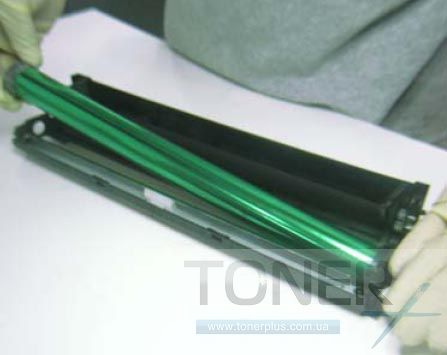

Снимите фотобарабан. Очистите его от остатков тонера и осмотрите на наличие дефектов

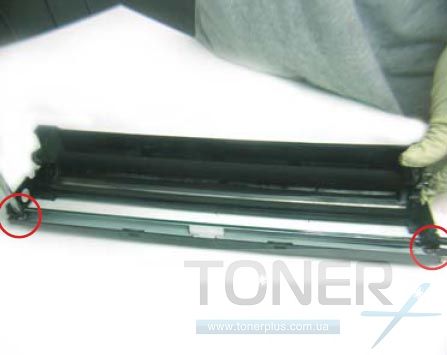

Открутите два винта с концов лезвия очистки (ракель).


Вытащите крепление ламп, как показано на фото.

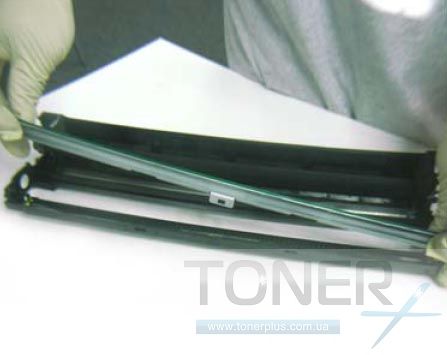

Снимите лезвие очистки.

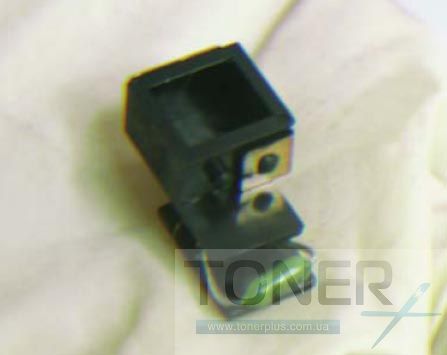

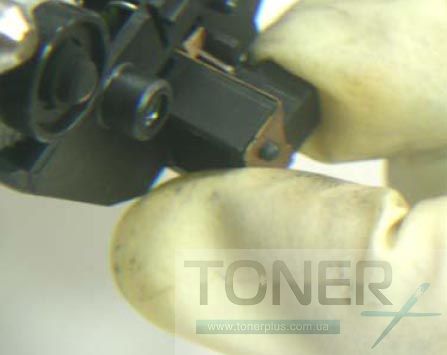

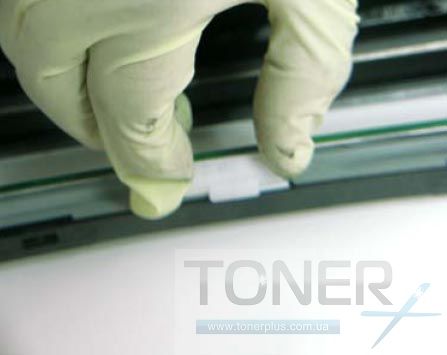

Вытащите крепление предохранителя, расположенное на картридже.


После чистки картриджа и его заполнения замените предохранитель и соберите картридж, следуя шагам в обратном порядке.
