Інструкція із заправлення картриджа OKI 41963083 / 41963084 / 41963085 / 41963005 OKI C7100 / C7300 / C7350 / C7500 / C7550 / 41962805 / 41962806 / 41962807 / 41962808

Інструкція із заправлення картриджа OKI 41963083 / 41963084 / 41963085 / 41963005 OKI C7100 / C7300 / C7350 / C7500 / C7550 / 41962805 / 41962806 / 41962807 / 41962808

Ресурс, стр.	1500 / 2500
Относительно совместимый тонер:	OKI С3100 / C5100 / 5300 / C5250 / C3300 /C3520MFP / C5600 / C5800 / MC560 / C310
Масса тонера:	180 грамм
Чип:	предохранитель

В настоящее время выпущены следующие аппараты к данному картриджу:
OkiData C7100
OkiData C7300
OkiData C7350
OkiData C7500
OkiData C7550

Номера картриджей и их ресурс:
OKI 41963083 / 41963005 Тонер-картридж 10000 страниц
OKI 41963084 / 41963006 Тонер-картридж 10000 страниц
OKI 41963085 / 41963007 Тонер-картридж 10000 страниц
OKI 41963086 / 41963008 Тонер-картридж 10000 страниц
41962805 / 41962806 / 41962807 / 41962808 DRUM-картридж 23000 страниц

Необходимые материалы:
Пылесос для тонера
Маленькая плоская отвертка
Пинцет
Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

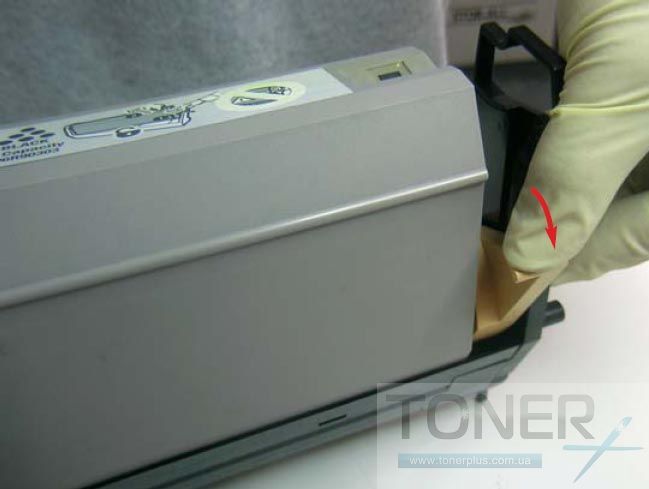

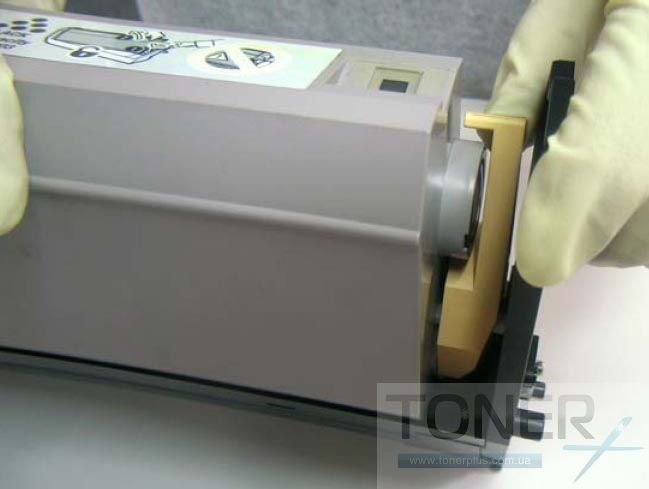

Отсоедините тонер картридж от DRUM-картриджа, повернув желтую ручку вниз

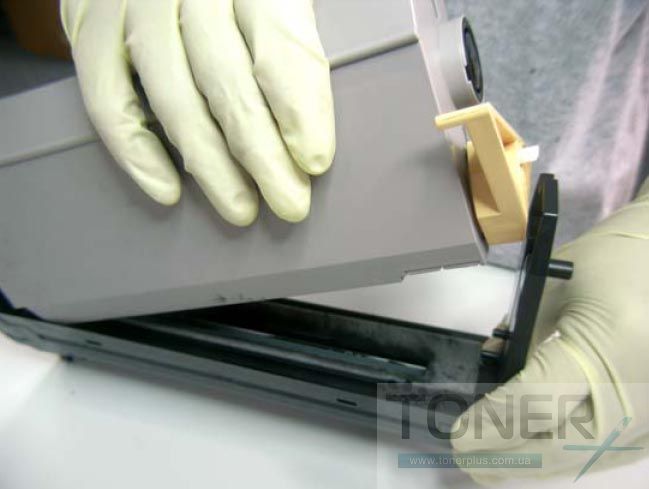

Приподнимите бункер, начиная со стороны с синей ручкой, как показано на фото.
Очистите бункер от остатков тонера, для этого лучше использовать тонерный пылесос или компрессор.
Засыпьте тонер в бункер и отложите в сторону.

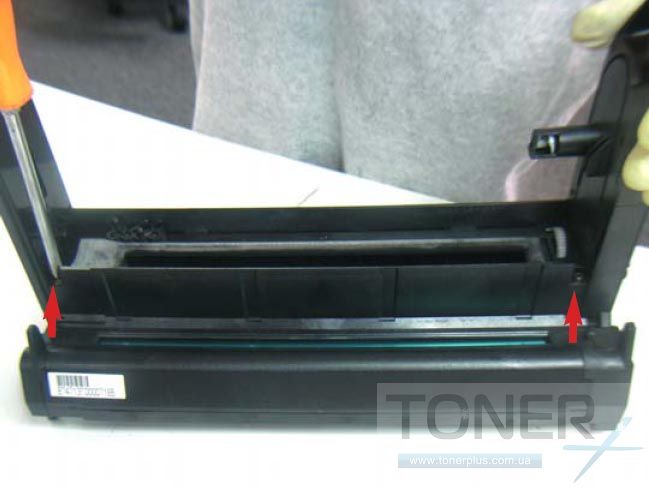

Открутите два винта с верхней части крышки барабана.

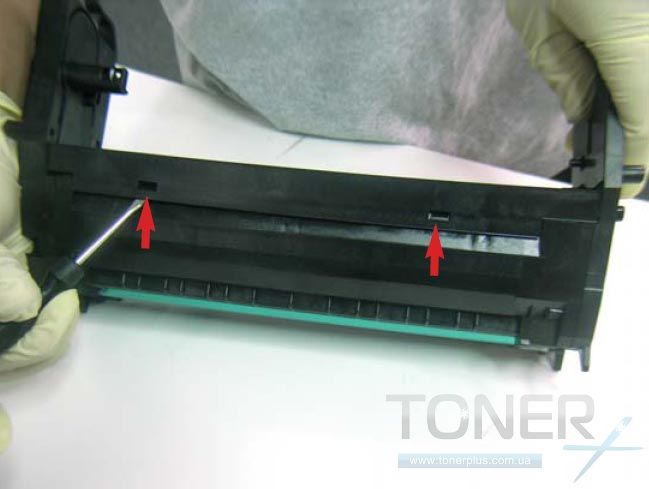

Для того, чтобы отсоединить крышку, при помощи плоской отвертки нажмите на пять защелок, расположенных на задней и передней части картриджа

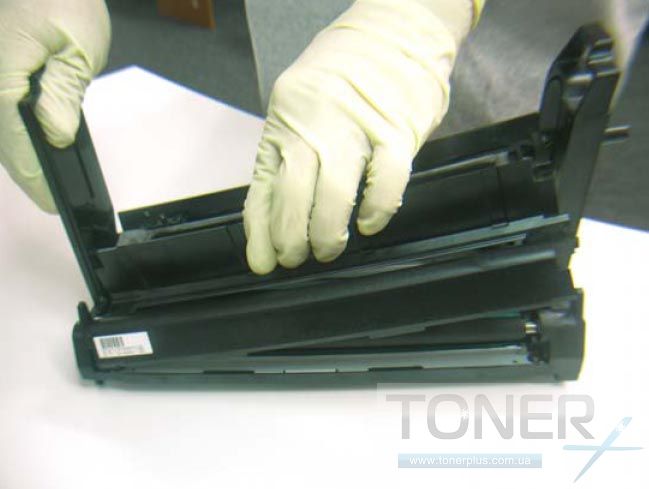

Снимите крышку барабана.

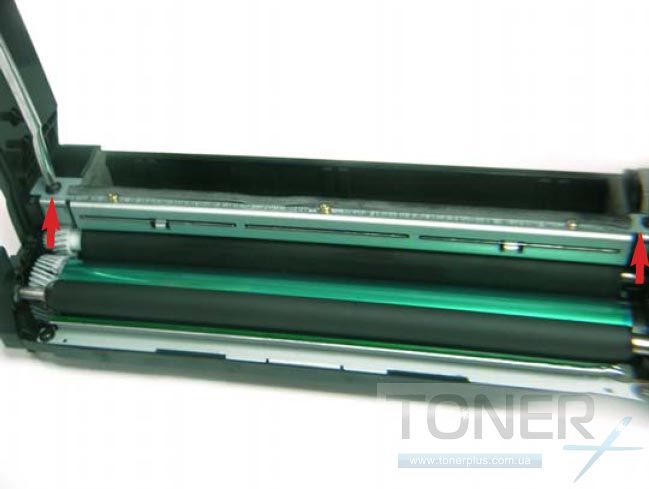

Открутите два винта с дозирующего лезвия.

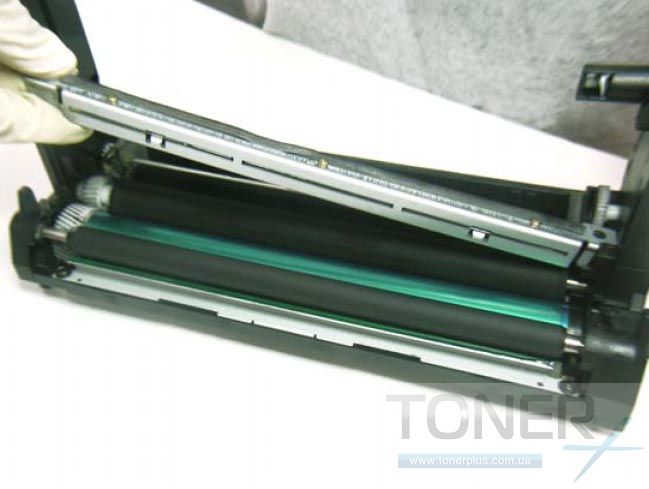

Аккуратно приподнимите одну сторону лезвия, затем другую. Очистите его при помощи ватного диска смоченного в изопропиловом спирте.

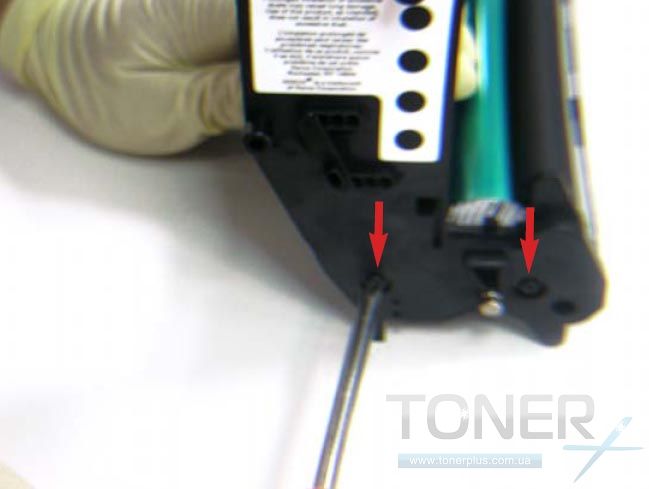

Открутите два винта с крышки (со стороны без шестеренки), как показано на фото.


Выдвиньте крышку наружу примерно на четыре сантиметра. Ось барабана присоединена к ней.

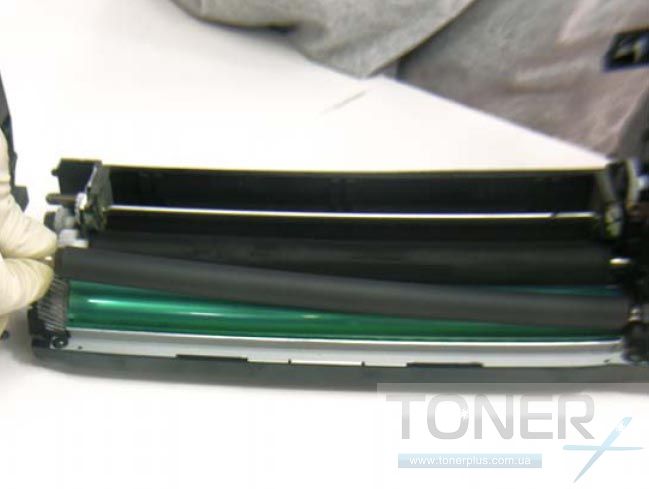

Снимите вал первичного заряда и очистите его от остатков тонера. Для этого лучше использовать ватный диск смоченый в изопропиловом спирте.

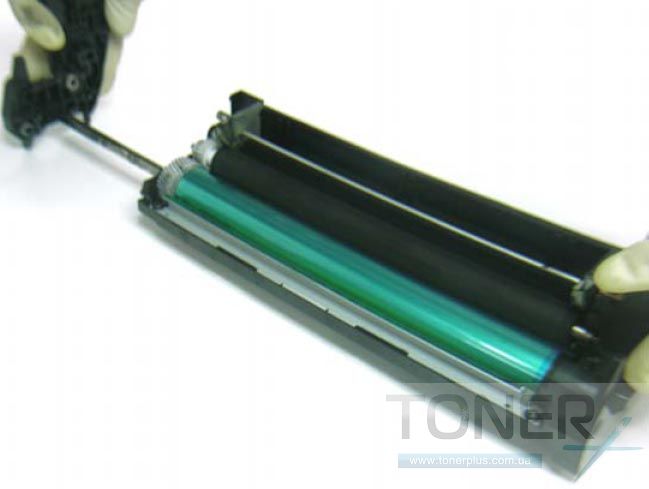

Вытащите крышку с осью наружу целиком.

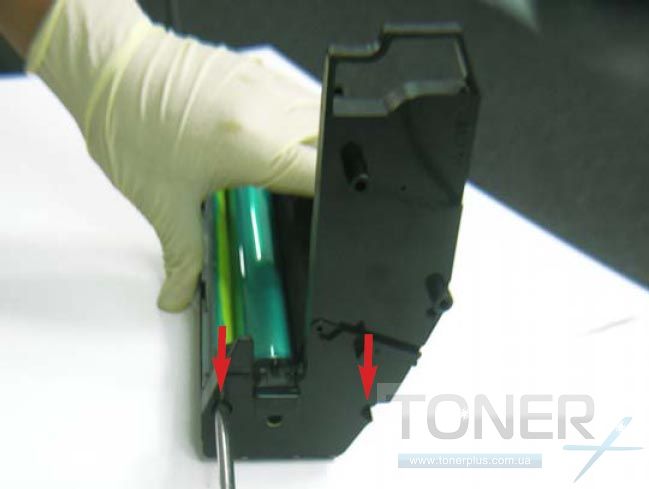

Открутите два винта с оставшейся крышки (сторона с шестеренкой).

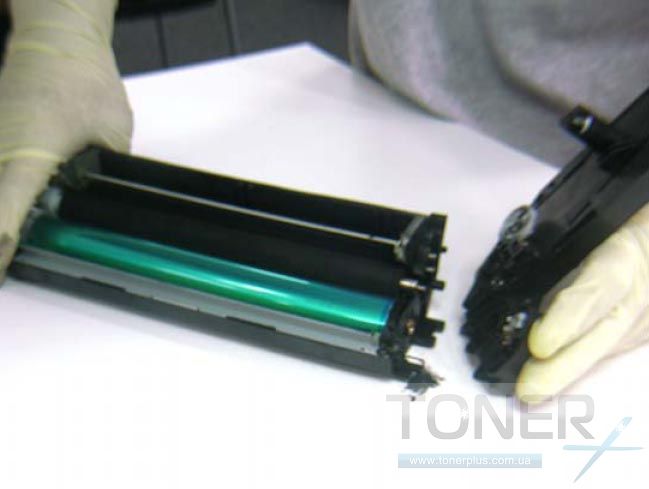

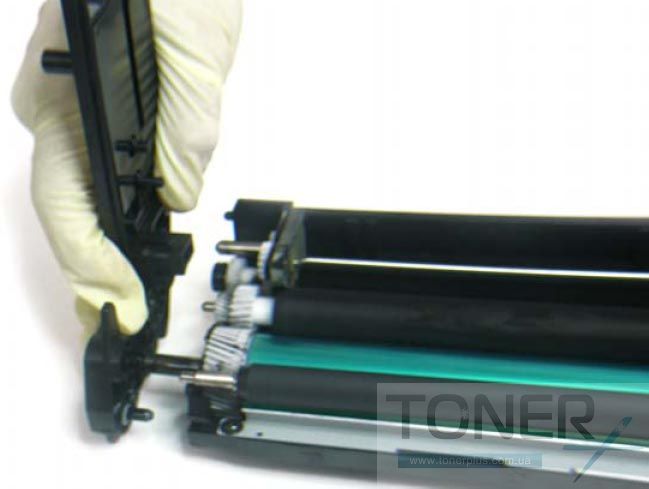

Снимите крышку с шестеренками.


Извлеките вал проявки.

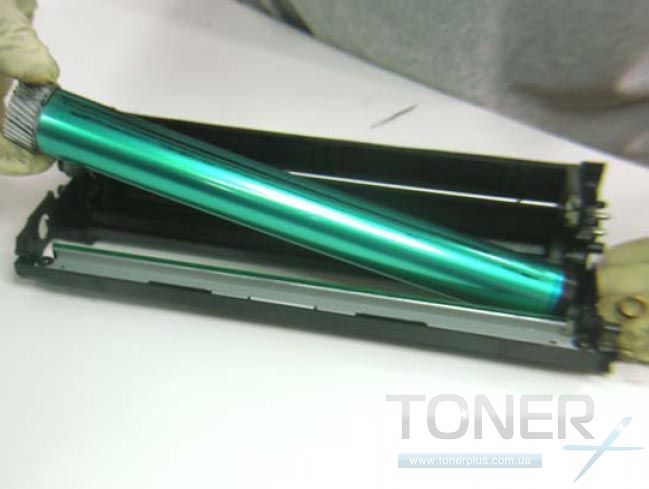

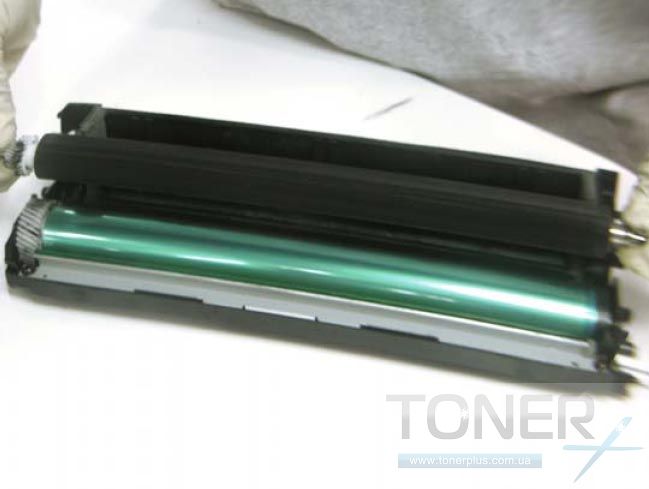

Снимите фотобарабан и очистите его от остатков тонера, для этого лучше использовать ватный диск смоченный в изопропиловом спирте.

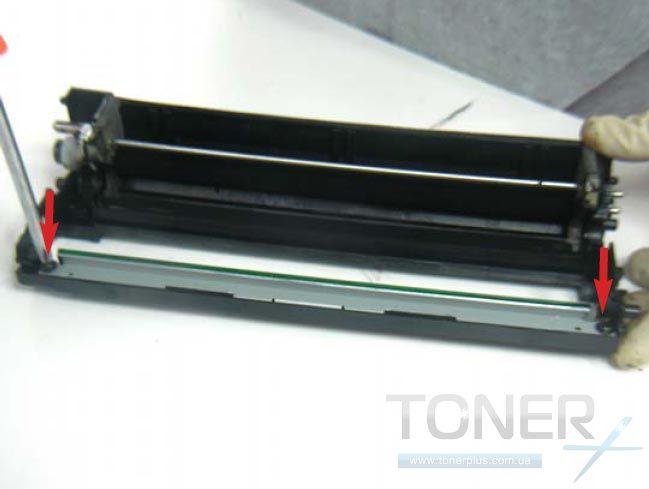

Открутите два винта на чистящем лезвии (ракеле).

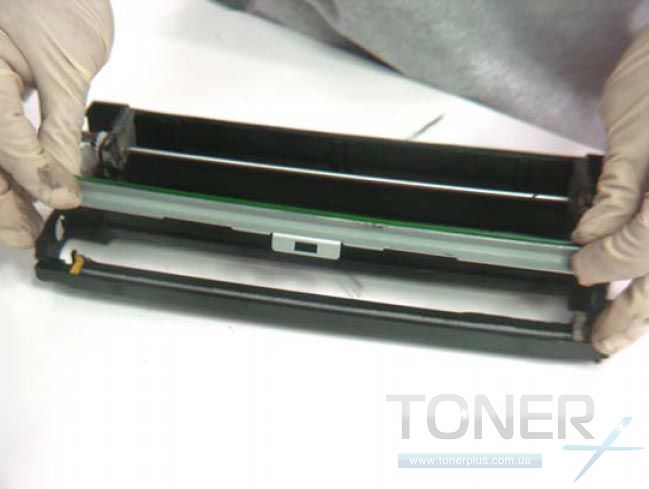

Снимите чистящее лезвие (ракель).

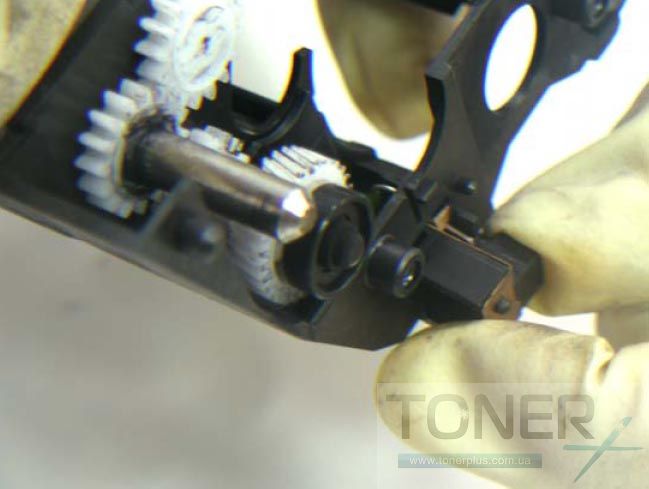

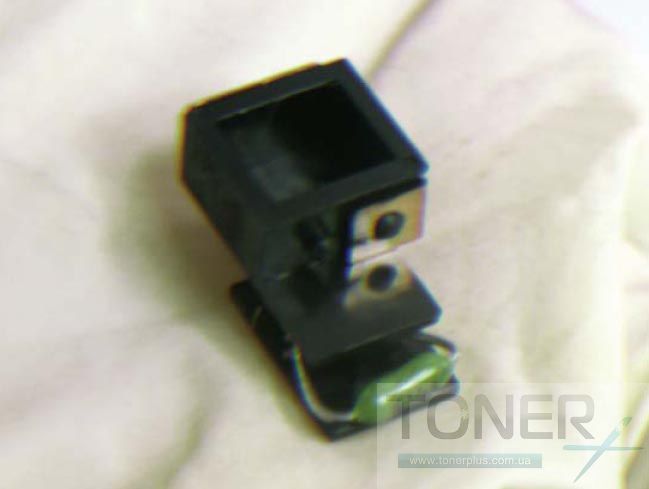

Вытащите крепление предохранителя со стороны картриджа.


После очистки картриджа и заполнения его тонером, замените предохранитель и соберите картридж, следуя шагам в обратном порядке.
