Інструкція із заправлення картриджа OKI 01279001 / 01279101 / OKIDATA B710 /B720 /B730

В настоящее время выпущены следующие аппараты к данному картриджу:
OkiData-B710
OkiData-B720
OkiData-B730

Номера картриджей и их ресурс:
01279001      15000 страниц
01279101      20000 страниц

Необходимые инструменты для заправки картриджа
Пылесос
Маленькая плоская отвертка
Крестообразная отвёртка
щипцы (пинцет)
шуруп

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка
Шурупы
Термоклей

Фотобарабан  - OKI B6500/ 6100 / 6200 / 6300 / B710 / B720 / B730 / Xerox Phaser 4510/ MINOLTA 5650/ EPSON M4000
Вал первичного заряда - OKI B6500/ 6100 / 6200 / 6300 / B710 / B720 / B730 / Xerox Phaser 4500
Чистящее лезвие  - OKI B6500/ 6100 / 6200 / 6300 / B710 / B720 / B730 / Xerox Phaser 4500
Вал переноса – OKI B6500/ 6100 / 6200 / 6300 / B710 / B720 / B730 / Xerox Phaser 4500
Дозирующее лезвие - OKI B6500/ 6100 / 6200 / 6300 / B710 / B720 / B730 / Xerox Phaser 4500

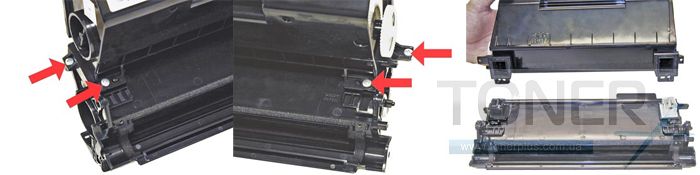

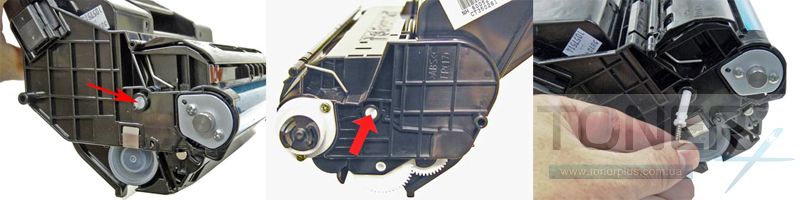

С обеих сторон картриджа есть белые пластиковые болтики с односторонним винтом. Именно эти болтики держат части картриджа вместе. Достаньте их при помощи шурупа подходящего размера, вставив его в центр болтов. После установки шурупа поверните его таким образом, чтобы две маленькие петельки болтика открылись. Выньте болтики. Головки болтиков легко сломать, поэтому не вставляйте шурупы очень глубоко. Если вы все же повредили болтики, можно приобрести новые.

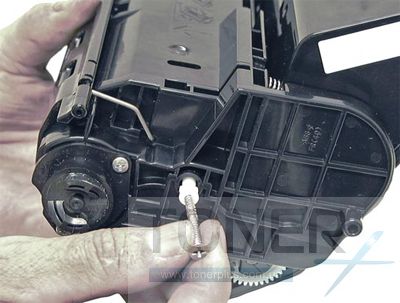

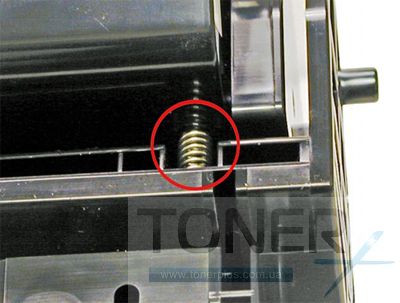

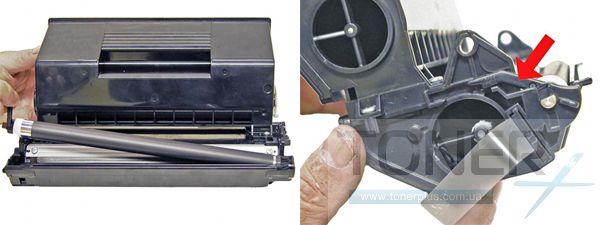

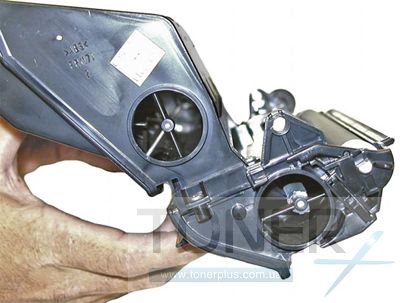

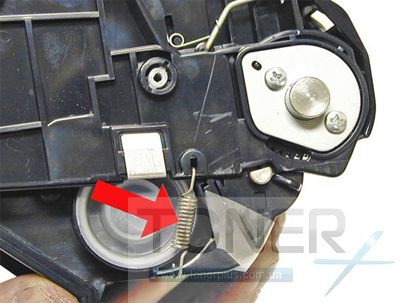

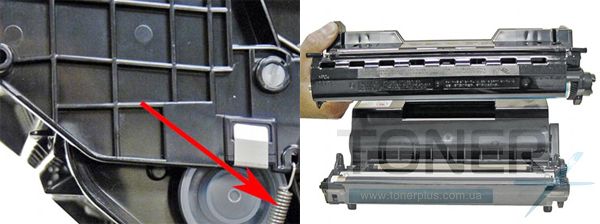

Снимите пружину с правой стороны картриджа. Приподнимите бункер для отработанного тонера и разделите картридж на две части.

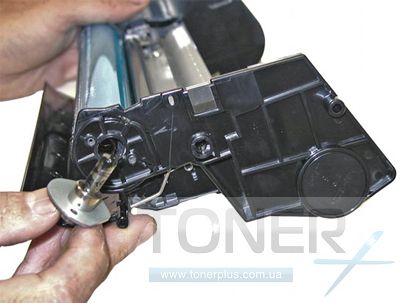

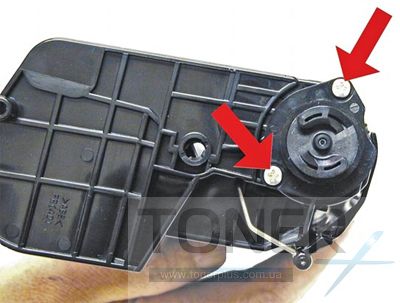

Снимите два шурупа и металлическую ось барабана с левой стороны картриджа.

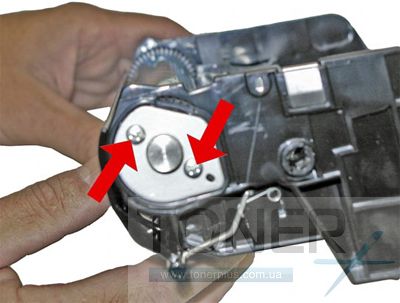

С правой стороны картриджа снимите два шурупа и пластиковую втулку фотобарабана.

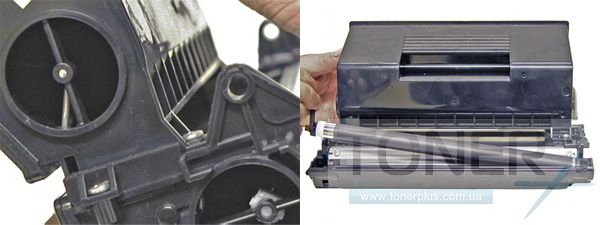

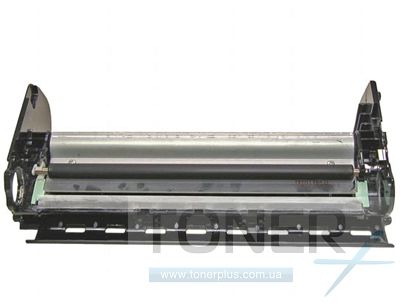

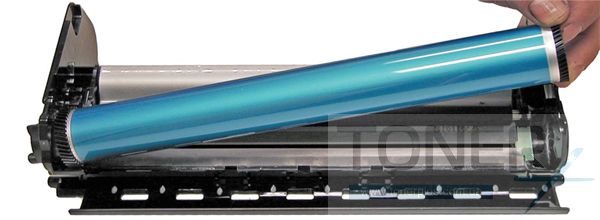

Снимите фотобарабан.

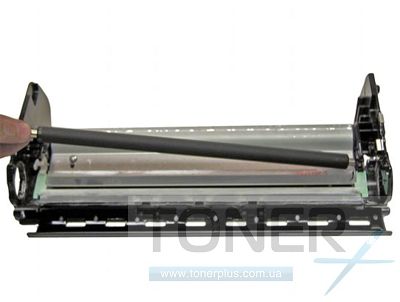

Снимите вал первичного заряда. Очистите его от остатков тонера при помощи ватного диска смоченного в изопропиловом спирте.

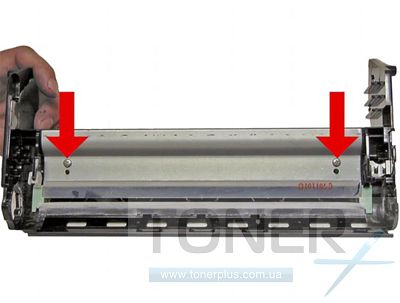

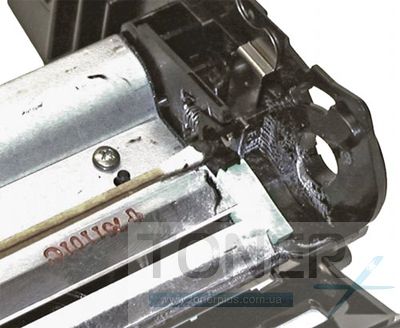

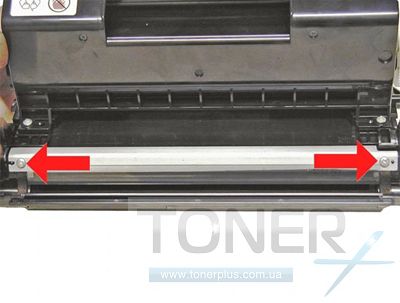

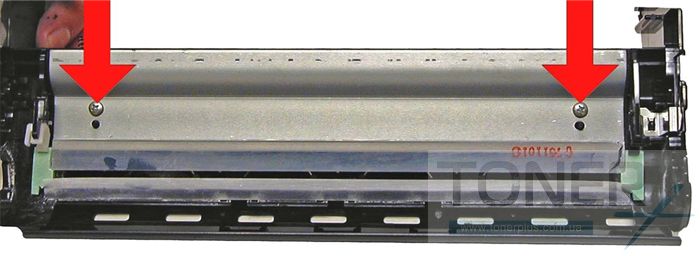

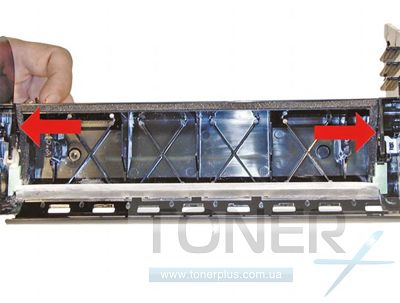

Осторожно открутите два винта и снимите чистящее лезвие. Очистите его от остатков тонера и осмотрите чистящую кромку на наличие дефектов.


Очистите бункер для обработанного тонера от остатков тонера. Для этого лучше использовать тонерный пылесос.

Установите лезвие обратно и зафиксируйте его на два винта.

Очистите контакты вала первичного заряда ватным диском смоченным в изопропиловом спирте. Нанесите небольшое количество новой токопроводящей смазки на черную сторону держателя вала.


Установите вал первичного заряда в картридж.


Установите фотобарабан, ось и шурупы. Убедитесь, что на токопроводящей смазке на металлическом сердечнике фотобарабана нет тонера.

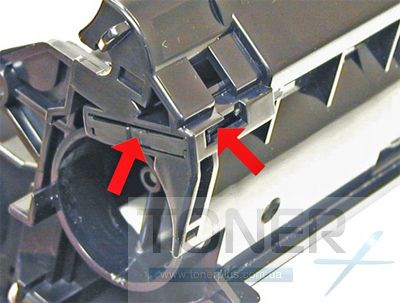

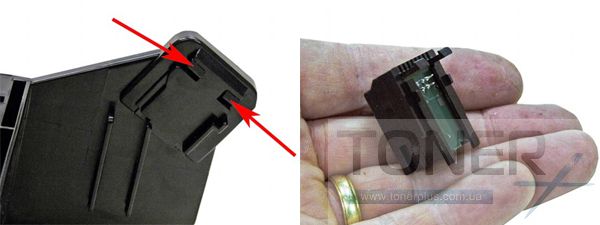

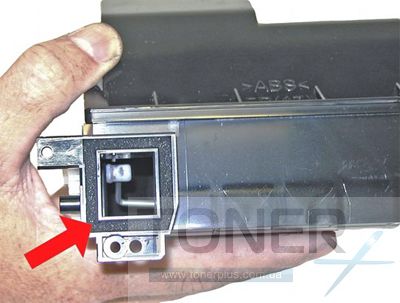

Нажмите на два ушка на внутренней стороне картриджа и снимите старый чип.

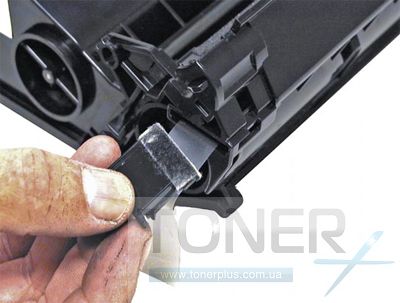

Маленькой отверткой аккуратно снимите верхнюю крышку. Очистите остатки тонера с верхнего бункера.


Той же меленькой отверткой снимите нижнюю крышку. Очистите остатки тонера с нижней секции бункера.

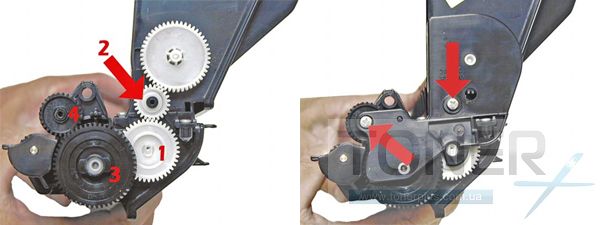

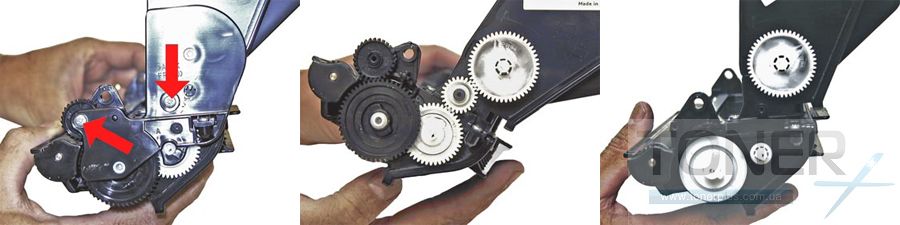

С противоположной стороны снимите два шурупа, боковую крышку и шестеренки, как показано на фото. Оставьте верхнюю большую шестеренку на месте.


Поднимите блокирующую ручку с правой стороны магнитного вала. Отсоедините магнитный вал с помощью блокирующей ручки.

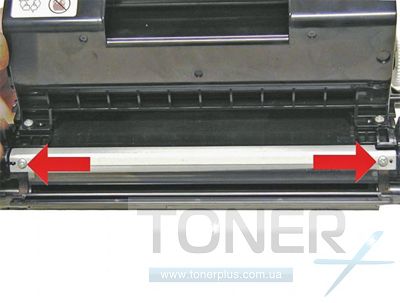

Открутите два шурупа и снимите дозирующее лизвие. Очистите остатки тонера из бункера.


Выкрутите четыре шурупа, которые крепят верхнюю секцию подачи к нижней. Снимите верхнюю секцию.


Снимите два смесителя с нижнего бункера и очистите их.


Тщательно и аккуратно очистите верхнюю и нижнюю камеры.


Вставьте на место смесители. Убедитесь, что прямоугольная полость находится у вершины картриджа.


Соедините верхнюю и нижнюю секции и закрепите их четырьмя шурупами.

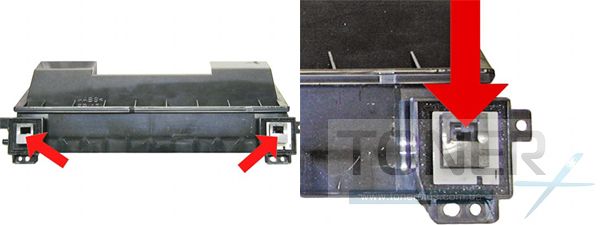

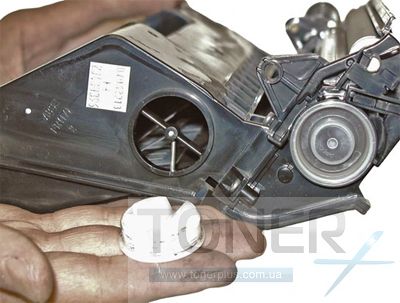

Если вы устанавливаете чеку в нижнюю секцию, снимите уплотняющую пломбу, нажав на боковую петлю.


Установите чеку.


Установите уплотнительную пробку.


Установите очищенный ракель и зафиксируйте его на два шурупа.

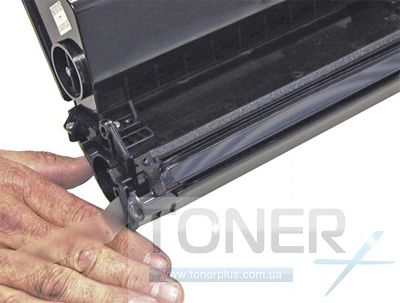

Очистите секцию магнитного вала. Установите сначала левую часть. Убедитесь, что блокирующая ручка твердо установлена на месте.


Установите шестеренки в указанном порядке. Установите боковую крышку и зафиксируйте на два  шурупа.


Закройте нижнюю крышку.

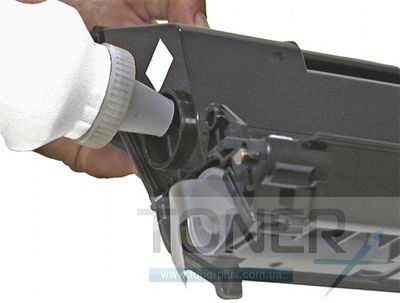

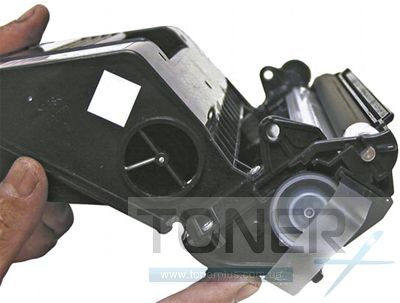

Заполните верхний бункер тонером. Для заправки понадобится примерно 700 грамм тонера.


Закройте верхнюю крышку. Убедитесь, что тонер не высыпается.

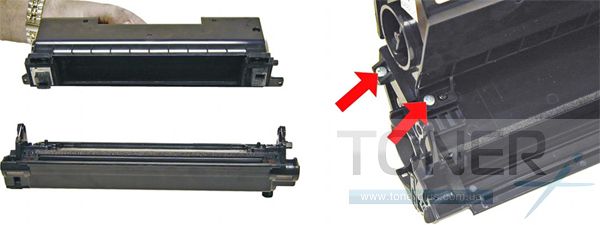

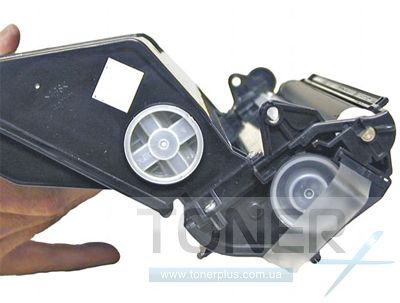

Установите секцию подачи тонера в бункер обработанного тонера. Убедитесь, что пружина бункера для отработанного тонера находится в отверстии бункера.


Установите на место белые пластиковые блокирующие болтики.


Установите на место пружину с правой стороны картриджа.

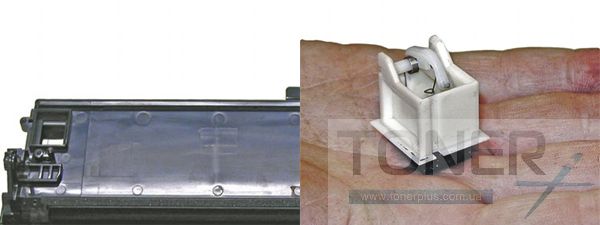

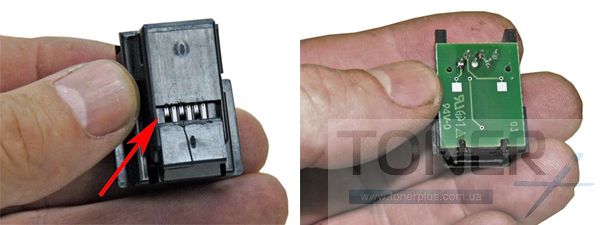

Замените чип. Для разделения на две части, как показано на фото, используйте отвертку. Установите новый чип.

Картридж готов к работе
