Номера картриджей и их ресурс:
TNP-24 (A32W021)  3500 страниц


В настоящее время выпущены следующие аппараты к данному картриджу:
bizhub 20
bizhub 20Р

Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт

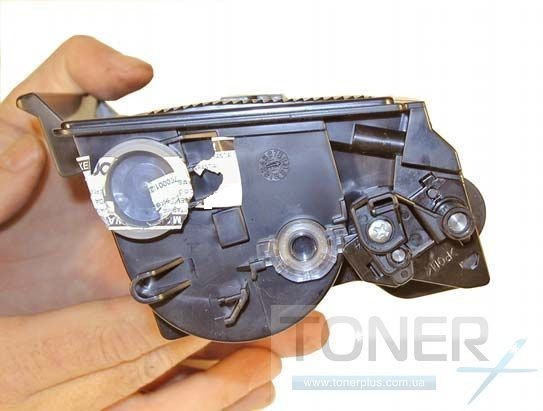

С правой стороны снимаем крышку и высыпаем остатки тонера.

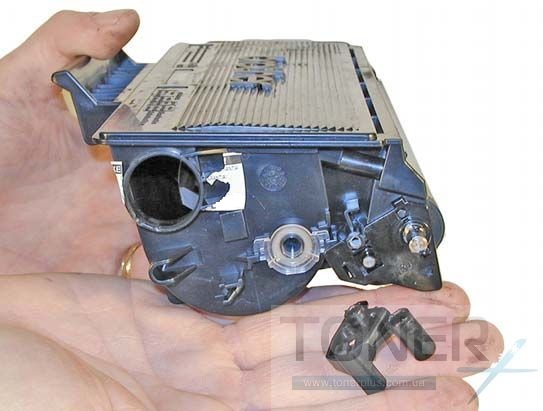

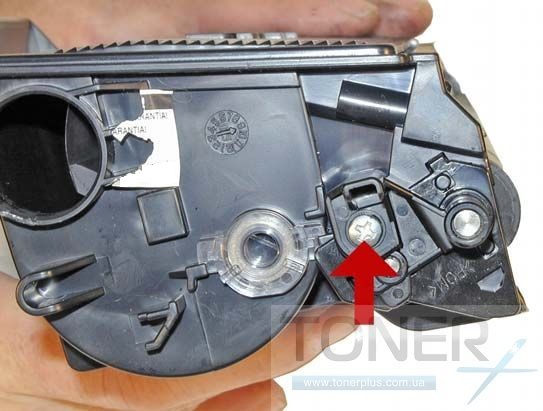

Откручиваем один винт и снимаем правую направляющую.

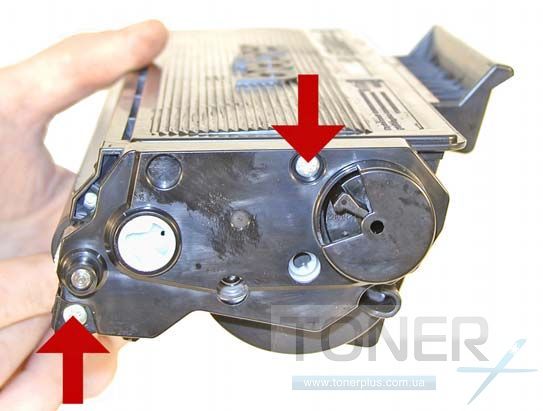

С левой стороны откручиваем два винта и снимаем крышку и флажок с пружиной.

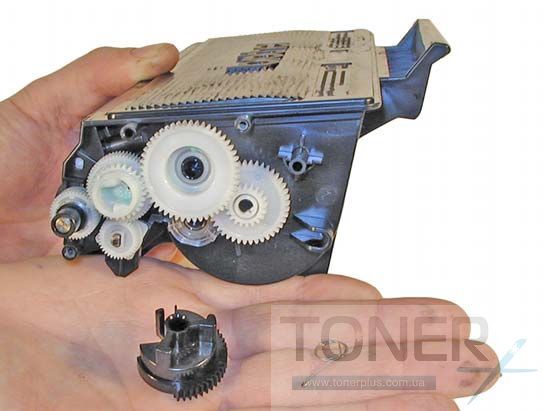

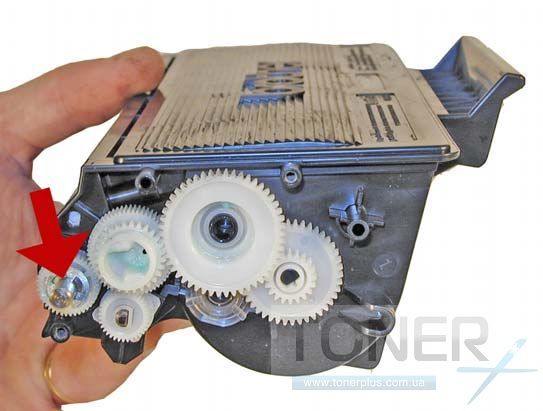

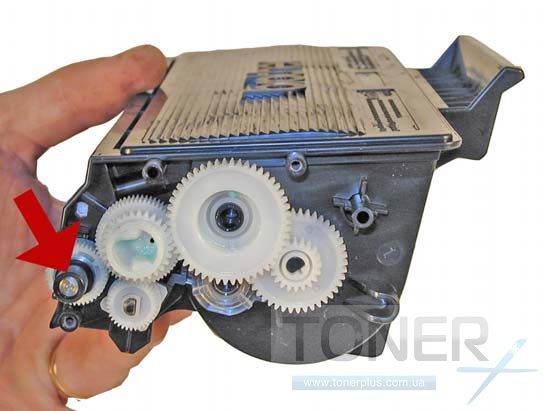

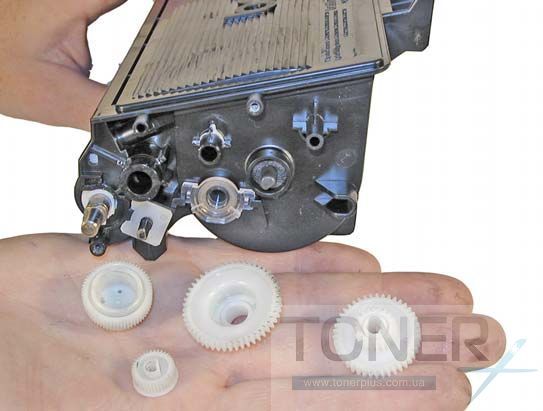

Снимаем черную пластиковую направляющую, Е-образную стопорную скобу и шестерни.

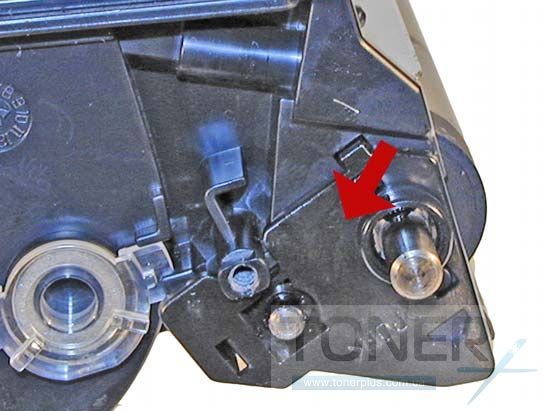

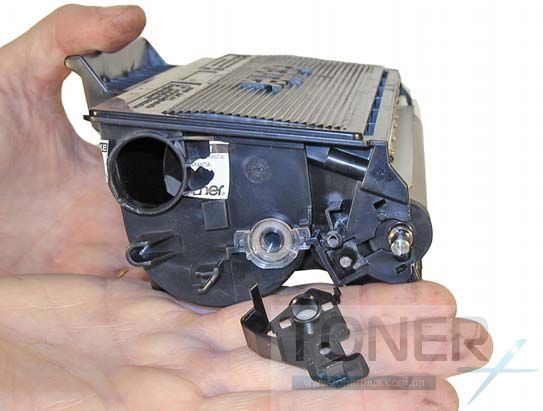

Снимаем справа держатель вала переноса.

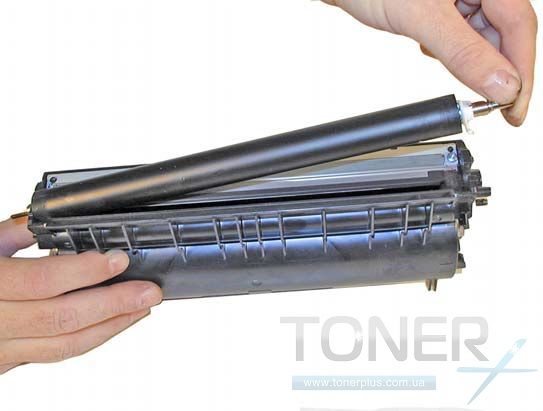

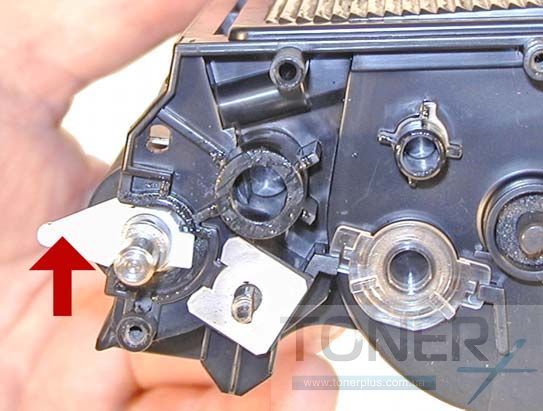

Поднимаем белую защелку слева в вертикальное положение и снимаем вал переноса.

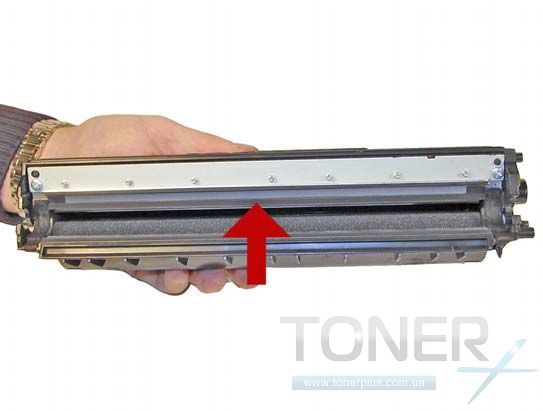

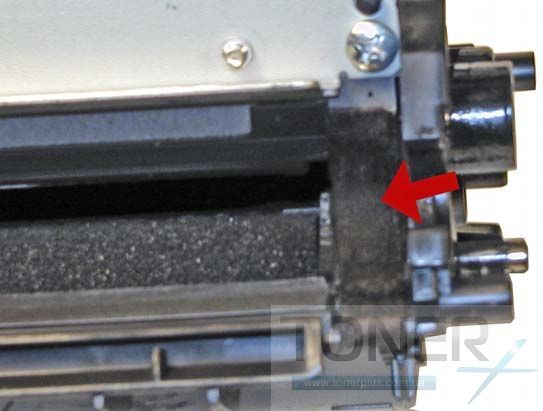

Тщательно очищаем бункер картриджа от остатков тонера и вспушиваем фетровые уплотнители по краям.

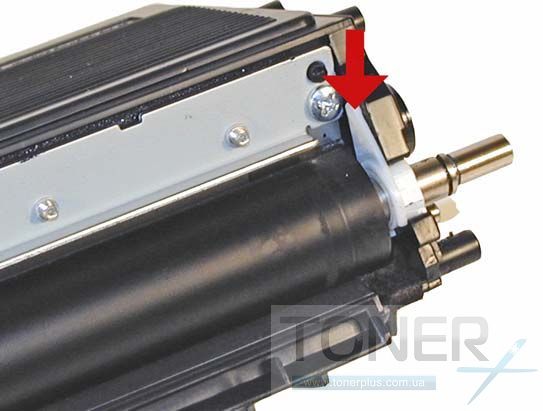

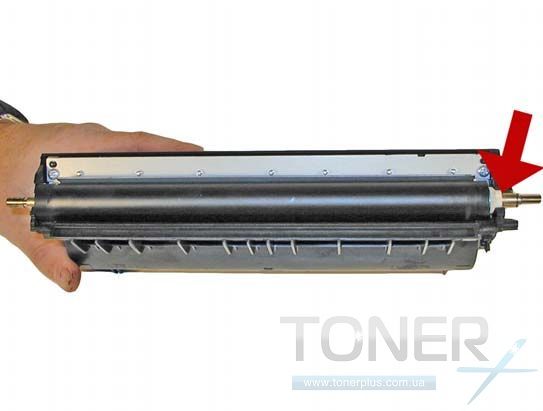

Очищаем вал переноса ватным диском смоченную изопропиловым спиртом и устанавливаем его на место, и опускаем белую защелку в исходное положение.

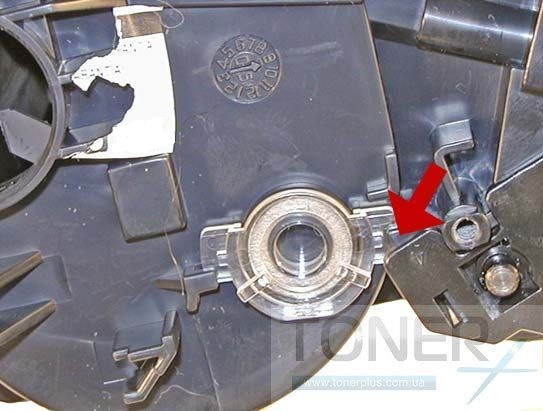

Устанавливаем справа на место держатель вала переноса. Убеждаемся, что прозрачное окошко для оптического датчика зафиксировано правильно.

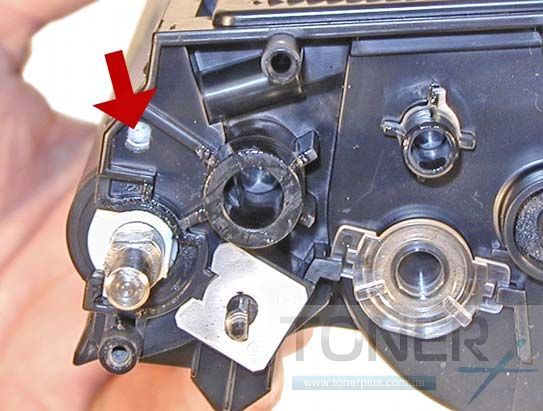

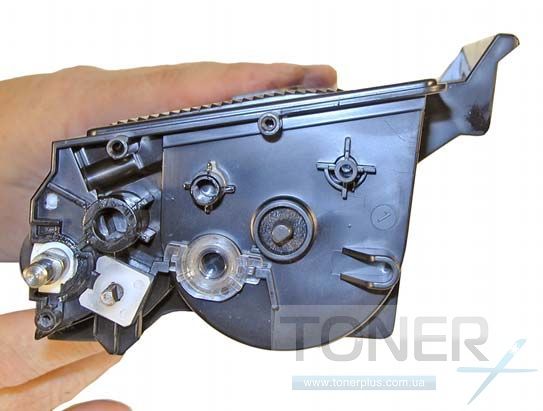

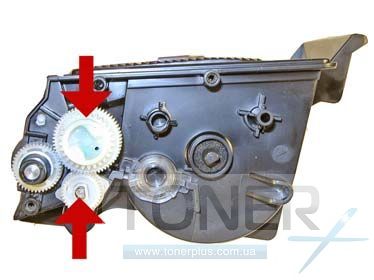

Осматриваем слева посадочные гнезда шестеренок. Если они испачканы тонером, то очищаем их и наносим новую смазку.

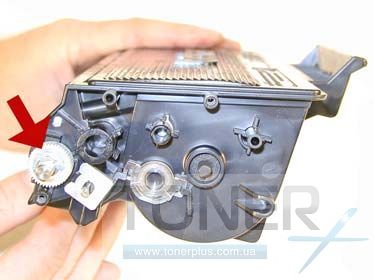

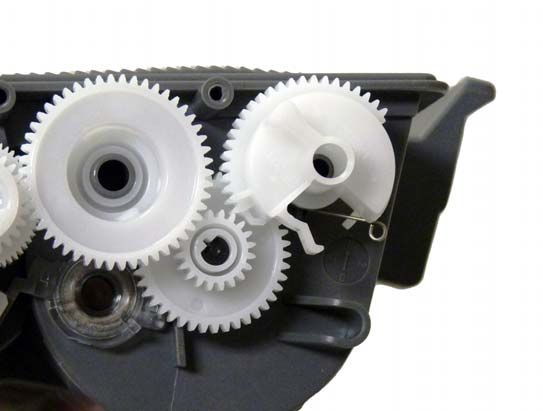

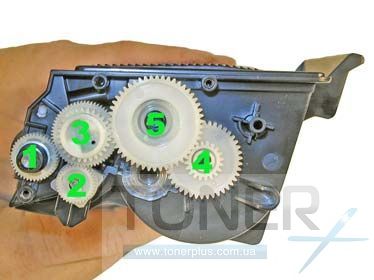

Устанавливаем на место шестерни в указанном порядке, Е-образную стопорную скобу и черную пластиковую направляющую.

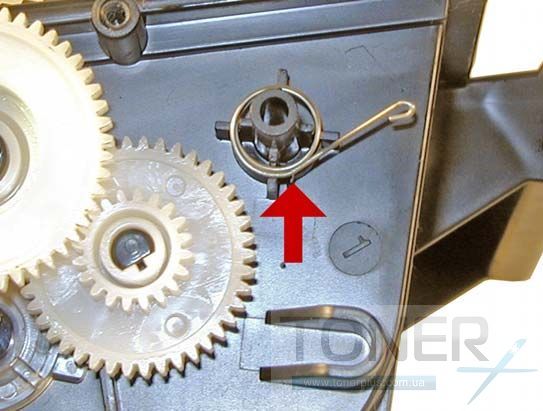

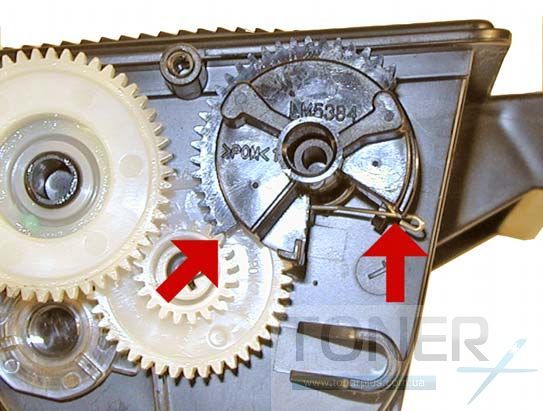

Устанавливаем пружину и флажок в правильное положение.

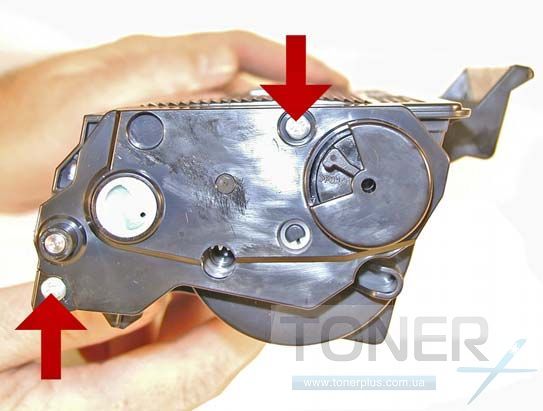

Ставим на место крышку и фиксируем ее винтами.

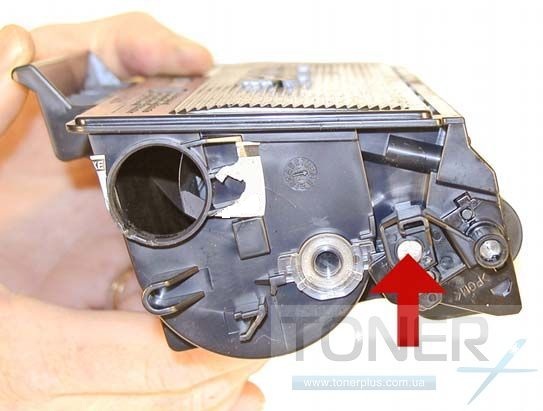

Ставим на место правую направляющую и фиксируем ее винтом.

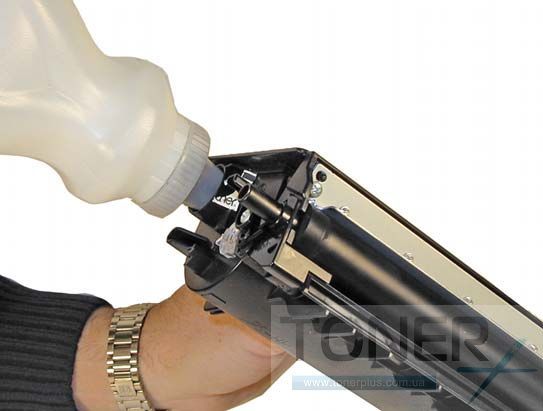

Засыпаем тонер в бункер.


Устанавливаем пробку на место.

Картридж готов к работе.
