Інструкція із заправлення картриджа HP 147A W1470A LaserJet M610 / M611 / M612 / M634 / M635 / M636

Інструкція із заправлення картриджа HP 147A W1470A LaserJet M610 / M611 / M612 / M634 / M635 / M636



Ресурс Стр:	10500 / 25200
Совместимый тонер:	HP M607 series / HP P1005
Масса тонера:	390 / 600 / 1400 грам
Чип:	Работу не блокирует

Необходимые инструменты:

1) Пылесос для тонера
2) Маленькая плоская отвертка
3) Крестообразная отвертка
4) Плоскогубцы
5) Крючок
6) Модифицированный крюк для спринта / Зубной зонд (крючок)
7) Вращающийся инструмент (типа дрель)

Необходимые принадлежности:
Тонер для использования в серии HP LJ M607 series
Фотобарабан  - HP LJ M607 / M608 / M609 / M631 / M632 / CF237A  Фотобарабан можна использовать HP LaserJet 4200 с перебивкой шестерни
Вал первичного заряда - HP LJ M607 / M608 / M609 / M631 / M632 / CF237A
Чистящее лезвие  - HP LJ M607 / M608 / M609 / M631 / M632 / CF237A
Вал переноса - HP LJ M607 / M608 / M609 / M631 / M632 / CF237A
Дозирующее лезвие -HP LJ M607 / M608 / M609 / M631 / M632 / CF237A

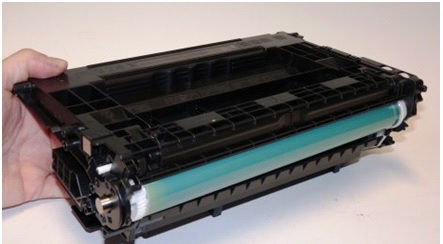

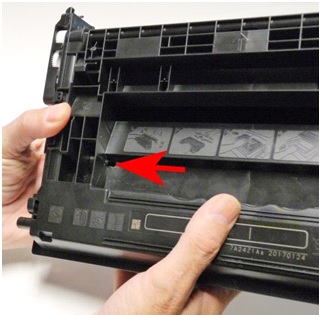

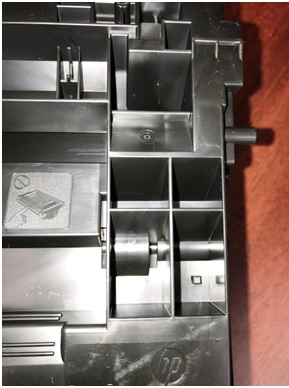

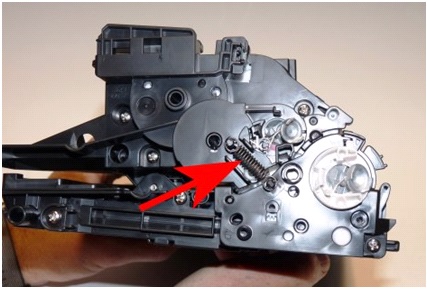

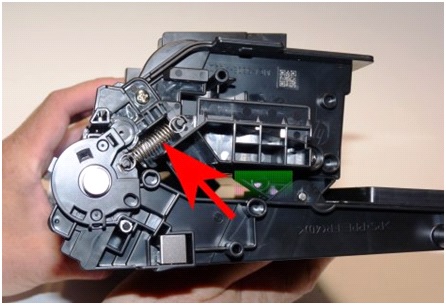

Снимите пружины с обеих сторон картриджа. Обратите внимание, что на стороне подачи картриджа имеется более темная пружина.

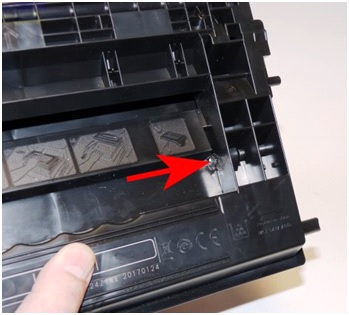

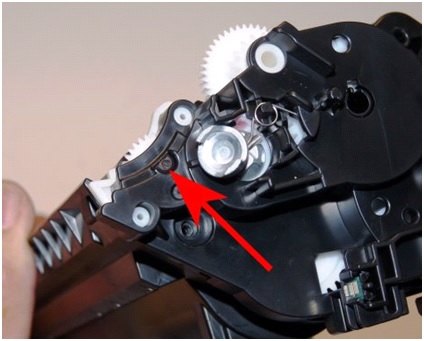

Просверлите небольшое отверстие в ве/рхней части каждой стороны картриджа, как показано на рисунке. Это отверстие позволит вам удалить штифты.

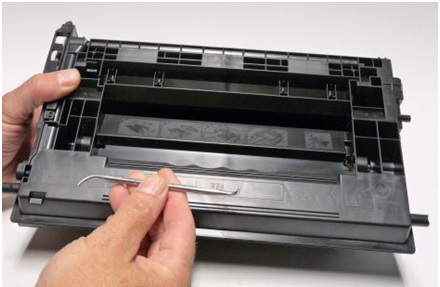

С помощью модифицированного крюка / зубного щупа вставьте изогнутую сторону в просверленное отверстие и вытащите штифты с каждой стороны. Вам может понадобиться небольшой штырь и молоток, чтобы выбить их.

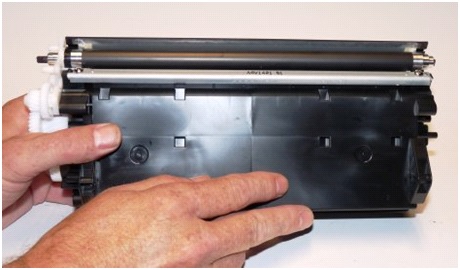

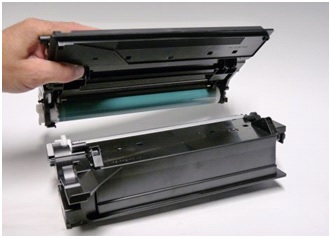

Россоедините две половины.

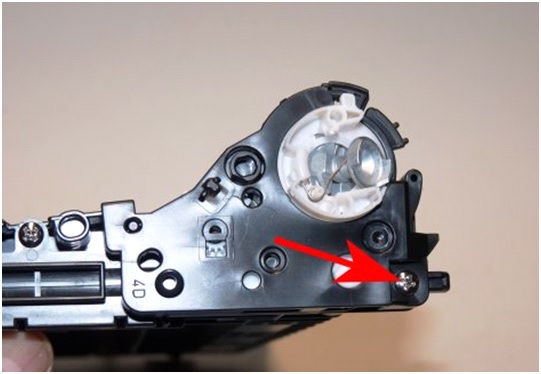

В бункере отработанного тонера снимите винт с торцевой крышки барабана. Вырежьте пластик, как показано на рисунке, и снимите торцевую крышку. Торцевая крышка прикреплена  в одном месте.

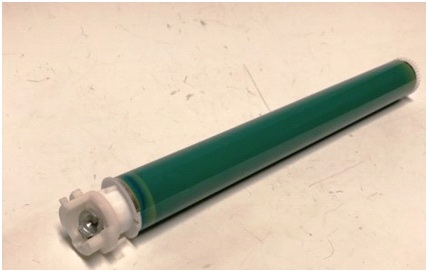

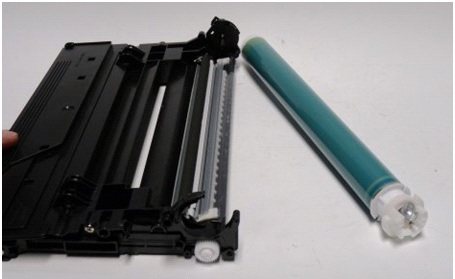

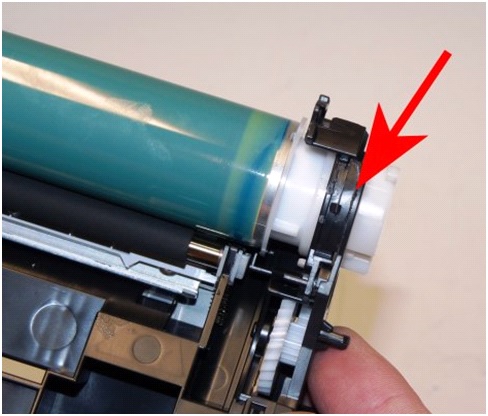

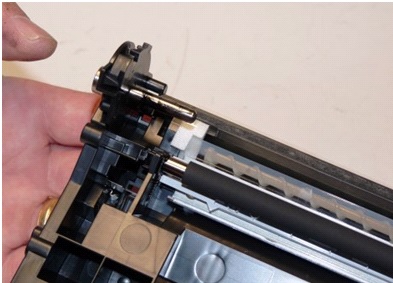

Снимите фотобарабан и подшипник.

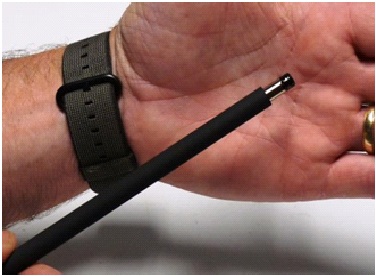

Достаньте вал первичного заряда. Обратите внимание на токопроводящую смазку с одной стороны. Помойте вал изопропиловым спитром

Осторожно поднимите узел lamp assembly. Он держится с двухсторонней лентой.

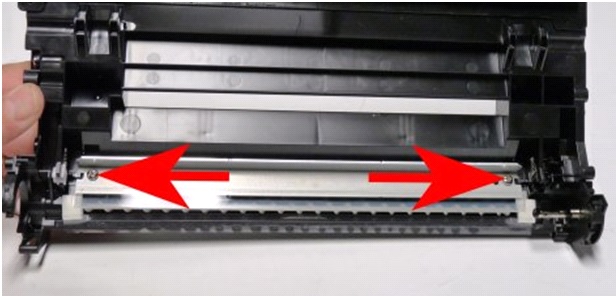

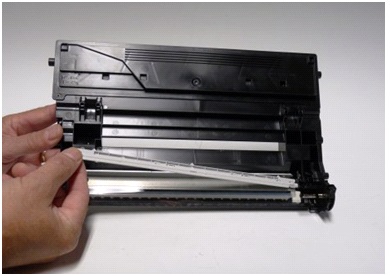

Открутите два винта из лезвия очистки. Снимите ракель (лезвие очистки).


Очистите весь отработанный тонер из бункера.

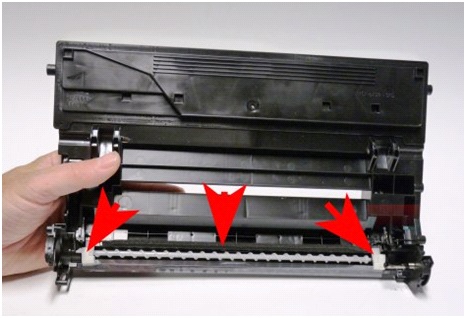

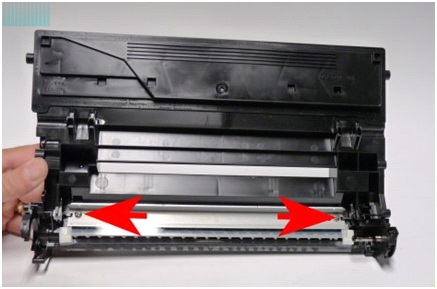

Очистите  войлочные уплотнения на каждом конце лезвие очистки. Убедитесь, что шнек для отработки свободно вращается.

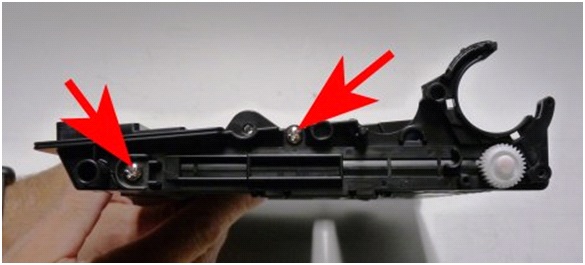

Снимите два винта с правой (шестерни) стороны бункера отработки. Поднимите крышку шнека и вычистите оставшийся тонер из шнековой системы.

Установите крышку шнека на место и установите два винта. Убедитесь, что система шнека свободно вращается, вращая привод.

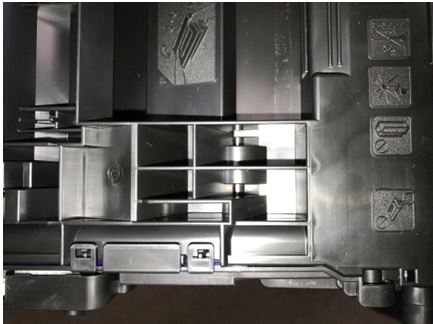

Растопите отверстие специальным паяльником в бункере для отработанного тонера и удалите из бункера весь отработанный тонер. Поместите хороший уплотнитель поверх отверстия.

Установите новый или очищенный, Ракель (лезвие очистки) и 2 винта.

Установите lamp assembly.

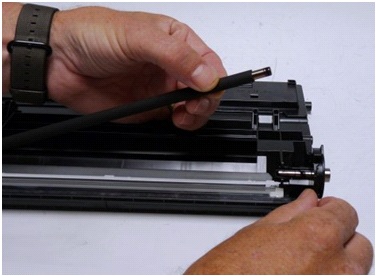

Очистите вал первичного заряда и установите его в картридж. Если смазка смешалась c тонером, замените ее новую.

Очистите и замените смазку на оси барабана.

Установите барабан. Обратите внимание на то, что втулка барабана выровнена с помощью вкладок.

Установите торцевую заглушку и винт. Используйте небольшое количество хорошего силиконового клея для склеивания в срезанной части.

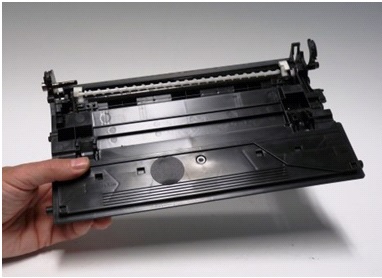

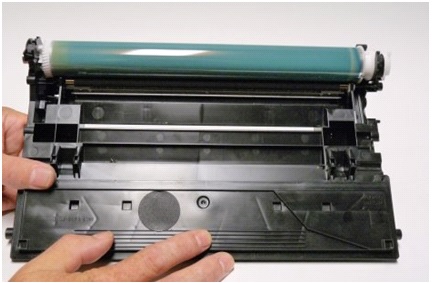

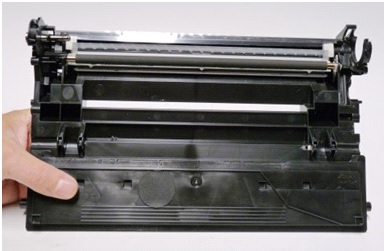

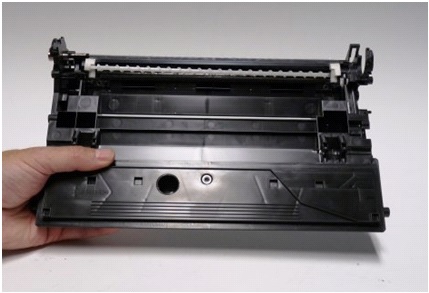

Отложите половинку картриджа с бункером отработки.

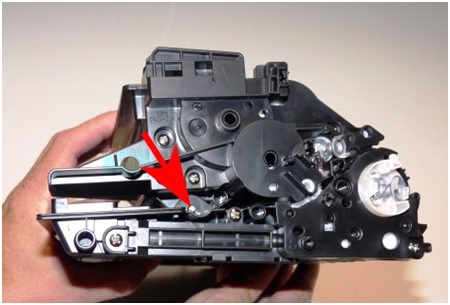

На половинке картриджа с тонером снимите три винта со стороны торцевой заглушки без шестерни.

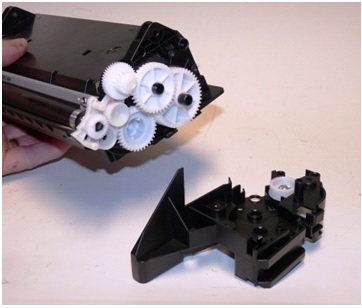

Снимите торцевую крышку.

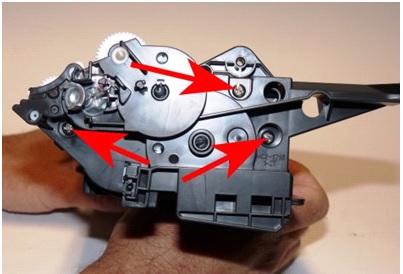

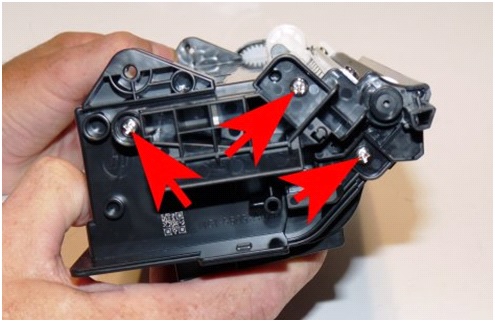

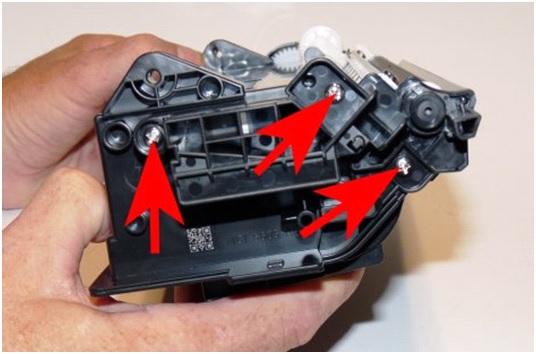

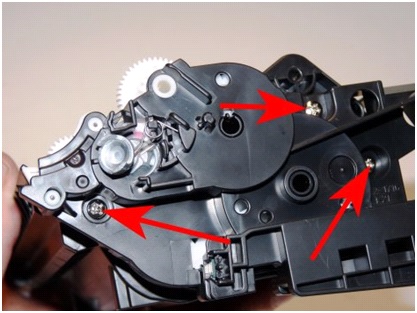

На стороне шестерни снимите 3 винта.

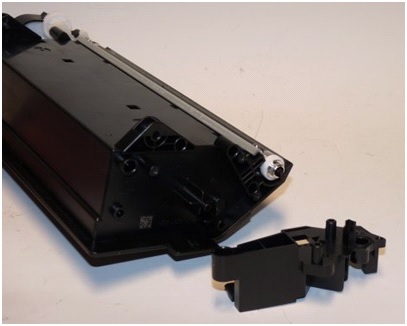

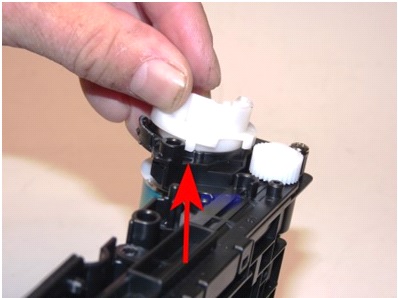

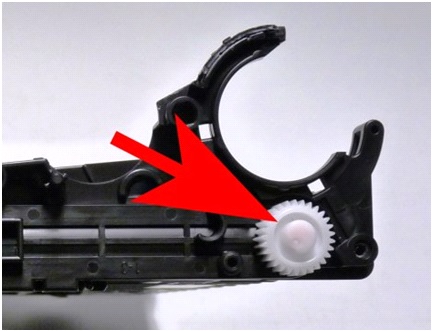

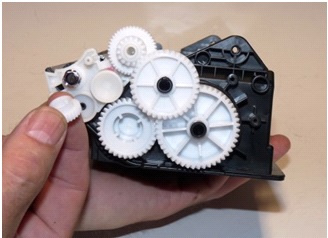

Нажмите на два нижних язычка и выньте заглушку. Обратите внимание, что шестерни остаются на торцевой крышке.

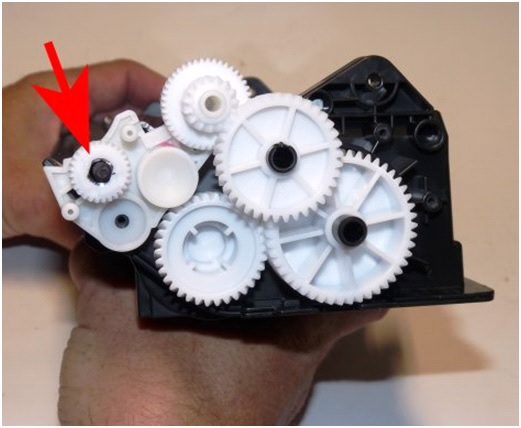

Снимите шестерню привода с магнитного вала.

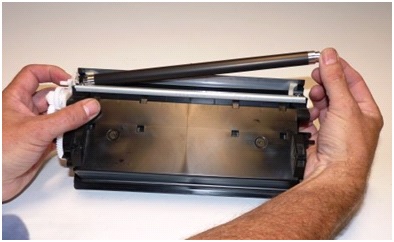

Снимите вал.

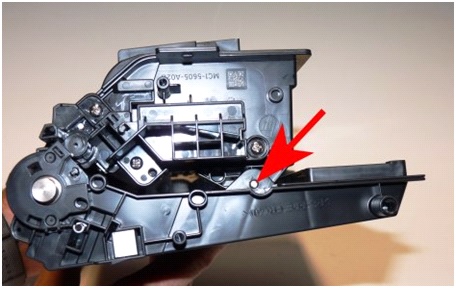

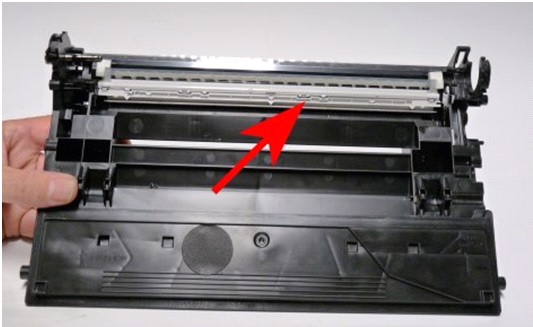

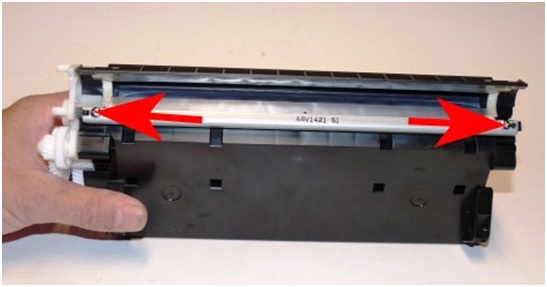

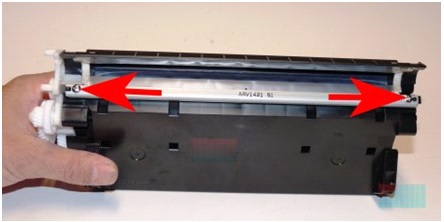

Выкрутите два винта из дозирующего лезвия. Оба винта имеют нормальные правые резьбы. Поднимите лезвие, убедитесь, что липкое уплотнение остается на картридже.

ПРИМЕЧАНИЕ: Эти картриджи имеют самоочищающиеся уплотнение, которое недоступно снаружи бункера. Чтобы установить его, бункер должен быть разделен.

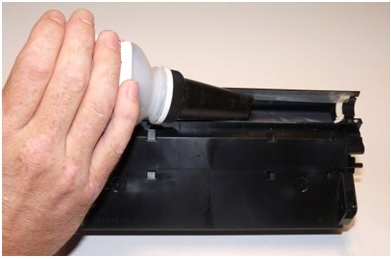

Заполните нужное количество тонера для использования в серии M607.

Установите прокладку и два винта. Убедитесь, что липкое уплотнение под лезвием пристает правильно. Если материал больше не липкий, очистите его спиртом или замените его небольшим количеством силиконового клея.

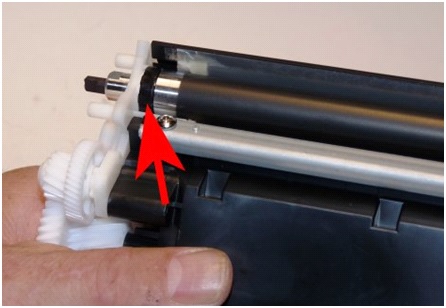

Установите очищенный магнитный вал. Убедитесь, что черная втулка магнитного вала со стороны редуктора.

Установите белый подшипник на магнитном вале, торцевую заглушку прикрутите на три винта.

Установите привод (шестерня) магнитного вала.

Установите торцевую крышку шестерни и три винта. Возможно, вам придется слегка повернуть магнитный вал, чтобы крышка соответствовала правильному концу, и ключ станет в гнездо в торцевой крышке.

Соедините две половинки картриджа вместе.

Установите два штифта.

Установите две пружины. Убедитесь, что темная пружина находится на стороне шестерни.

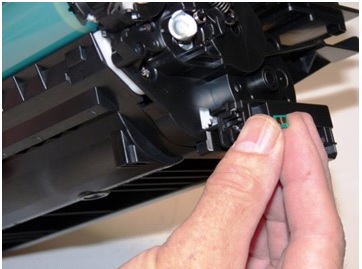

Снимите и замените чип.

Картридж готов к работе
