Інструкція із заправлення картриджа HP W1331A / W1331X / HP Laser 408 / Laser 432

Інструкція із заправлення картриджа HP W1331A / W1331X / HP Laser 408 / Laser 432

Ресурс, стр.	5000 / 15000
Относительно совместимый тонер:	Samsung ML-1210/1710 /2160 Xerox Phaser P8ex
Масса тонера:	300 / 550 грамм
Чип:	Работу не блокирует

В настоящее время выпущены следующие аппараты к данному картриджу:
HP Laser 408
HP Laser 432

Номера картриджей и их ресурс:
W1331A Тонер 5 000 страниц
W1331X Тонер 15 000 страниц

Необходимые материалы:
Пылесос для тонера
Крестовая отвертка
Маленькая плоская отвертка
Канцелярский нож (скальпель)
Дрель
Саморезы

Необходимые принадлежности:
Одноразовая тряпчастая салфетка или ватные диски
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана (присыпка/тальк)
Токопроводящая смазка

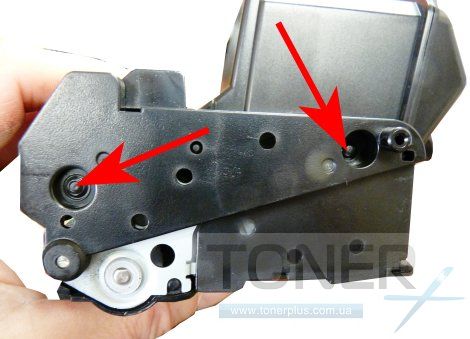

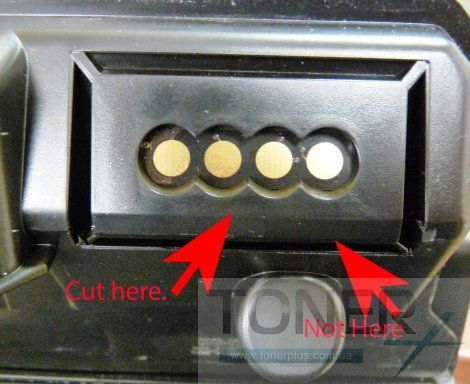

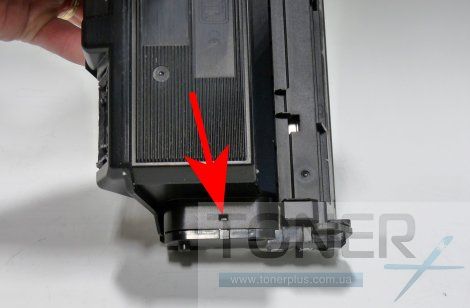

Разверните картридж ручкой к себе. При помощи канцелярского ножа или скальпеля отрежьте две пластиковые заклепки на контактной заглушке.

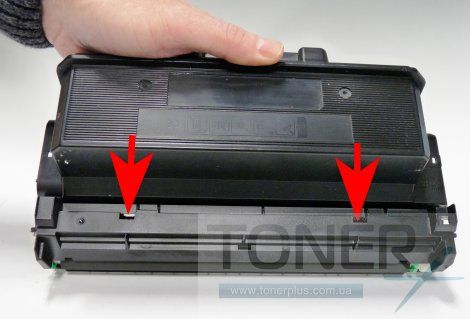

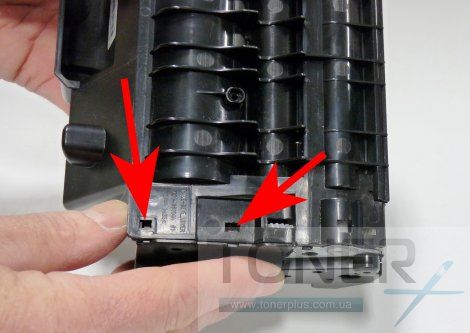

Нажмите на три защелки. Одна сверху и две снизу и снимите крышку.

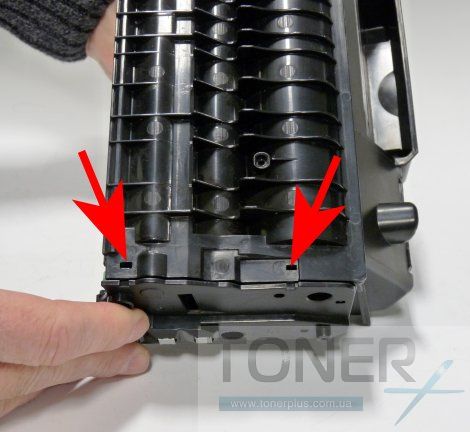

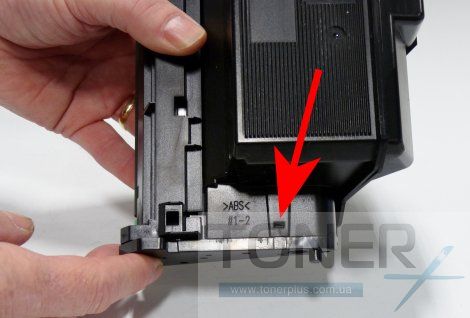

На противоположной стороне картриджа отрежьте две пластиковые заклепки.


Нажмите на три завка. Один сверху и два снизу и снимите крышку.



Нажмите на две верхние защелки и снимите крышку лезвия.


Осторожно снимите пластину шестерни.

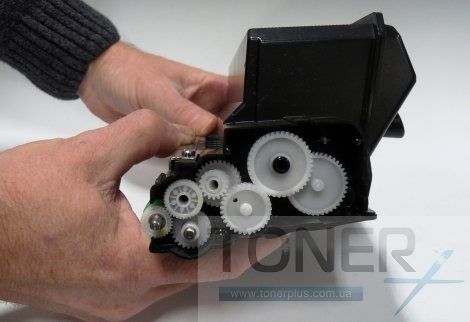

Снимите все шестерни.

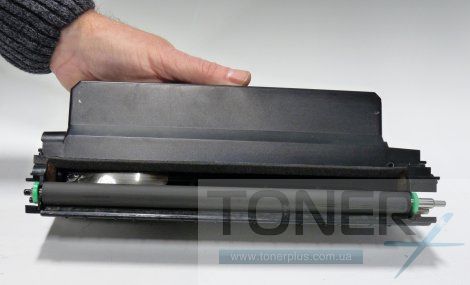

Снимите проявочный вал. ВНИМАНИЕ, не потеряете две зеленые втулки!

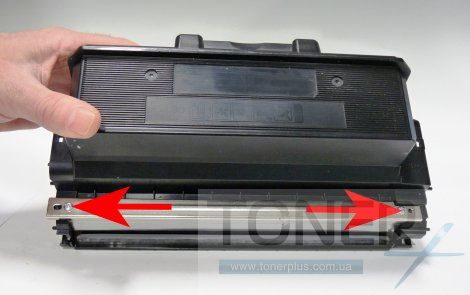

Открутите два винта и снимите дозирующее лезвие.

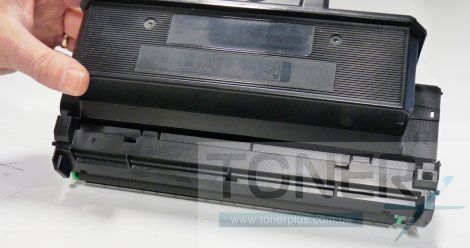

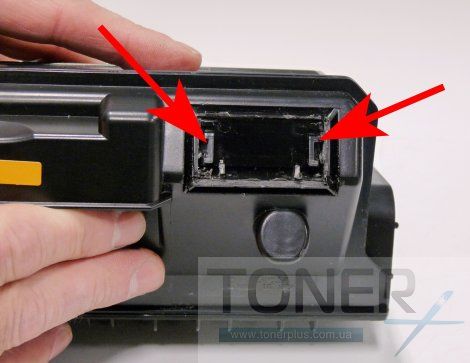

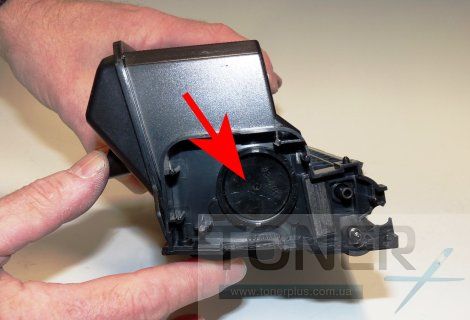

Снимите пробку засыпного отверстия и очистите бункер от остатков тонера.

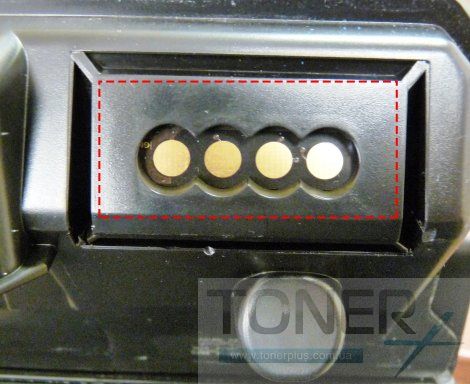

Замените чип

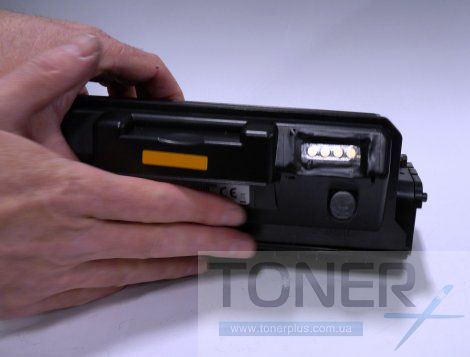

Вырежьте раму держателя чипа, это единственный способ добраться до чипа. Вы можете отрезать его хорошим жестким ножом, но пластик жесткий.



Снимите раму держателя чипа и старый чип.

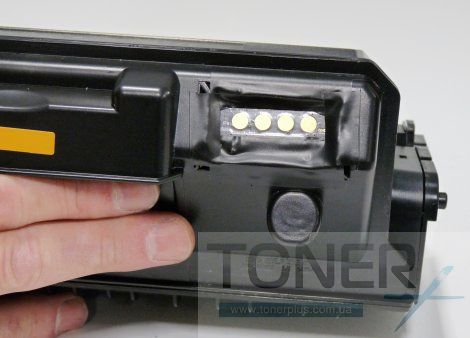

Установите два небольших кусочка двухсторонней ленты с каждой стороны держателя чипа. Установите чип и рамку. Используйте тонкую полоску хорошей самоклеющей ленты чтобы зафиксировать корпус чипа.

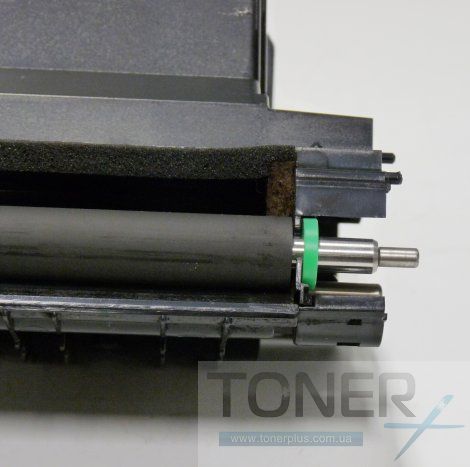

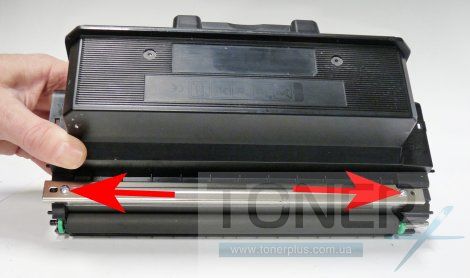

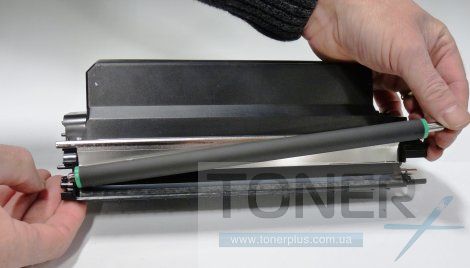

Установите очищенный проявочный вал в картридж. Установите зеленые подшипники по краям.



Установите дозирующее лезвие и зафиксируйте на два винта.

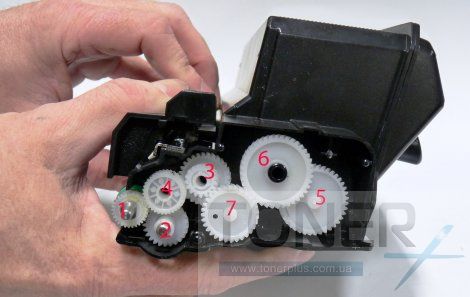

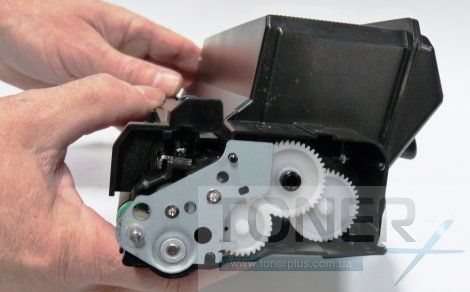

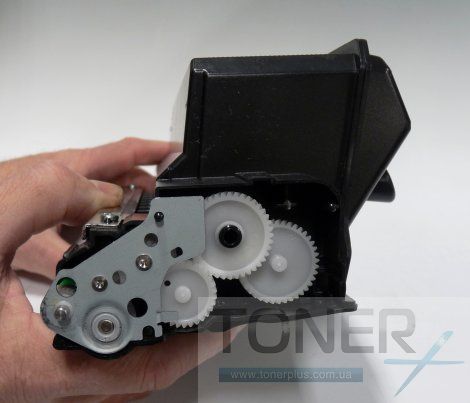

Установите семь шестерней, в порядке как показано на рисунке. (две шестерни будут ослаблены).

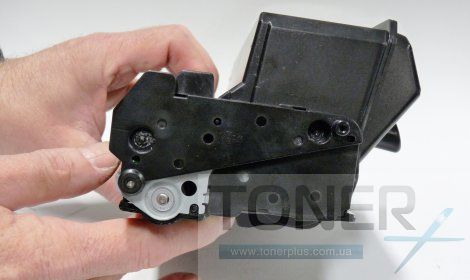

Установите пластину редуктора.


Установите верхнюю крышку лезвия.


Установите боковую крышку редуктора. Убедитесь, что все защелки заблокированы.

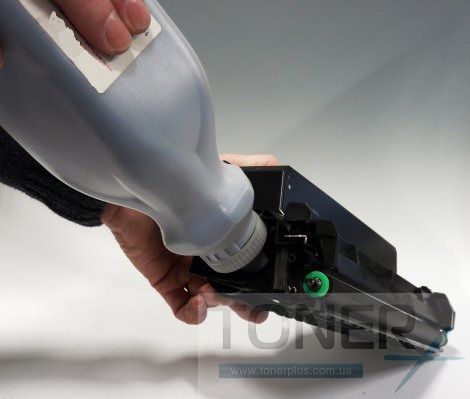

Заполните картридж тонером, подходящим для использования в Xerox Phaser 3330, и установите заглушку на место.

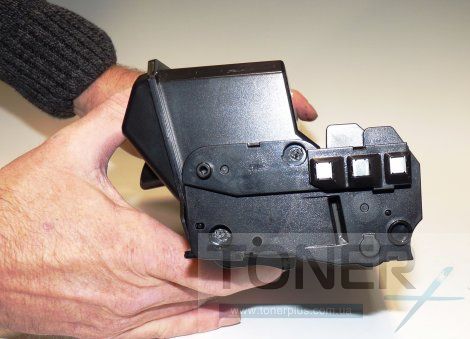

Установите контактную боковую крышку. Убедитесь, что все защелки заблокированы.

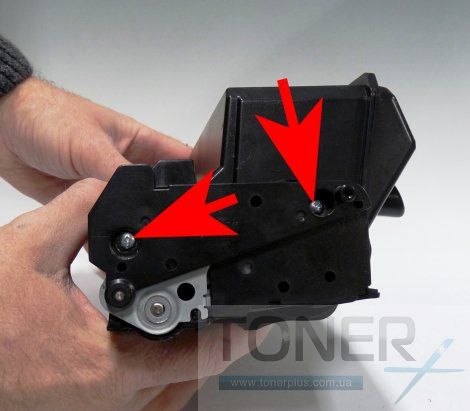

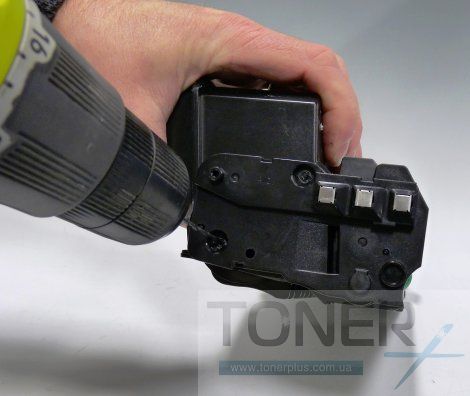

Используя дрель, просверлите центры всех четырех пластиковых заклепок (по два с каждой стороны).


Установите четыре самореза в четыре отверстия.

Картридж готов к работе.
