Інструкція із заправлення картриджа HP Q7553A / Q7553X / LaserJet M2727 / P2014 / P2015DN CANON 715 / LBP-3310 / 3370

Інструкція із заправлення картриджа HP Q7553A / Q7553X / LaserJet M2727 / P2014 / P2015DN CANON 715 / LBP-3310 / 3370

Ресурс, стр.	3000(А)/ 7000(X)
Cовместимый тонер:	HP 1200/1010/1320/P2015
Масса тонера:	140-160(A)/ 400(X)
Чип:	Работу не блокирует

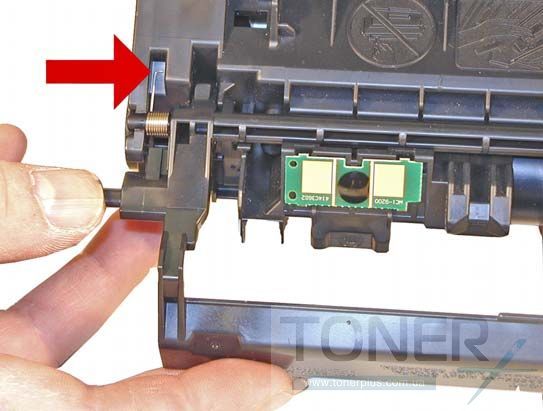

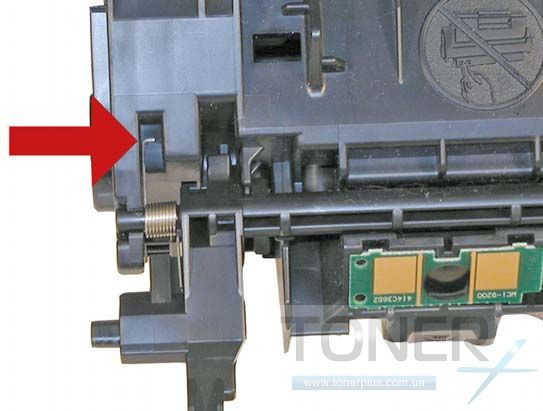

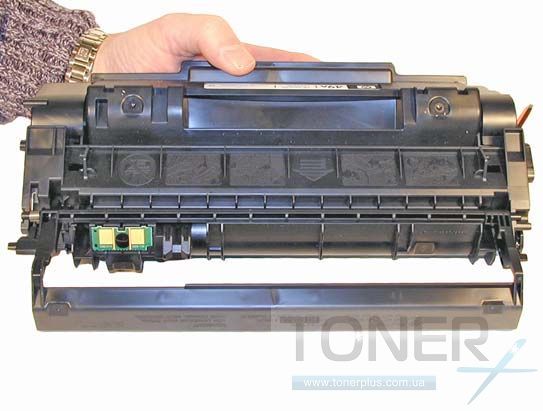

Снимите защитную шторку фотобарабана аккуратно поддев ее с двух сторон. Запомните правильное положение пружины.

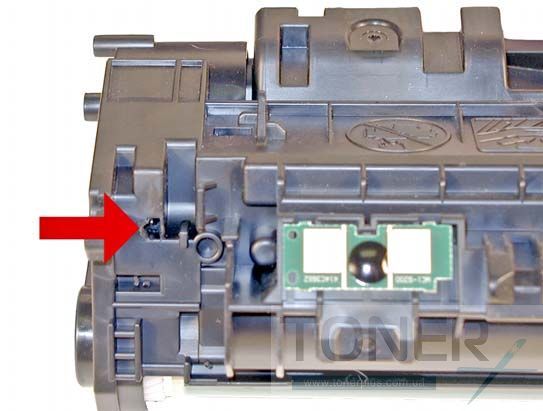

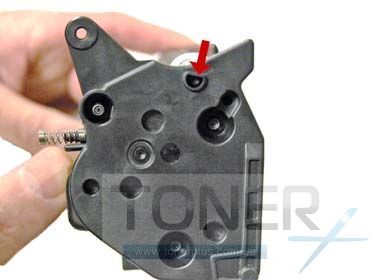

Просверлите небольшие отверстия в укзанных местах.

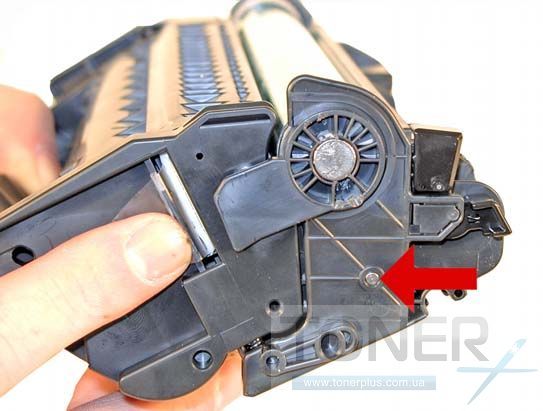

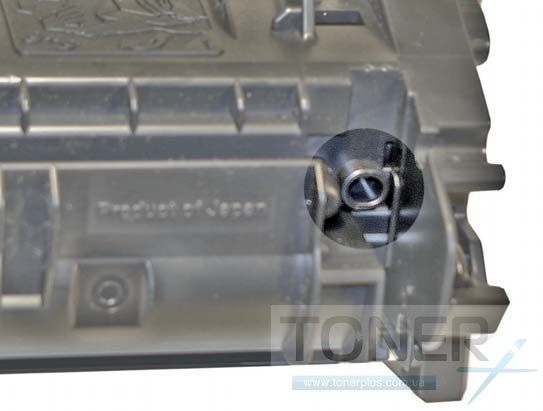

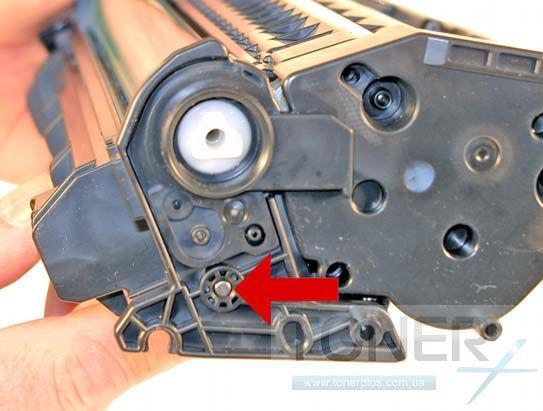

Вытолкните из картриджа наружу два штифта и удалите их, при помощи кусачек или плоскогубцев.

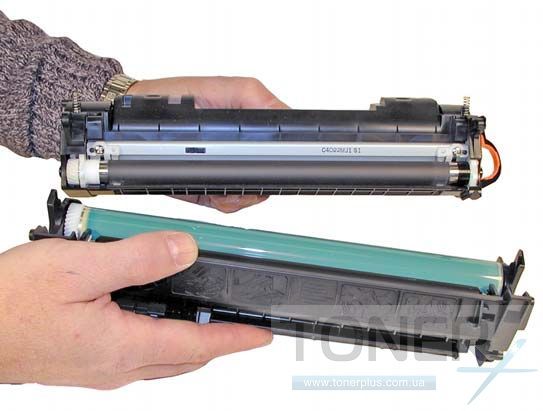

Разъедините картридж на две половинки.

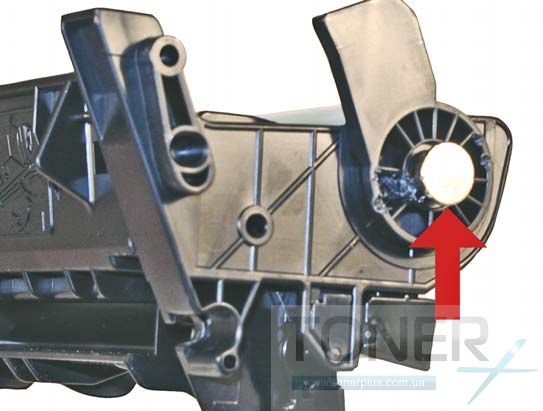

С помощью плоской отвертки надавите на штифт фотобарабана, как показано на рисунке, а затем снимите его.

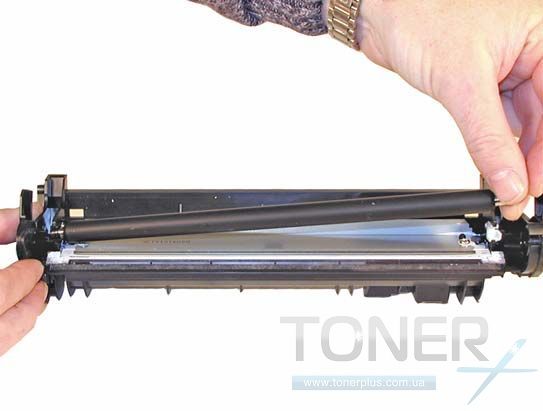

Снимите фотобарабан и вал первичного заряда. Очистите их от остатков тонера при помощи ватных дисков смоченных изопропиловым спиртом.

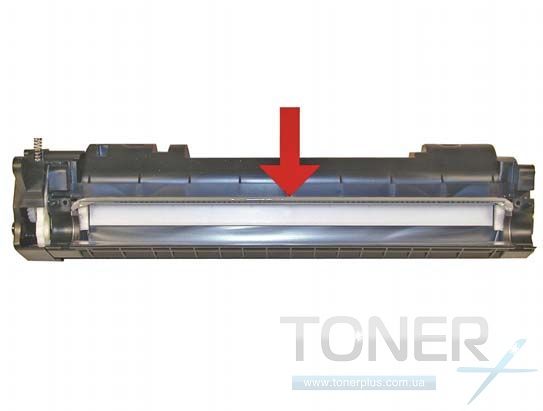

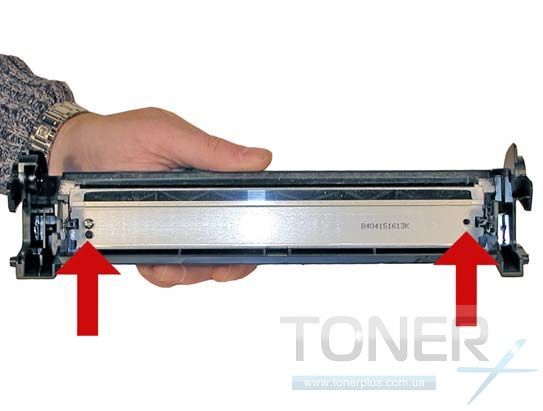

Затем открутите два винта и снимите лезвие очистки. Очистите лезвие от тонера и осмотрите силиконовую кромку на наличие дефектов. Вычистите отработанный тонер и установите лезвие на место.

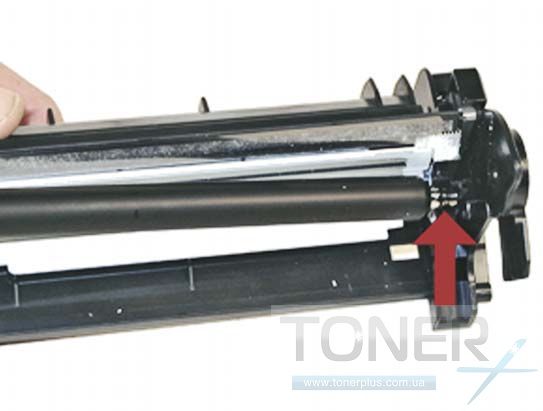

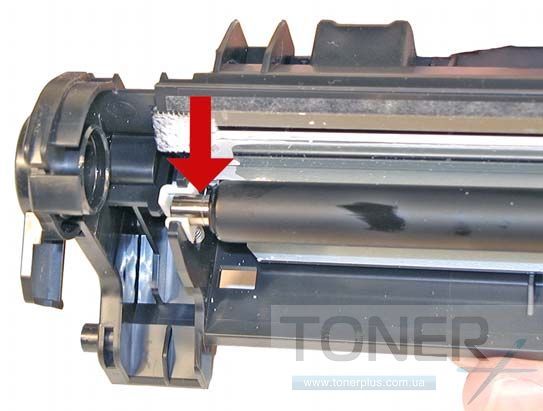

Смажьте посадочные места вала первичного заряда и фотобарабана токопроводящей смазкой. Устанавливаем обратно вал первичного заряда.

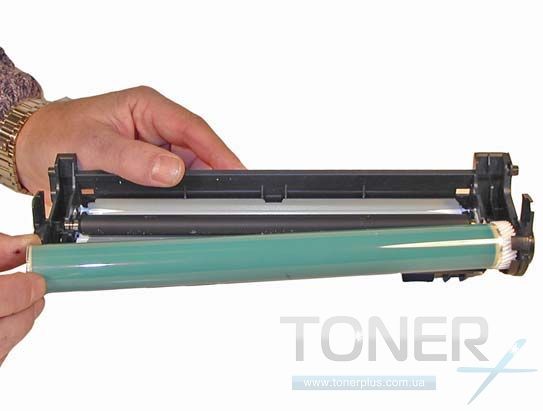

Устанавливаем фотобарабан и закрепляем его штифтом.

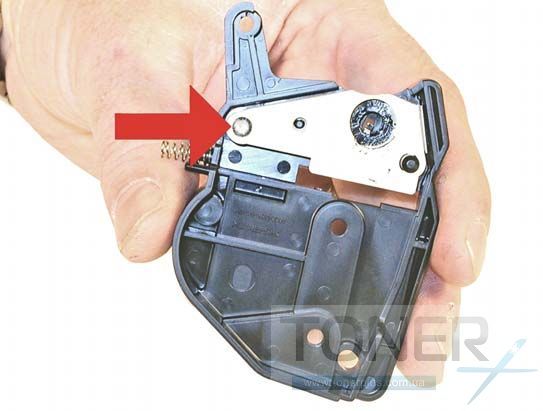

Переходим к другой половине: откручиваем два винта и снимаем крышку.

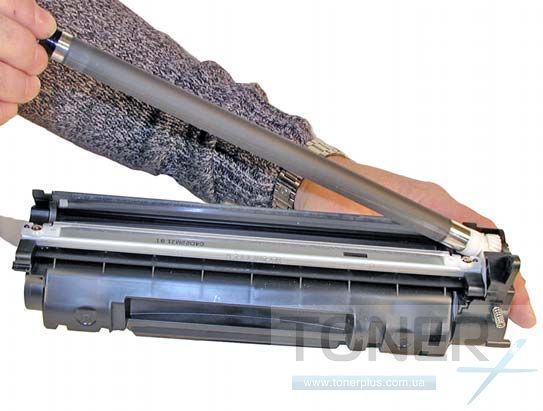

Теперь снимите магнитный вал и очистите его сухой чистой тряпкой смочной в изопропиловом спирте.

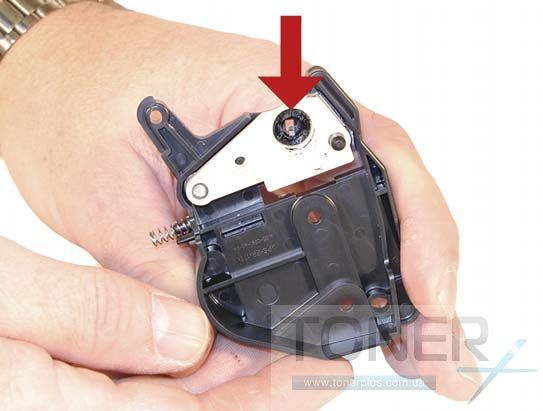

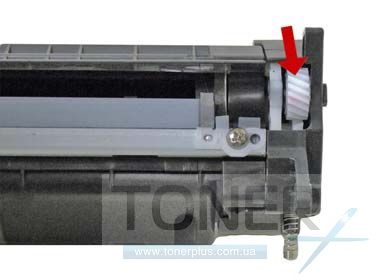

Снимите шестерню привода вала переноса.

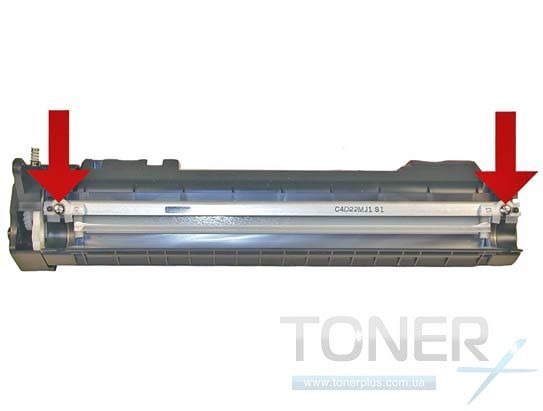

Открутите два винта и снимите дозирующее лезвие. Осмотрите силиконовую кромку на наличие дефектов.

Открутите два винта и снимите дозирующее лезвие. Осмотрите силиконовую кромку на наличие дефектов.

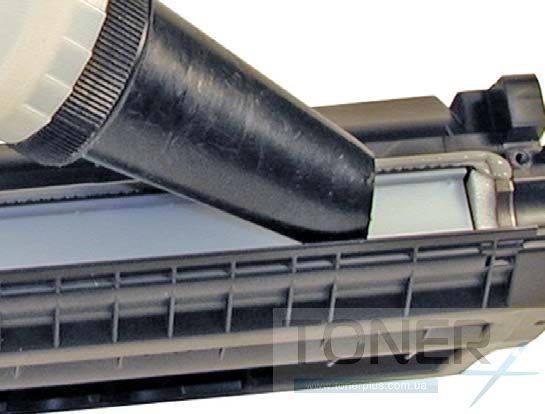

Засыпьте новый тонер. Для Q5949A - 140 грамм, для Q5949X - 300 грамм.

Очистите дозирующее лезвие сухой чистой тряпкой смоченной в спирте и установите его, закрепив винтами.

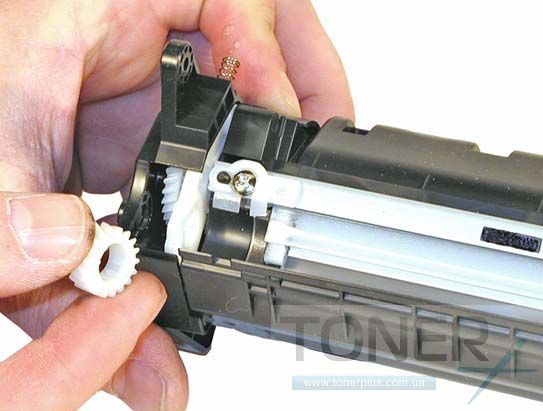

Установите шестерню привода магнитного вала.

При установке магнитного вала убедитесь, что полукруглый выступ встал на свое место.

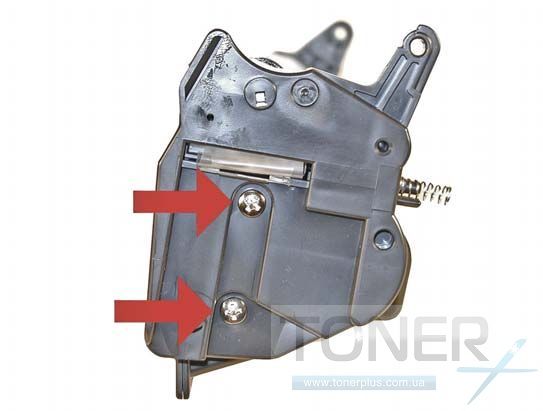

Установите крышку и зафиксируйте ее двумя винтами.

Соедините две половинки картриджа, убедитесь, что пружины стоят ровно, и скрепите их штифтами.

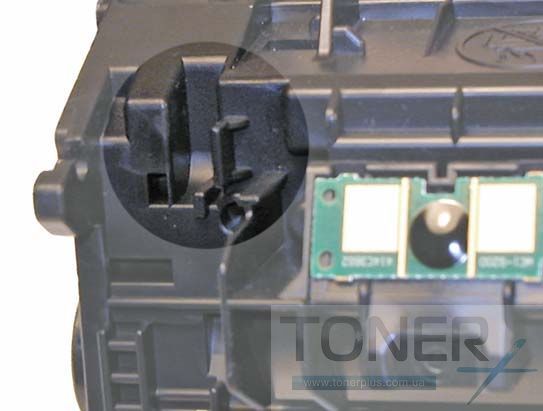

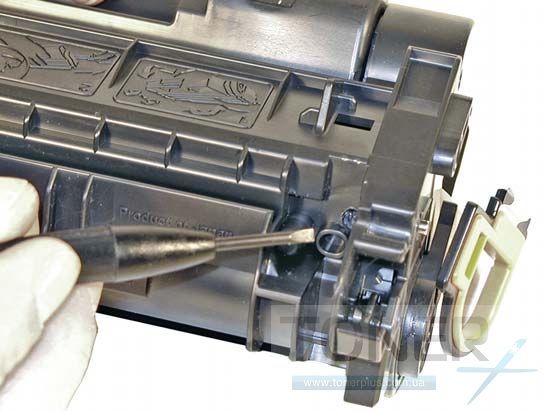

Установите на место шторку фотобарабана, убедитесь, что пружина установлена правильно.

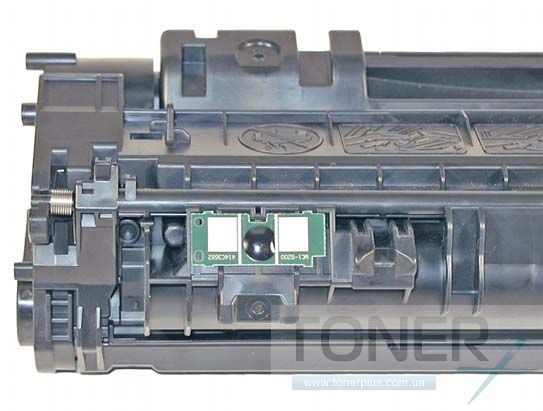

Замените чип при необходимости (Чип на этом картридже не блокирует работу, но при каждом включении будет просить заменить картридж).

Картридж готов к работе.
