Інструкція із заправлення картриджа HP Q7551A / Q7551X / LJ P3005 / M3027 / M3035

Необходимые принадлежности:
Присыпка фотобарабана (тальк)
Одноразовая тряпчастая салфетка (ватный диск)
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP LaserJet 1200 / 2400 / 4000 / 5000
Фотобарабан  - HP LaserJet 2400 / 2420 / M3027 / M3035 / P3005 / Q6511A / Q7551A
Вал первичного заряда - HP 2100 / 2200 / 2420 / 4000 / M3035 / P3015 / P4515 / CanoniR1018 / 1022
Чистящее лезвие  - HP 2100 / 2300 / 2400 / 2420 / 3015 / P3005 / M3027
Вал магнитный - HP 2100 / 2300 / 2400 / 2420 / 3015 / P3005 / M3027
Дозирующее лезвие - HP LaserJet M3027 / M3035 / M525c / P3005 / P3015 / Pro 500 M521dn

Прижмите пружину, снимает штору фотобарабана, после этого, аккуратно поддеваем обе металлические направляющие, находящиеся в гнездах. Для того, чтобы поддеть пружину, шторку необходимо держать в закрытом положении, и внимательно следите за пружиной! ВНИМАНИЕ пружинку нельзя потерять. Две металлические направляющие, вытаскиваются только с передней части.

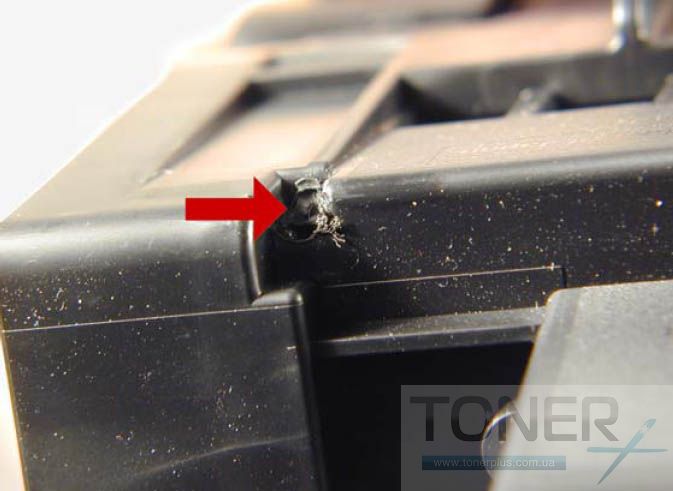

Дальше нужно достать металлические штифты, находящиеся на концах картриджа, это необходимо для разъединения картриджа на две половинки. В верхней части корпуса картриджа (указано на рисунке) нужно просверлить дрелью небольшие отверстия.

С помощью шила или небольшой отвертки, вытолкните штифты наружу.

Рассоедините картридж на две половинки

С помощью плоской отвертки аккуратно отжимаем штифт фотобарабана, потом достаём его при помощи кусачек.

Снимаем фотобарабан.

Снимаем вал первичной зарядки, нажимая защелки на его концах. Чистим вал первичного заряда при помощи ватного диска смоченного в изопропиловом спирте, и откладываем его на время в сторону.

Откручивает два болта и снимаем ракель.

Важно: Рядом с ракелью, находится уплотнительное лезвие, не повредите его, если на нем есть следы повреждения или явный брак, то лезвие следует заменить. Ракель протираем от тонера и осматриваем силиконовую кромку на наличие дефектов.

Очищаем бункер отработки от тонера, так же следует удостовериться что уплотнители, находящиеся под ракелем не повреждены и чистые.

Установите ракель на место и прикрутите его двумя болтами.

Рекомендуется менять ракель каждый раз при замене фотобарабана. Дефекты на лезвии могут быть визуально не видны, но они пагубно влияют на фотобарабан.

Посадочные места вала первичного заряда необходимо очистить от грязи и смазать их токопроводящей смазкой. Установите вал на место.

Нанесите смазку на штифт фотобарабана и установите фотобарабан на место.

Как показано на рисунке, в опору ставится пружина, после установки картриджа, конец пружины нужно установить таким образом, чтобы он попал в паз. Откладываем в сторону эту половинку картриджа и переходим ко второй.

Откручиваем два винта на боковине картриджа.

Снимаем крышку, шестеренки должны остаться на ней.

На контактной стороне есть два винта, выкручиваем их и снимаем крышку.

С картриджа снимаем магнитный вал. Вал тщательно чистим  от остатков тонера.

Открутив два винта, снимаем дозирующее лезвие, и аккуратно, чтобы не повредить, очищаем его от остатков тонера.

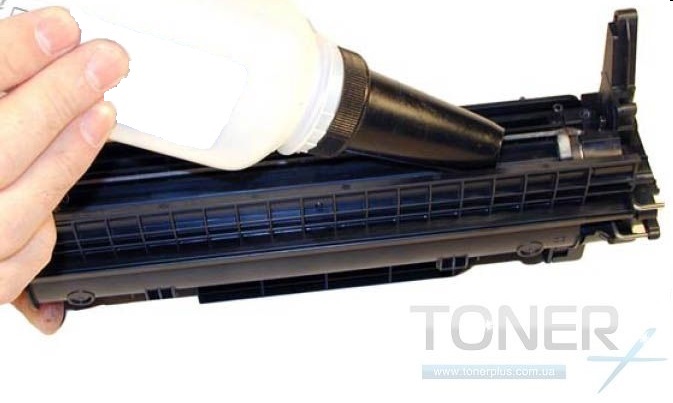

В связи с тем, что в этих картриджах отсутствует отверстие для засыпки тонера, заправку производим через место, в котором стоял магнитный вал, для заправки достаточно засыпать 350 грамм для обычного картриджа и 675 грамм для увеличенного.

Уплотнители дозирующего лезвия должны быть чистыми, если на них есть тонер, очистите их салфеткой смоченной спиртом, пока они опять не станут липкими. Установите на место дозирующее лезвие, прикрутите его двумя винтами..

На крышке магнитного вала, очищаем от грязи контактную площадку и меняем на ней смазку.

Установите магнитный вал, проворачиваем его таким образом, чтобы его конец в виде ключа, правильно вошел в крышку, вы не сможете визуально наблюдать этот процесс, поэтому чтобы правильно установить магнит, следует полагаться своим ощущениям.

Крышка шестеренки устанавливается на место и вкручивается два винта, если крышка не входит как положено, проверьте правильность установки магнитного вала.

Обе половины соедините обратно, проверите правильное положение пружин и вставляем штифты на место.

На рисунке показано правильное положение пружинки. Штору устанавливаем обратно.

Для окончательного закрытия крышки, кончик пружины необходимо ослабить.

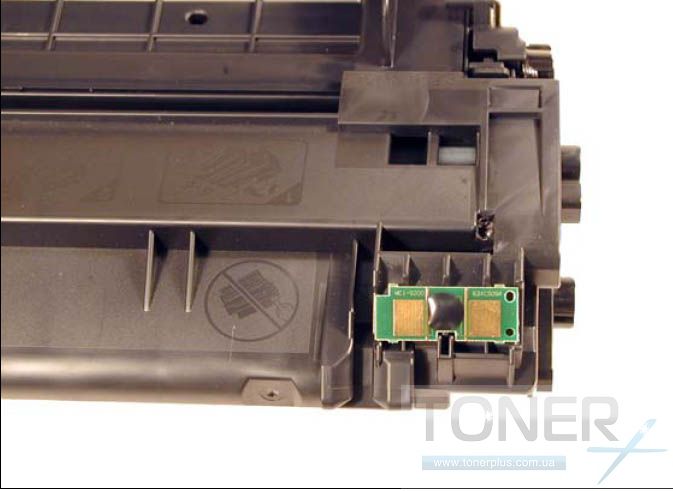

Меняем чип. Чип менять не обязательно, работу он не блокирует

Картридж готов к работе
