Інструкція із заправлення картриджа HP Color LJ CP3505 / 3600 / 3800 Q6470A / Q6471A / Q6472A / Q6473A / 501a / CANON 711 / LBP-5300 / 5360 / MF-9130 / 9170 / 9220 / 9280

Інструкція із заправлення картриджа HP Color LJ CP3505 / 3600 / 3800 Q6470A / Q6471A / Q6472A / Q6473A / 501a / CANON 711 / LBP-5300 / 5360 / MF-9130 / 9170 / 9220 / 9280

Ресурс, стр.	6000
Относительно совместимый тонер:	HP 3000/3600/3800/ 4005/4600/4700/5500 (1025/1215)
Масса тонера:	170-200
Чип:	Работу не блокирует. Замена или отключение через меню для HP CLJ 1600/2600/2605 («Игнор. вывод»)

Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Канцелярский нож (скальпель)
Кусачки
Дрель (паяльник с тонким жалом)
Молоток
Шило

Необходимые принадлежности:
Присыпка фотобарабана (тальк)
Одноразовая тряпчастая салфетка (ватный диск)

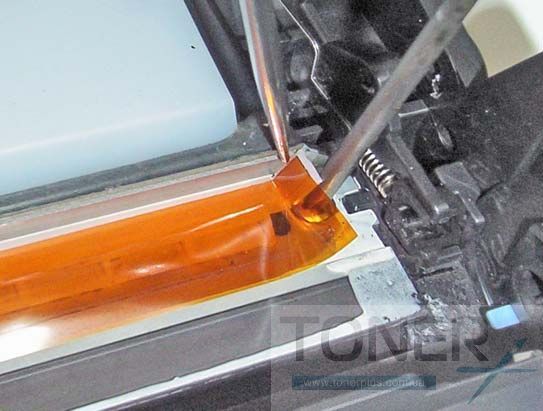

Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP CLJ 3000/3600/3800/4005/4600/4700/5500 (1025/12185)
Фотобарабан  - HP Color LaserJet 3600 / 3800dn / CP3505
Вал первичного заряда - HP Color LaserJet CP1215/ 1515/ CM1415/ CLJ 2600/ 3505/ 3800 / CB540A / CE250A / Q6000A / Q6470A
Чистящее лезвие  - HP Color LaserJet 2700 / 3000 / 3600 / 3800 / CP3505 / Q7560A / Q6470A / Q7581A /  Canon C1022/C1030 MFP / LBP-5300 / LBP-5360 / MF8450/ MF9130 / MF9170 / MF9220 / MF9280 Canon 717 / Canon 711 / Canon GPR-28
Вал переноса - HP Color LaserJet 2700 / 3000 / 3500 / 3550 / 3600 / 3700 / 3800 / CP3505 Canon LBP-5300 / 5360 / MF8450c / MF9130 / MF9170 / MF9220 / MF9280
Дозирующее лезвие - HP Color LaserJet 2700 / 3000 / 3600 / 3800 / CP3505 / Q7560A / Q6470A / Q7581A /  Canon C1022/C1030 MFP / LBP-5300 / LBP-5360 / MF8450/ MF9130 / MF9170 / MF9220 / MF9280 Canon 717 / Canon 711 / Canon GPR-28

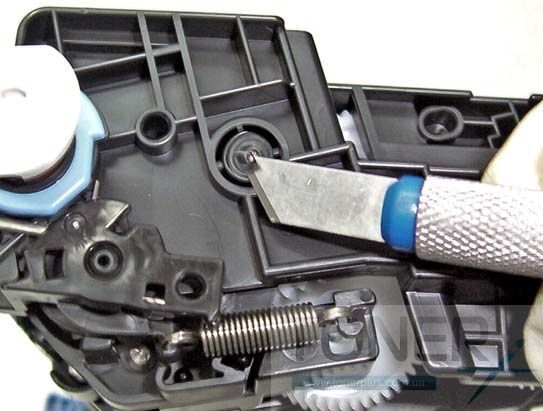

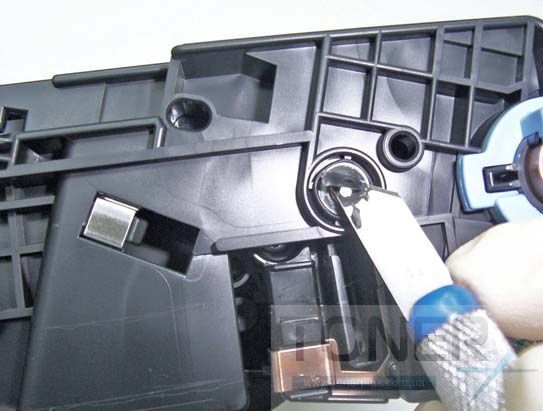

Острым ножом или скальпелём срезаем пластиковые заглушки поверх штифтов на торцах.

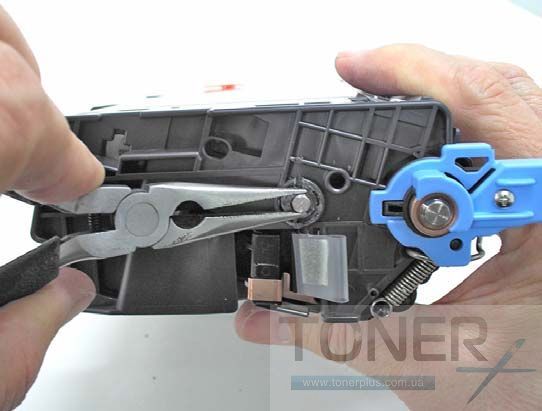

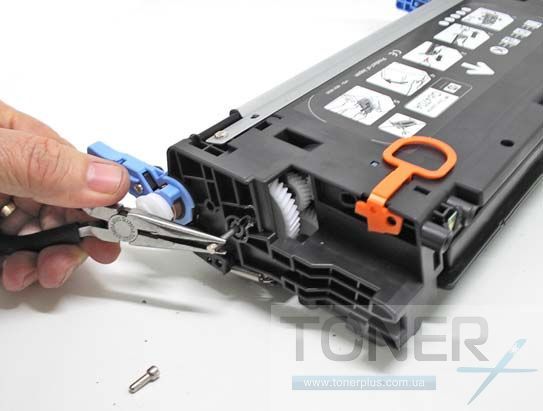

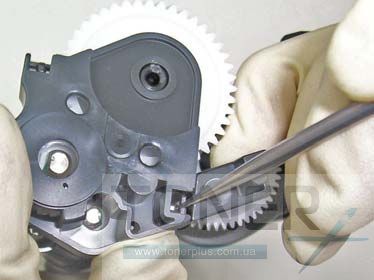

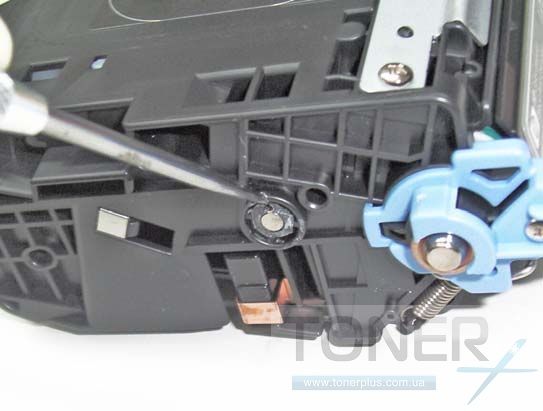

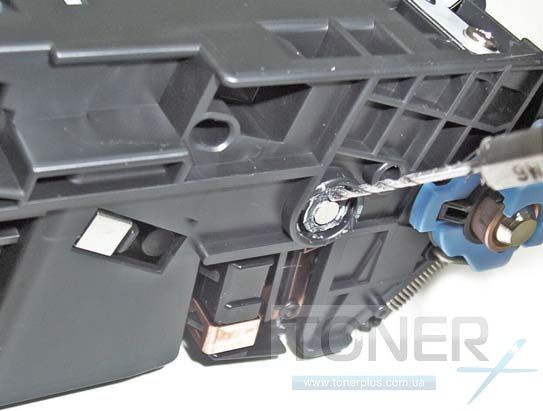

Высверливаем возле штифта место для зацепки в пластике. (для этого можно использовать паяльник с очень тонким жалом) Затем зацепляем штифты чем-нибудь острым и вынимаем их.

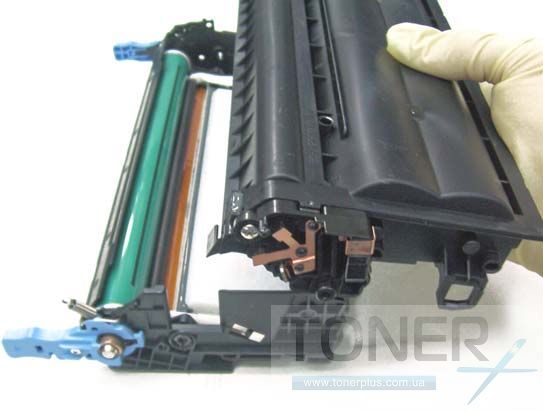

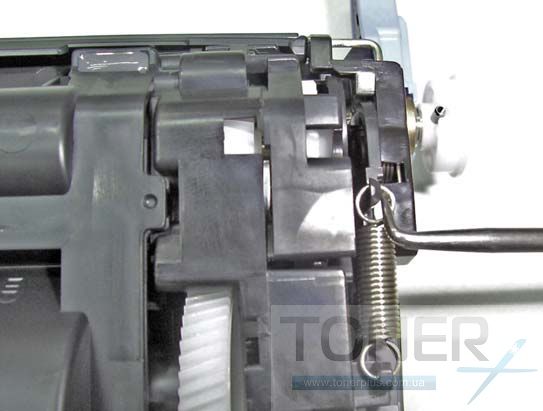

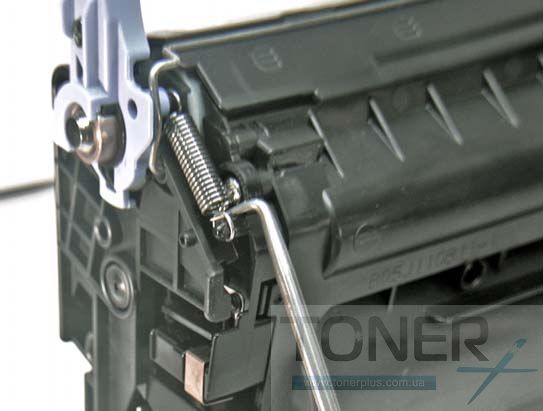

Теперь снимаем две пружины снизу по краям и разъединяем картридж на две половинки.

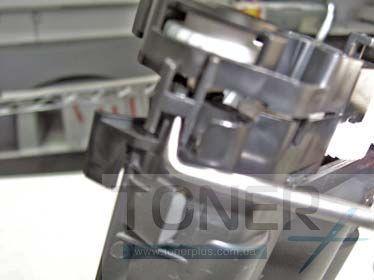

Берем верхнюю часть картриджа и снимаем крышку слева. Она держится на трех защелках.

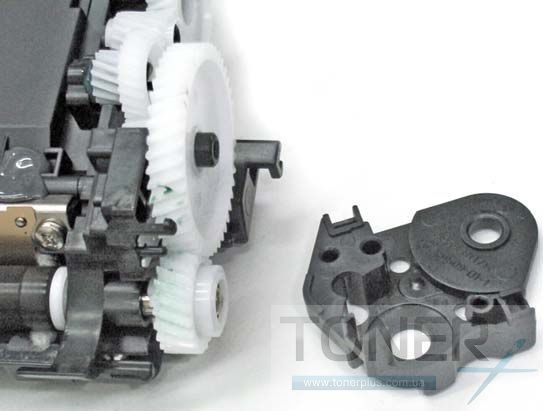

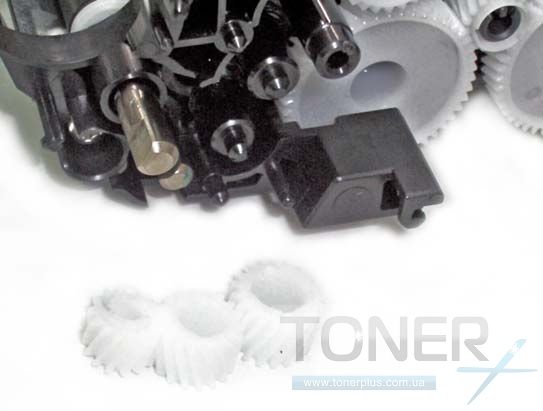

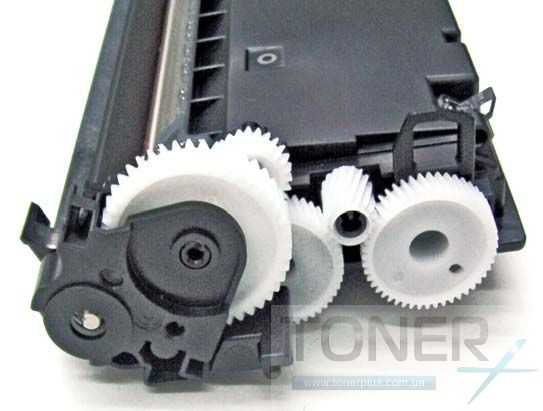

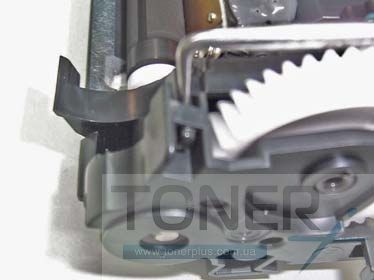

Снимаем две шестерни, металлическую пластину и еще три шестерни под ней.

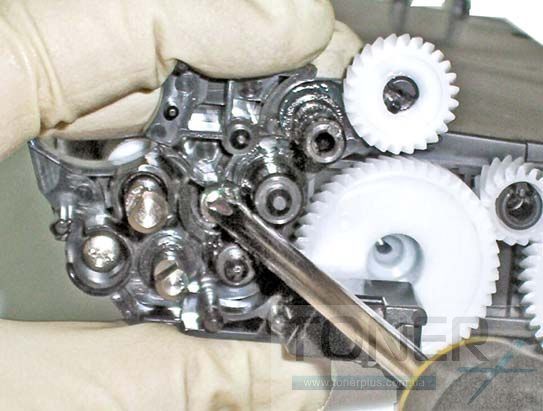

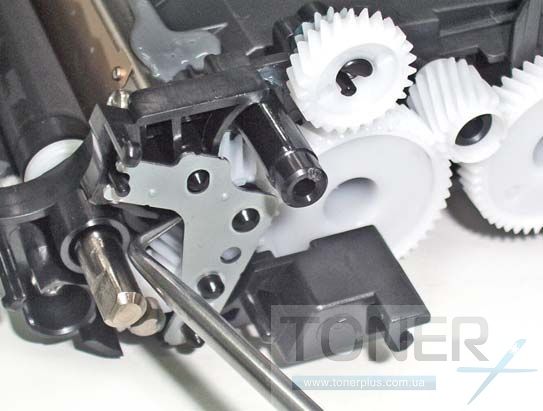

Там же есть два винта, откручиваем их и снимаем крепление целиком.

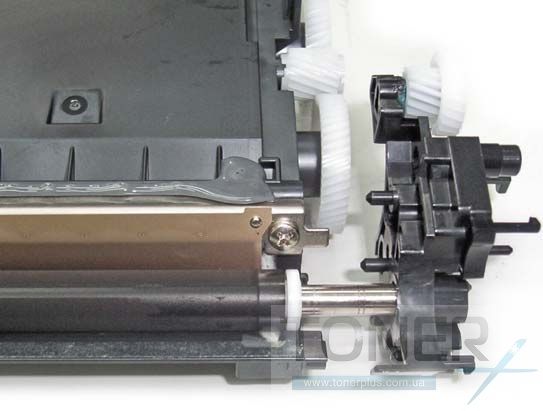

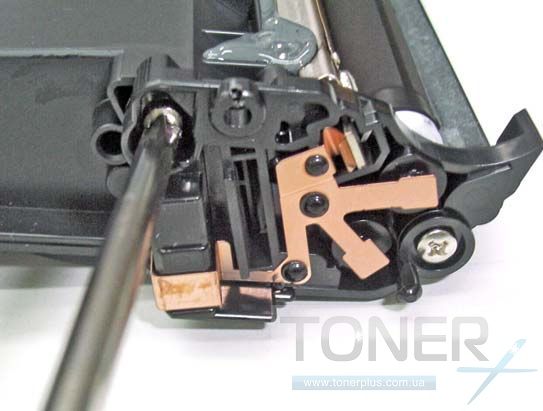

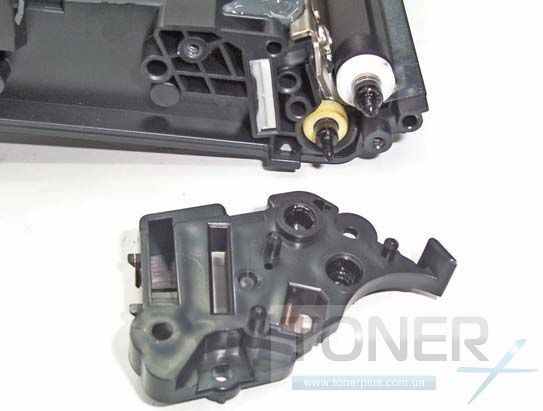

Теперь снимаем крепление справа открутив два винта.

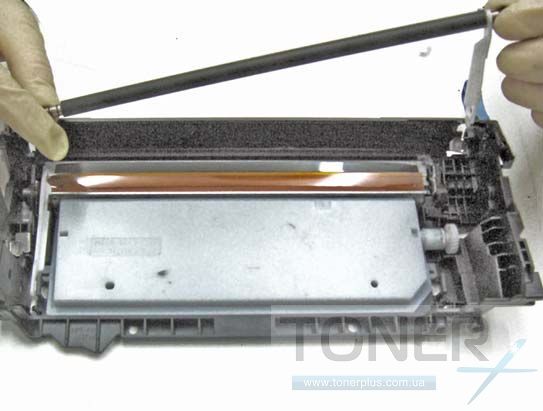

Снимаем вал переноса и чистим его от тонера и грязи ватным диском смоченным в изопропиловом спирте.

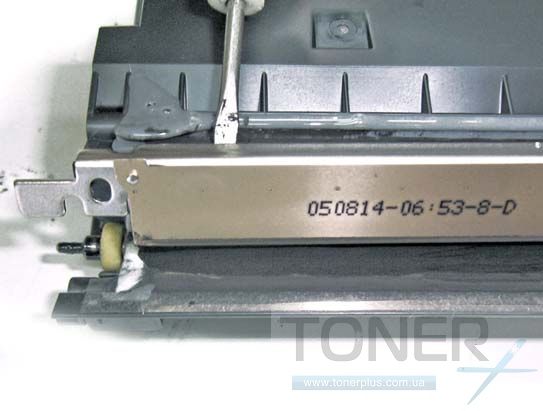

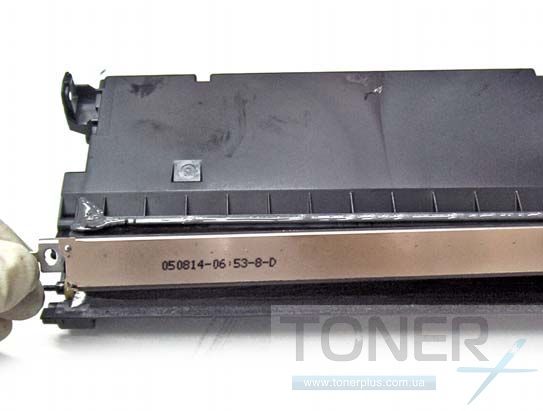

Откручиваем два винта и снимаем дозирующее лезвие. Аккуратно чистим его от тонера и осматриваем его на наличие дефектов.



Вычищаем остатки старого тонера и засыпаем новый. Никогда не досыпайте новый тонер к старому, это обойдется себе дороже. Затем собираем все в обратном порядке и переходим к другой половине.

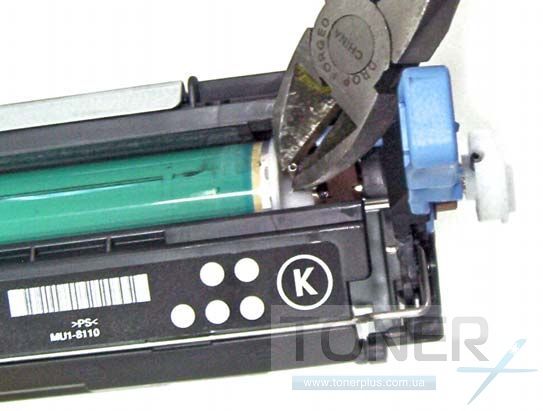

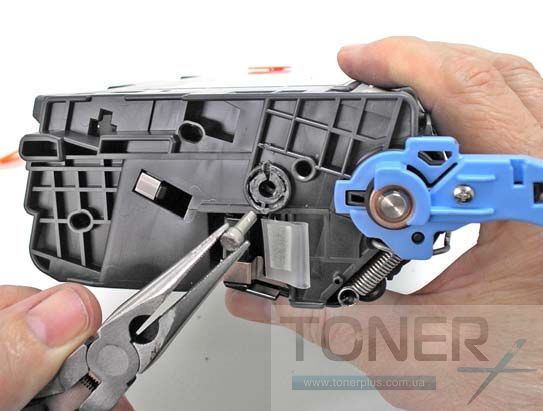

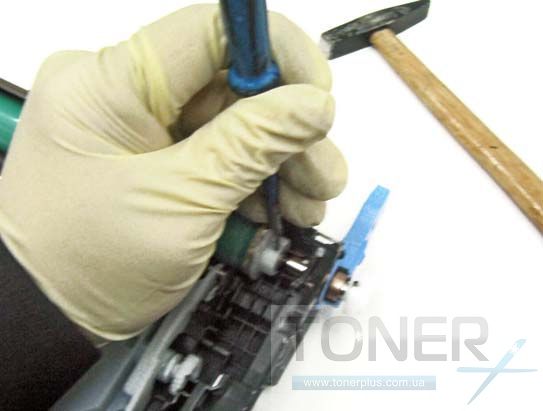

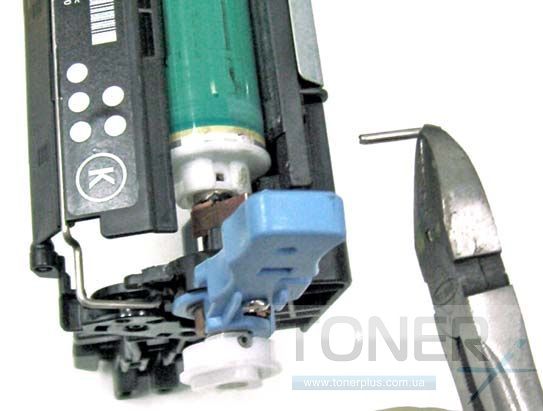

С одной из сторон выбиваем штифт и удаляем его при помощи кусачек.

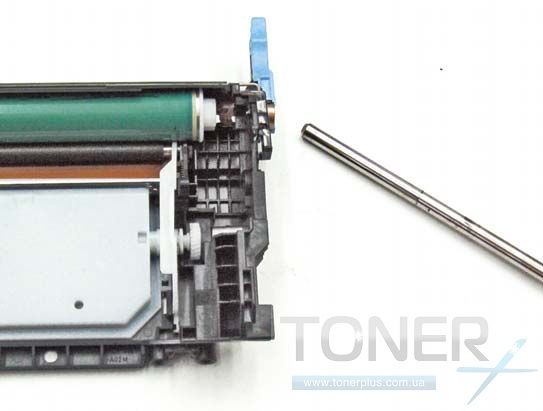

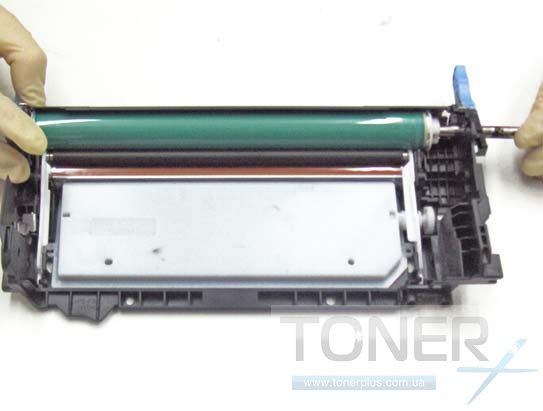

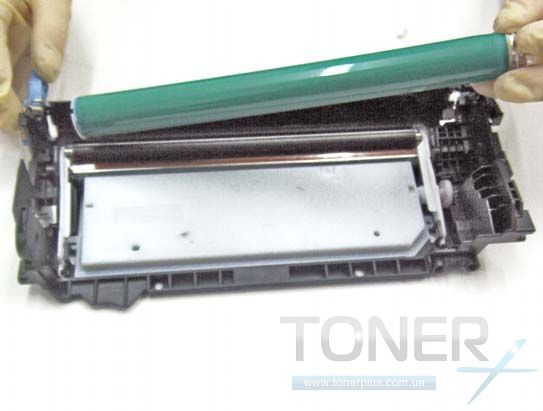

Затем выбиваем ось вправо и снимаем фотобарабан.

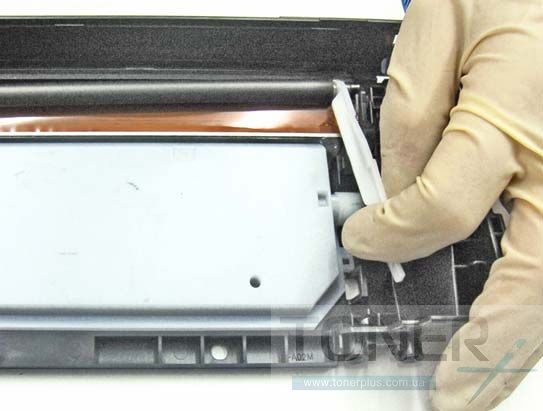

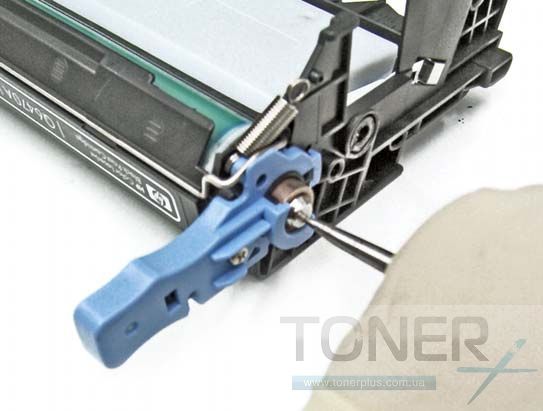

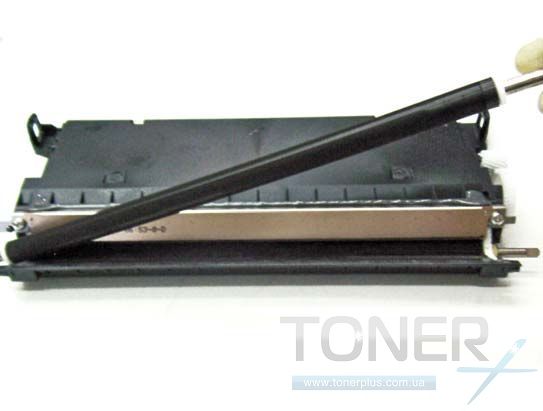

Отщелкиваем крепление и снимаем вал первичного заряда. Тщательно чистим его от остатков тонера и грязи при помощи ватного диска смоченного в изопропиловом спирте.

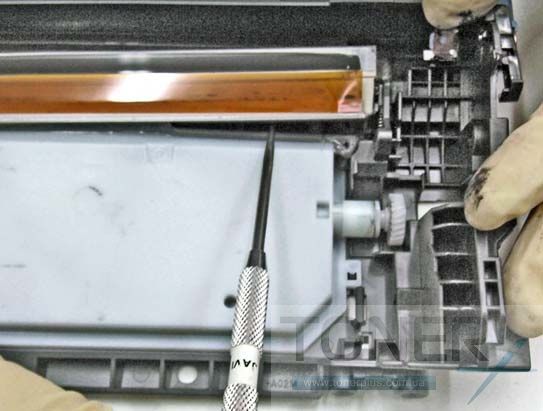

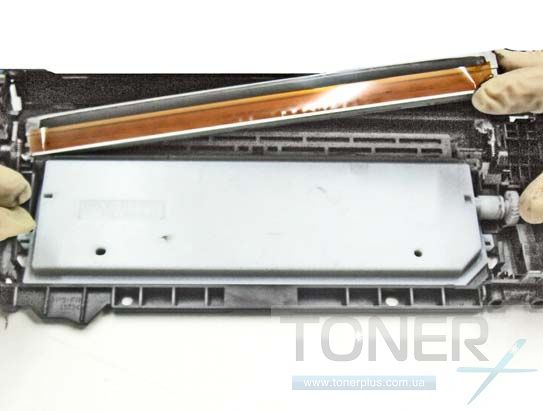

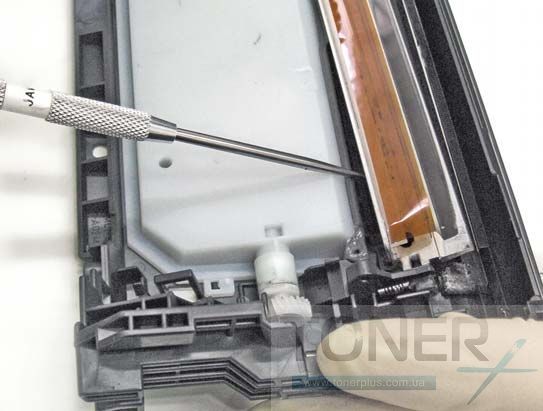

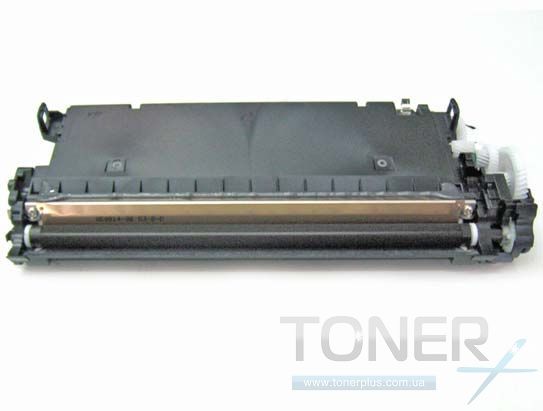

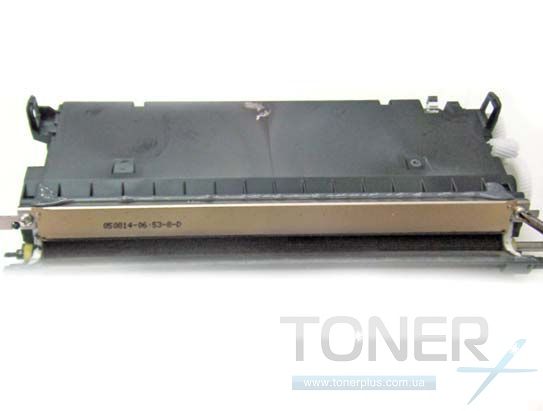

Откручиваем два винта и снимаем лезвие очистки.

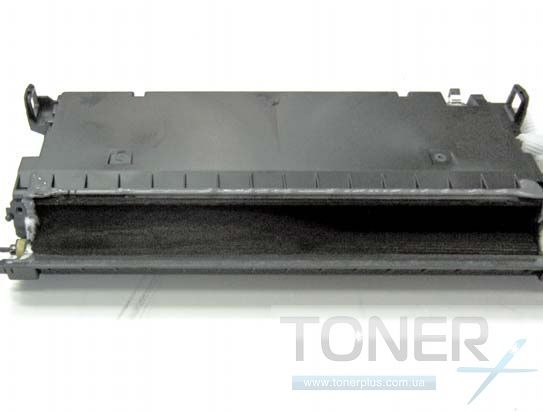

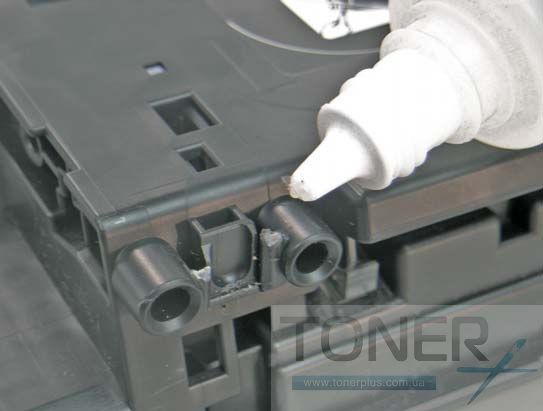

Вычищаем отработанный тонер и собираем все в обратном порядке. Соединяем обе половины и скрепляем их штифтами и пружинами.

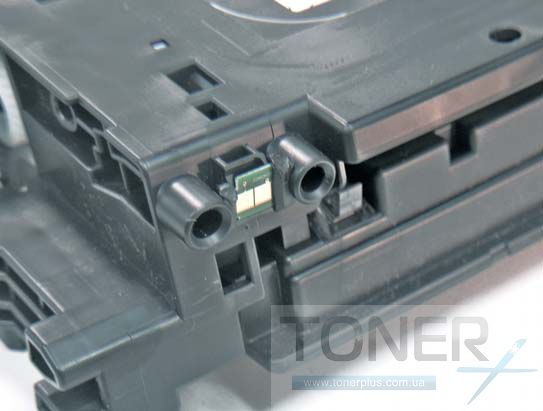

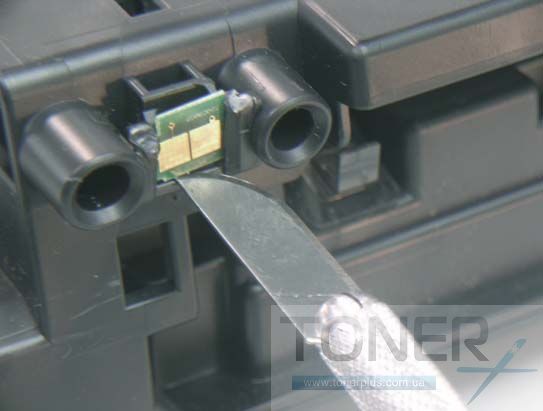

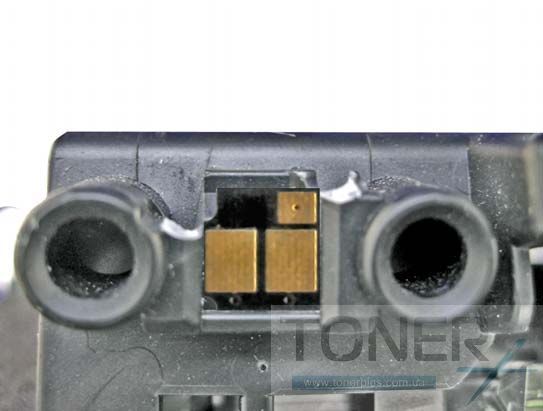

Меняем чип (Чип менять не обязательно, роботу устройства не блокирует).

Картридж готов к работе.
