Інструкція із заправлення картриджа HP Q5949A / LaserJet 1160 / 1320 / 3390 / 3392 / Canon 708 / LBP-3300 / 3360

Інструкція із заправлення картриджа HP Q5949A / LaserJet 1160 / 1320 / 3390 / 3392 / Canon 708 / LBP-3300 / 3360



Ресурс стр.:	2500 / 6000
Совместимый тонер:	HP LJ 1200 / 1320 / P2015
Масса тонера:	150 / 300 грам
Чип:	Работу не блокирует





Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Плоскогубцы или кусачки
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки



Необходимые материалы:

Совместимость ЗИП
Тонер совместимый с серией HP LJ 1200 / 1320 / P2015
Фотобарабан  - HP LaserJet 1160/1320/M2727/P2015/Canon LBP-3300/LBP-3360
Вал первичного заряда HP LaserJet 1010/1100/1160/1320/M1319F/M2727P2015/P2055
Лезвие чистящее HP LaserJet 1010/1100/1160/1320/M1319F/M2727P2015/P2055
Магнитный вал - HP LaserJet 1160/1320/M2727/P2015/Canon LBP-3300/LBP-3360
Дозирующее лезвие - HP LaserJet 1160/1320/M2727/P2015/Canon LBP-3300/LBP-3360

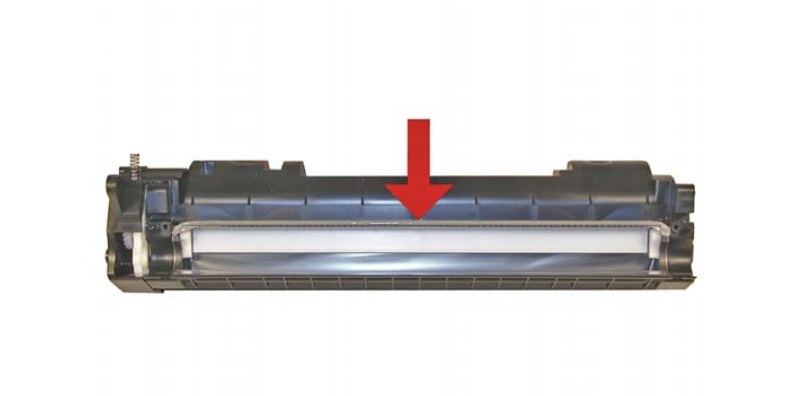

Снимите защитную шторку фотобарабана аккуратно поддев ее с двух сторон. Запомните правильное положение пружины.

Осторожно не потеряйте пружинку

Просверлите небольшие отверстия чтобы достать штифты в укзанных местах.

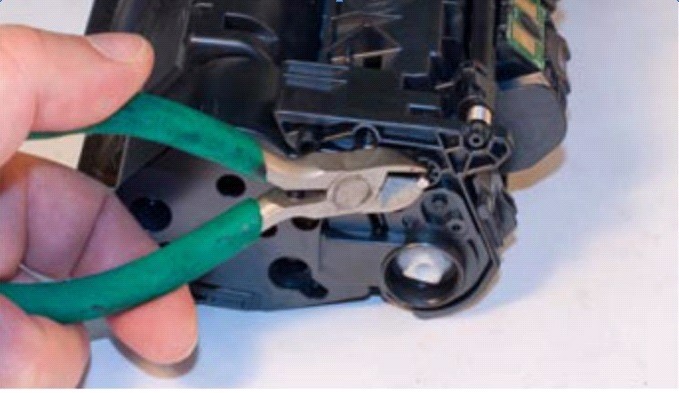

Вытолкните из картриджа наружу 2 штифта и виймете их, при помощи плоскогубцев или кусачек

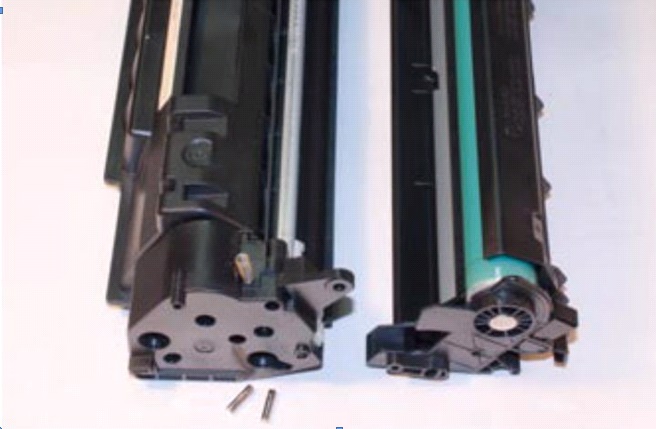

Разделите картридж на две половины

Выньте контактный штифт фотобарабана.

Извлеките фотобарабан, осмотрите его на наличие дефектов.

Снимите вал первичного заряда и очистите его ватным диском и спиртом от остатков тонера.


Осмотрите вал первичного заряда. При наличии механических повреждений (вмятин, точки) он подлежит замене.

Открутите два шурупа и снимите лезвие очистки фотовала (ракель).


Очистите бункер отработанного тонера от тонера. Лучше для этого использовать специальный тонерный пылесосом, или компресор.
Осмотрите чистящее лезвие, замените его при наличии разрывов, садин, неровного прилегания, отклеивания. Кромку ракеля присыпьте тальком (тонером) и установите лезвие на свое место. Закрутите два шурупа


Установите вал первичного заряда. Нанесите немного токопроводящей смазки на контактную ось вала и немного литиевой смазки на противоположную ось.




Устанавливаем фотобарабан и закрепляем его штифтом


Переходим к другой половине: откручиваем два винта и снимаем крышку.



Теперь снимите магнтьный вал и очистите его с помощью ватного диска и изопропилового спирта. Осмотрите магнитный вал на наличие дефектов (точек, царапин, износа внешнего слоя).

Снимите шестерню привода вала переноса

Открутите 2 винта и снимите дозирующее лезвие. Кромка лезвия должна быть без садин. Сам силикон должен быть ровный, не завален ни на какую сторону, и качаствено приклеен к металическому остнованию.

Удалите остатки тонера из бункера. Сохраните в чистоте тонкую полоску клея

Засыпьте новый тонер. Для Q5949A - 150 грамм, для Q5949X - 300 грамм

Установите дозирующее лезвие обратно и закрепите винтами.

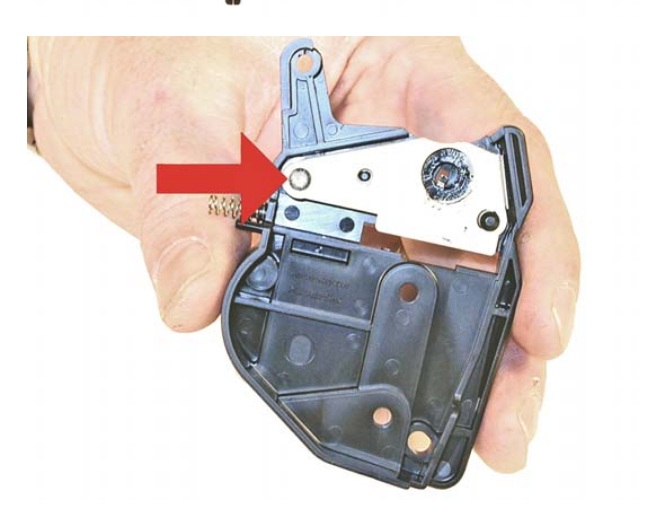

Очистите поверхность контактной пластины и нанесите токопроводящую смазку

Установите шестерню привода вала переноса

При установке вала перноса убедитесь, что полукруглый выступ встал на свое место.

Установите крышку и зафиксируйте ее двумя винтами

Соедините две половинки картриджа, убедитесь, что пружины стоят ровно, и скрепите их штифтами.


Установите на место шторку фотобарабана, убедитесь, что пружина установлена правильно.

Замените чип при необходимости (Чип на этом картридже не блокирует работу, но при каждом включении будет просить заменить картридж)
Ваш картридж готов к работе
