Інструкція із заправлення картриджа HP Q5945A HP LaserJet 4345 MFP / M4345 MFP

Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка (ватный лиск)
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Необходимые материалы:

Совместимость ЗИП
Тонер совместимый с серией HP LaserJet 1200/1300/1010/2100
Фотобарабан  - Фотобарабан  - HP LaserJet 4200, 4250, 4300, 4350, M4345 MFP HP Q1338A, Q5942A, Q5945A, Q1339A
Вал первичного заряда HP LaserJet 2100/2200/2420/4200/4300/P3005/4515/4014/M602/Canon iR1018/1019/1022/1023/1510
Лезвие чистящее HP LaserJet 4200, 4250, 4300, 4350, M4345 MFP HP Q1338A, Q5942A, Q5945A, Q1339A
Магнитный вал - HP LaserJet 4200, 4250, 4300, 4350, M4345 MFP HP Q1338A, Q5942A, Q5945A, Q1339A
Дозирующее лезвие - HP LaserJet 4200, 4250, 4300, 4350, M4345 MFP HP Q1338A, Q5942A, Q5945A, Q1339A

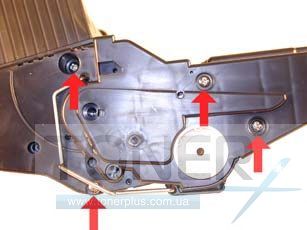

Открутите четыре винта с правой стороны картриджа.

Откройте защитную шторку фотобарабана по направлению к задней части картриджа и достаньте из паза металлическую направляющую справа.

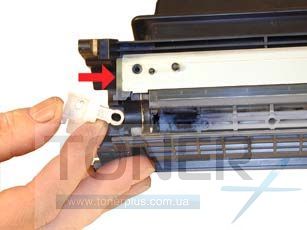

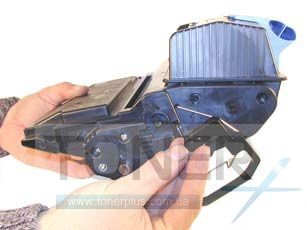

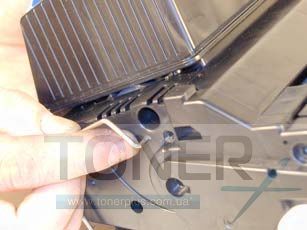

Теперь слева аккуратно подденьте крепление, затем отогните защитную шторку фотобарабана по направлению к задней части картриджа и достаньте из паза металлическую направляющую. Не потеряйте пружину под креплением.

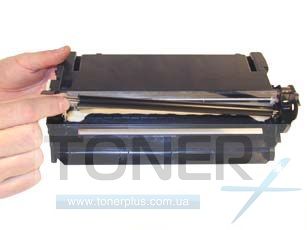

Снимите защитную шторку.

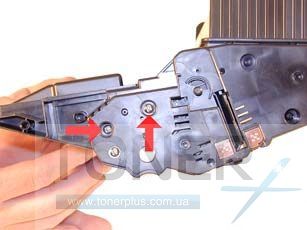

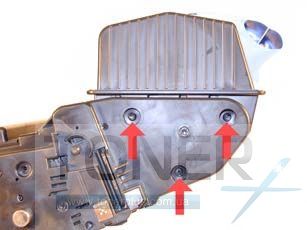

Открутите два винта слева.

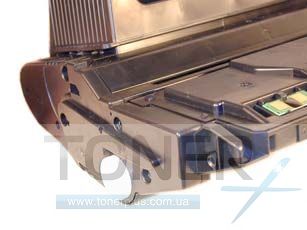

Три заклепки в нижней части высверливать не нужно.

Снимите правую крышку.

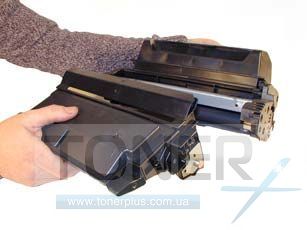

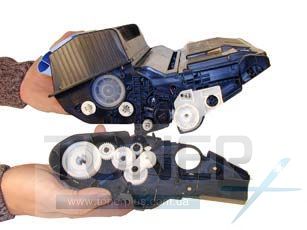

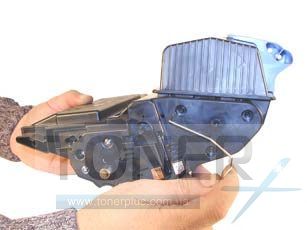

Сдвиньте в сторону верхнюю часть картриджа и разъедините его на две части.

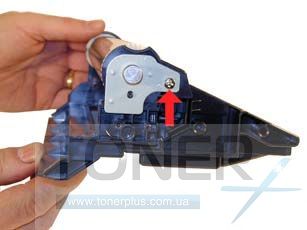

Берем часть с фотобарабаном: Откручиваем один винт и снимаем крепление фотобарабана.

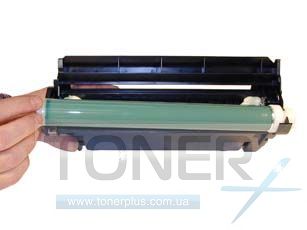

Снимаем фотобарабан и вал первичного заряда.

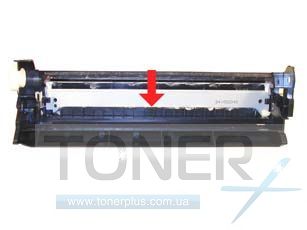

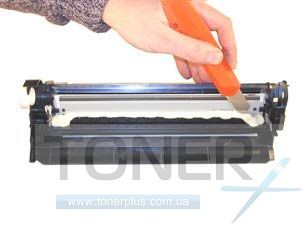

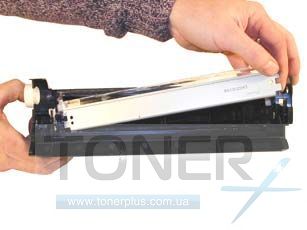

Уберите герметик, открутите два винта и снимите лезвие очистки.

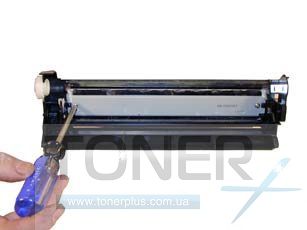

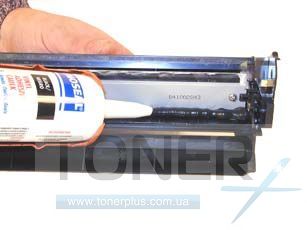

Вычистите бункер от отработанного тонера при помощи пылесоса или компрессора, прикрутите лезвие на место и нанесите новый герметик. Лезвие перед установкой очистите от тонера и осмотрите силиконовую кромку на наличие дефектов.

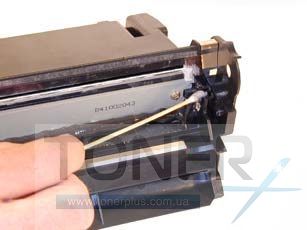

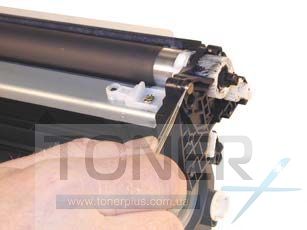

Смажьте правое посадочное крепление вала первичного заряда токопроводящей смазкой.

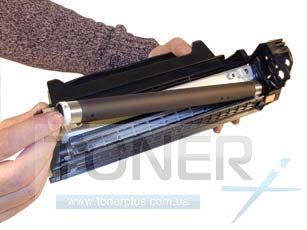

Установите вал первичного заряда и фотобарабан, предварительно очистив их от тонера и грязи при помощи ватного диска смоченного в спирте.

Устанавливаем крепление фотобарабана. Следим чтобы отверстие на нем совпало с выступом на бункере.

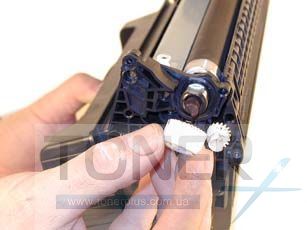

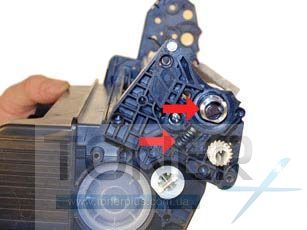

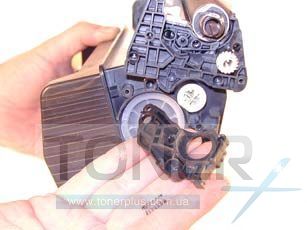

Переходим ко второй части картриджа: Снимаем справа крепление, заклепку и шестерню привода магнитного вала.

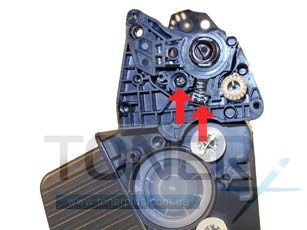

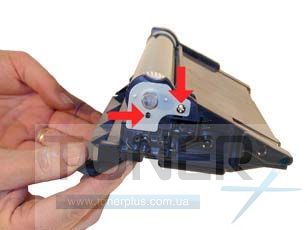

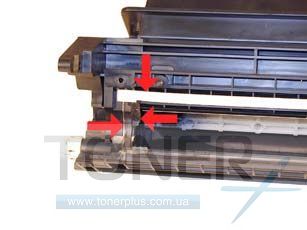

Там же откручиваем один винт и снимаем крепление магнитного вала. Проследите, чтобы пружина не потерялась.

Снимаем магнитный вал и тщательно моем его ватным диском смоченным в изопропиловом спирте от остатков тонера и бумажной грязи.

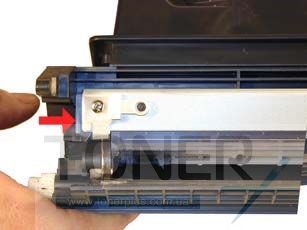

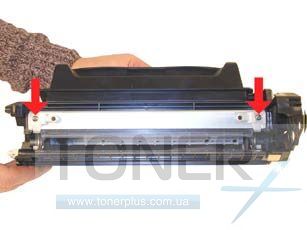

Откручиваем два винта и снимаем дозирующее лезвие. Чистим его и осматриваем на наличие дефектов.

Тщательно удаляем остатки старого тонера, следим, чтобы магнитные ловушки и уплотнитель были чистыми.

Устанавливаем и фиксируем дозирующее лезвие.

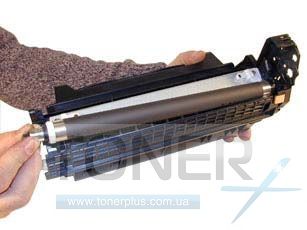

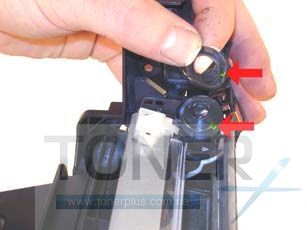

Устанавливаем магнитный вал. Следим, чтобы выступ на черном кольце, одетом на него, совпал с прорезью на картридже. Внимательно осмотрите втулки на магнитном вале. Если на низ есть трещины или зазубрены тогда замените их, иначе они повредят покрытие на фотобарабане.

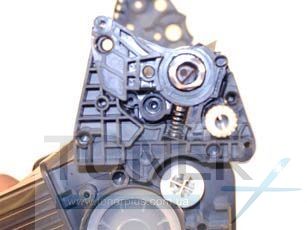

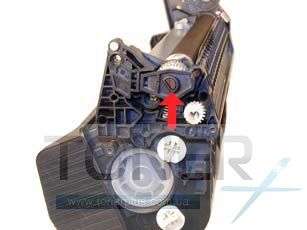

Ставим на место крепление магнитного вала и крепим его винтом и заклепкой. Следим чтобы пружина правильно встала в свой паз.

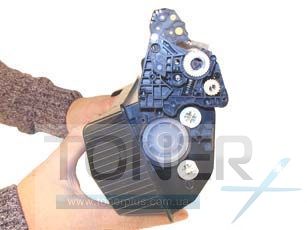

Ставим на место шестерню привода магнитного вала и ее крепление.

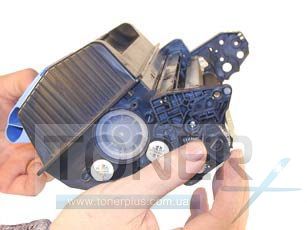

Вытаскиваем пробку и засыпаем новый тонер. Для Q5945A - 1050 грамм.

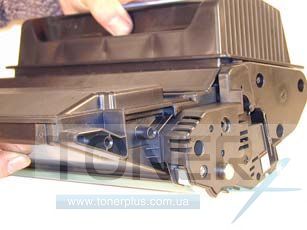

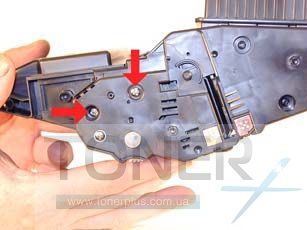

Ставим пробку на место и соединяем обе половины картриджа. Вкручиваем два винта слева.

Установите правую крышку и зафиксируйте ее всеми винтами.

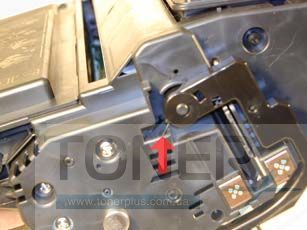

Ставим с обеих сторон направляющие защитной шторки фотобарабана. Шторка должна быть в открытом положении.

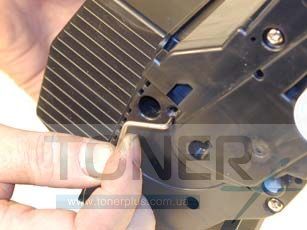

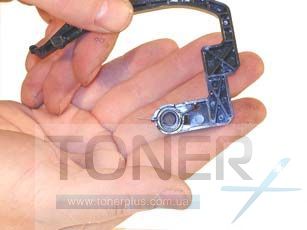

Устанавливаем пружину в правильное положение и ставим крепление шторки на место.

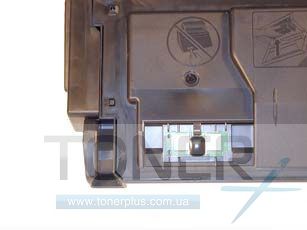

Замена чипа при необходимости (Чип на этом картридже не блокирует работу, но при каждом включении будет просить заменить картридж).

Картридж готов к работе.
