Інструкція із заправлення картриджа HP Q2613A / Q2613X, для аппарата HP LaserJet 1300

Необходимые инструменты:
Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Шило
Дрель
Кусачки (плоскогубцы)

Необходимые принадлежности:

Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка (ватные диски)
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP  LaserJet 1000 / 1200 / 1010
Фотобарабан  - HP LaserJet 1200 / 1300 / 1150 / 1000 / C7115A / Q2624A / Q2613AВал первичного заряда –HP LaserJet 1010/ 1020/ 1100/ 1200/ 1300/ 1320/ P2035
Чистящее лезвие  - HP LaserJet 1200 / 1300 / 1150 / 1000 / C7115A / Q2624A / Q2613A
Магнитный вал - HP LaserJet 1000/ 1100/ 1200 / 1300
Дозирующее лезвие - HP LaserJet 1200 / 1300 / 1150 / 1000 / C7115A / Q2624A / Q2613A

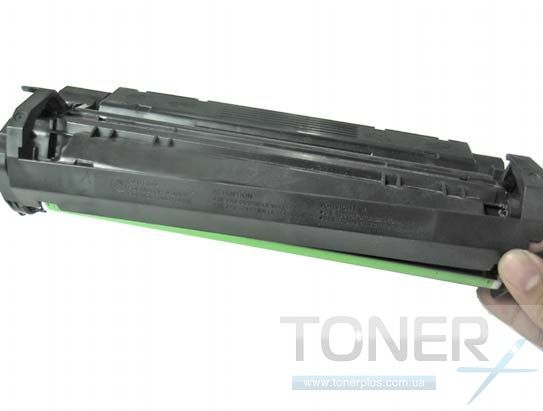

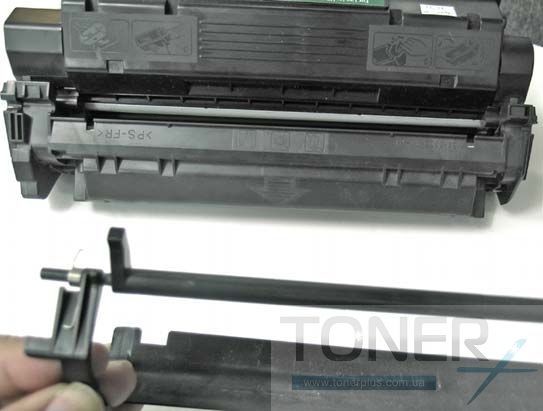

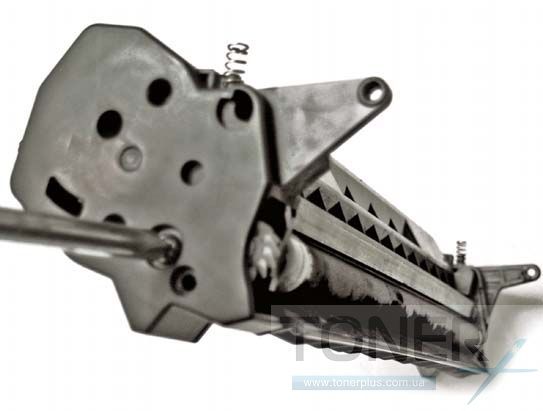

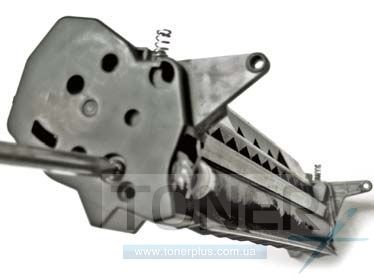

Откройте шторку фотобарабана по направлению вверх и отщелкните справа крепление.

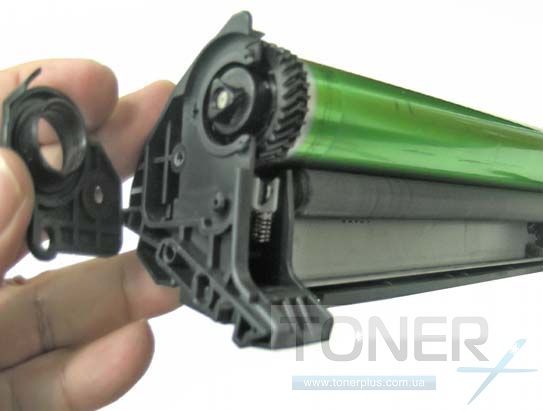

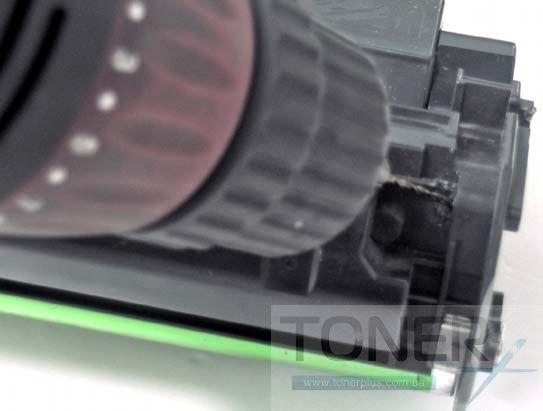

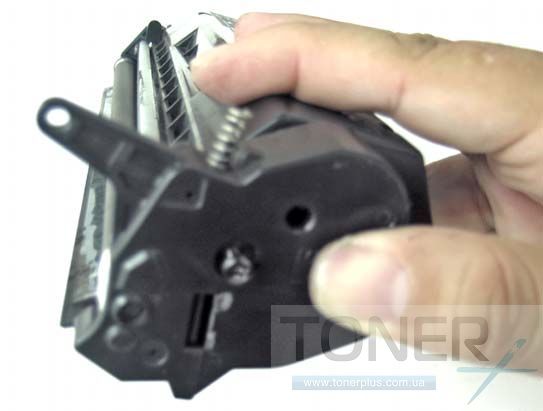

Теперь аккуратно снимите шторку. ВНИМАНИЕ не потеряйте пружинку на левом выступе.

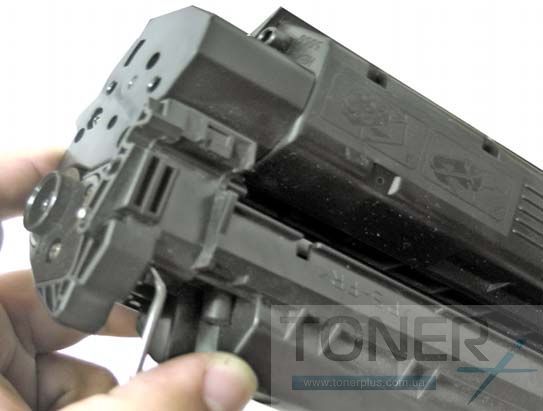

Высверлите два отверстия (как указано на рисунке), чтобы получить доступ к штифтам.

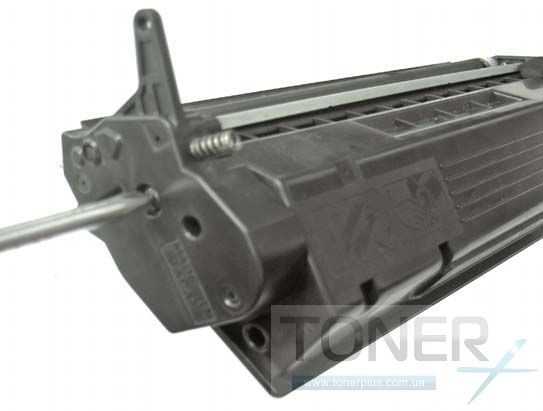

Затем вытолкните штифты изнутри так, чтобы показались головки.

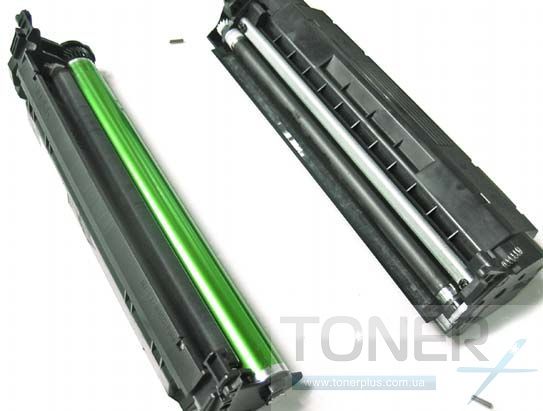

Зацепите головки штифтов кусачками, вытяните их и розсоедините картридж на две части.

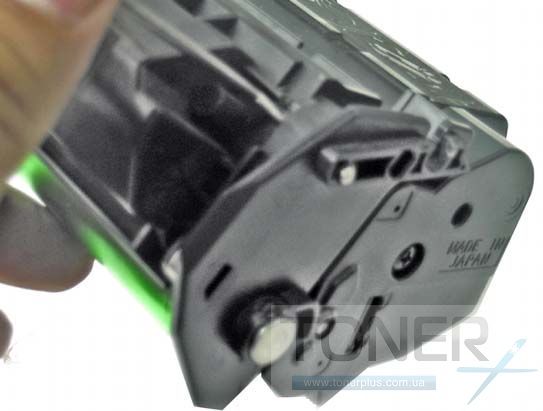

Возьмите левую часть и открутите один винт.

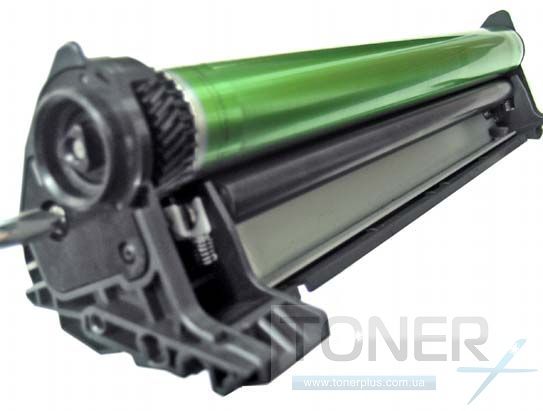

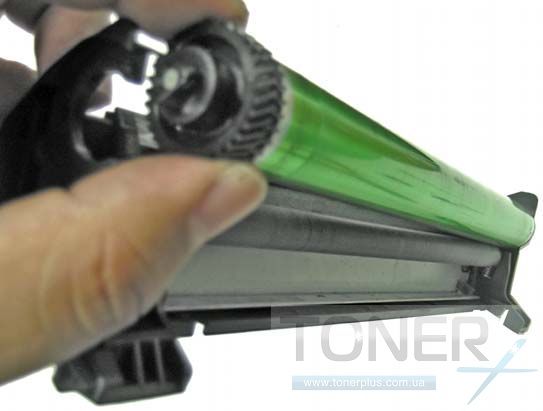

Теперь снимите крепление, фотобарабан и вал первичного заряда. Отчистите вал от остатков тонера и грязи при помощи ватных дисков смоченных в изопропиловом спирте.

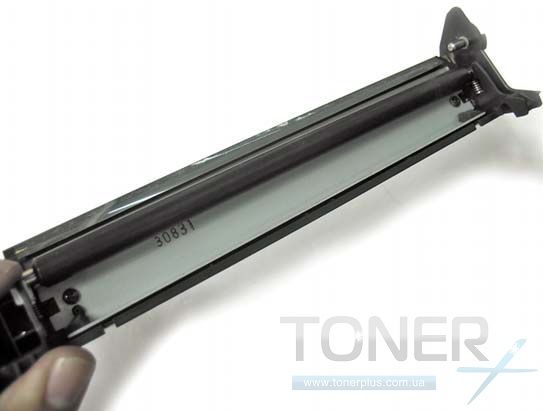

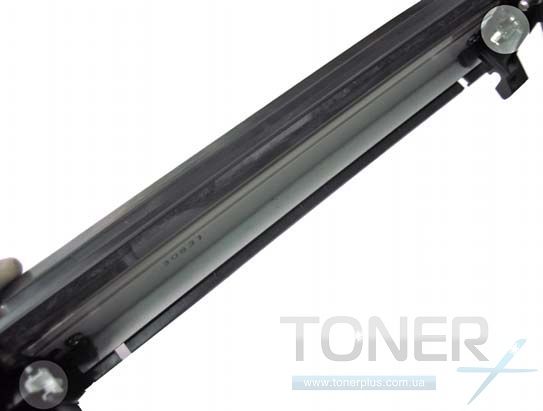

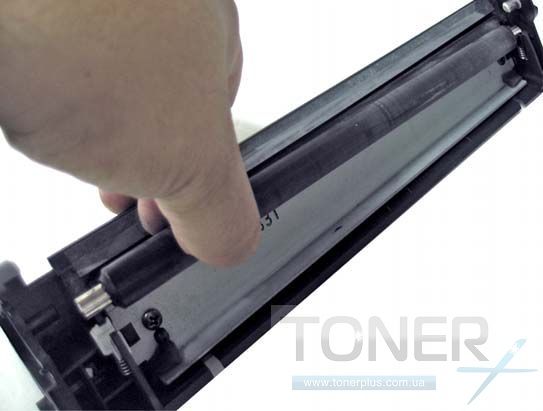

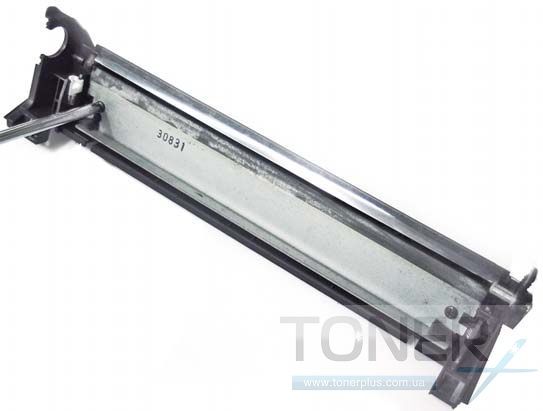

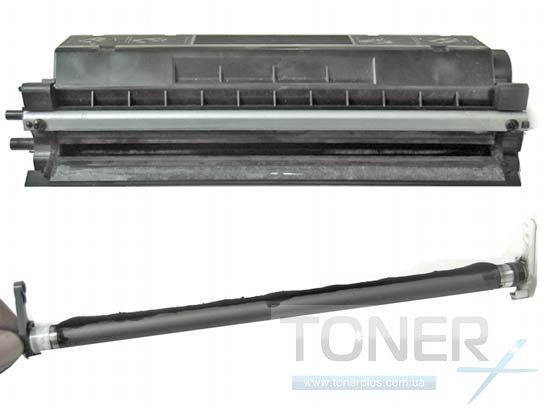

Открутите два винта и снимите лезвие очистки (ракель). Протрите его от тонера и внимательно осмотрите силиконовую  кромку. Она должна быть ровная без провисаний, трещин и ссадин, если такие имеются замените ракель.

Тщательно удалите отработанный тонер из бункера при помощи пылесоса или копмремора.  Установите лезвие обратно и прикрутите его винтами.

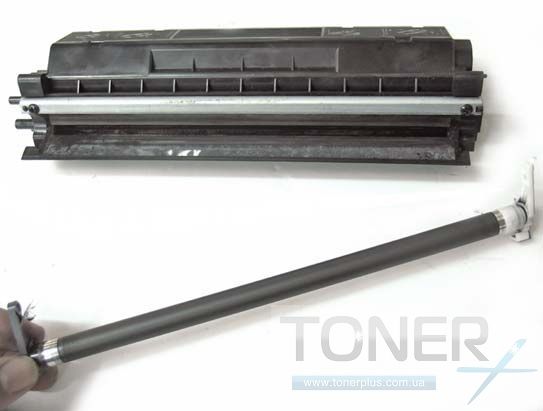

Очистите крепление вала первичного заряда от грязи и установите его.

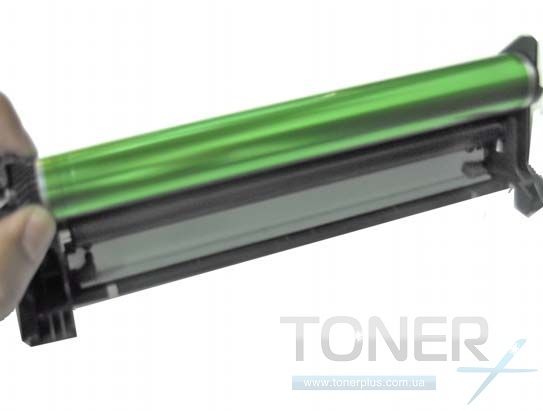

Установите фотобарабн.

Установите крепление и зафиксируйте его винтом.

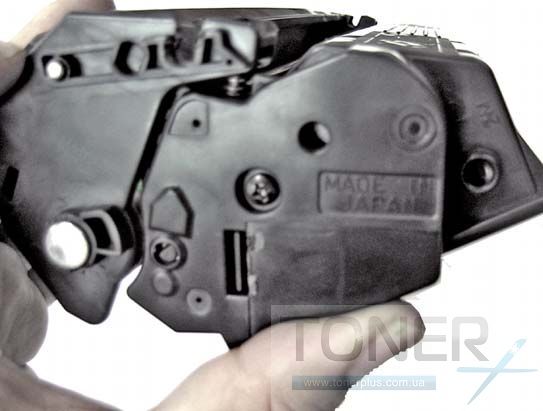

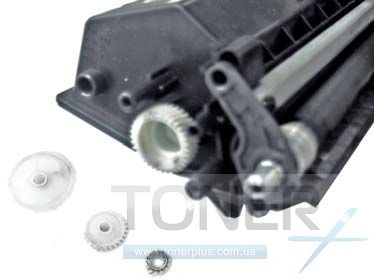

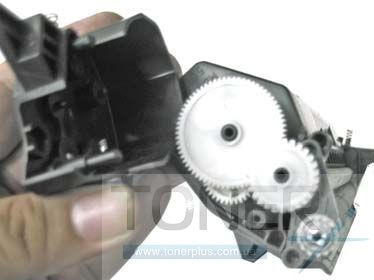

Переходим ко второй половинке картриджа: Откручиваем справа один винт и снимаем крышку и шестерни.

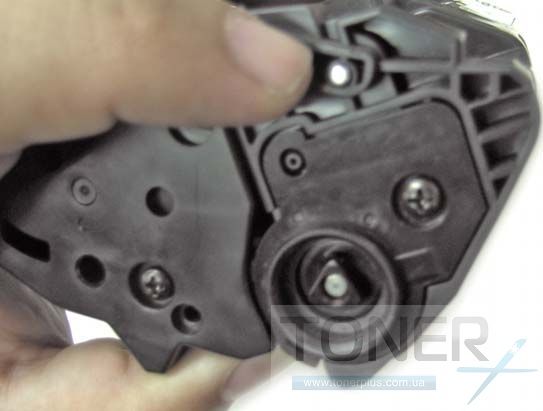

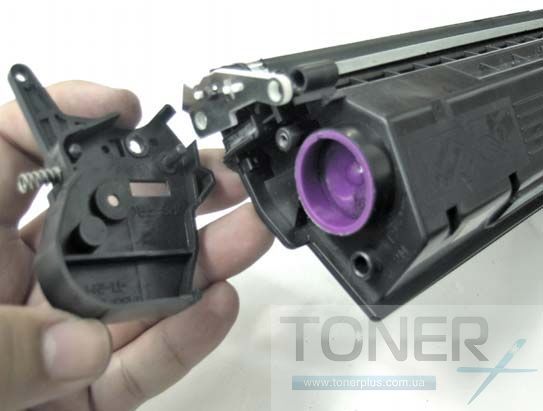

Теперь откручиваем и снимаем крышку слева.

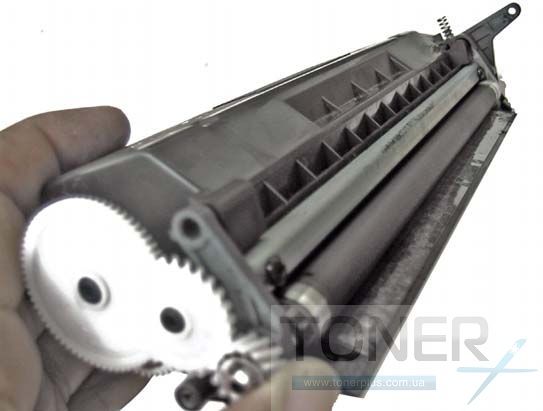

Снимаем магнитный вал.

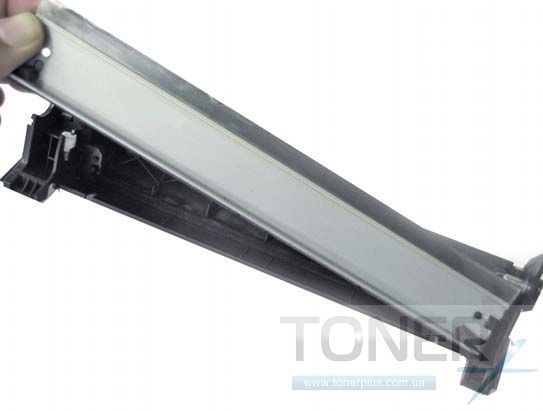

Откручиваем два винта и снимаем дозирующее лезвие.

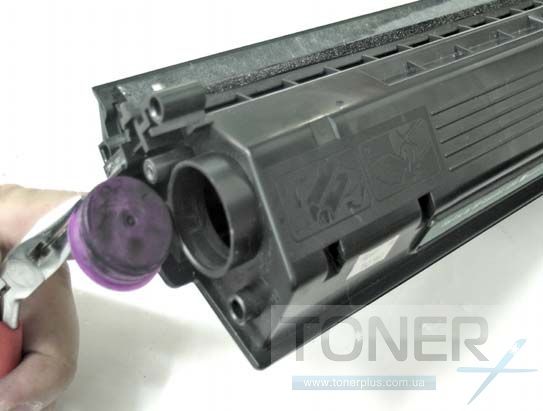

Вытаскиваем пробку.

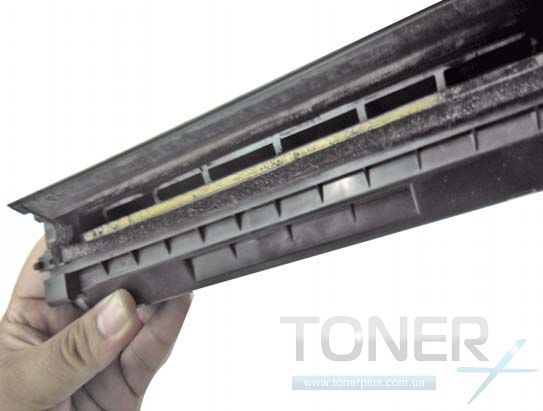

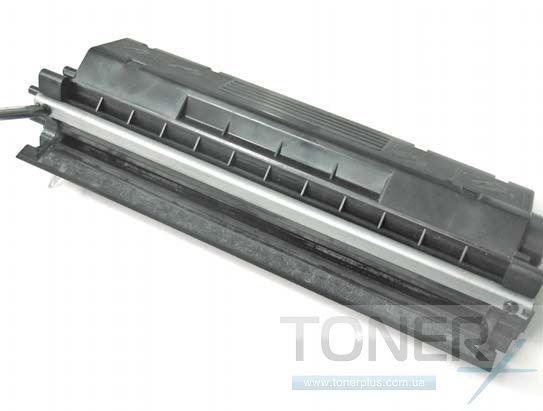

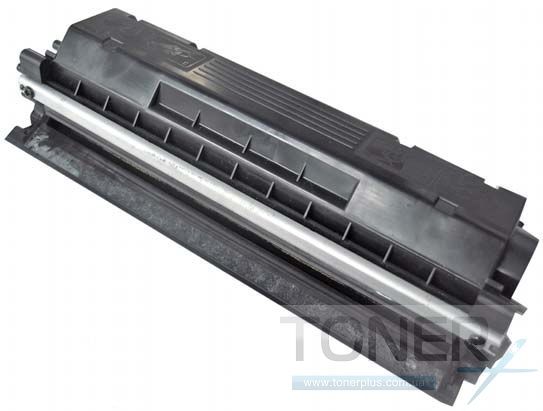

Тщательно очищаем картридж от остатков старого тонера и устанавливаем обратно дозирующее лезвие.



Ставим на место магнитный вал, предварительно очистив его чистой тряпкой с спиртом от остатков тонера. Далее устанавливаем шестерни и правую крышку. Прокручиваем рукой магнитный вал и смотрим чтоб тонер ложился на него ровным слоем без волн и бугорков.

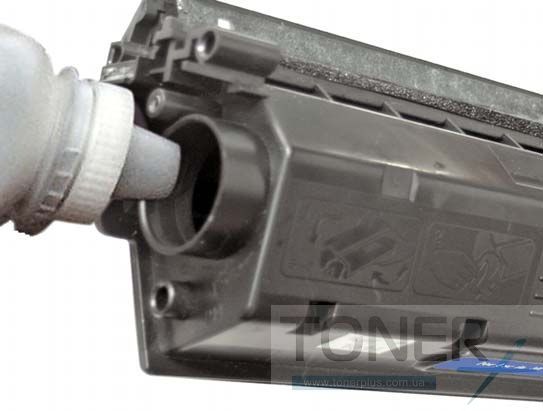

Засыпаем новый тонер. Для Q2613A - 140 грамм, для Q2613X - 220 грамм.

Вставляем пробку и одеваем левую крышку. Прокрутите руками магнитный вал, удостоверьтесь что тонер ложится ровным слоем на магнитный вал.

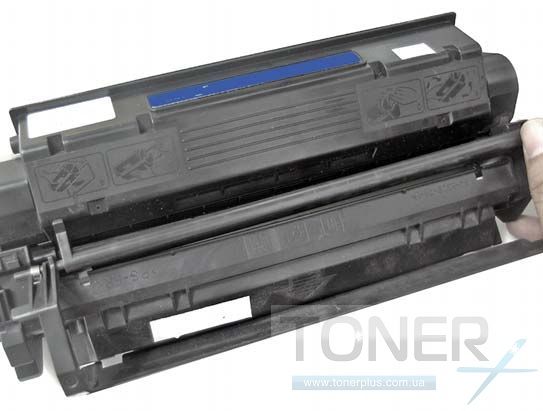

Соединяем обе половины картриджа и скрепляем их штифтами.

Ставим на место шторку фотобарабана. Убедитесь, что пружина установлена в правильном положении.

Картридж готов к работе.
