Інструкція із заправлення картриджа HP Q2612A / LJ 1010 / 1022 / 3050 / m1005 Canon 703 / 303 / LBP-2900 /3000

Необходимые инструменты:
Пылесос для тонера
Маленькая плоская отвертка
Шило (пробойник)
Молоток
Крестообразная отвертка

Необходимые принадлежности:
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка (ватные диски)
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP  LaserJet 1000 / 1200 / 1010
Фотобарабан  - HP LaserJet 1010/ 1020/ 1022 / Canon LBP-2900 / MF-4018 / Q2612 / FX-10
Вал первичного заряда –HP LaserJet 1010/ 1020/ 1100/ 1200/ 1320/ P2035/ Canon LBP-2900
Чистящее лезвие  - HP LaserJet 1010/ 1020/ 1022 / Canon LBP-2900 / MF-4018 / Q2612 / FX-10
Магнитный вал - HP LaserJet 1010/ 1020/ 1022 / Canon LBP-2900 / MF-4018 / Q2612 / FX-10
Дозирующее лезвие - HP LaserJet 1010/ 1020/ 1022 / 1200 / Canon LBP-2900 / MF-4018 / Q2612 / FX-10

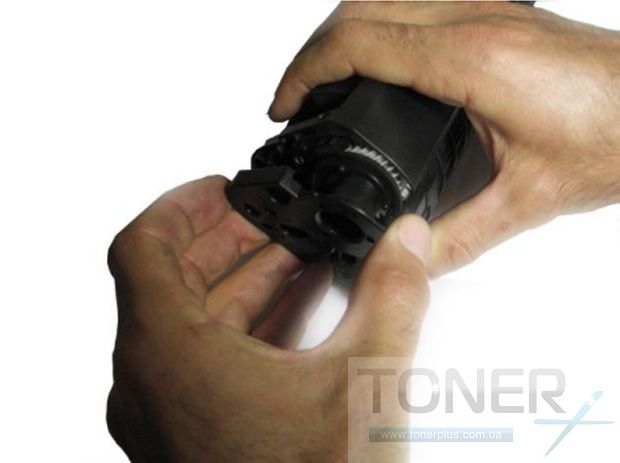

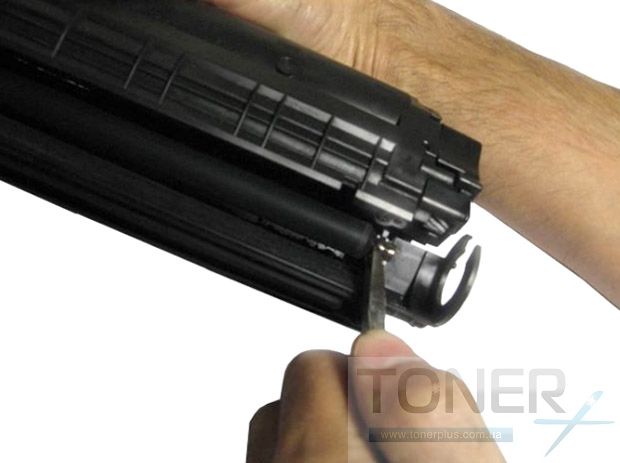

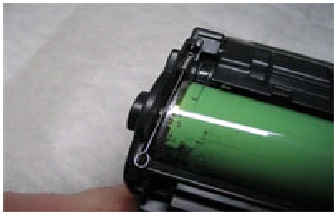

Cначала необходимо снять пружинку. Отодвигаем защитную шторку барабана, подцепляем чем-нибудь, например, скрепкой или шилом и снимаем пружинку. Постарайтесь запомнить как она стояла. Если Вы ее поставите назад не правильно, она будет задевать Фотобарабан.

Снимаем крышку.

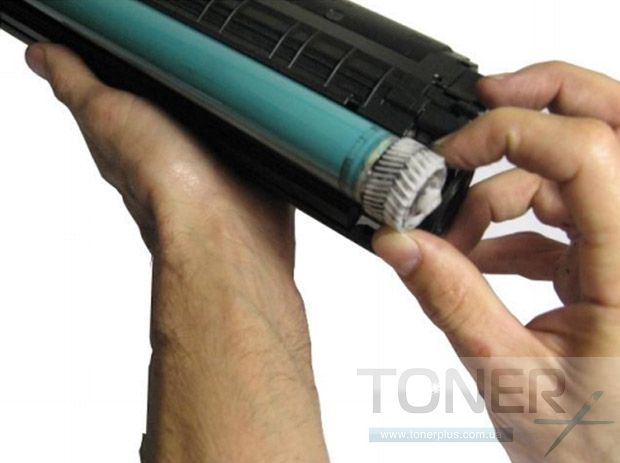

Аккуратно приподнимаем барабан за шестеренку, извлекаем его вращательными движениями.

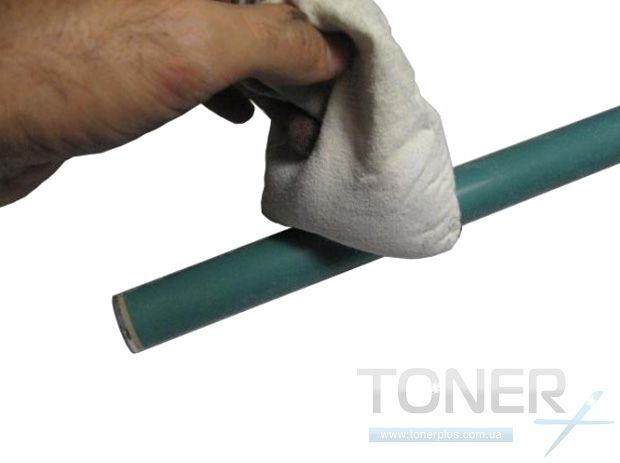

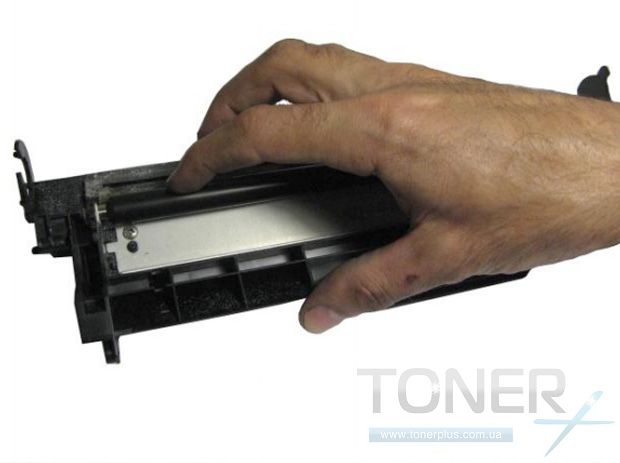

Далее вытаскиваем вал первичного заряда. При помощи ватного диска смоченного в изопропиловом спирте чистим вал первичного заряда от тонера и бумажной грязи.

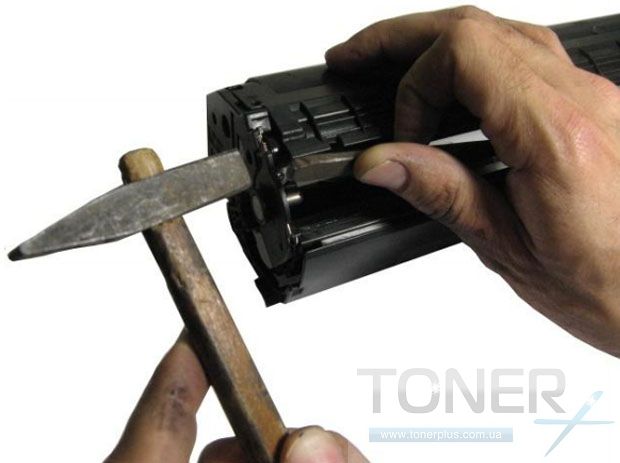

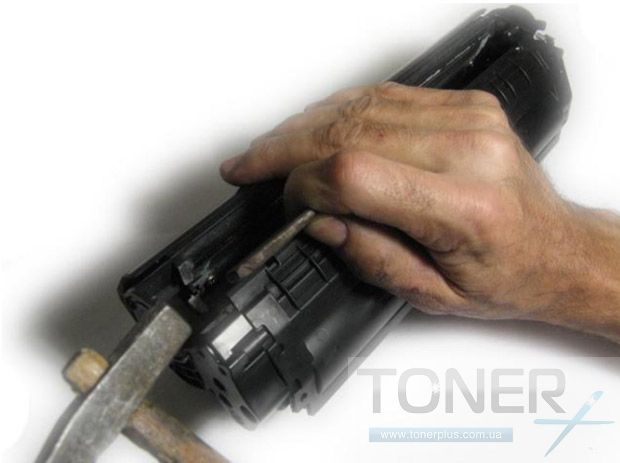

При помощи шила (пробойника) выбейте молотком штифт картриджа с внутренней стороны. Достаточно выбить его на 2-3 мм.

Повторите те же действия с штифтом с другой стороны. Старайтесь все это время не крутить сильно картридж, так как там остался отработанный тонер.

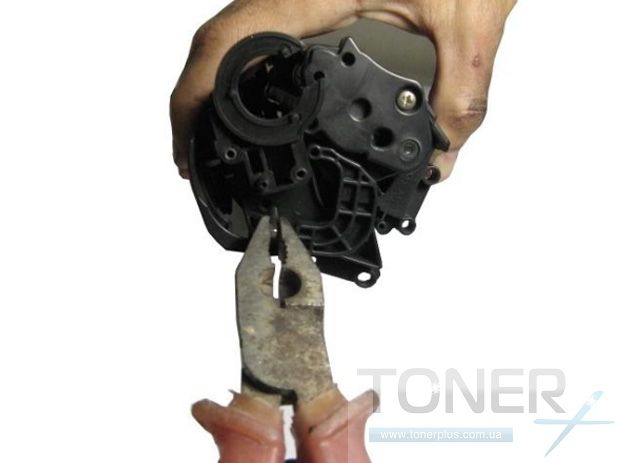

Теперь зацепляем плоскогубцами  или кусачками штифт снаружи картриджа и вытаскиваем его.

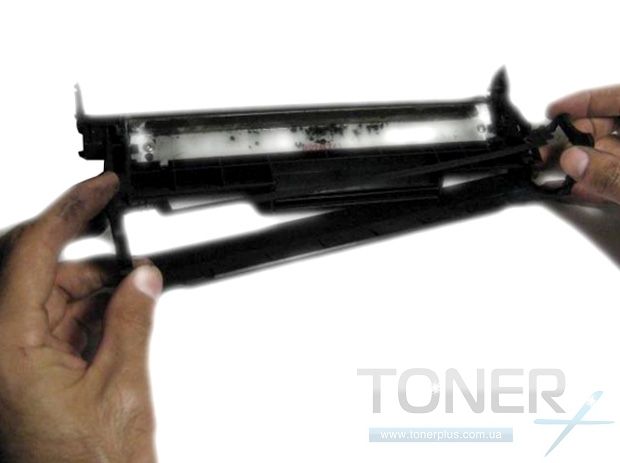

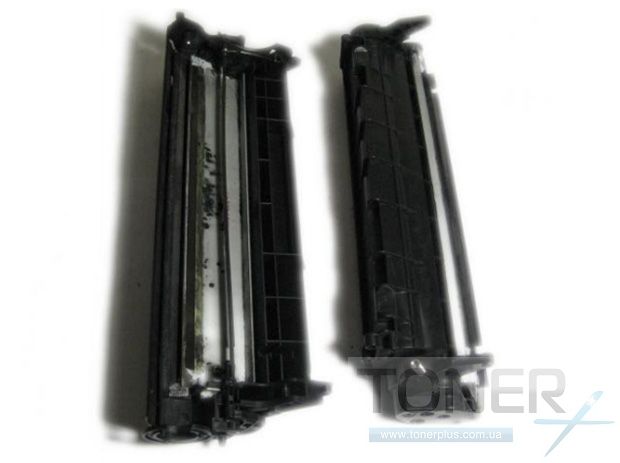

Проделываем тоже самое с другой стороны. Картридж разделен на две половинки.

Далее берем половинку с отработанным тонером. Можно поступить по-разному. Можно снять шторку барабана, открутить винты, и вытряхнуть отработку, а затем пропылесосить. А можно аккуратно пропылесосить через щель между ракелем и уплотнительным лезвием

Рассмотрим первый вариант. Снимаем штору фотобарабана

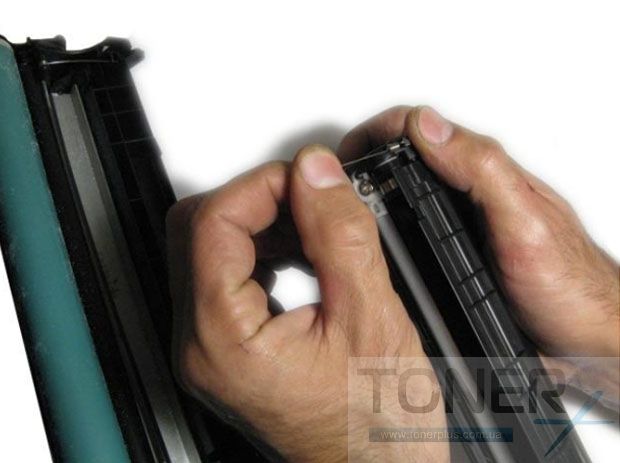

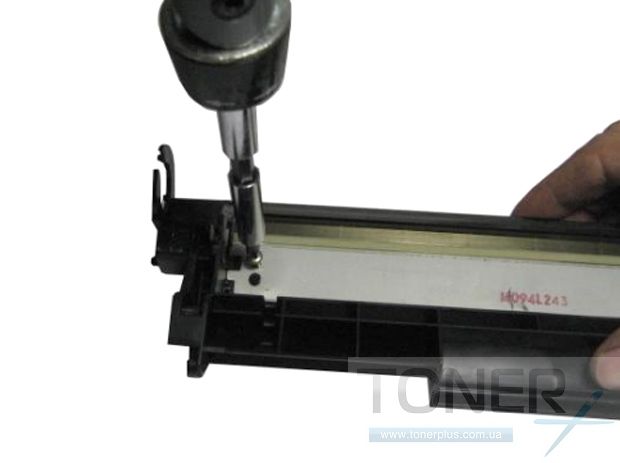

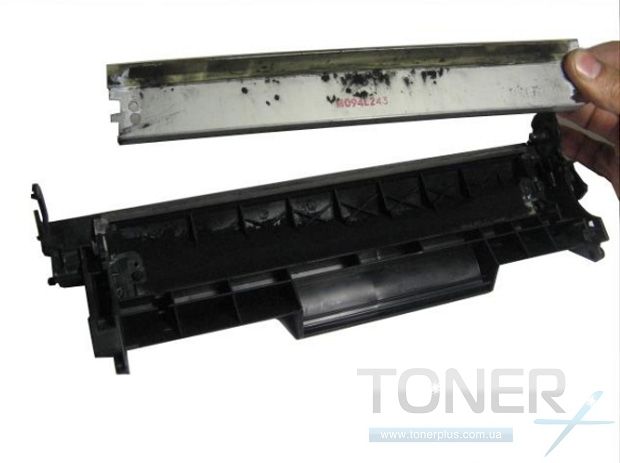

Открутите 2 винта на ракеле. Извлеките ракель и очистите бункер с отработанным тонером при помощи пылесоса. Ракель очистите от остатков тонера, внимательно осмотрите силиконовую кромку на наличие ссадин и провисаний. Если такие имеются замените его.

Очистите уплотнительное лезвие ватной палочкой смоченной в спирте или другом средстве для очистки

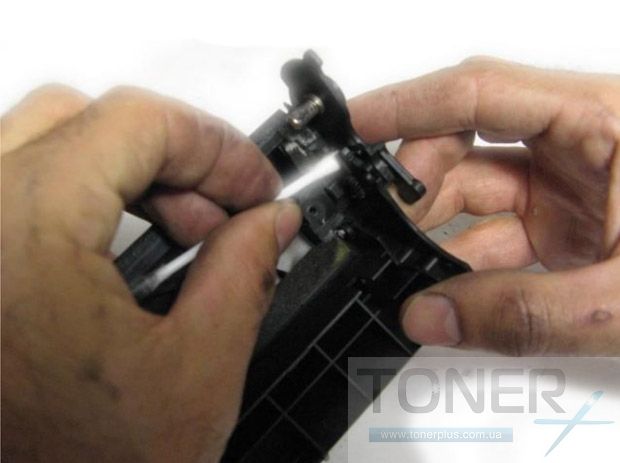

Удалите старую смазку с креплений вала первичного заряда и крепление барабана, далее нанесите новую смазку

.

Установите ракель и прикрутите его винтами

Установите вал первичного заряда

Нанесите на фотобарабан пудру (тальк)

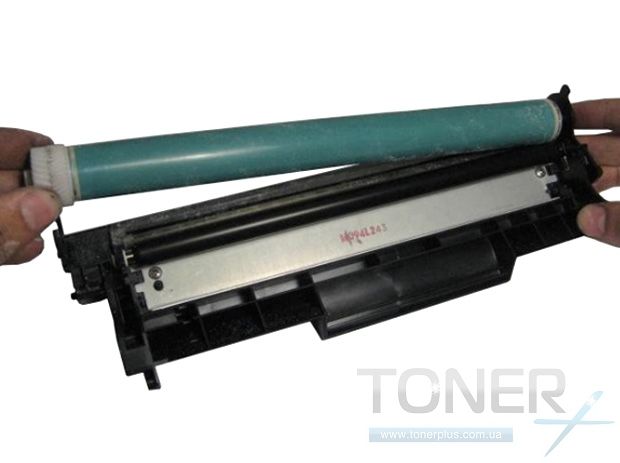

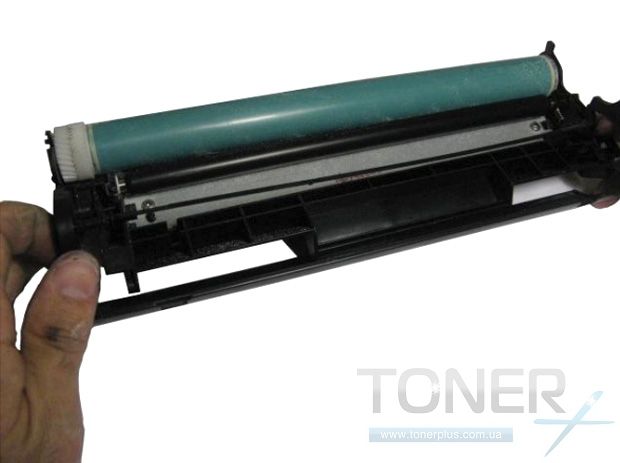

Установите фотобарабан в картридж.

Установите шторку фотобарабана и не забудьте установить пружину

Переходим к другой половинке картриджа

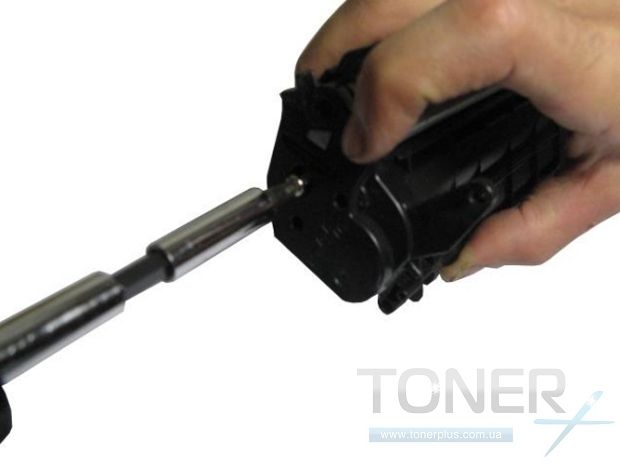

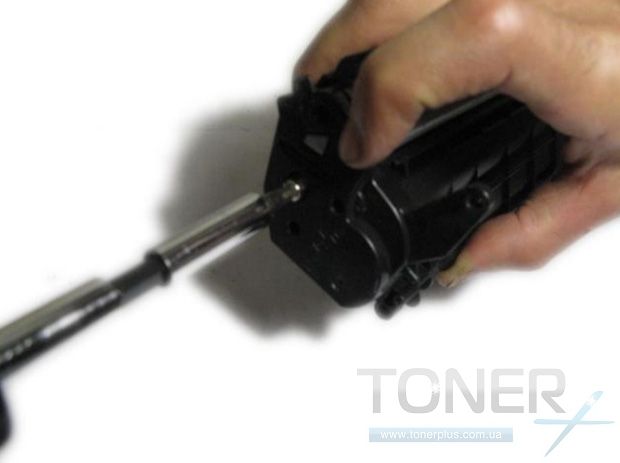

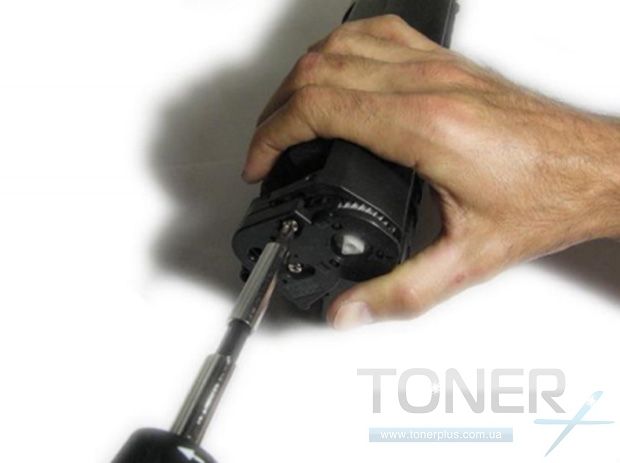

С той стороны, где нет шестеренки на магнитном валу, откручиваем винт и аккуратно покачивая снимаем крышку.

Вынимаем магнитный вал с втулками и шестеренкой. Очистите вал при помощи пылесоса от остатков тонера, затем протрите ватным диском или салфеткой смоченным в спирте

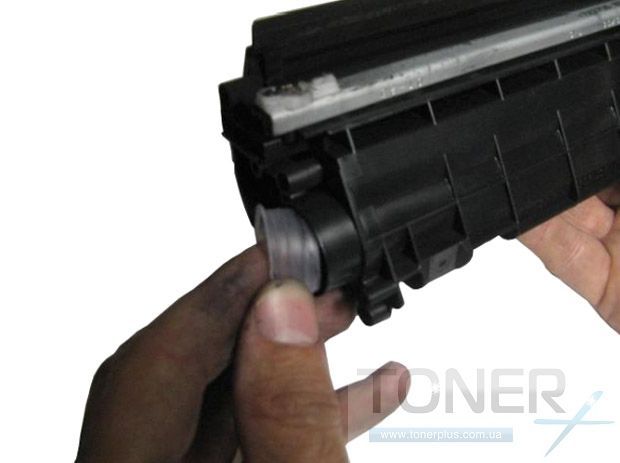

Вытаскиваем пробку, закрывающую бункер для тонера

Тщательно очистите отсек изнутри при помощи пылесоса со специальной насадкой.

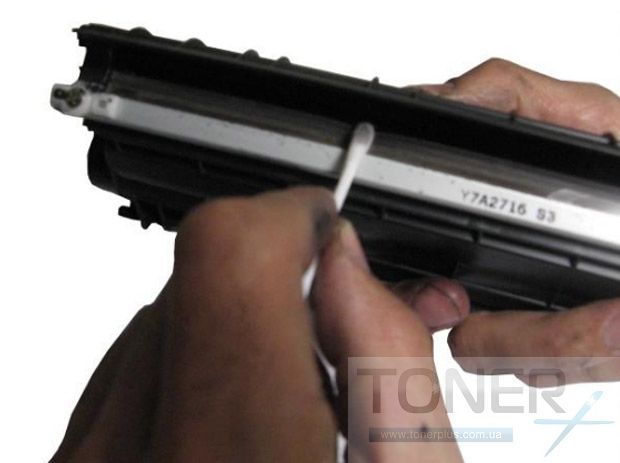

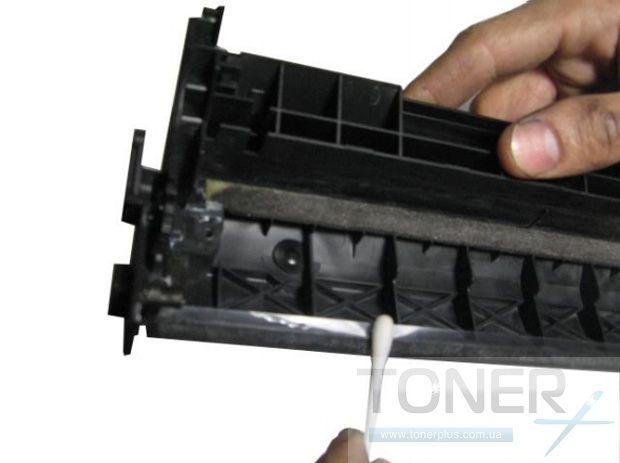

Очистите уплотнительное лезвие и дозирующее лезвие ватной палочкой, смоченной в спирте.

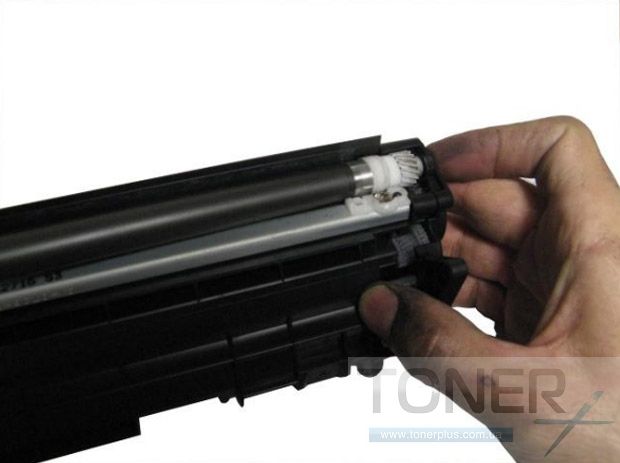

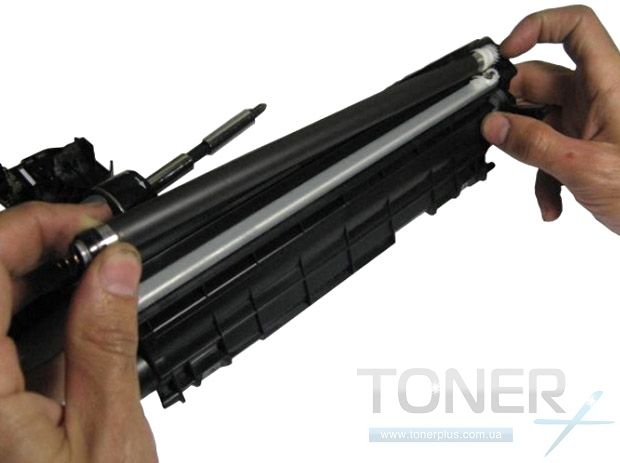

Установите вал стороной с шестеренкой в крепление на картридже.

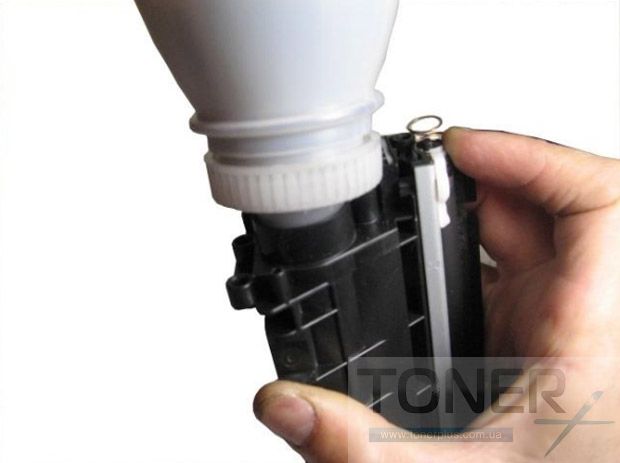

Далее засыпаем тонер в бункер, не забываем в это время поддерживать магнитный вал, а то он вывалится и высыплется  тонер

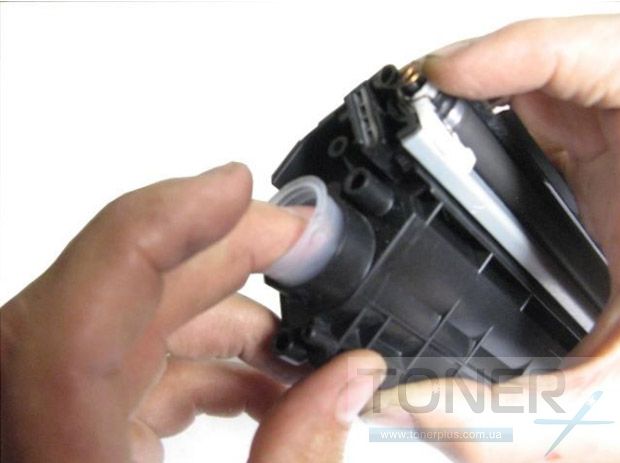

Закрываем бункер пробкой

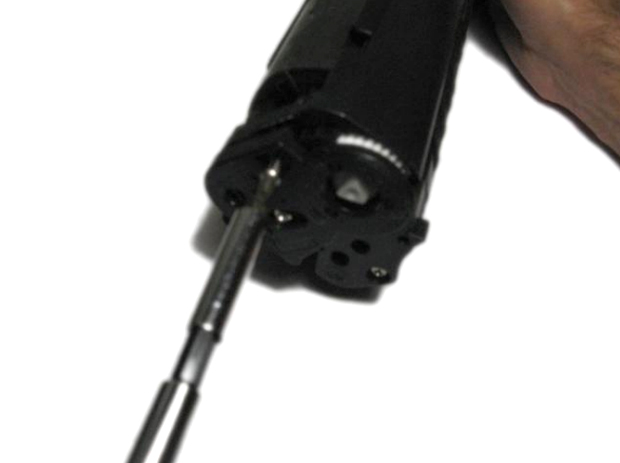

Поверните магнитную втулку срезом вверх и установите крышку сбоку картриджа так, чтобы срез на втулке совпал со срезом в крышке. Прикрутите крышку винтом



Соединяем половинки картриджа и вставляем штифт с обоих сторон.  Смотрим чтобы шторка нормально закрывалась, не цеплялась за штифты.
Придерживая барабан, одеваем крышку и закручиваем ее винтами. Одеваем пружинку


Проверните барабан, чтобы очистить его от излишка пудры. Картридж готов к использованию.
