Інструкція із заправлення картриджа HP Q2610A, Інструкція із заправлення картриджа HP LJ 2300

Інструкція із заправлення картриджа HP Q2610A, Інструкція із заправлення картриджа HP LJ 2300



Ресурс, стр.	6000
Относительно совместимый тонер:	HP LJ 1200 / 2000/4000ser
Масса тонера:	300-370
Чип:	Работу несколько заправок не блокирует. Затем необходимо удаление чипа.

Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Плоскогубцы
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Необходимые материалы:

Совместимость ЗИП
Тонер совместимый с серией HP LJ 1200 / P4014 / 5000
Фотобарабан  - HP LaserJet 2300 / 2410 / 2430
Вал первичного заряда HP LaserJet 2100/2200/2300/2420/4200/4300/P3005/4515/4014/M602/Canon iR1018/1019/1022/1023/1510
Лезвие чистящее HP LaserJet 2100/2300/4200/4250/4300/4350/M4345 MFP HP Q1338A / Q5942A / Q5945A / Q1339A
Магнитный вал - HP LaserJet 2100/2300/4200/4250/4300/4350/M4345 MFP HP Q1338A / Q5942A / Q5945A / Q1339A
Дозирующее лезвие - HP LaserJet 2300 / 2410 / 2430

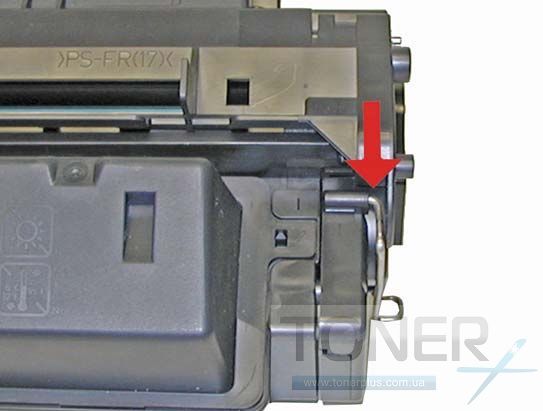

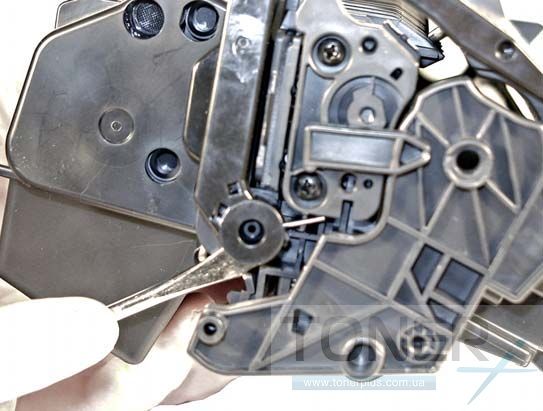

Отщелкните подпружиненное крепление шторки фотобарабана. Затем отогните шторку и снимите ее металлические направляющие.

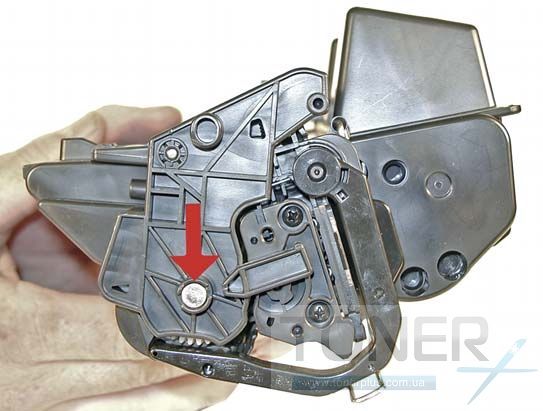

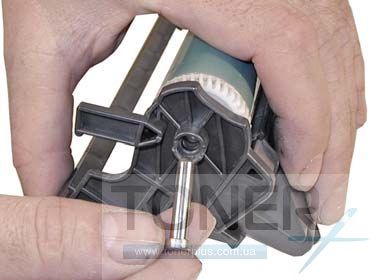

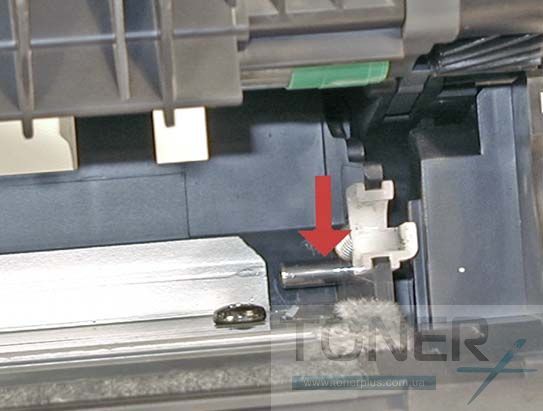

Аккуратно извлеките штифт фотобарабана.

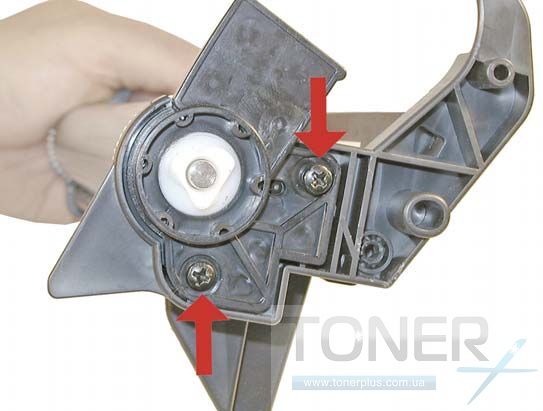

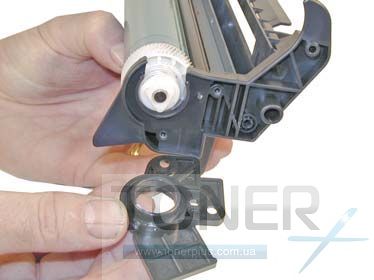

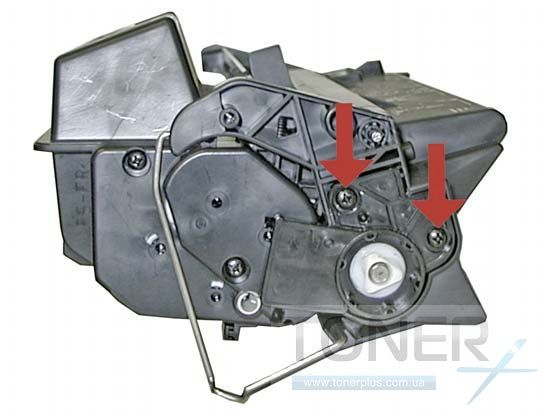

Затем с другой стороны открутите два винта и снимите крепление фотобарабана.

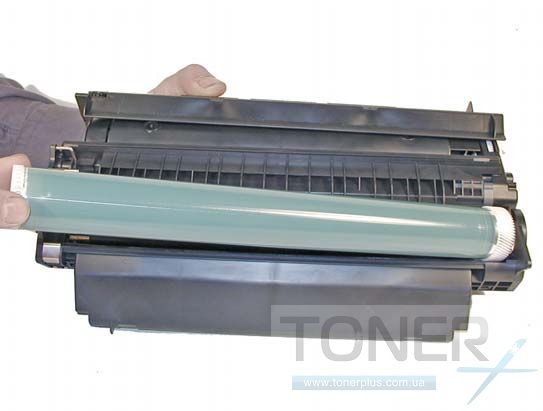

Снимите фотобарабан и вал первичного заряда.

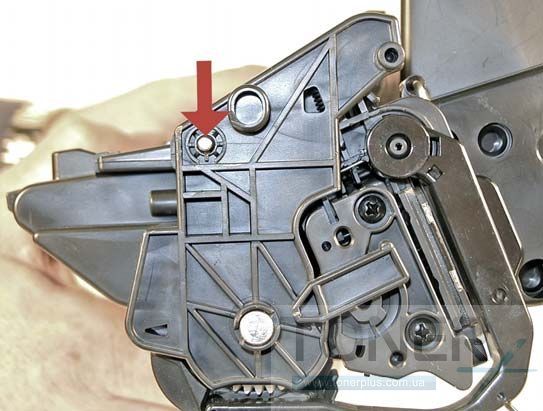

Вытолкните штифты изнутри тонкой отверткой и удалите с помощью плоскогубцев.

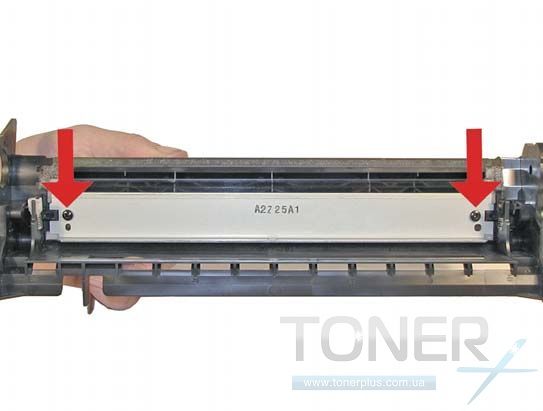

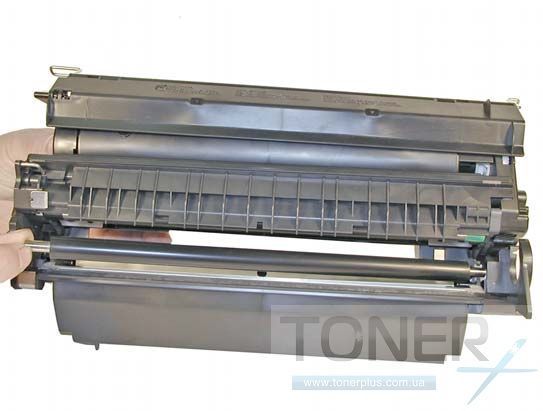

Рассоедините картридж на две части. Возьмите часть на которой стоял фотобарабан и открутите 2 винта.

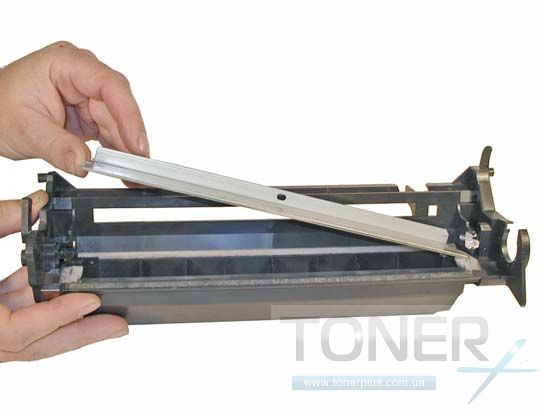

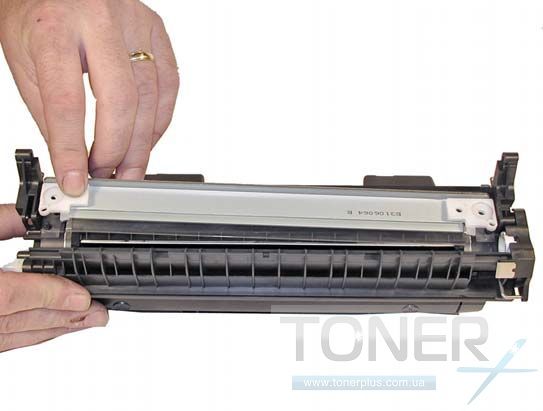

Снимите лезвие очистки, удалите отработанный тонер и установите лезвие обратно.

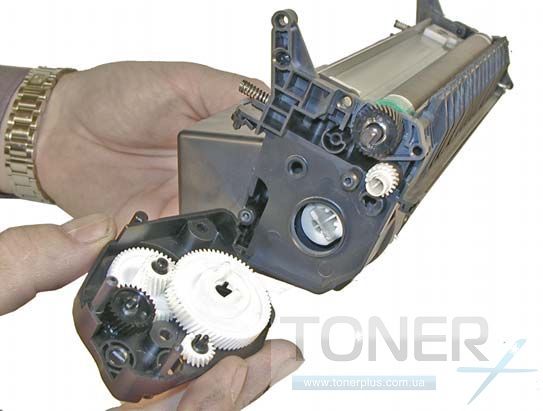

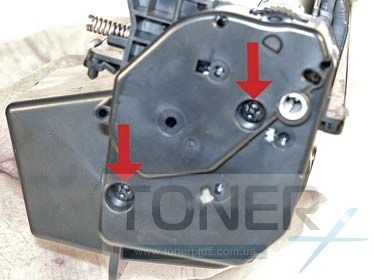

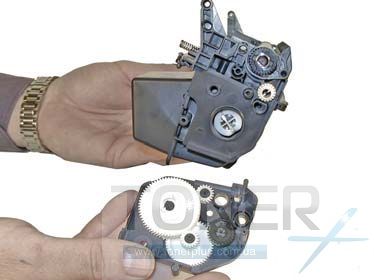

Переходим ко второй половине: Откручиваем 2 винта справа, со стороны шестерней и снимаем крышку.

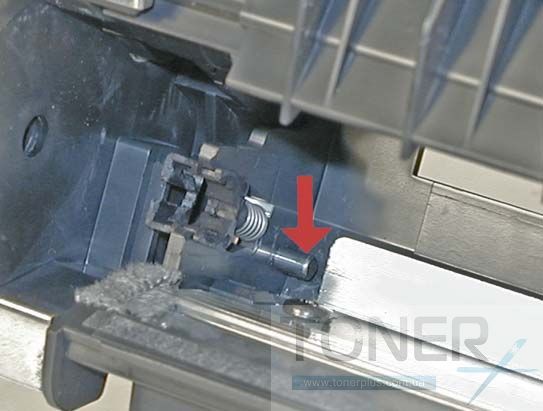

Аккуратно вынимаем магнитный вал, следя за тем, чтобы не повредить контактную пружину.

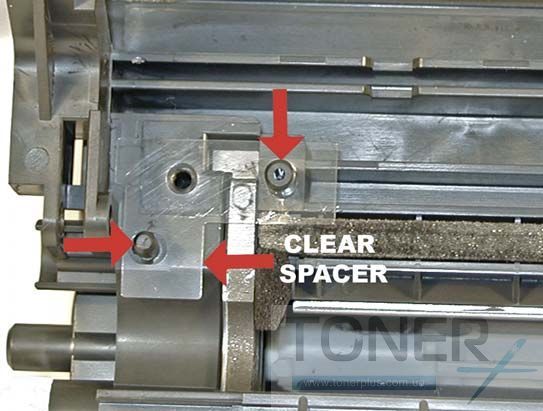

Открутите два винта и снимите дозирующее лезвие. Не потеряйте чистящие прокладки под ним.

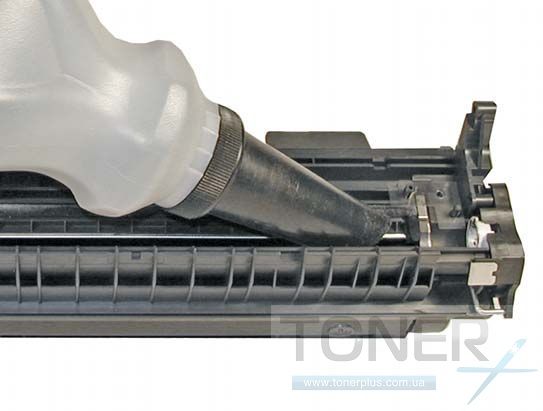

Удалите остатки тонера из бункера и засыпьте новый. Для Q2610A – 300 - 370 грамм.

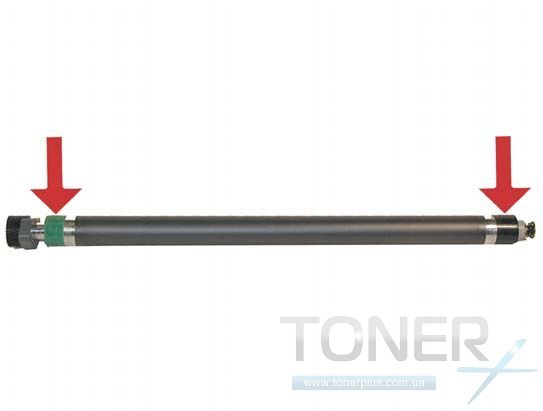

Очистите от тонера магнитный вал и осмотрите зеленую и черную втулки на концах. Если они потрескались - замените их, иначе они будут царапать поверхность фотобарабана.

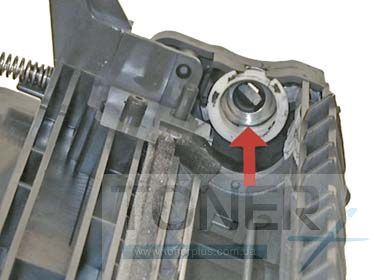

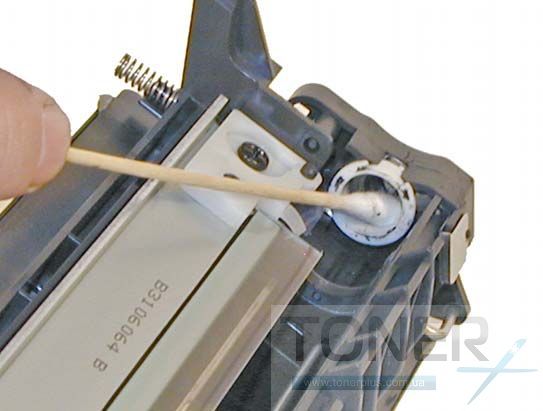

Очистите контактную втулку от старой смазки и нанесите новую.

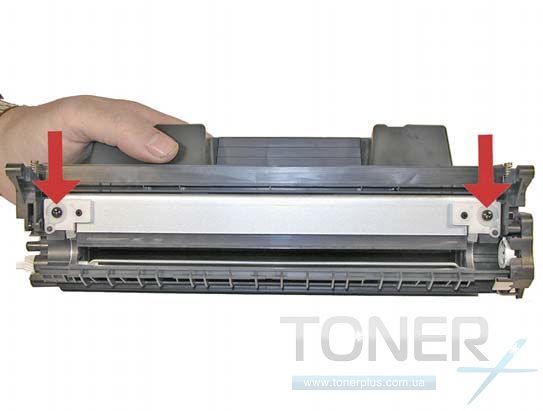

Очистите дозирующее лезвие сухой чистой тряпкой и установите его, закрепив винтами.

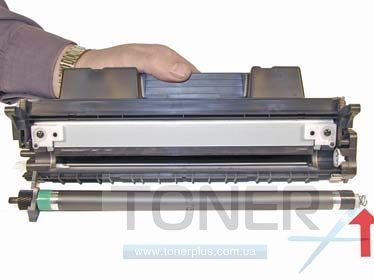

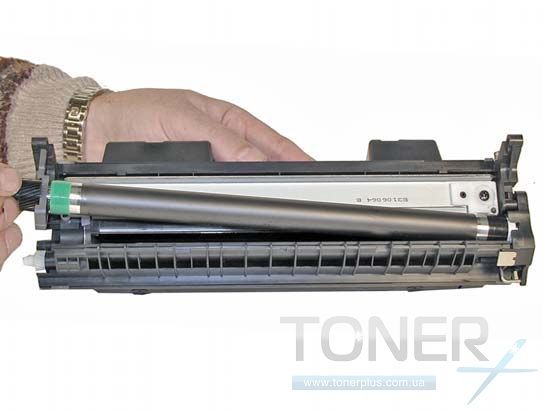

Установите магнитный вал.

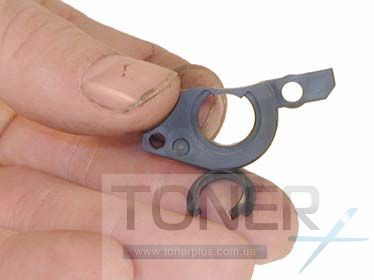

Установите втулки одна в другую и оденьте их на вал переноса перед шестерней.

Оденьте крышку и закрепите ее двумя винтами. Несколько раз прокрутите вал переноса, слой тонера должен быть ровным.

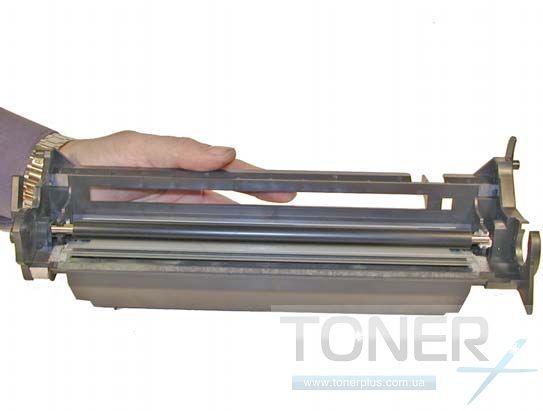

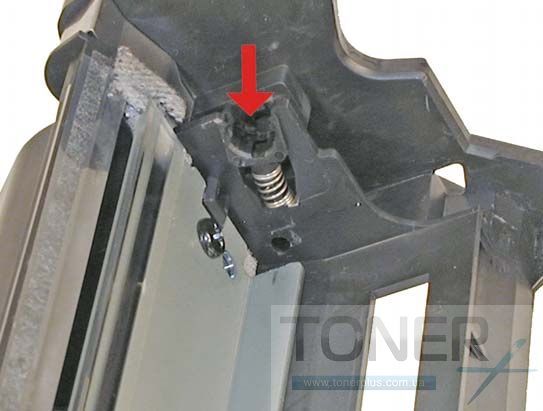

Возвращаемся к другой половине: Смажьте посадочные гнезда вала первичного заряда и установите его.

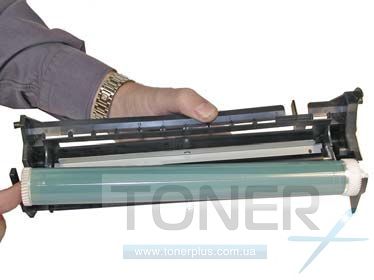

Теперь установите фотобарабан и закрепите его.

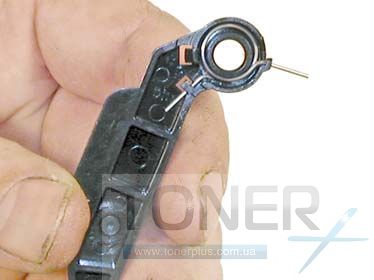

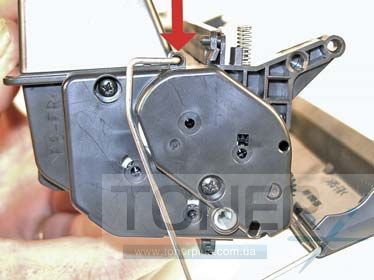

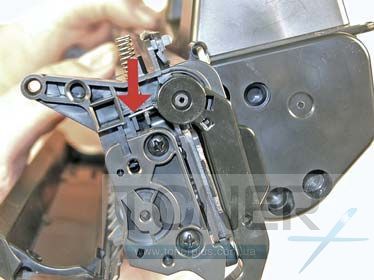

Установите пружину в правильное положение и закрепите шторку на картридже.

Установите на места металлические направляющие.

Соедините обе части картриджа и скрепите их штифтами.

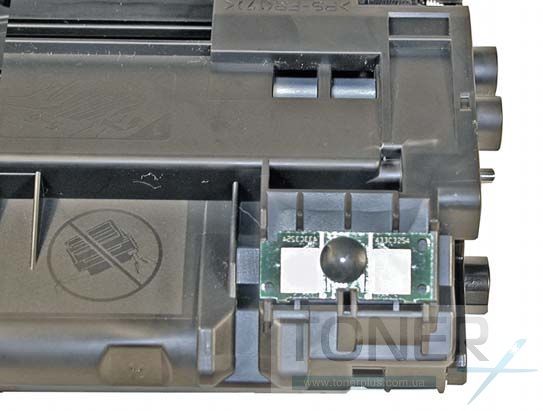

Замените чип при необходимости (Чип на этом картридже не блокирует работу, но при каждом включении будет просить заменить картридж).

Картридж готов к работе.
