Інструкція із заправлення картриджа HP Q1339A LaserJet 4300 / 4300DTN / 4300DTNSL / 4300N / 4300TN

Інструкція із заправлення картриджа HP Q1339A LaserJet 4300 / 4300DTN / 4300DTNSL / 4300N / 4300TN

Ресурс, стр.	18000
Относительно совместимый тонер:	HP 1200 / 2000ser / 4000ser
Масса тонера:	1025
Чип:	Работу несколько заправок не блокирует. Затем необходимо удаление чипа

Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Сверло
Плоскогубцы
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Необходимые материалы:

Совместимость ЗИП
Тонер совместимый с серией HP LJ 1200 / P4014 / 5000
Фотобарабан  - HP LaserJet 4200, 4250, 4300, 4350, M4345 MFP HP Q1338A, Q5942A, Q5945A, Q1339A
Вал первичного заряда HP LaserJet 2100/2200/2420/4200/4300/P3005/4515/4014/M602/Canon iR1018/1019/1022/1023/1510
Лезвие чистящее HP LaserJet 4200, 4250, 4300, 4350, M4345 MFP HP Q1338A, Q5942A, Q5945A, Q1339A
Магнитный вал - HP LaserJet 4200, 4250, 4300, 4350, M4345 MFP HP Q1338A, Q5942A, Q5945A, Q1339A
Дозирующее лезвие - HP LaserJet 4200, 4250, 4300, 4350, M4345 MFP HP Q1338A, Q5942A, Q5945A, Q1339A

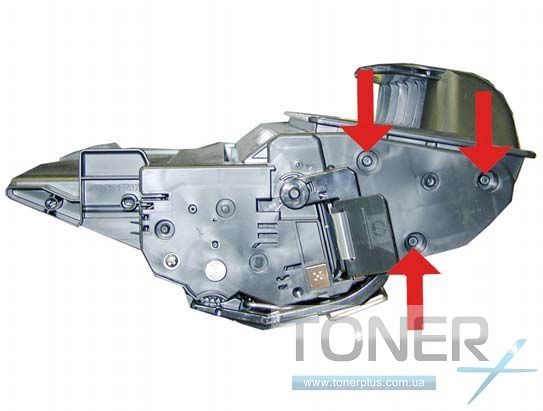

Открутите четыре винта с правой стороны картриджа.

Откройте защитную шторку фотобарабана по направлению к задней части картриджа и достаньте из паза металлическую направляющую справа.

Теперь слева аккуратно подденьте крепление, затем отогните защитную шторку фотобарабана по направлению к задней части картриджа и достаньте из паза металлическую направляющую. Не потеряйте пружину под креплением.

Снимите защитную шторку.

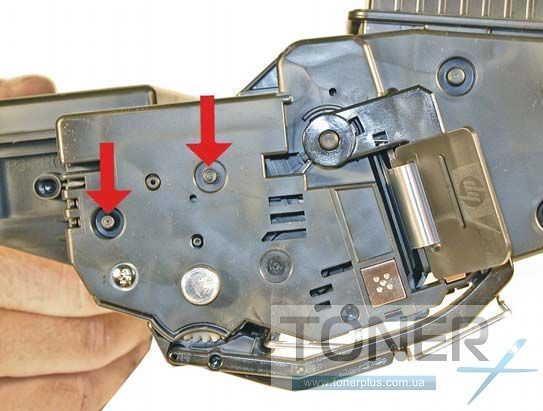

Аккуратно высверлите в указанных местах две заклепки.

Три заклепки в нижней части высверливать не нужно.

Снимите правую крышку.

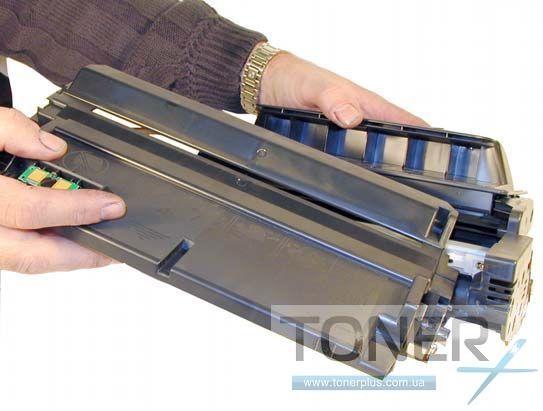

Сдвиньте в сторону верхнюю часть картриджа и разъедините его на две части.

Берем половинку картриджа с фотобарабаном: Откручиваем один винт и снимаем крепление фотобарабана.

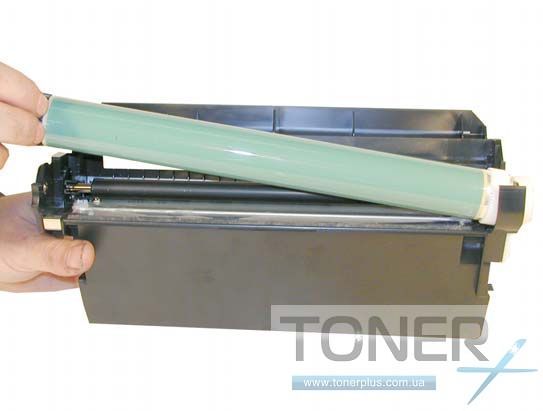

Снимаем фотобарабан и вал первичного заряда.

Удалите герметик, открутите два винта и снимите лезвие очистки.

Удалите отработанный тонер, прикрутите лезвие на место и нанесите новый герметик.

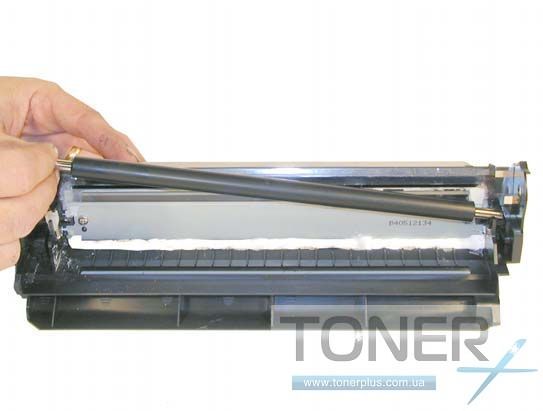

Установите вал первичного заряда предварительно очистив его от остатков тонера и грязи. Далее установите фотобарабан.

Устанавливаем крепление фотобарабана. Следим чтобы отверстие на нем совпало с выступом на бункере.

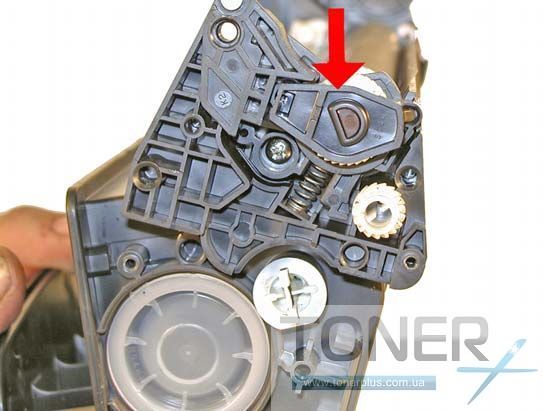

Переходим ко второй половинке картриджа: Снимаем справа крепление, заклепку и шестерню привода магнитного вала.

Там же откручиваем один винт и удаляем крепление магнитного вала. Проследите, чтобы пружина не потерялась.


Снимаем магнитный вал.

Приподнимаем прозрачные пленочные уловители тонера, откручиваем два винта и снимаем дозирующее лезвие.

Тщательно удаляем остатки старого тонера, следим, чтобы магнитные ловушки и уплотнитель были чистыми.

Устанавливаем и фиксируем дозирующее лезвие.

Устанавливаем магнитный вал. Следим, чтобы выступ на черном кольце, одетом на него, совпал с прорезью на картридже. Внимательно осмотрите пластиковые втулки магнитного вала, если они износились обязательно замените их, в иначем случае они выгрызут каёмки на покрытии фотобарабана.

Ставим на место крепление магнитного вала и крепим его винтом и заклепкой. Следим чтобы пружина правильно встала в свой паз.

Прокручиваем магнитный вал и смотрим чтоб тонер ложился ровным слоем.

Ставим на место шестерню привода магнитного вала и ее крепление.

Вытаскиваем пробку и засыпаем новый тонер. Для Q1339A - 1025 грамм.

Ставим пробку на место и соединяем обе половины картриджа. Вкручиваем два самореза на место высверленных заклепок, чтобы зафиксировать их.

Установите правую крышку и зафиксируйте ее всеми винтами.

Ставим с обеих сторон направляющие защитной шторки фотобарабана. Шторка должна быть в открытом положении.

Устанавливаем пружину в правильное положение и ставим крепление шторки на место.

Замените чип при необходимости (Чип на этом картридже не блокирует работу, но при каждом включении будет просить заменить картридж).

Картридж готов к работе.
