Інструкція із заправлення картриджа HP CF450A / CF451A / CF452A / CF453A / 655A / CF460X / Color LaserJet Enterprise M652n / M653X / Enterprise M681dh / М682z

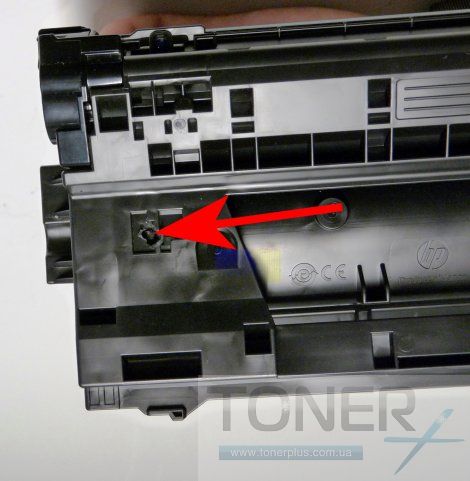

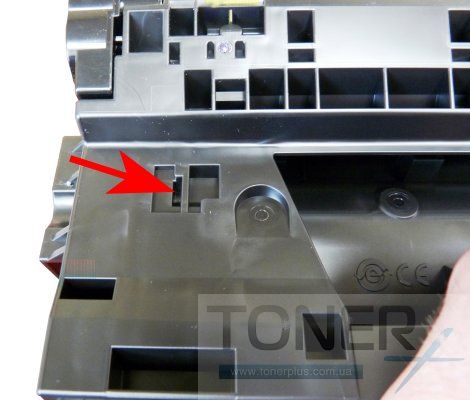

С помощью канцелярского ножа или скальпеля аккуратно срежте пластик с головок штифтов с обеих сторон картриджа.

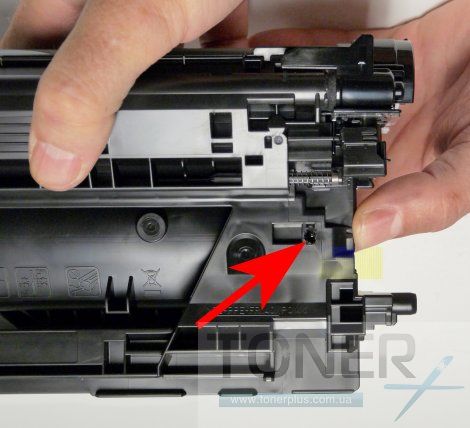

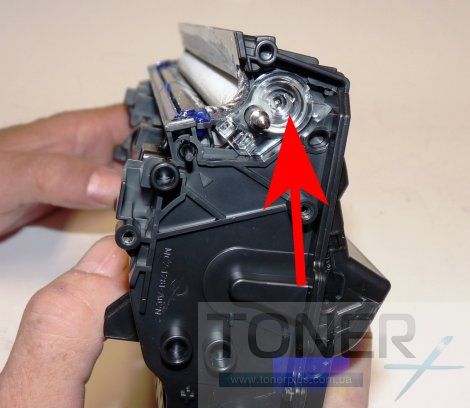

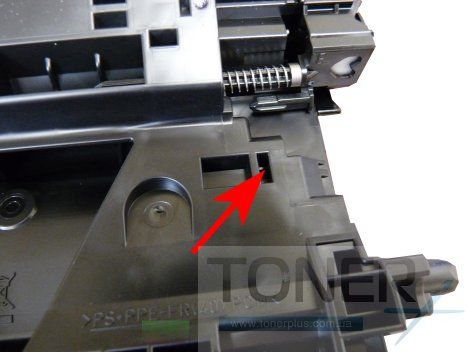

Просверлите небольшое отверстие в верхней части каждой стороны картриджа, как показано на рисунке. Это отверстие позволит вам извлечь штифты.

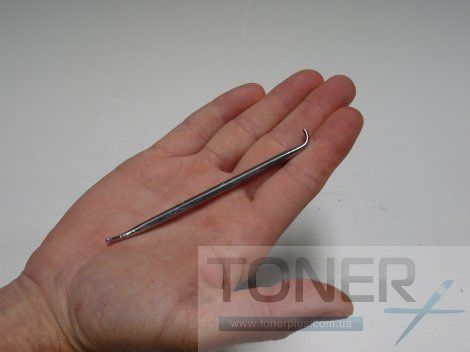

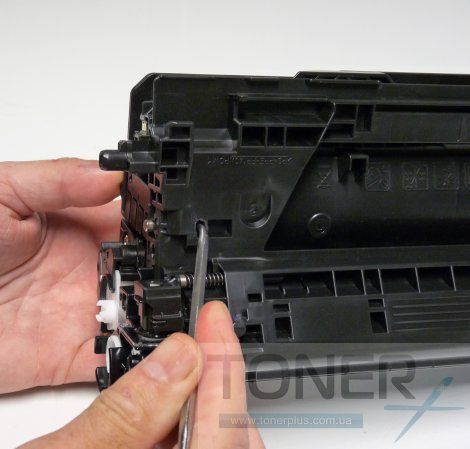

С модифицированным шилом / зубным зондом вставьте изогнутую сторону в просверленное отверстие и вытолкните штифты с каждой стороны.

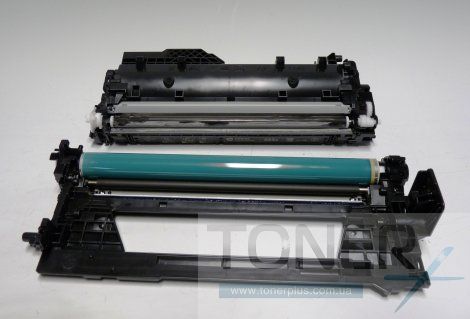

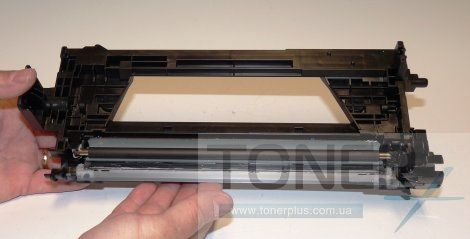

Рассоедините картридж на две половинки.

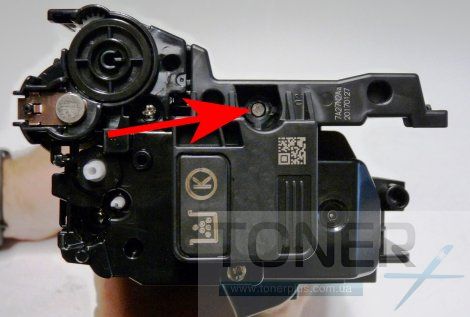

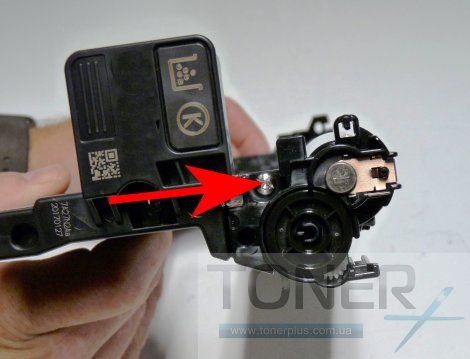

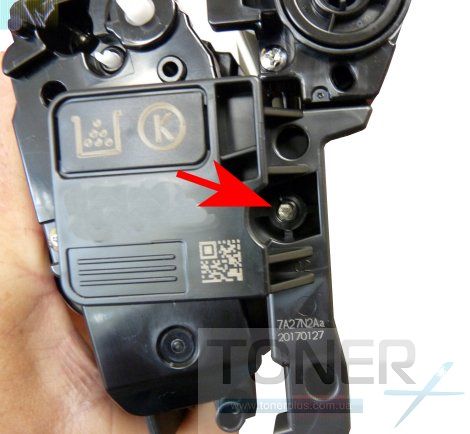

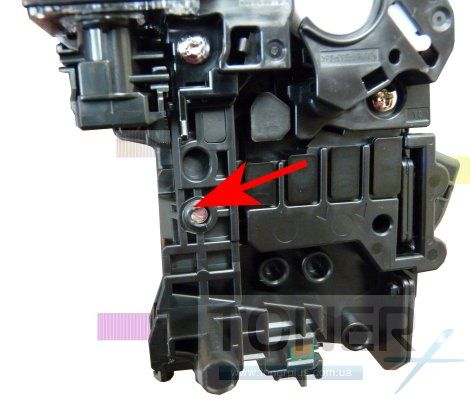

В половинке картриджа с бункером отработки открутите винт из торцевой крышки оси барабана. Снимите крышку. Нет необходимости снимать крышку с противоположной стороны.

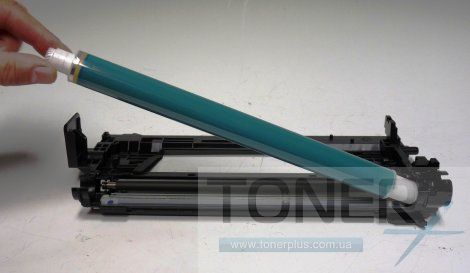

Снимите фотобарабан. Аккуратно очистите его от тонера и бумажной грязи при помощи ватного диска смоченного в изопропиловом спирте.

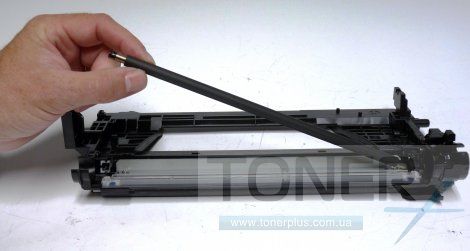

Снимите вал первичного заряда и очистите его от остатком тонера.

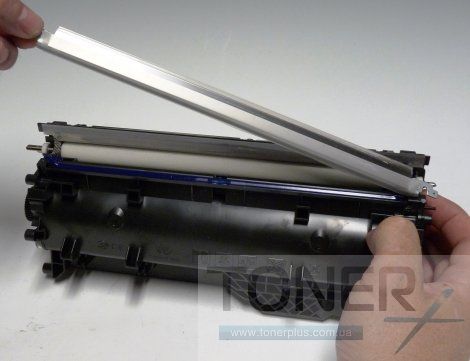

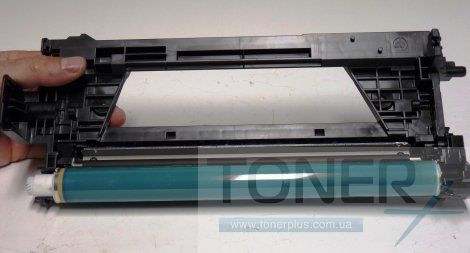

Открутите два винта с чистящего лезвия (ракеля). Проведите канцелярским ножом или скальпелем по задней стенке чистящего лезвия, чтобы освободить его от клея. Снимите чистящее лезвие и очистите его от тонера. Тщательно осмотрите кромку лезвия на наличие дефекты.

Вычистите весь отработанный тонер из бункера отработки. Старайтесь не попадать тонером на уплотнители лезвия.

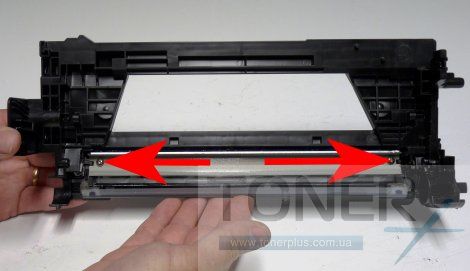

Очистите войлочные уплотнения на каждом конце чистящего лезвия. Если на клее лезвия есть тонер, очистите его спиртом и ватным диском. Если он снова не станет липким, его необходимо очистить и использовать хороший силиконовый герметик для герметизации лезвия. Убедитесь, что сливной шнек вращается свободно.


Установите чистящее лезвие и зафиксируйте на два винта. Если вы очистили клей, заклейте задний край лезвия силиконом или герметиком.


Установите вал первичного заряда в картридж.


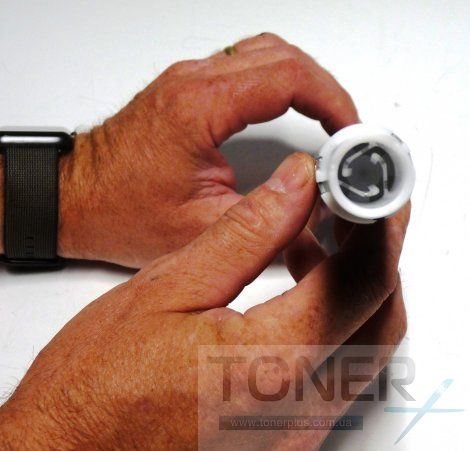

Установите длинную сторону ступицы барабана на оставшуюся крышку. Обратите внимание на новое внутреннее зубчатое колесо внутри ступицы.

Очистите старую и нанесите новую токопроводящую смазку на оси фотобарабана. Установите торцевую крышку и закрутите винт. Убедитесь, что шнеки выровнены правильно.

Отложите половинку картриджа с бункером отработки.

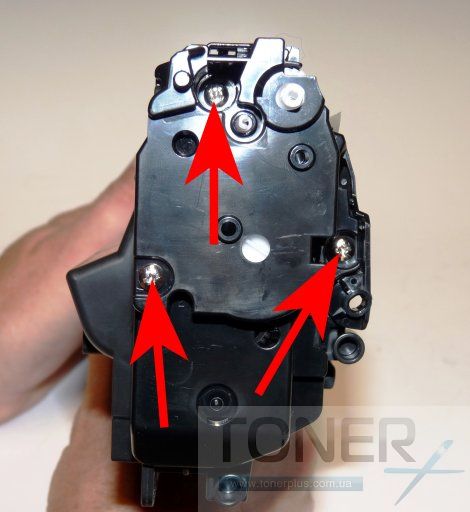

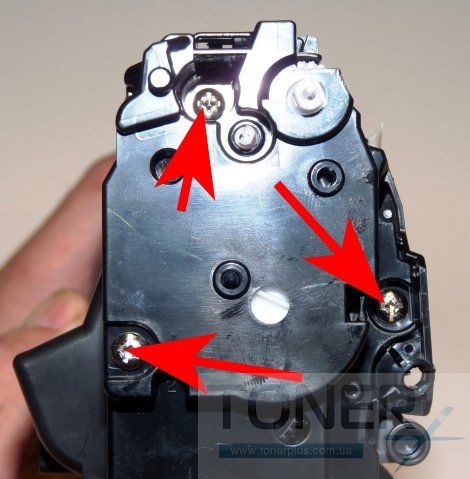

Переходим к другой половинке картриджа. Открутите три винта с торцевой крышки со стороны редуктора.

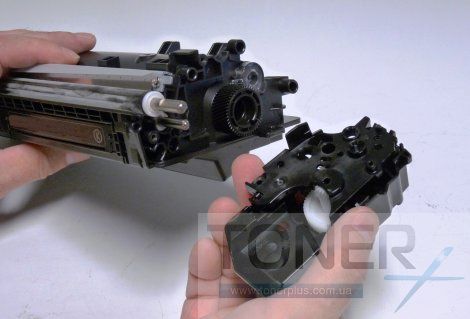

Снимите внутреннюю и внешнюю торцевую крышку вместе как одно целое. Обратите внимание, что шестерни остаются в торцевой крышке!

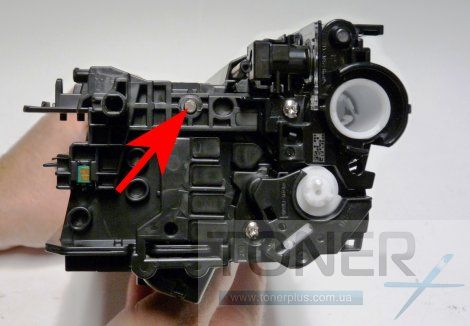

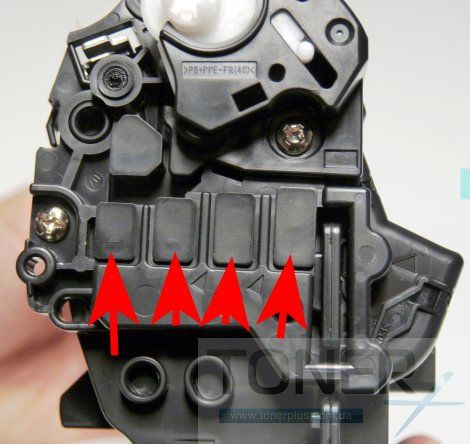

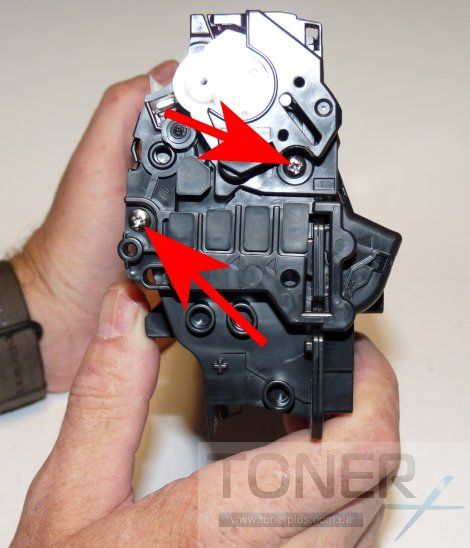

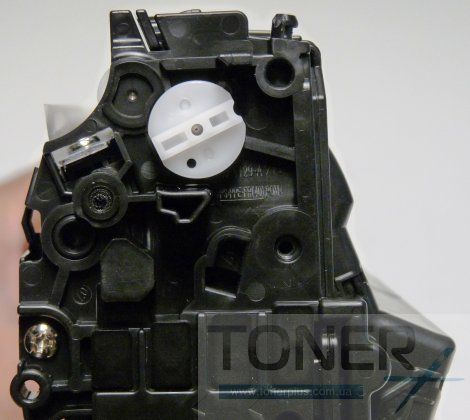

Со стороны контакта открутите два винта. Снимите маленькую верхнюю торцевую крышку с белыми шестернями.

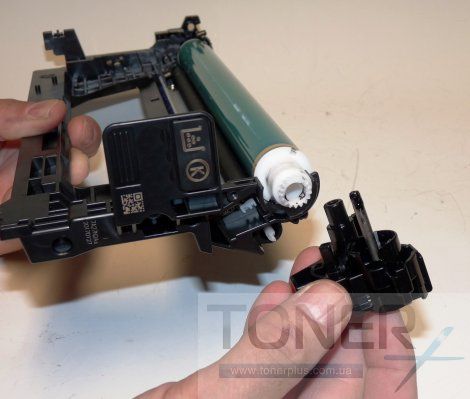

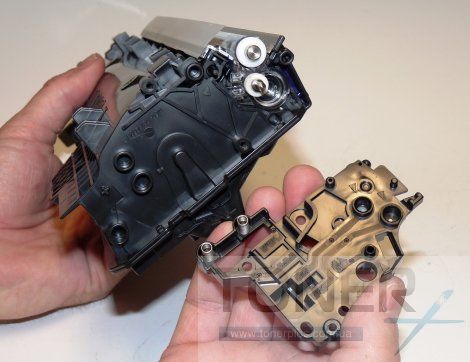

Снимите большую внутреннюю торцевую крышку.

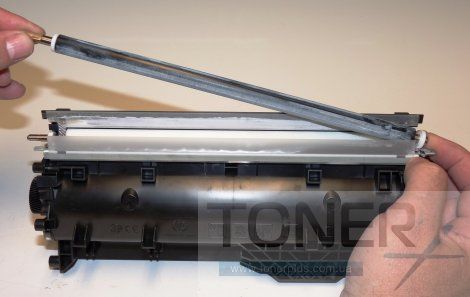

Снимите проявочный вал.

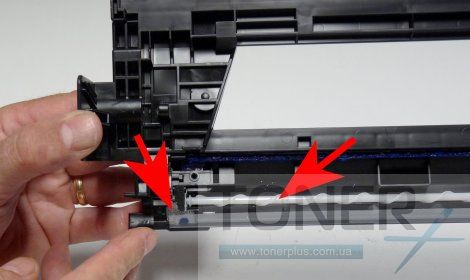

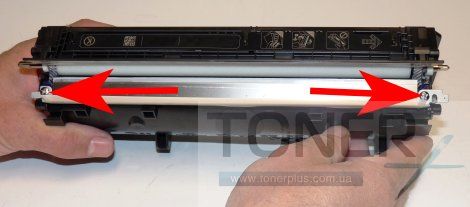

Открутите два винта с дозирующего лезвия.
ВНИМАНИЕ: Правый (со стороны шестерни) винт использует левую резьбу! Поднимите лезвие и поверните его, чтобы оно вышло из картриджа.

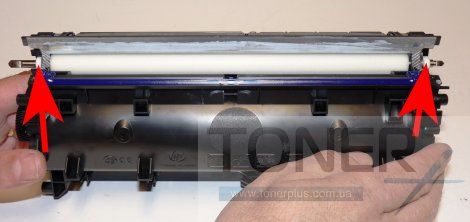

Снимите круглые белые войлочные шайбы с обеих сторон вала подачи, чтобы предотвратить их потерю.


Прозрачная втулка, которая удерживает подающий вал в картриджах предыдущих поколений была съемной, но в этой серии она приклеена. Единственный способ очистить и заполнить бенкер для тонера - это сделать отверстие в бункере.

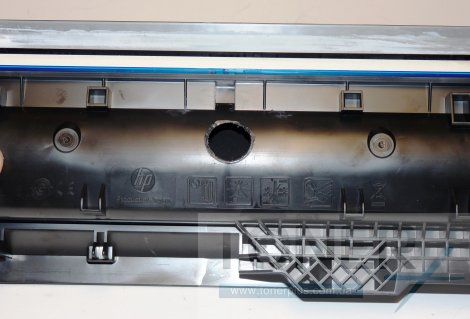

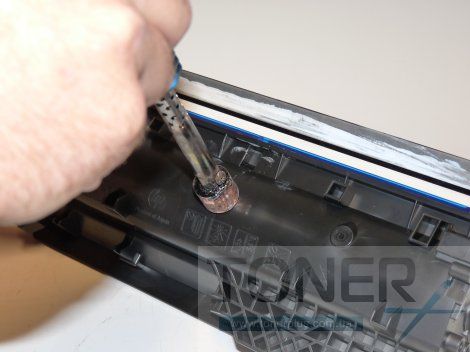

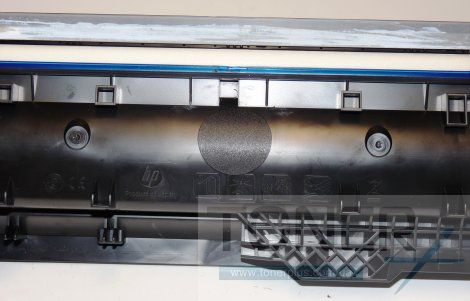

Для того чтобы сделать отверстие, берем специальный паяльник и пропаливаем дырку в ровной (для того чтоб легче было заклеить и не было просыпаний тонера) части корпуса. Вычистите весь оставшийся тонер из бункера и почистите подающий валик. Для этого лучше использовать тонерный пылесос или компрессор.

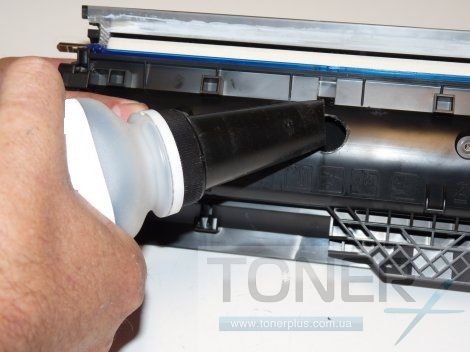

Засыпьте тонер подходящего цвета для использования принтерах серии M652.


Заклейте отверстие самоклеющейся пленкой, чтобы закрыть его.


Установите подающие вал под шайбу.

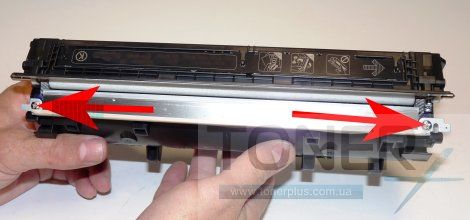

Используйте соответствующие прокладки, чтобы установить зазор. Установите дозирующее лезвий и зафиксируйте его на два винта. Убедитесь, что уплотнения лезвия липкие правильно прилегают. Если материал больше не липкий, очистите его спиртом и замените его небольшим количеством кремния.


Установите внутреннюю контактную крышку и винт.

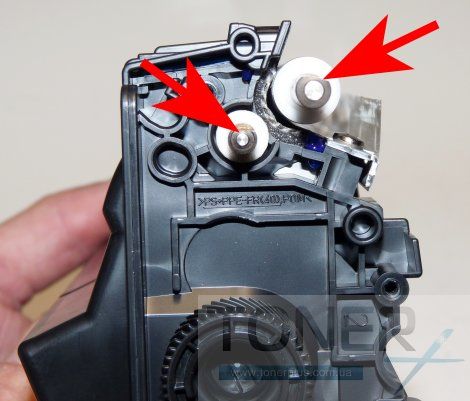

Установите очищенный концевой ролик проявочного вала со стороны шестерни. (НЕ используйте химические вещества для очистки. Без ворсовая ткань работает нормально.



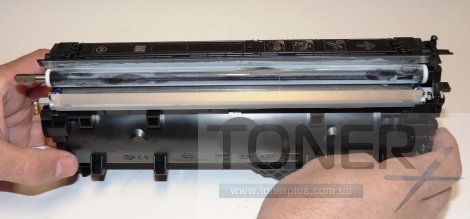

32) Установите проявочный вал и вал подачи, как показано на рисунке. (Плоской стороной вверх)


Установите зубчатые шестерни внутри торцевой крышки так, чтобы две ведущие шестерни для этих валов также имели плоскую сторону сверху.

Установите крышку редуктора и три винта. Возможно, вам придется слегка повернуть шестерни, чтобы заглушка встала на место.

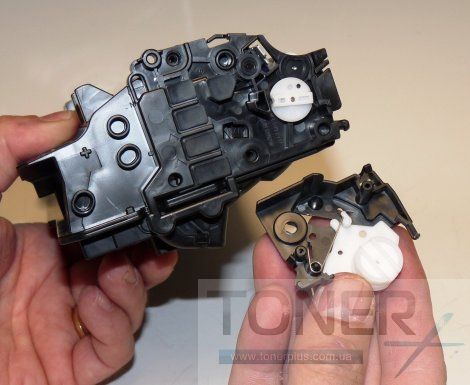

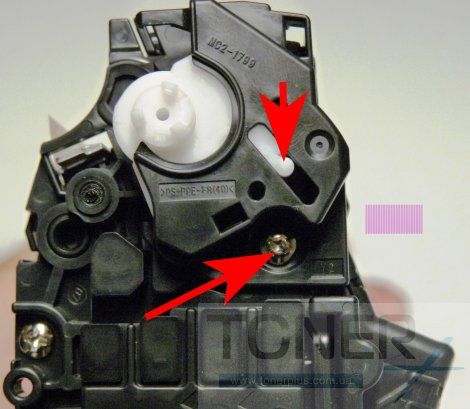

Поместите основание тройной шестерни на вал проявителя и вставьте его в узел пружины на маленькой торцевой крышке. Установите винт торцевой крышки.

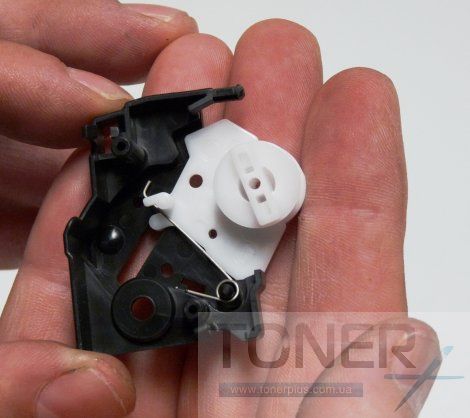

Если белая пластиковая пластина и пружина разошлись, то так и должно быть.


Обратите внимание, что на торцевой крышке нет металлических контактов, как вы обычно это видите. Контакты есть, но теперь сделаны из токопроводящего пластика.

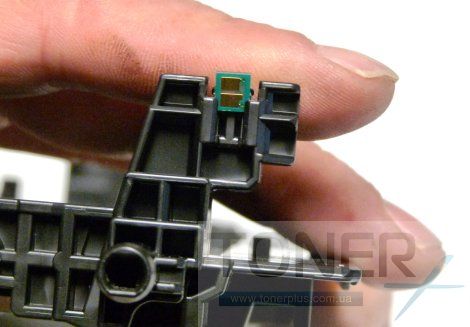

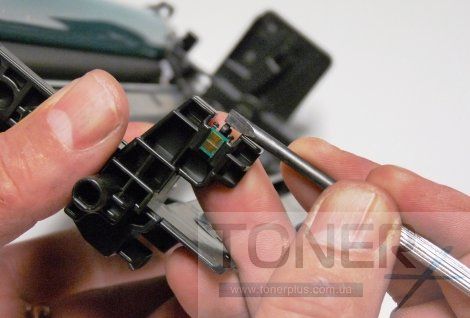

Замените чип если в этом есть надобность. Для этого слегка приподнимите фиксирующий язычок.

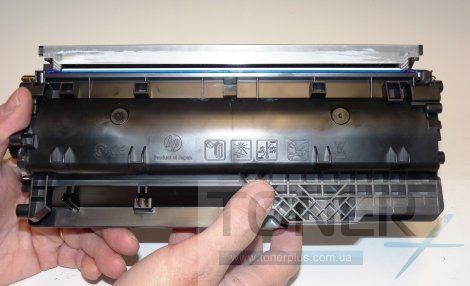

Соедините две половинки картриджа вместе.

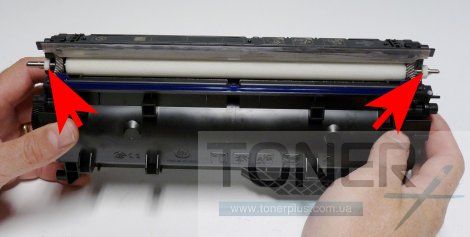

Установите два штифта.

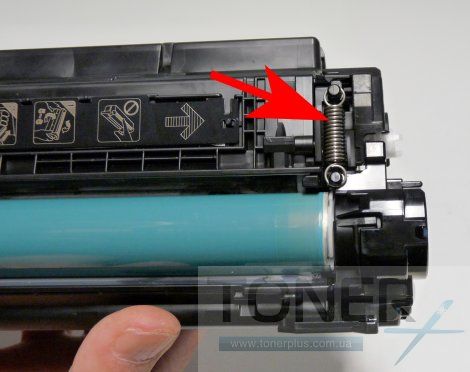

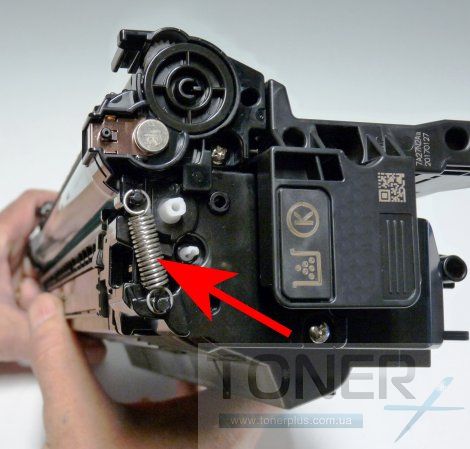

Установите две пружины.

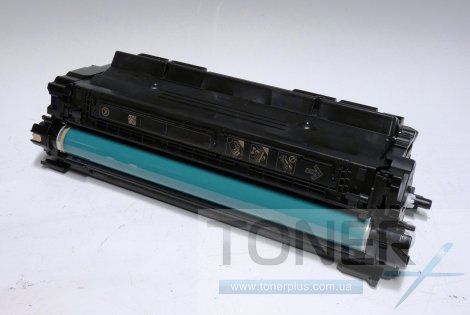

Картридж готов к работе
