Інструкція із заправлення картриджа HP 410A CF410A / M452dn / M477fdn / Canon 046 / LBP-650 / 653 / 654 / MF-730 / 732 / 734 / 735

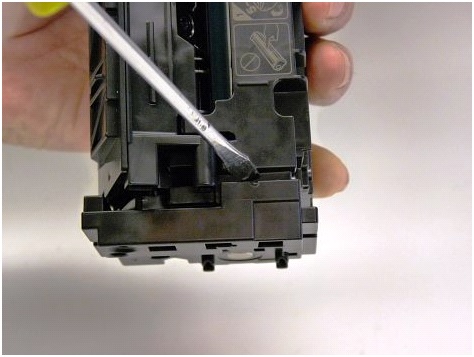

3) Вставьте отвертку внутри торцевой крышки в указанное место и осторожно прижмите ее до тех пор, пока торцевая крышка не станет свободной. См. Рисунок 4

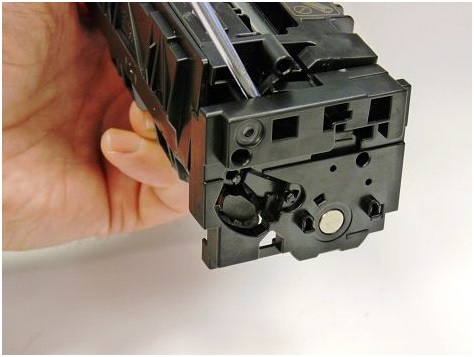

4) Снимите торцевую крышку См. Рис. 5

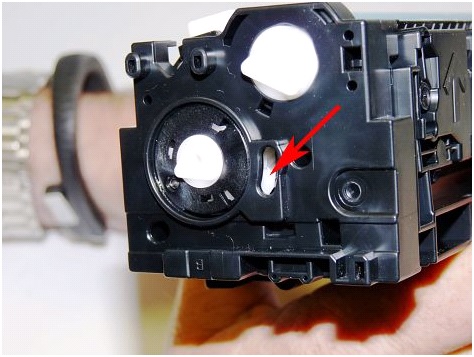

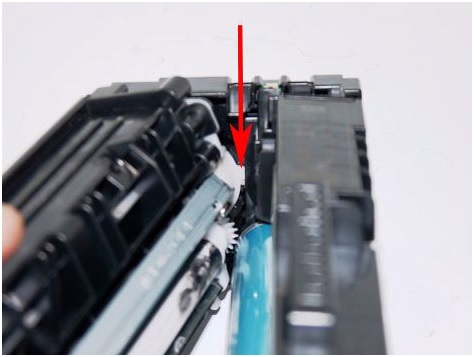

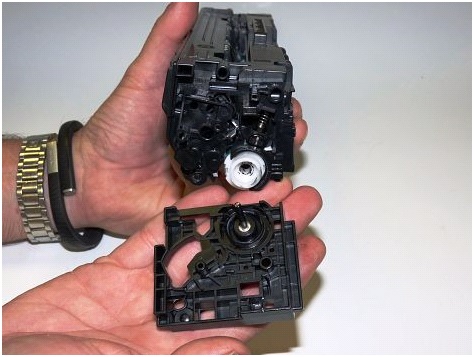

5) Разделяем две половины. Вы увидите маленький белый пластиковый язычок на часте с фотобарабаном, который блокирует вас от удаления отработаного тонера. Вытащите торцевую заглушку, чтобы отделить две половины. См. Рисунки 6 и 7

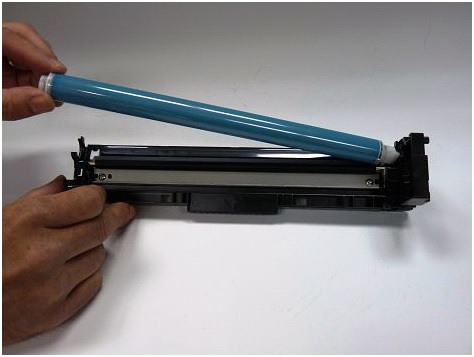

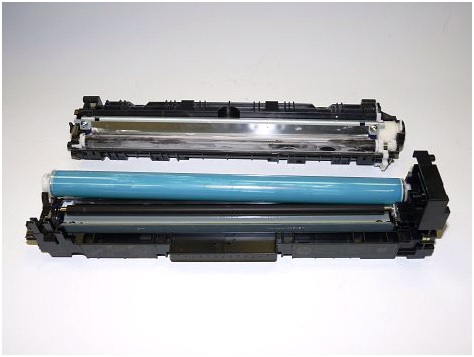

6) Извлеките фотобарабан из бункера отработаного тонера. См. Рисунок 8

7) Извлеките вал первичного заряда. Воспользуйтесь изопропиловым спиртом для чистки вала первичного заряда и отложите в чистое место. См. Рис. 9

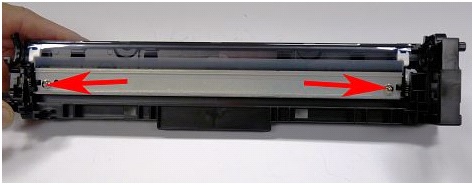

8) Снимите два винта и лезвие очистки (Ракель). См. Рисунок 10

9) Очистите бункер от отработанного тонера. Убедитесь, что все уплотнения ракеля чистые . См. Рисунки 11 и 12

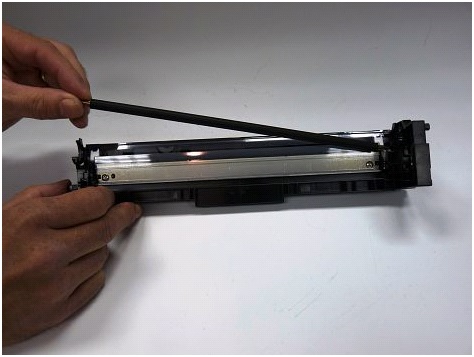

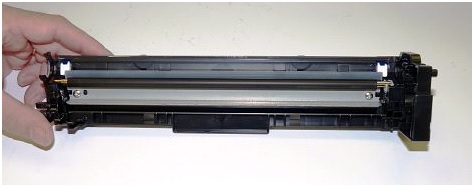

10) Закрепите новое лезвие очистки и установите два винта. См. Рисунок 13

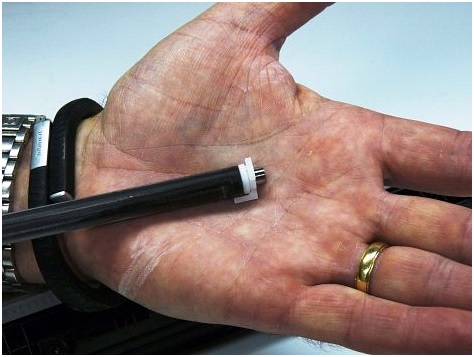

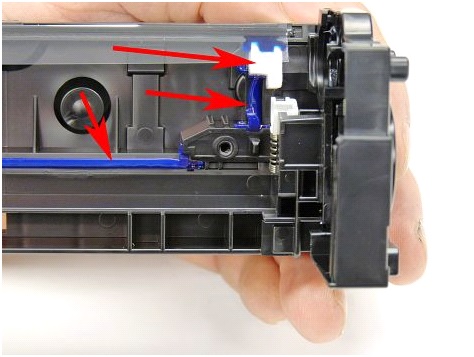

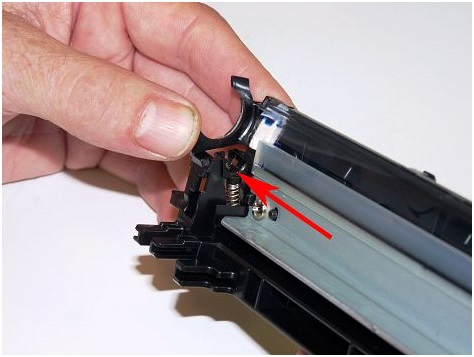

11) Установите очищенный вал первичного заряда. Обязательно поместите небольшое количество токопроводящей смазки на черный держатель вала первичного заряда. См. Рисунки 14 и 15

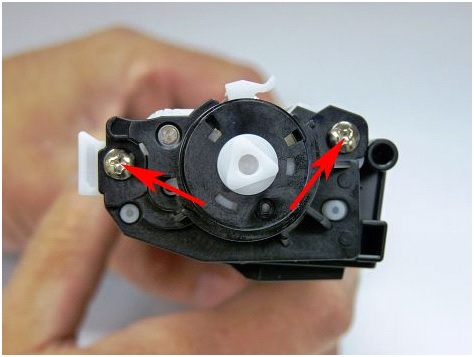

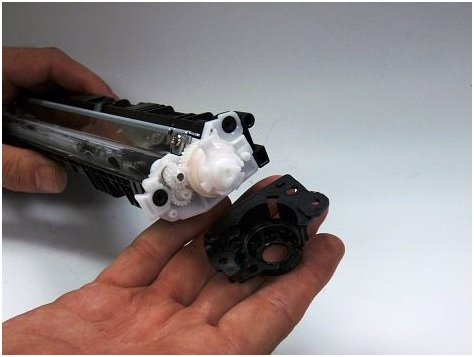

12) В бункере подачи тонера снимите два винта со стороны торцевой крышки шестерни. Снимите торцевую крышку. Будьте осторожны с редуктором и пружинным приводом. Он может соскочить. См. Рисунки 16, 17 и 18




13) Снимите две шестерни. См. Рисунок 19

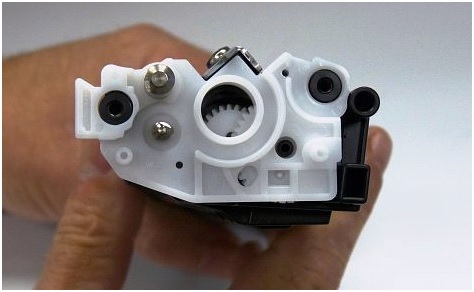

14) Снимите белую внутреннюю торцевую крышку. См. Рисунок 20

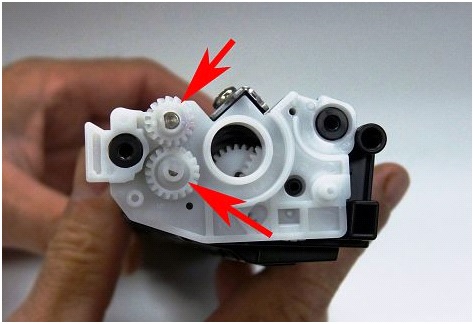

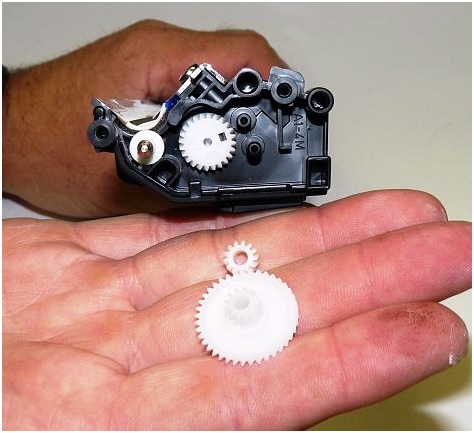

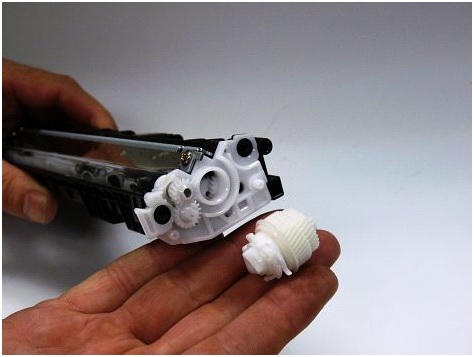

15) Снимите большую и малую шестерни, как показано на рисунке. См. Рис. 21

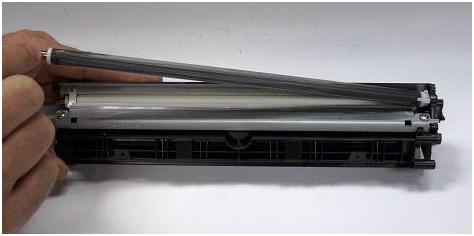

16) Сдвиньте проявочный валик и снимите его (тщательно помойте его изопропиловым спиртом). Будьте осторожны, чтобы не потерять 2 круглые втулки или вкладку выравнивания. См. Рисунки 22 и 23.

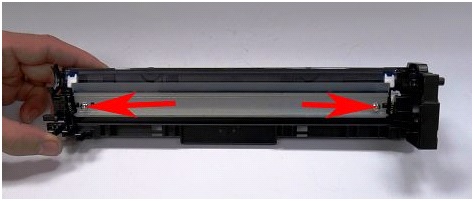

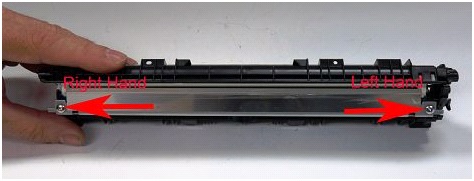

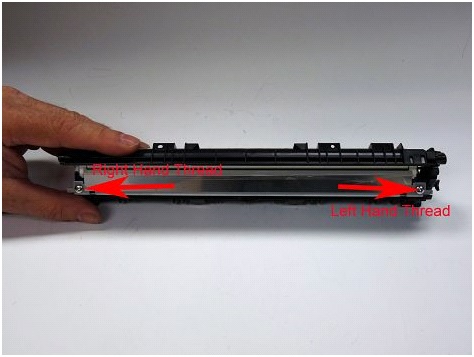

17) Открутите два винта находящихся на дозирующем лезвии. Левый винт - обычный винт с резьбой, с правой стороны - винт с левой резьбой. Будьте осторожны, чтобы не перепутать их. См. Рисунок 24

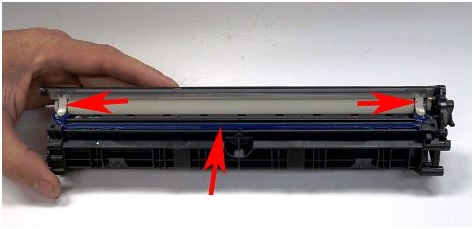

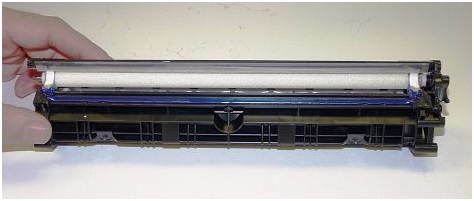

18) Извлеките оставшийся тонер из бункера из прорези рядом с подающим валом. См. Рисунок 25


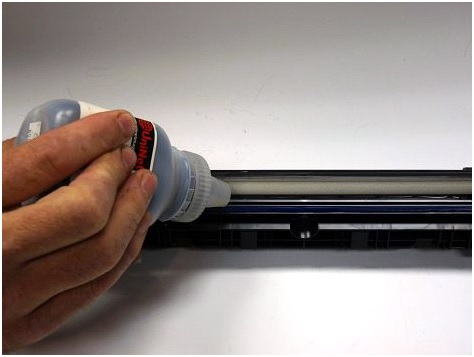

18) Извлеките оставшийся тонер из бункера из прорези рядом с подающим валом. См. Рисунок 25

20) Очистите уплотнения. Установите дозирующее лезвие и два винта. Помните, что правая сторона использует винт с левой резьбой! См. Рисунки 27 и 28

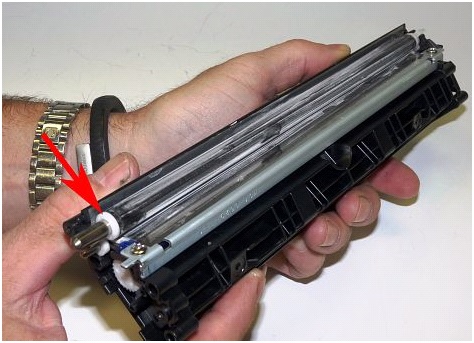

21) Установите магнитный вал. Убедитесь, что на обоих концах присутствуют втулки. Прокрутите магнитный вал, посмотрите или на нём тонер не создаёт борозды. См. Рисунки 29 и 30

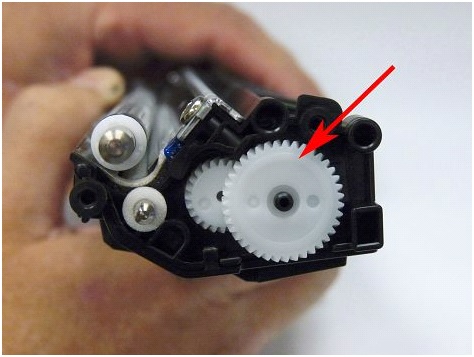

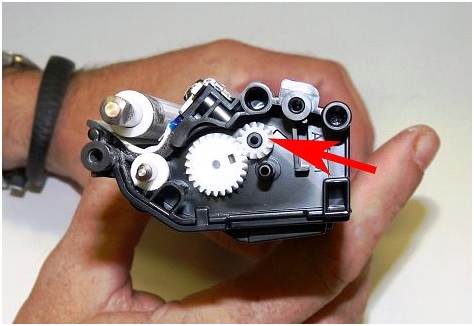

22) Установите малую и большую шестерни, как показано на рисунке. См. Рисунки 31 и 32

23) Надавите на внутреннюю торцевую заглушку. См. Рисунок 33

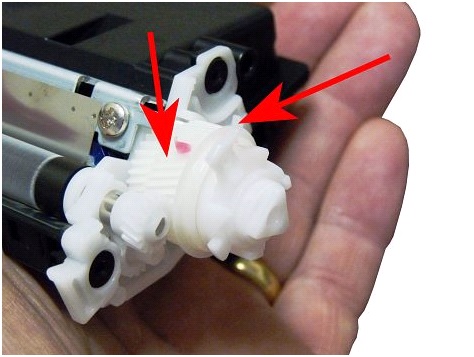

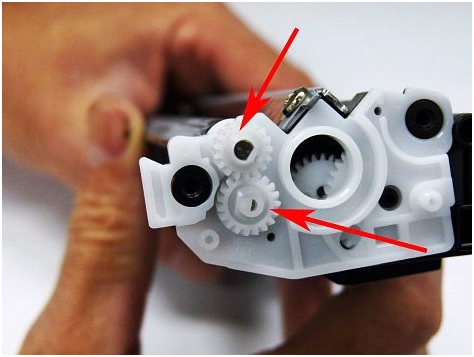

24) Установите две шестерни на валы подачи и магниткика. См. Рисунок 34

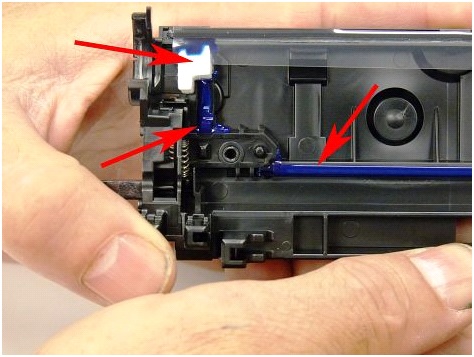

25) Установите часть барабанного привода, убедитесь, что белый язычок направлен вверх! См. Рисунок 35

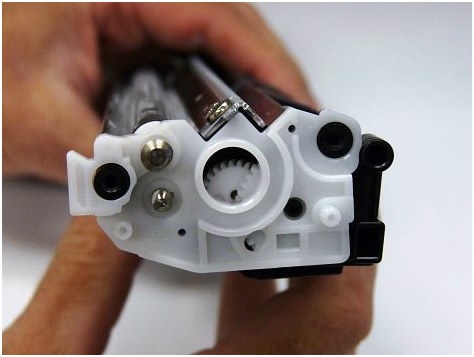

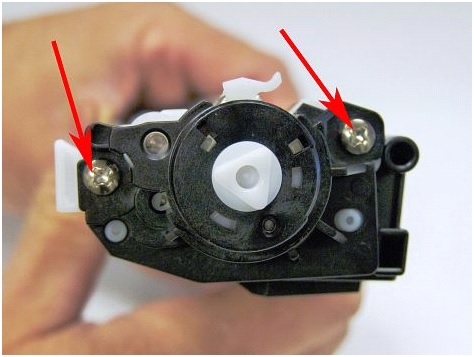

26) Установите торцевую крышку и два винта. См. Рисунок 36

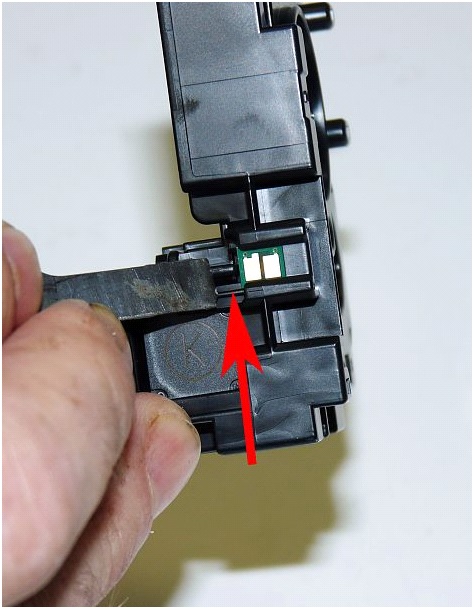

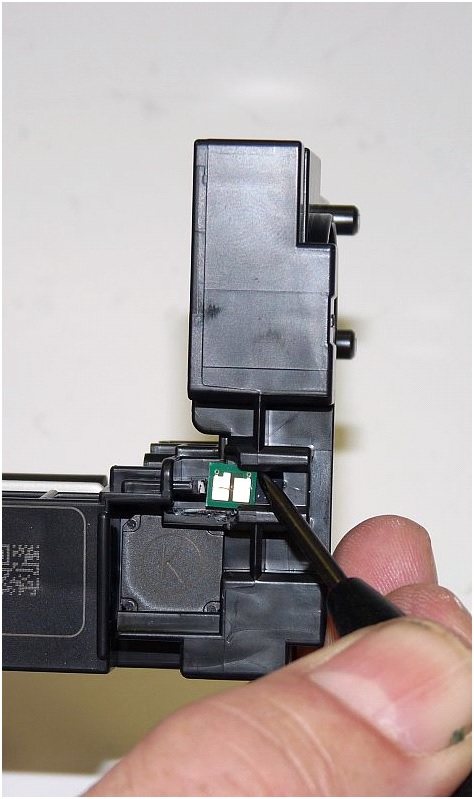

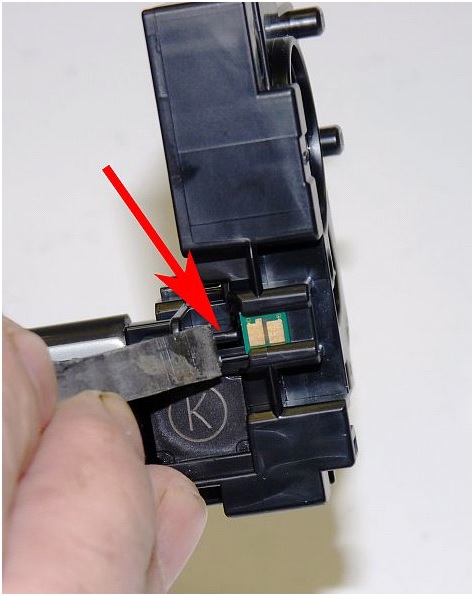

27) Отрежьте держатель для чипа лезвием в двух указанных местах. Снимите и замените чип. См. Рисунки 37, 38 и 39

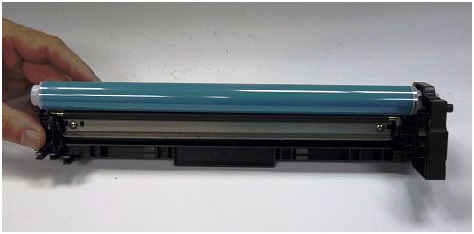

28) Посыпте фотобарабан присыпкой (если нету присыпки тогда можна посыпать тонером) и установите фотобарабан в бункер для отработанного тонера. См. Рисунок 40

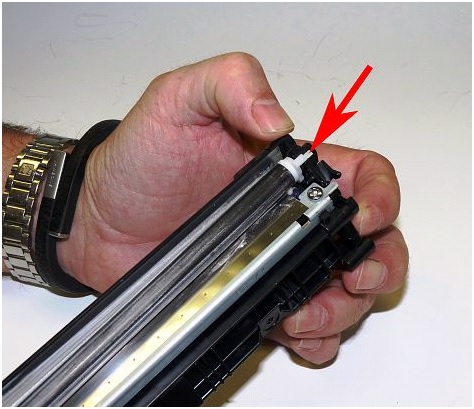

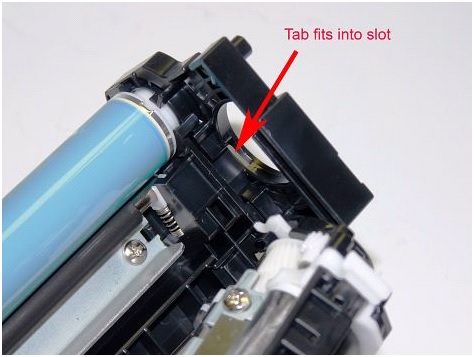

29) Соедините две половины вместе. Поднимите маленькую белую шестерню барабанного редуктора, вытаскивая торцевую заглушку, чтобы правильно выровнять их. См. Рисунки 41 и 42

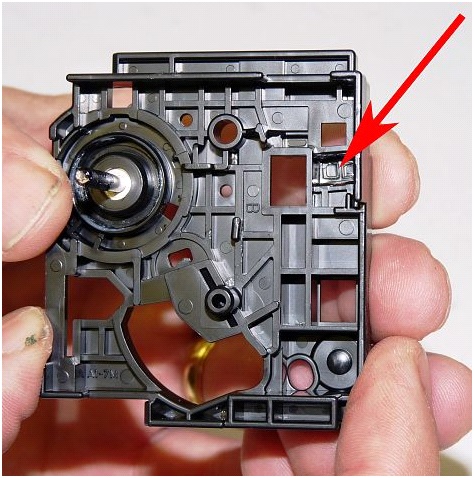

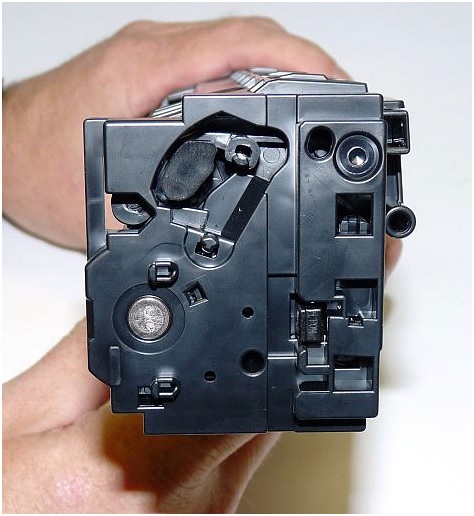

30) Поместите небольшой кусок двустороннего скотча или термоклея на внутренней стороне торцевой крышки. Установите торцевую крышку. См. Рисунки 43 и 44

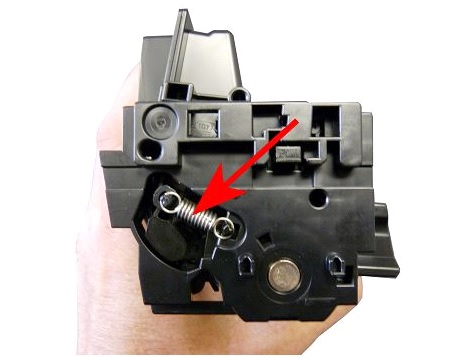

31) Установите пружину. См. Рис. 45
