Інструкція із заправлення картриджа HP CF400A / CF401A / CF402A / CF403A / 201A / LaserJet Pro Color M252 / M274 / M277 / Canon 045 / LBP-611 / 612 / 613 / MF-631 / 633 / 635

Інструкція із заправлення картриджа HP CF400A / CF401A / CF402A / CF403A / 201A / LaserJet Pro Color M252 / M274 / M277 / Canon 045 / LBP-611 / 612 / 613 / MF-631 / 633 / 635

Ресурс Стр:	1500
Совместимый тонер:	HP CLJ CP1025 / 1215 / 2025 / M251
Масса тонера:	30 / 40 грам
Чип:	Работу не блокирует

Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка

Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки



Необходимые ЗИП

Цветной тонер совместимый с CP 1025 / CP1215 / CP2025
Фотобарабан  - HP CLJ Pro M252 / Canon MF631 / HP CF400A / CF410A / Canon 045
Вал первичного заряда - HP CLJ Pro M252 / Canon MF631 / HP CF400A / CF410A / Canon 045
Чистящее лезвие  - HP CLJ Pro M252 / Canon MF631 / HP CF400A / CF410A / Canon 045
Вал переноса - HP CLJ Pro M252 / Canon MF631 / HP CF400A / CF410A / Canon 045
Дозирующее лезвие - HP CLJ Pro M252 / Canon MF631 / HP CF400A / CF410A / Canon 045

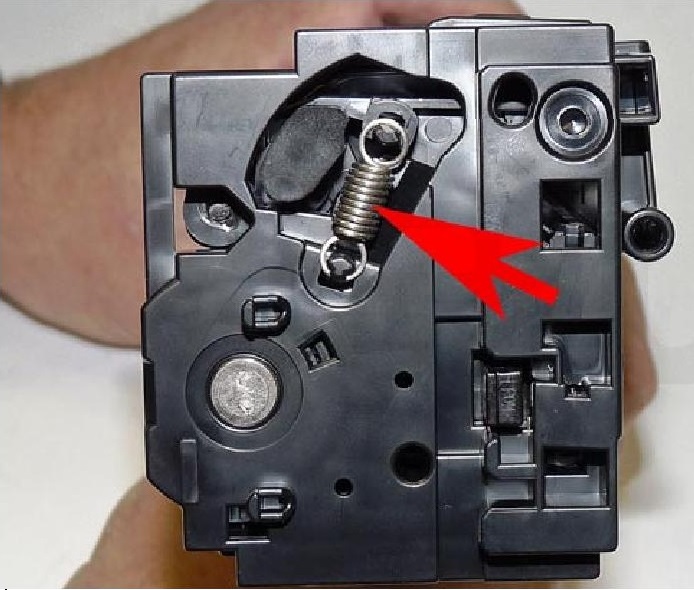

Удаляем пружину и снимаем крышку, поддев её в указанных местах.




Затем аккуратно высвобождаем хвостовик, указанный стрелкой



Разбираем картридж на две части.

Берем верхнюю часть и снимаем фотобарабан



Далее снимаем вал заряда. Вал переноса тщательно моем ватным диском пропитанным изопропиловым спиртом.

Затем откручиваем два винта и снимаем лезвие очистки. Внимательно осмотрите кромку лезвия на наличие ссадин и дефектов. Если такие присутствуют, лезвие нужно заменить.


Тщательно удаляем отработанный тонер, сохраняя в чистоте уплотнители.

Ставим на место лезвие очистки и фиксируем его винтами.

Наносим токопроводящую смазку на втулку черного цвета


Устанавливаем вал заряда

Переходим ко второй части: Откручиваем слева два винта и снимаем крышку и шестерни. Как указано на рисунке







Снимаем вал переноса (Важно не потерять пластиковые втулки на его концах). Вал переноса тоже чистим с помощью ватного диска и спирта от тонера и грязи.


Откручиваем два винта, снимаем лезвие подбора и тщательно вычищаем остатки старого тонера.

ВНИМАНИЕ!!! Винты фиксирующие лезвие закручиваются в разные стороны, они имеют левостороннюю и правостороннюю резьбу. Не сорвите резьбу).




Засыпаем новый тонер



Очищаем уплотнители и клеевую полоску от остатков тонера, ставим на место лезвие подбора, предварительно протерев его сухой чистой тряпкой и фиксируем его винтами.

Устанавливаем в правильное положение пластиковые вставки и ставим на место вал переноса.


Ставим на место шестерни, как указано на рисунке.





Ставим на место крышку и фиксируем её двумя винтами.

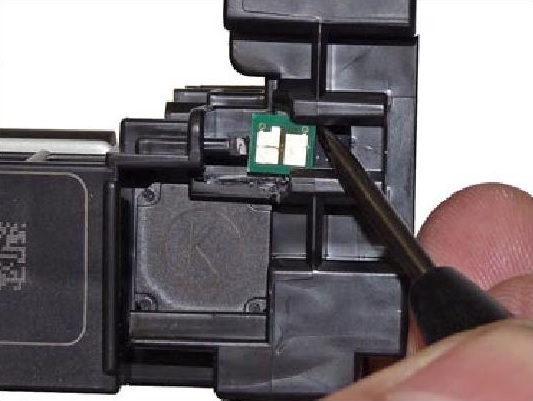

Меняем чип.





Устанавливаем на второй половине картриджа фотобарабан и соединяем обе части. Фотобарабан посыпаем тальком.


Проследите, чтобы хвостовик встал на свое место.

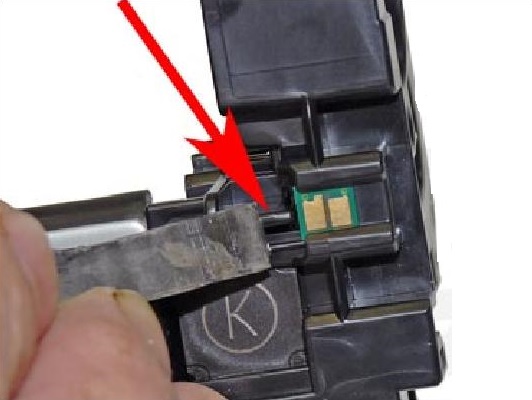

Очищаем от грязи указанное стрелкой место и одеваем крышку.



Устанавливаем пружину.

Картридж готов к работе!
