Інструкція із заправлення картриджа HP CF360A / CF361A / CF362A / CF363A / №308A Color LaserJet M552 / M553 / M570 / M577

Інструкція із заправлення картриджа HP CF360A / CF361A / CF362A / CF363A / №308A Color LaserJet M552 / M553 / M570 / M577

Ресурс стр:	6000
Совместимый тонер:	Универсальный CP1025/1215/1525/M553
Масса тонера:	180 грам
Чип:	Замена



Необходимые инструменты:

Пылесос для тонера.
Маленькая отвертка
Отвертка с крестообразным шлицем
Плоскогубцы
Крючок
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка или ватные диски
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP CLJ CP1025/1215/1525/M553
Фотобарабан  -  HP M552 / M553 / M570 / M577 / CF360 / CF361 / CF362 / CF363A
Вал первичного заряда - HP M552 / M553 / M570 / M577 / CF360 / CF361 / CF362 / CF363A
Чистящее лезвие  - Лезвие чистящее для HP M252/ M277/ M451/ M375/ M475/ M552/ M553/ CF400 /201A/ 305A/ CE410A/ X/ 508A/ CF360/ CF361A
Вал переноса - HP M552 / M553 / M570 / M577 / CF360 / CF361 / CF362 / CF363A
Дозирующее лезвие - HP M552 / M553 / M570 / M577 / CF360 / CF361 / CF362 / CF363A

Штифты в этих картриджах ступенчастые. Другими словами, снаружи толще, чем внутри. Чтобы удалить штифты, вы должны осторожно срезать пластик с контактов. Процедура описана ниже:

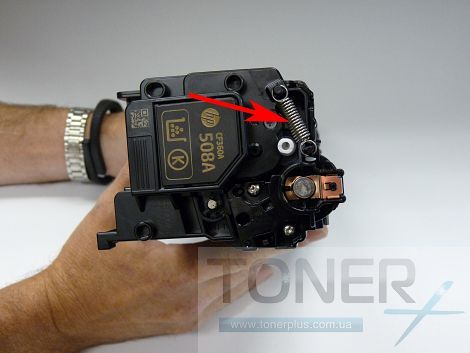

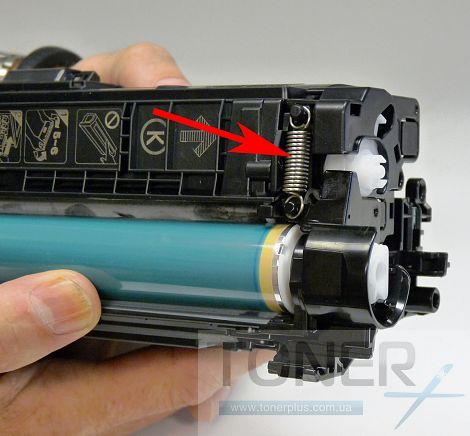

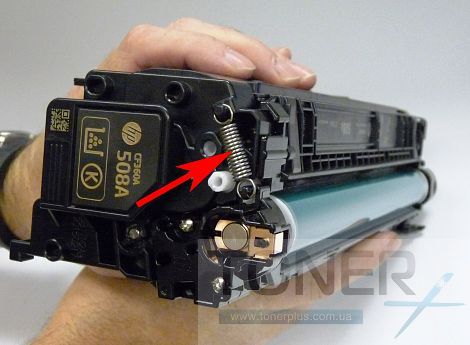

Снимите пружины с обеих сторон картриджа.

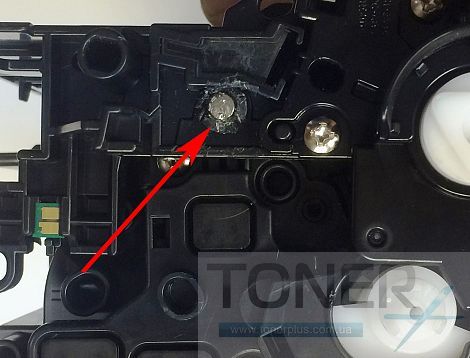

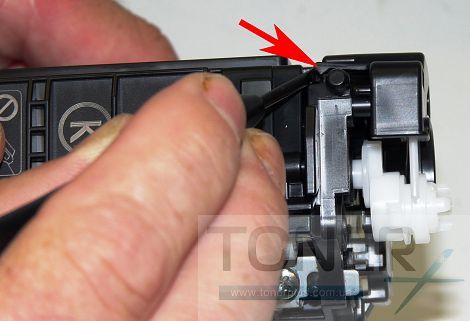

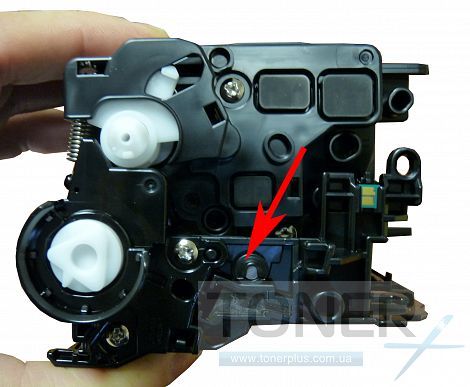

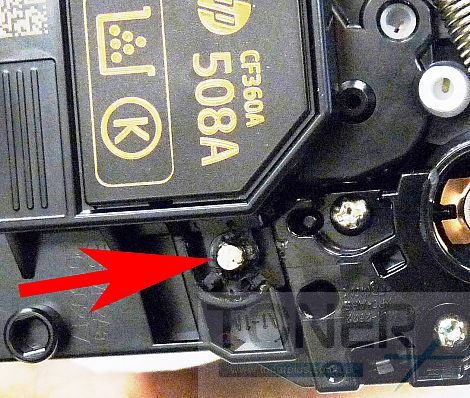

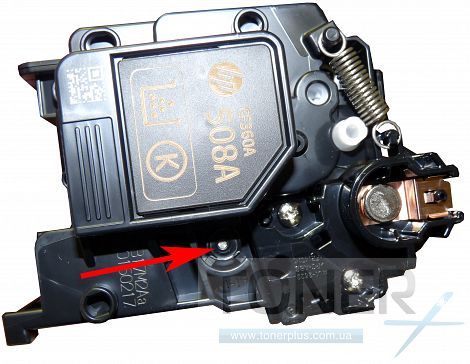

С помощью лезвия аккуратно срежте пластик с головки шарнирных штифтов с обеих сторон картриджа

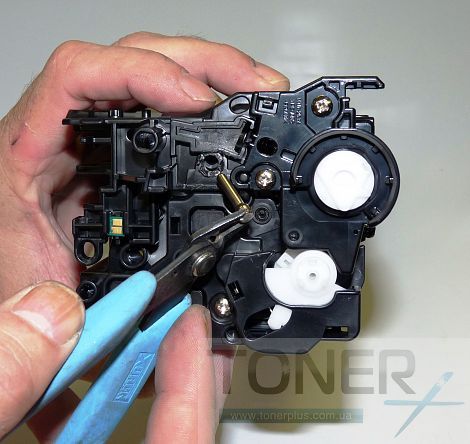

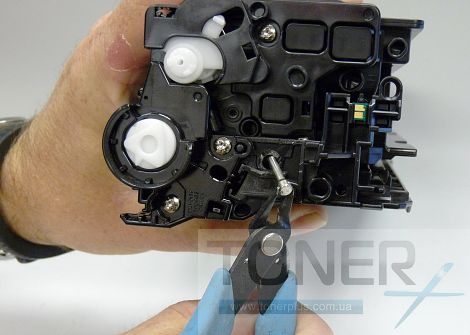

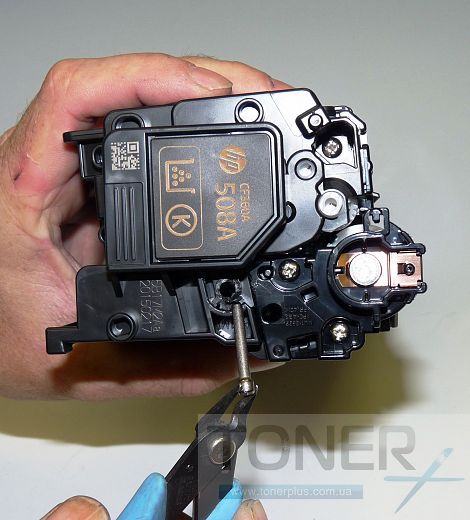

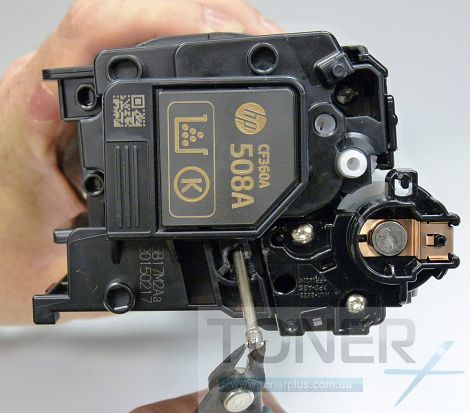

Снимите штифты. Маленький штифт подходит к стороне чипа картриджа, длинный штифт к стороне шестерни

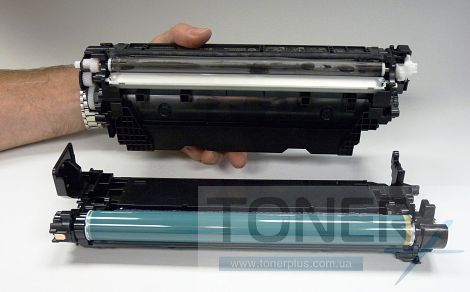

Разсоедините две половины картриджа

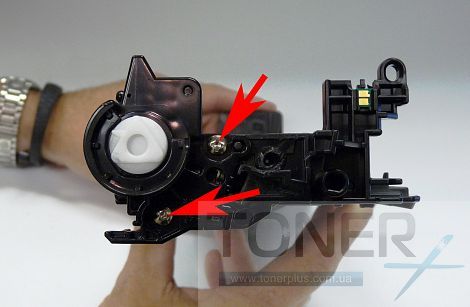

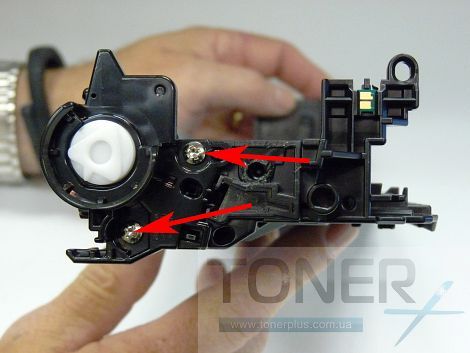

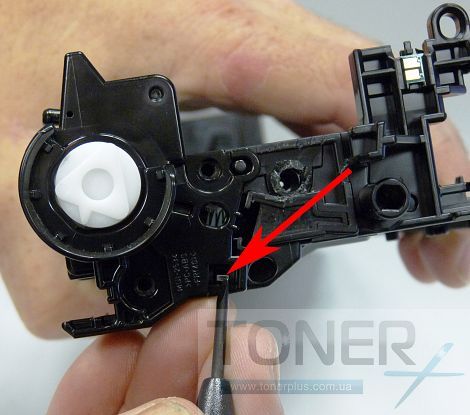

В половинке картриджа с бункером отработаного тоера выкрутите два винта с торцевой крышки барабана. Нажмите на защелку, как показано на рисунке, и снимите торцевую крышку. Нет необходимости снимать противоположную боковую крышку

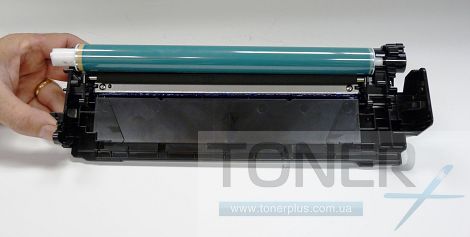

Снимите фотобарабан и окуратно отложите его в сторону. (Помните фотобарабан боится попадания прямых солнечных лучей)

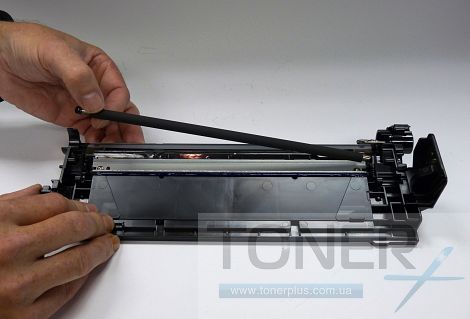

Снимите вал первичного заряда.

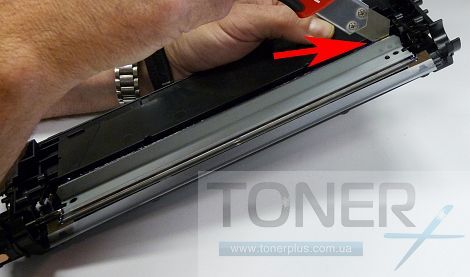

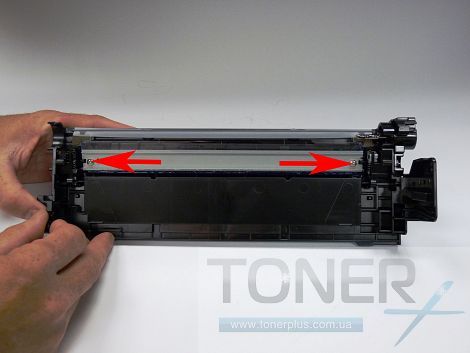

Снимите два винта с лезвия очистки (ракель). Сдвиньте ножом вдоль заднего края лезвия, чтобы освободить его от клея. Снимите чистящее лезвие.

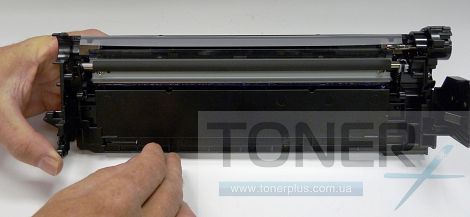

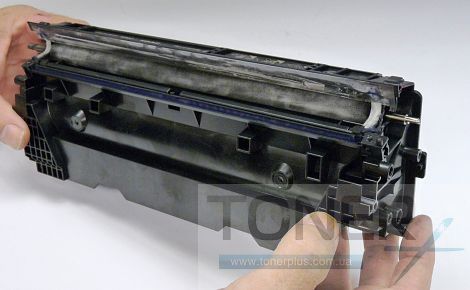

Очистите бункер от отработанного тонера. Старайтесь не рассыпать тонер на уплотнитель и клей

Очистите войлочные уплотнения на каждом конце дозирующее лезвия. Если на клей WB попал тонер, очистите его спиртом. Если он перестанет быть липким, его необходимо убрать, и использовать новый силиконовый клей для  герметизации лезвия

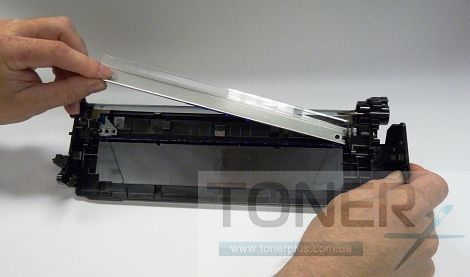

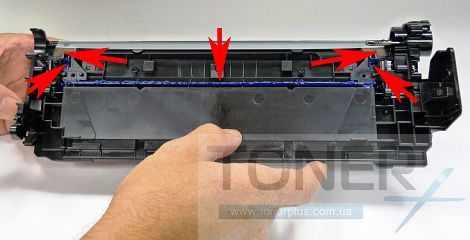

Установите чистящее лезвие (ракель) и 2 винта. Если вы оторвали клей, заклейте нижнюю часть лезвия силиконом.

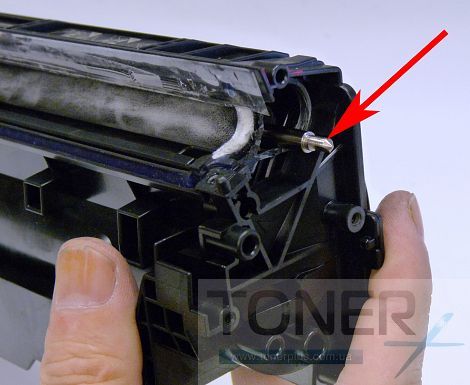

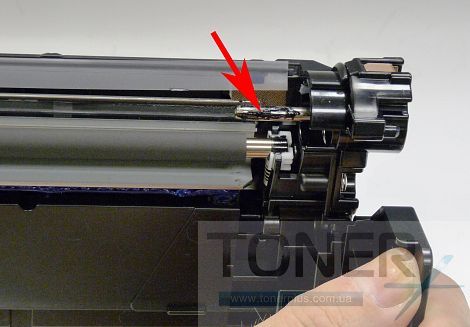

Очистите вал первичного заряда с помощью предпочитаемого вами чистящего средства и установите его в картридж. Обратите внимание, что на обеих сторонах оси вала первичного заряда имеется токопроводящая смазка. При износе или загрязнении очистите оси и держатель спиртом и замените на ней проводящую смазку. Замените ту же массу, что и была. Больше не лучше!

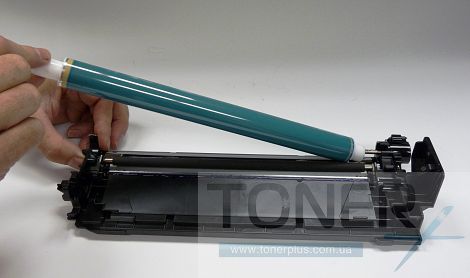

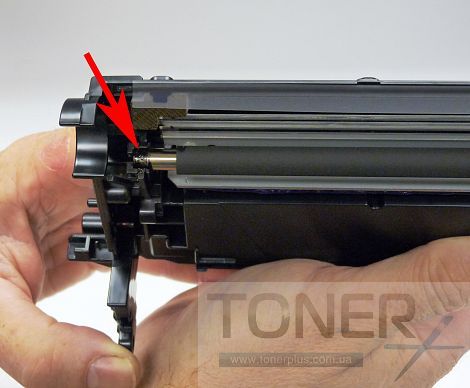

Очистите и замените проводящую смазку на оси фотобарабана. Установите фотобарабан


Установите торцевую крышку и два винта.
Отложите половинку картриджа с фотобарабаном.

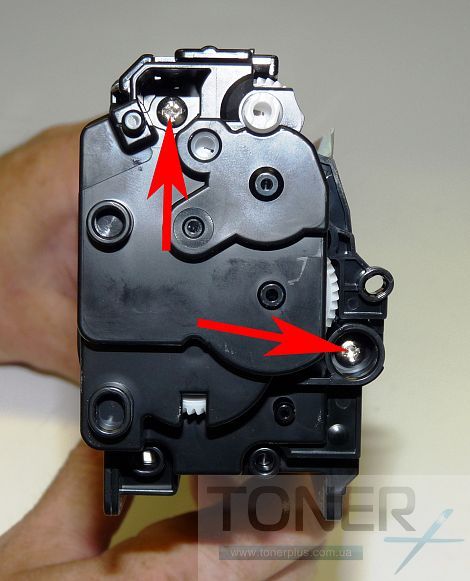

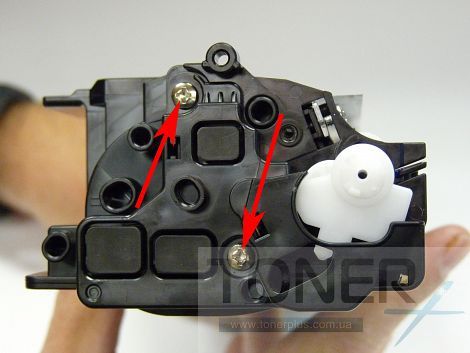

На половинке картриджа с бункером для тонера снимите два винта с торцевой крышки шестерни.

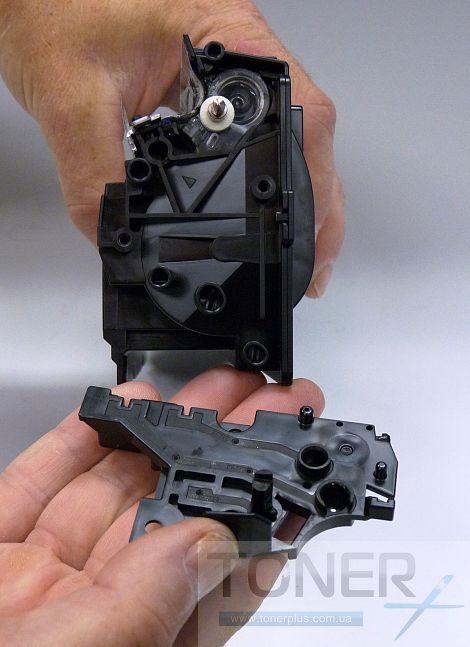

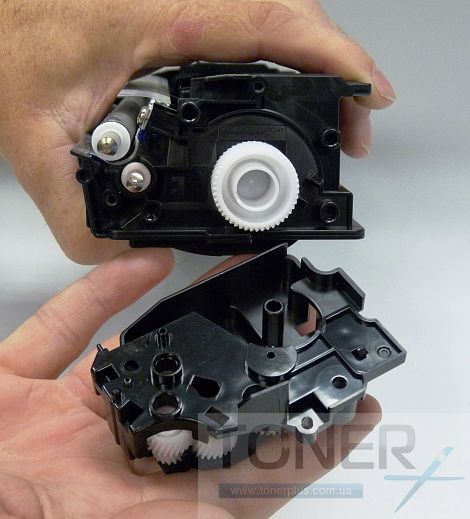

Снимите торцевую крышку. Обратите внимание, что почти все шестерни остаются в крышке!

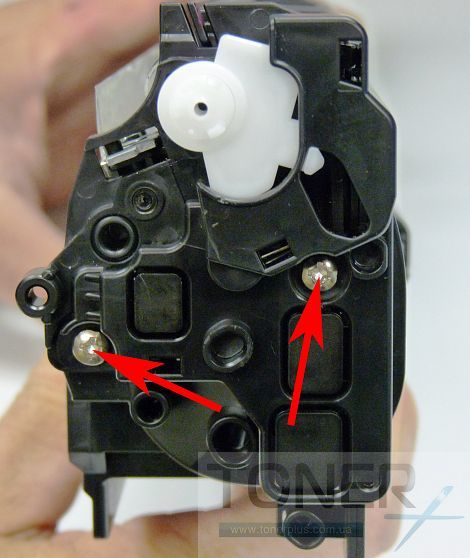

Со стороны контакта снимите 2 винта, нажмите на язычок и снимите торцевую крышку как указано ниже.

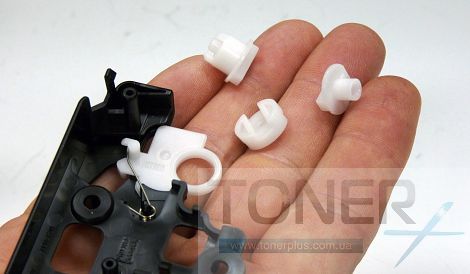

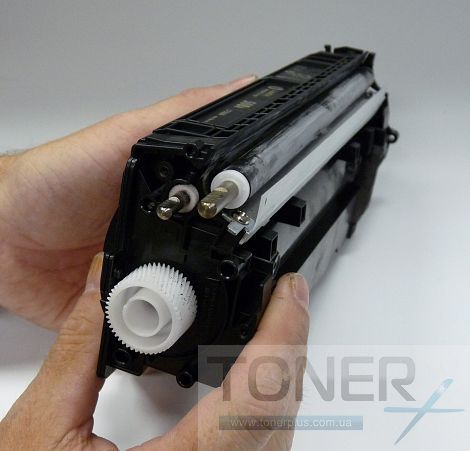

Снимите три бушинга с привода редуктора.

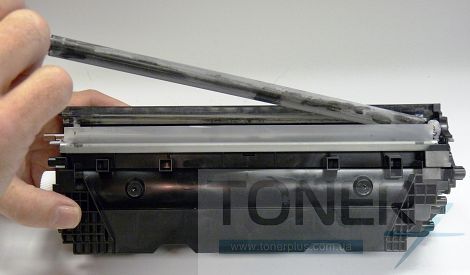

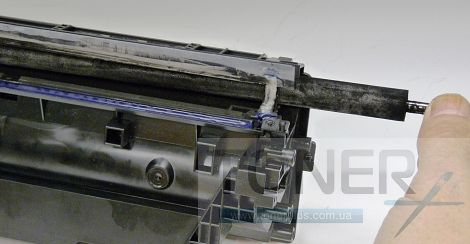

Снимите магнитный вал.

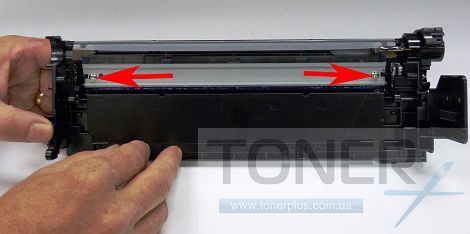

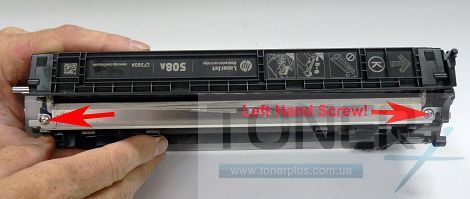

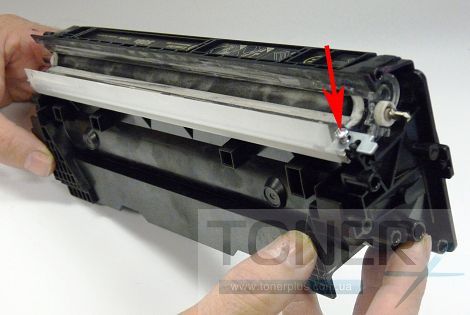

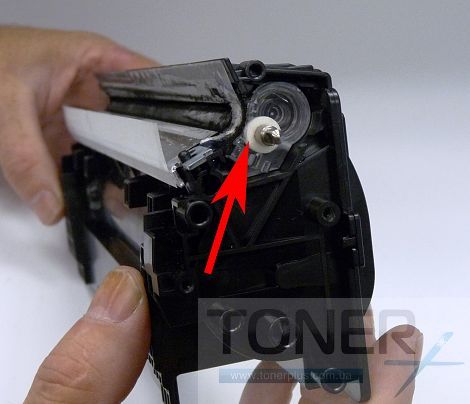

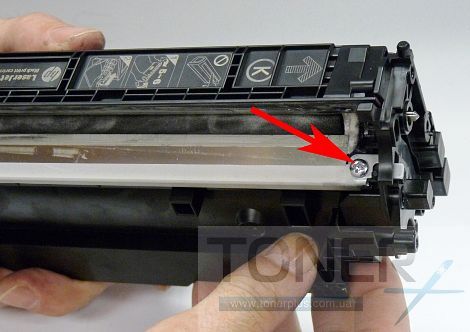

Выкрутите два винта из лезвия. ВАЖНО: винт справа использует ЛЕВУЮ РЕЗЬБУ! Поднимите лезвие и поверните его так, чтобы он не попал в картридж. СОХРАНЯЙТЕ ВИНТ С ЛЕВОЙ РЕЗЬБОЙ ОТДЕЛЬНО!


Снимите внутреннюю торцевую крышку со стороны контактов

Снимите круглые белые бушинги с обеих сторон вала подачи тонера.

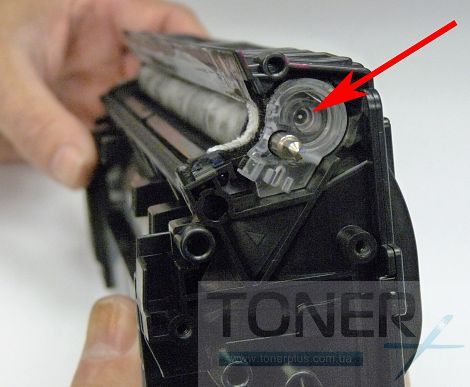

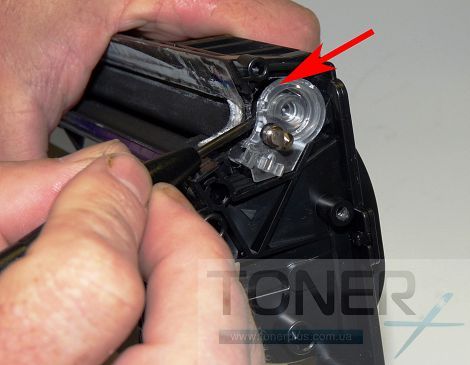

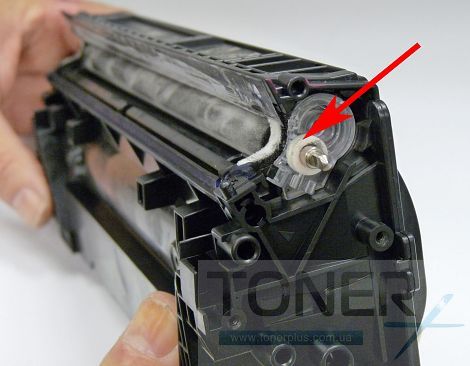

Осторожно подхватите прозрачную втулку, удерживающую подающий вал. Пластиковая втулка может сломаться, тщательно вытаскивая ее маленькой отверткой со всех сторон. Если вы решите не делать этого, вы можете расплавить (просверлить)  небольшое отверстие в бункере подачи тонера, чтобы очистить ее.

Снимите вал подачи тонера.

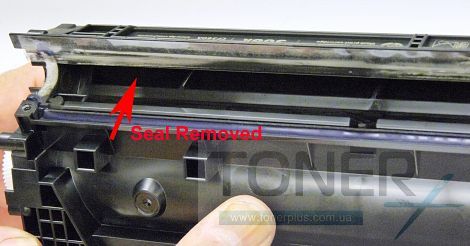

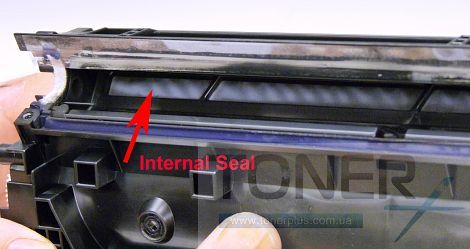

В этих картриджах есть уплотнение, которое недоступно снаружи бункера. На рисунках ниже показан новый бункер с уплотнением и без него. Чтобы установить уплотнитель, бункер должен быть разделен.

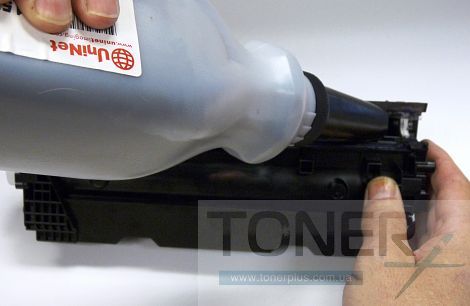

Очистите оставшийся тонер и заполните нужный цвет тонера совместимого с серии M553

Установите вал подачи тонера. Направленный концом на открытую сторону.



Установите прозрачную пластиковую втулку. Используйте немного силиконового герметика, чтобы убедиться, что тонер не просыпается.

Установите опорные бушинг.

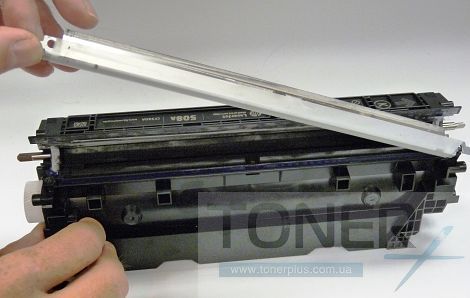

Используйте соответствующие прокладки, чтобы защелкнуть дозирующее лезвие и закрутите два винта. Удостоверьтесь в том, что липкие уплотнения установлены правильно. Если материал больше не липкий, очистите его спиртом или замените его небольшим количеством силиконового клея. Оставьте правую сторону «винт с левой резьбой», закрученным не до конца.

Установите внутреннюю торцевую крышку.

Полностью закрутите правый винт. Этот винт входит в стойку на внутренней торцевой крышке. дозирующее лезвие трудно установить правильно, если внутренняя торцевая крышка уже установлена

Установите очищенный магнитный вал с бушингом на сторону шестерни. (НЕ используйте химикаты для чистки этого материала. Ткань без ворса отлично подойдет).

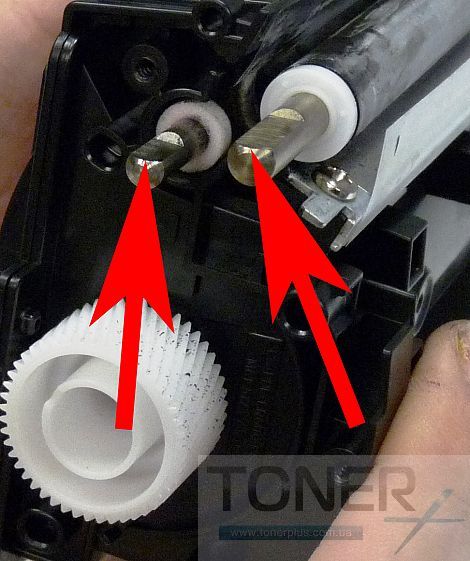

Установите магнитный вал и вал подачи тонера, как показано на рисунке. (Плоская сторона вверх)

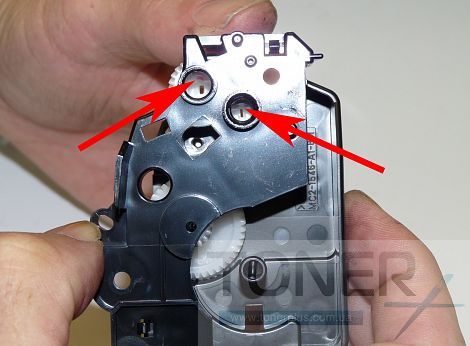

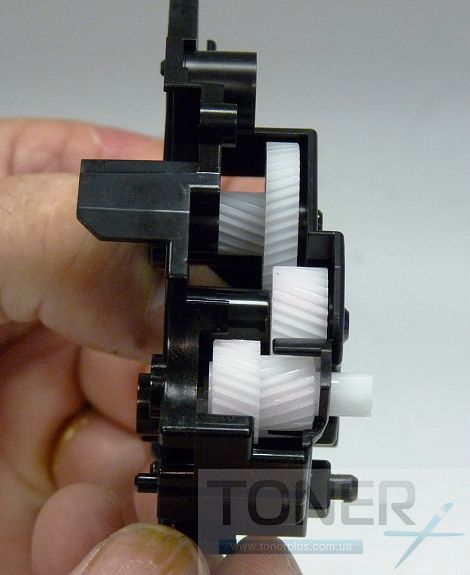

Установите шестерни внутри торцевой крышки так, чтобы две шестерни привода находились в таком же плоском положении.

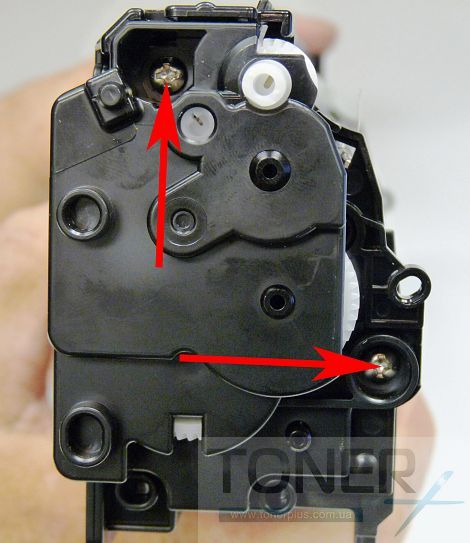

Установите торцевую крышку шестерни и два винта. Возможно, вам придется слегка повернуть шестерни, чтобы крышка встала на место.

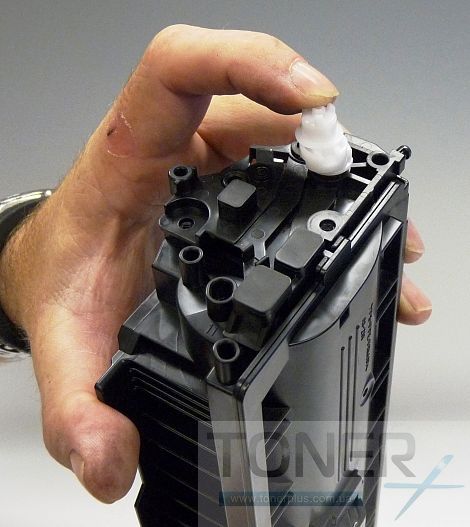

Поместите тройную шестерню на магнитный вал и вставьте в пружинный узел на торцевой крышке. Установите винты на торцевой крышке.

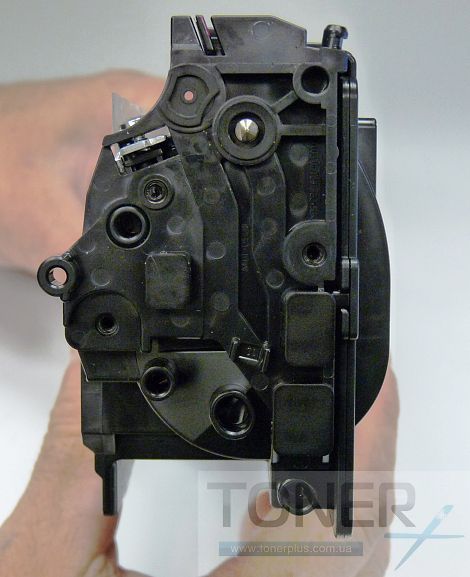

Обратите внимание, что на этой торцевой крышке нет металлических контактов, как вы обычно видели. Контакты есть, но теперь сделаны из проводящего пластика.

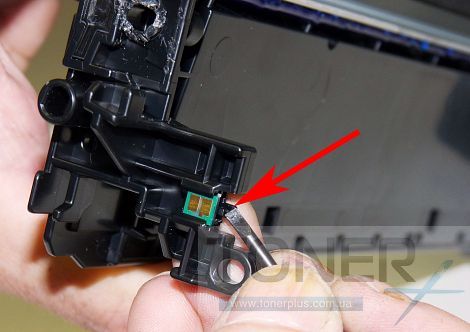

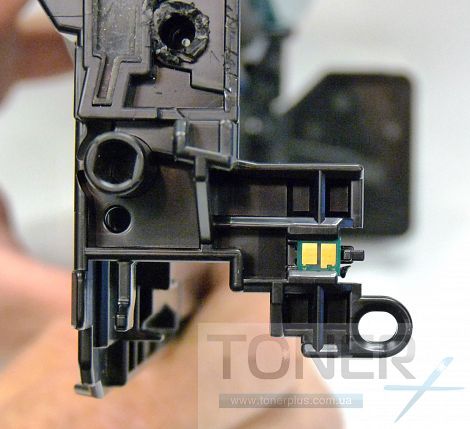

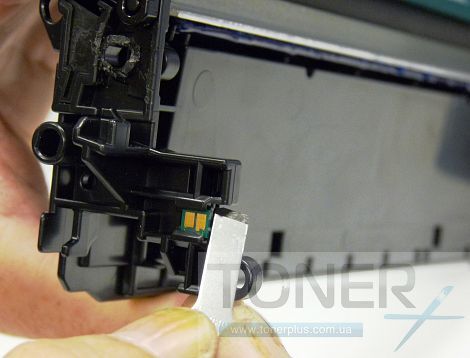

В половинке картриджа с отработки достаньте чип, отрезав пластик с краев обеих сторон чипа и слегка отодвинув защелку.


Снимите и замените чип. Убедитесь, что у вас есть правильный цветной чип и правильная серия!

Если новый чип свободно ходит в слоте. Закройте края небольшим количеством горячего клея.
Соедините две половины вместе.

Установите штифты со стороны етикетки и со стороны чипа.

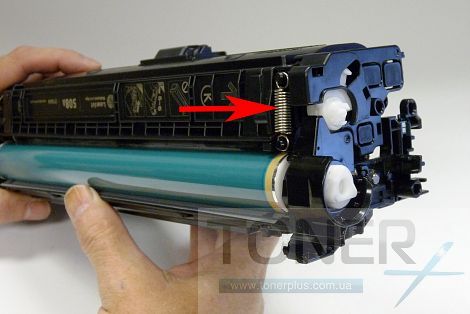

Установите две пружины.

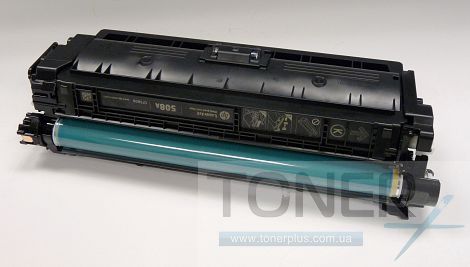

Картридж готов к роботе
