Інструкція із заправлення картриджа HP CF350A / CF351A / CF352A / CF353A №130A

Інструкція із заправлення картриджа HP CF350A / CF351A / CF352A / CF353A №130A

Ресурс, стр.	1300
Относительно совместимый тонер:	HP CLJ CP1025 / 1215 / 2025 / M251
Масса тонера:	30-26 грам
Чип:	Работу не блокирует

Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка

Необходимые принадлежности:
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP CLJ CP1025 / 1215
Фотобарабан  - HP CP1215 или CB540A / CC530A / CE410A
Вал первичного заряда - CP1215 CC530A / CB540A
Чистящее лезвие  - CP1215 CC530A / CB540A / CC530A
Вал переноса - CP1215 CC530A / CB540A / CC530A
Дозирующее лезвие - CP1215 CC530A / CB540A

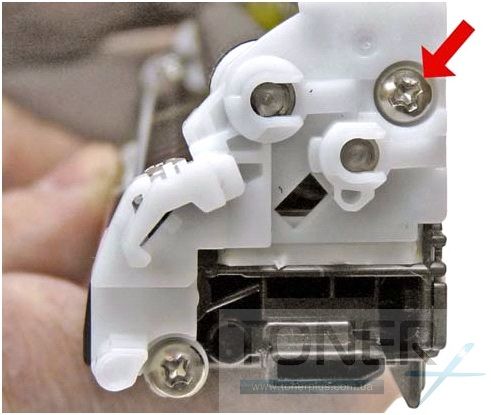

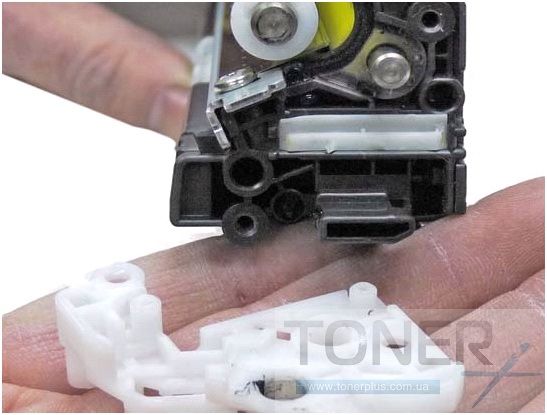

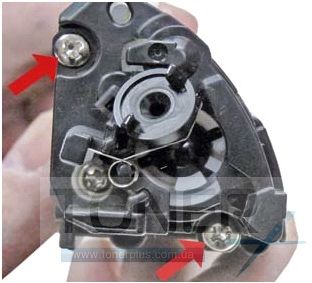

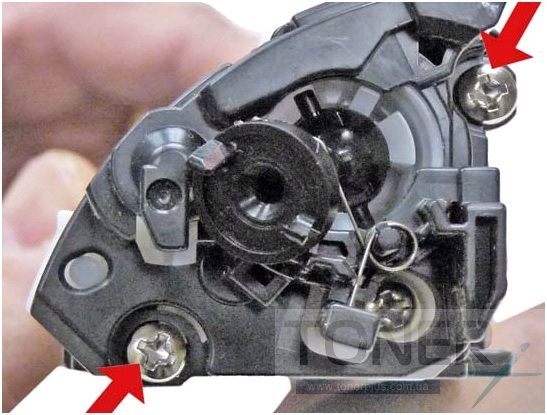

Откручиваем два винта с правой стороны и снимаем крышку.

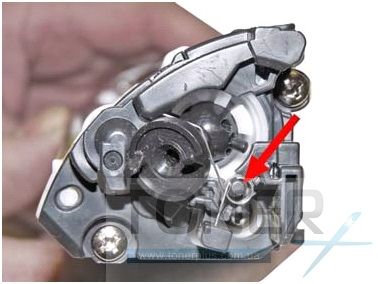

Теперь откручиваем два винта и снимаем крышку слева. Внимание не потеряйте пружину и втулку привода.

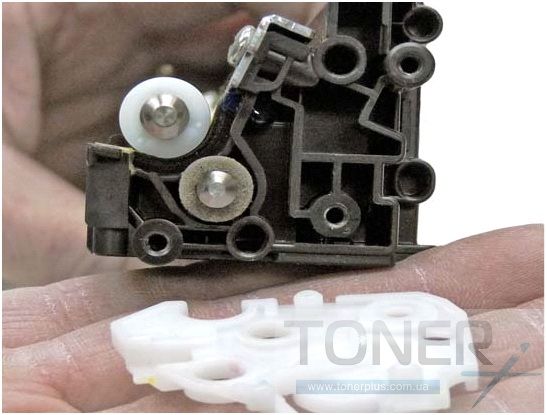

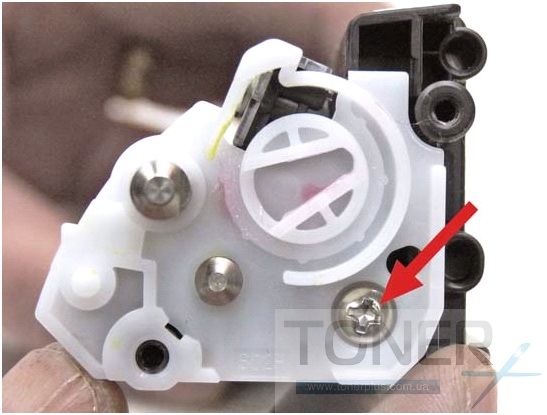

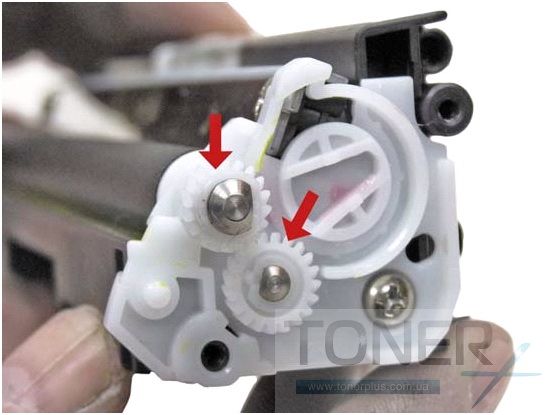

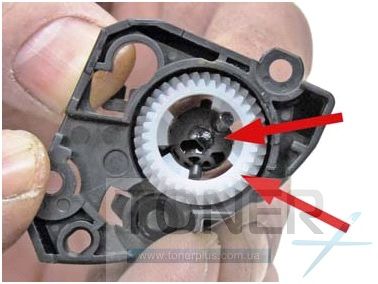

Снимаем две шестеренки слева, откручиваем один винт и снимаем еще одну крышку.

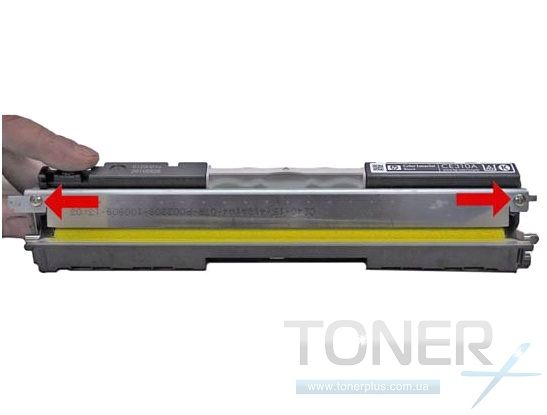

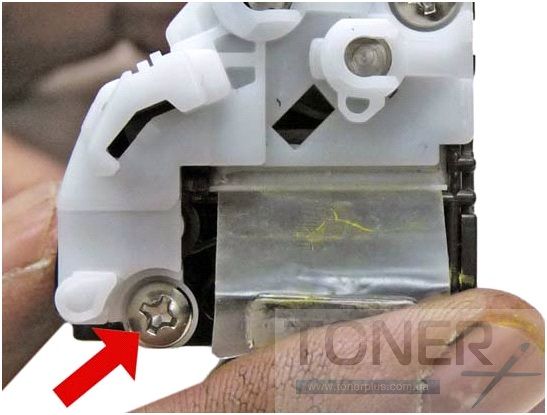

Откручиваем два винта и снимаем дозирующее лезвие. Некоторые мануалы рекомендуют не снимать дозирующее лезвие так как при установке нада выставить зазор.

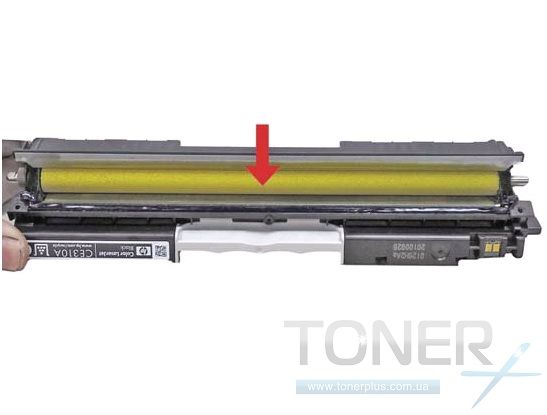

Тщательно очищаем картридж от остатков старого тонера.

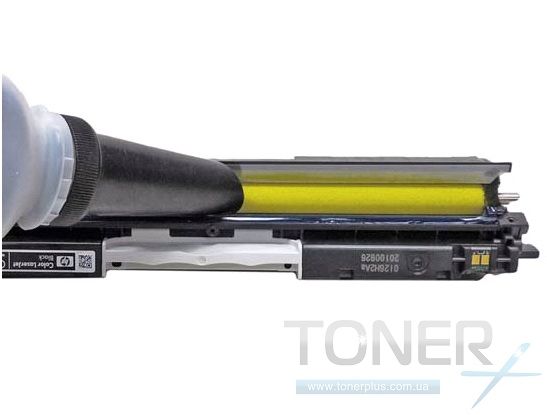

Засыпаем новый тонер. Для CF350A - 30 грамм, для CF351A / CF352A / CF353A - 26 грамм.

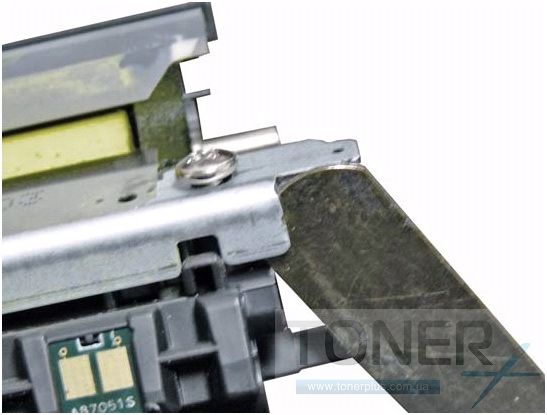

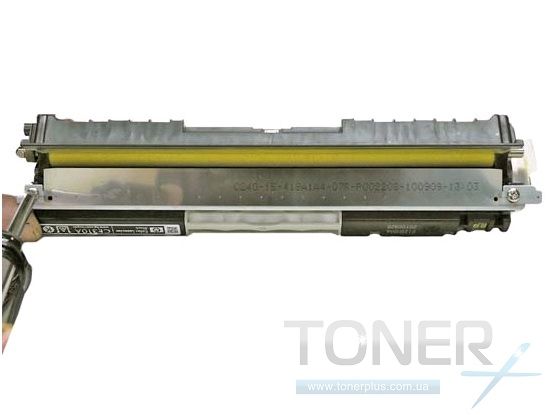

Очистите дозирующее лезвие сухой чистой тряпкой и установите его. Выставьте зазор в 1.8 мм и закрепите его винтами.

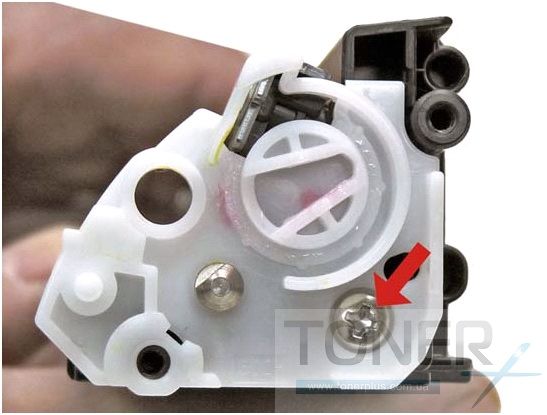

Установите левую крышку и зафиксируйте ее винтом.

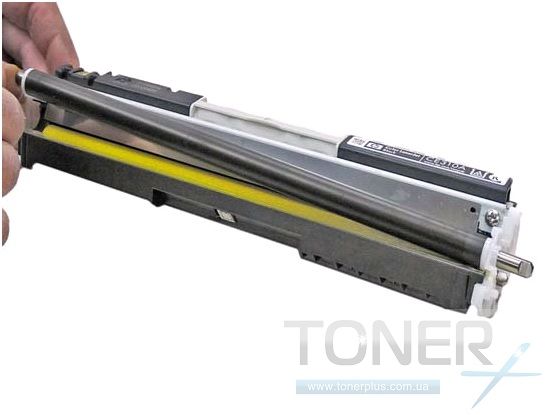

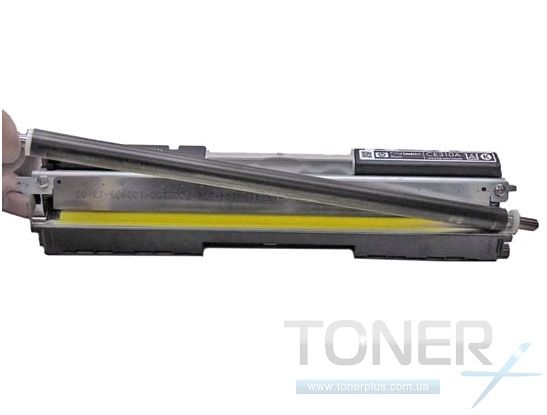

Установите вал переноса.

Установите правую крышку и зафиксируйте ее винтами.

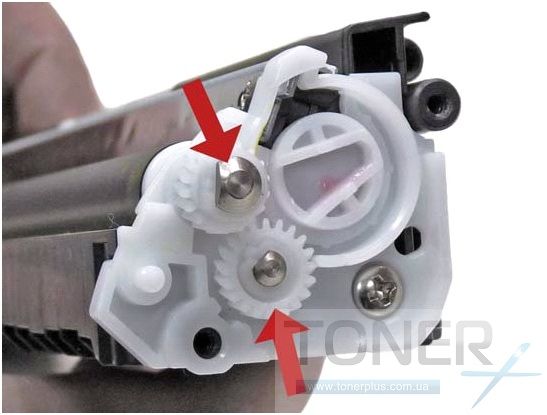

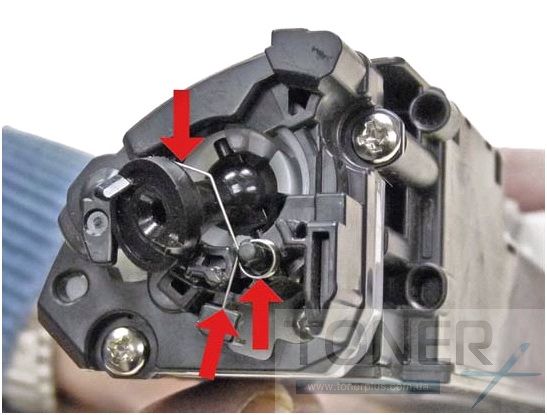

Установите слева две шестерни и вторую крышку. Закрепите ее винтами и установите пружину в правильное положение.

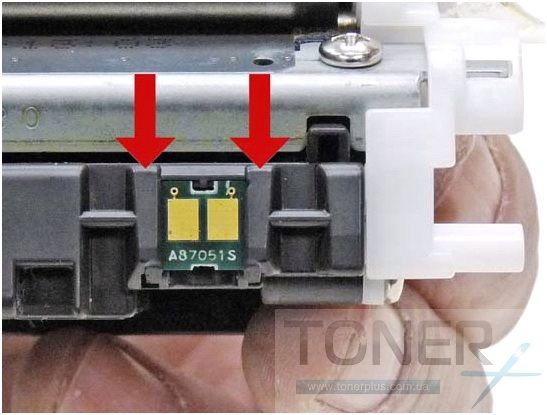

Заменте чип (Чип менять не обязательно, работу принтер не блокирует).

Картридж готов к работе.
