Інструкція із заправлення картриджа HP 79A CF279A / M12 / M26

Інструкція із заправлення картриджа HP 79A CF279A / M12 / M26



Ресурс стр:	1000
Совместимый тонер:	HP LJ P1505/P1005/1102
Масса тонера:	85 грам
Чип:	Работу не блокируе

Необходимые материалы:

Крестовая отвертка
Маленькая плоская отвертка
Игольчатые плоскогубцы
Ватные палочки
Изопропиловый спирт
Порошок для покрытия барабана(присыпка/тальк)
Токопроводящая смазка


Тонер для использования в серии HP LJ P1505/P1005
Фотобарабан  - HP P1505 или CB435A / CB436A / CF283A / CE285A

Вал первичного заряда - HP P1505 или CB435A / CB436A / CF283A / CE285A

Чистящее лезвие  - HP P1505 или CB435A / CB436A / CF283A / CE285A

Вал магнитный - HP P1505 или CB435A / CB436A / CF283A / CE285A

Дозирующее лезвие - HP P1505 или CB435A / CB436A / CF283A / CE285A

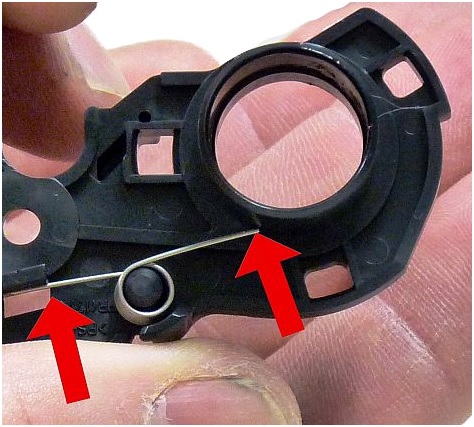

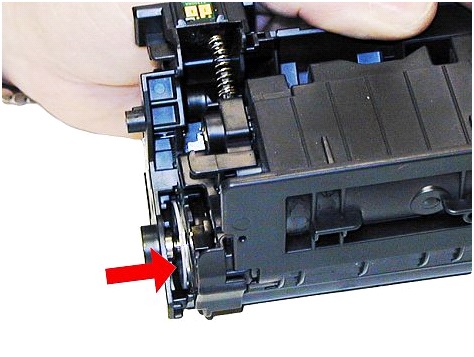

Поместите картридж с обращенной к вам рукояткой, снимите правый боковой винт и торцевую крышку с картриджа. Будьте осторожны с пружиной крышки барабана! Снимите пружину с торцевой крышки. См. Рисунки 1 и 2

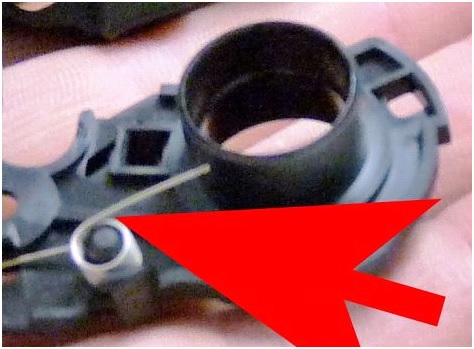

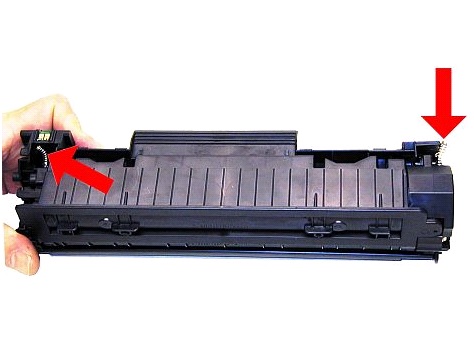

С помощью плоскогубцев отпустите  пружину натяжения бункера. См. Рисунки 3 и 4.

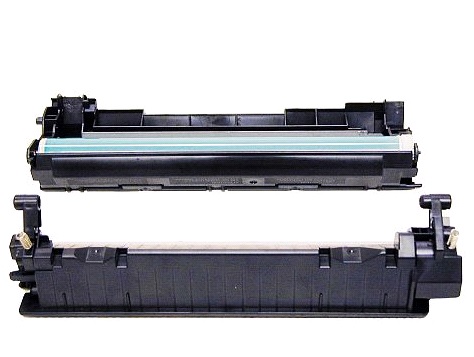

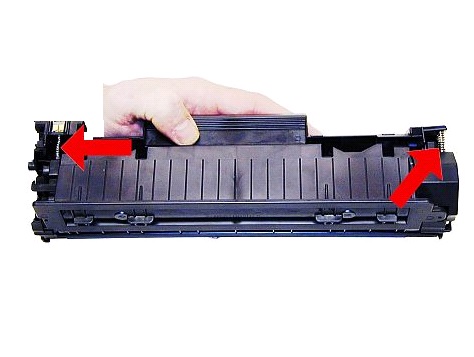

Сдвиньте половинку картриджа с фотобарабаном на левую сторону. Отделите картридж на две половины. См. Рисунки 5 и 6

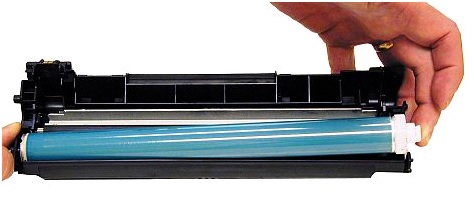

В бункере отработанного тонера поднимите барабан со стороны шестерни. Скрутите и выньте из бункера. См. Рисунок 7

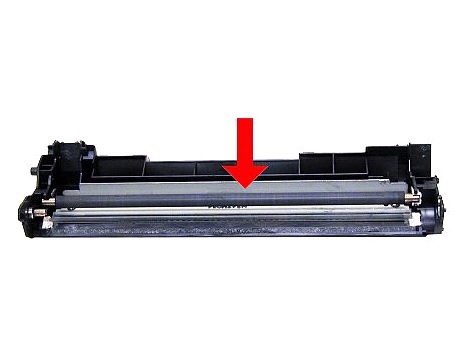

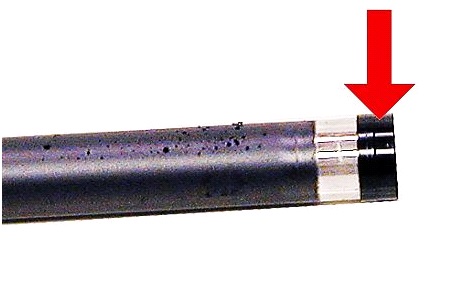

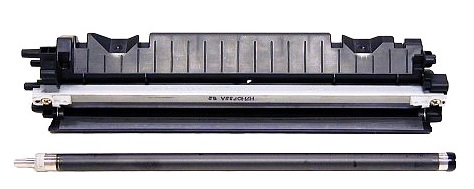

Удалите вал первичного заряда и очистите его. См. Рисунок 8

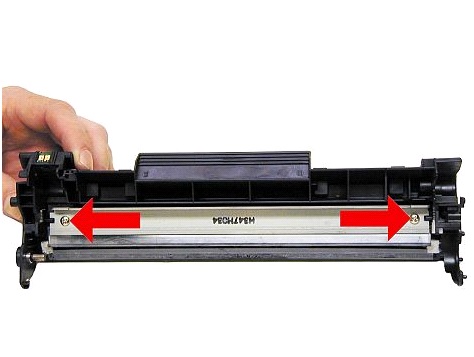

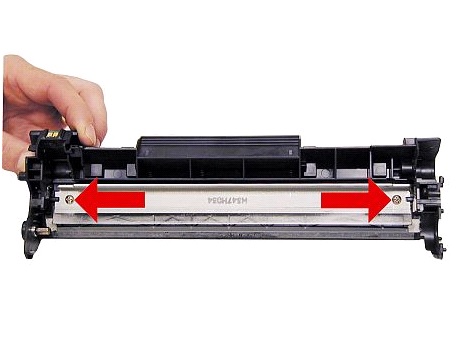

Снимите два винта и лезвие очистки (ракель). См. Рис. 9

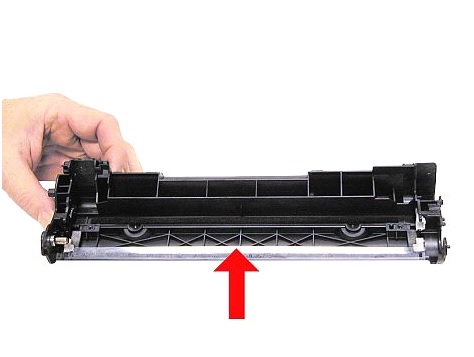

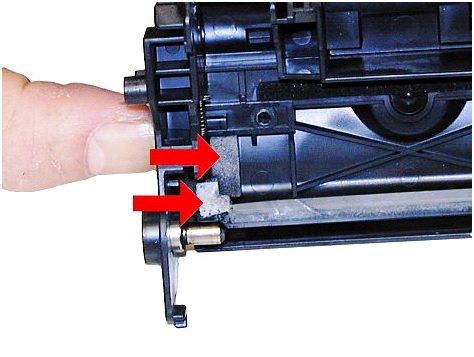

Очистите весь отработанный тонер / бумажную пыль из бункера. Будьте осторожны, чтобы не повредить уплотнительное лезви, расположенное рядом с лезвием очистки. Если уплотнительное лезвие согнуто каким-либо образом, тонер просочится. См. Рисунки 10 и 11

Установите лезвие очистки (ракель) и 2 винта. См. Рисунок 12

Установите очищенный вал первичного заряда. Поместите небольшое количество токопроводящей смазки на черную сторону держателя вала. См. Рисунок 13

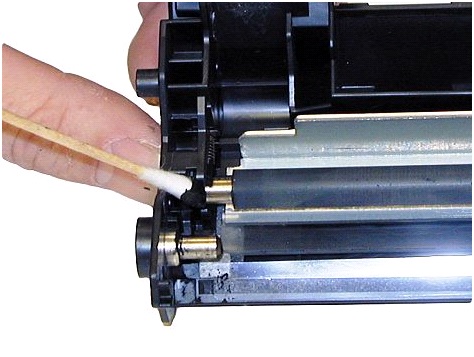

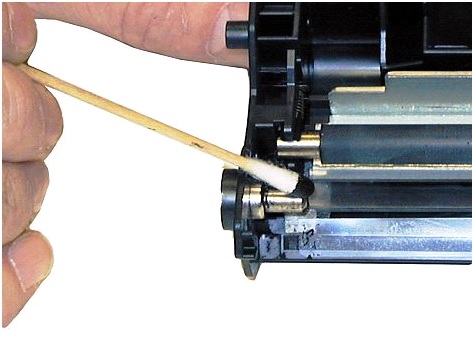

Поместите небольшое количество проводящей смазки на металлическую ось барабана. См. Рисунки 14

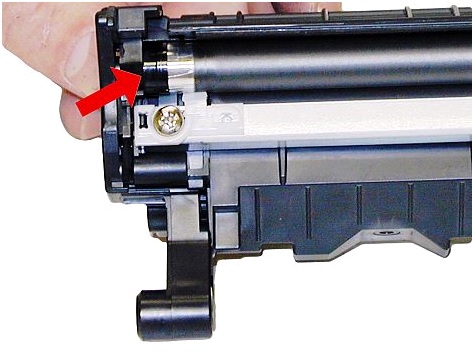

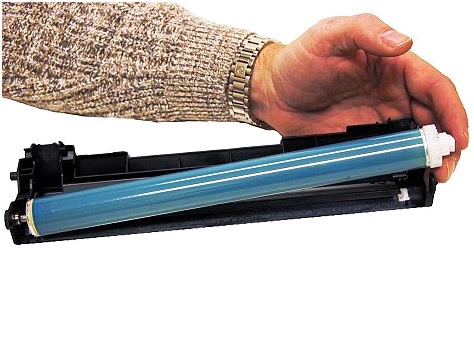

Установите фотобарабан. См. Рис. 15

Отложите половинку картриджа с бункером отработки.

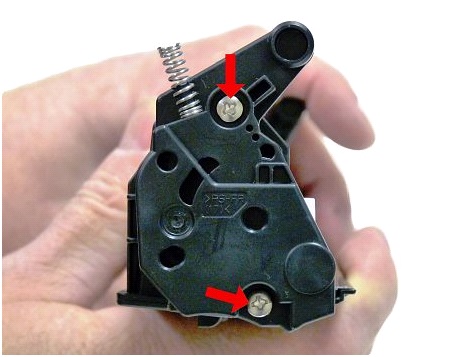

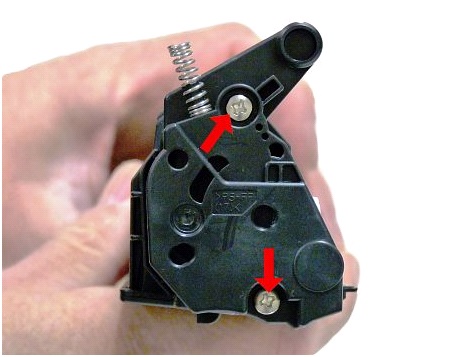

На правой стороне бункера с тонером снимите два винта и торцевую крышку. См. Рисунок 16

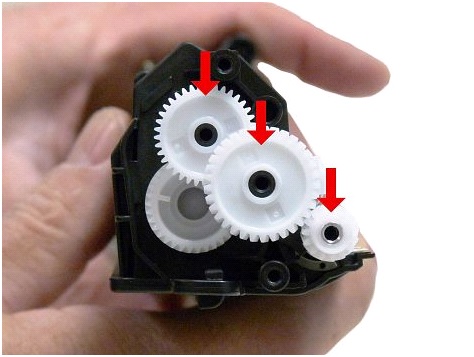

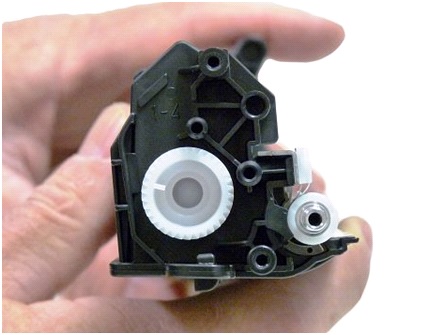

Снимите шестерни с бункера, как показано на рисунке; Оставьте большой шнек на месте. См. Рисунки 17 и 18

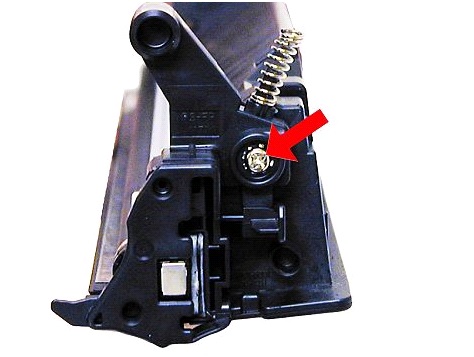

Снимите один винт и опустите его с противоположной стороны. См. Рисунок 19

Снимите магнитный вал. Будьте осторожны с втулками! Они очень хрупкие. См. Рисунки 20 и 21

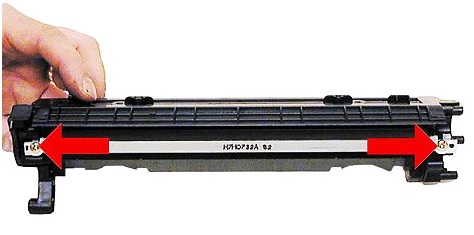

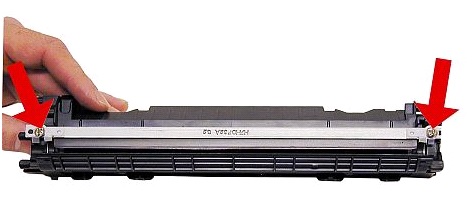

Открутите два винта с дозирующего лезвия. См. Рисунок 22

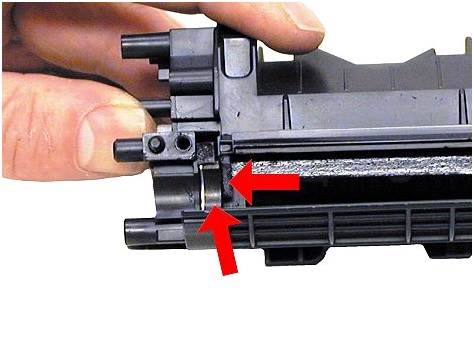

Очистите бункер от оставшегося тонер. Удостоверьтесь что уплотнители полностью чистые. См. Рисунок 23

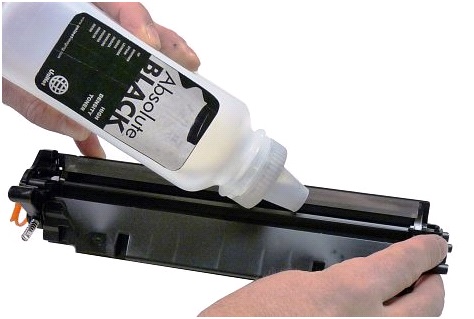

Заполните бункер тонером. См. Рисунок 24

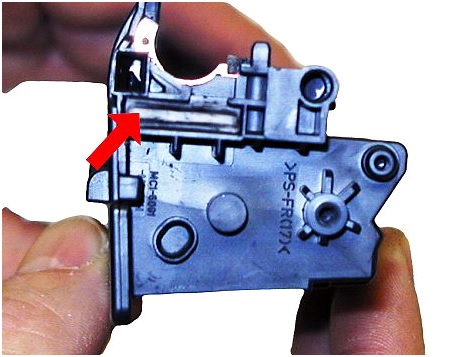

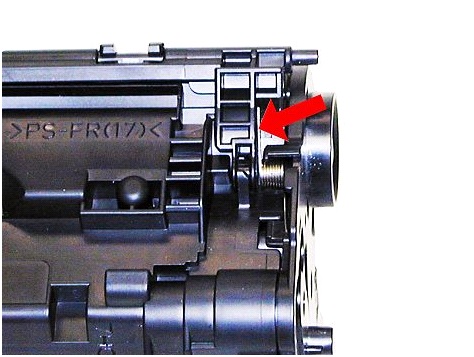

Когда уплотнение станет доступным снимите пробку штока уплотнения и установите чеку. Вытащите хвост через отверстие. Установите вилку. См. Рисунки 25 и 26

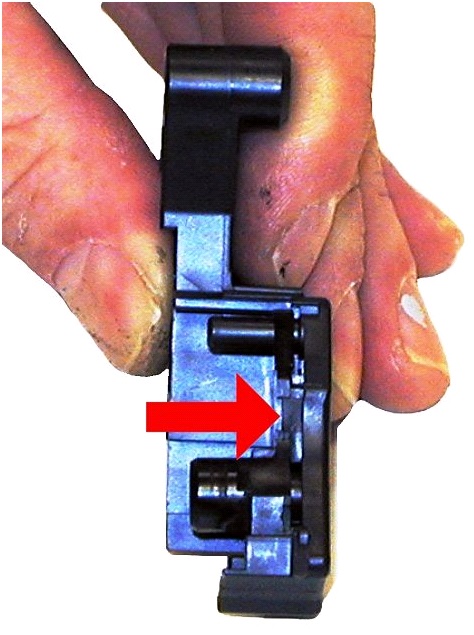

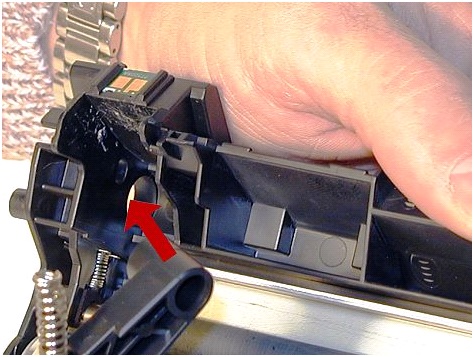

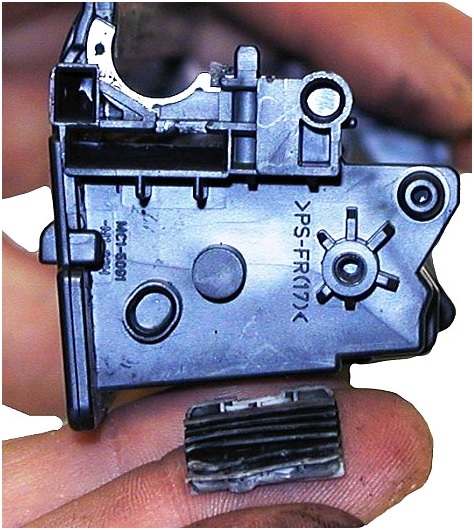

Установите левую боковую заглушку и винт. Убедитесь, что контактный элемент установлен правильно на торцевой крышке. См. Рисунки 27 и 28.

Установите накладки и два винта. См. Рис. 29

23) Сначала установите сторону с черной втулкой магнитного вала. Поверните ролик до тех пор, пока ключ сердцевины не зафиксируется на месте. См. Рисунок 30

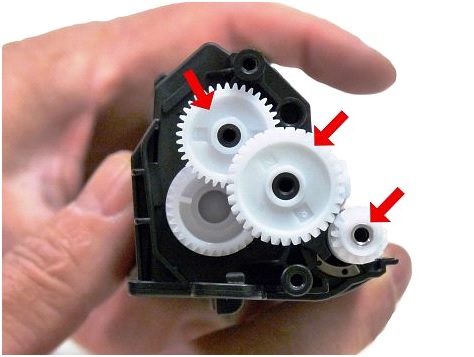

24) Установите шестерни, как показано на рисунке. См. Рис. 31

Установите торцевую крышку и винты. См. Рисунки 32

Соедините две половинки картриджа поместив бункер с отработкой в бункер для тонера. Сдвиньте их так, чтобы круглые петлевые штифты вписывались в соответствующие отверстия. См. Рисунки 33 и 34

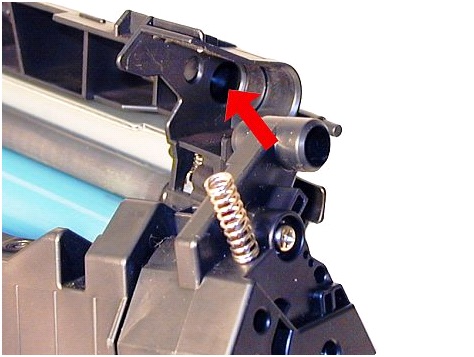

Установите пружины натяжения бункера на место. См. Рисунки 35 и 36

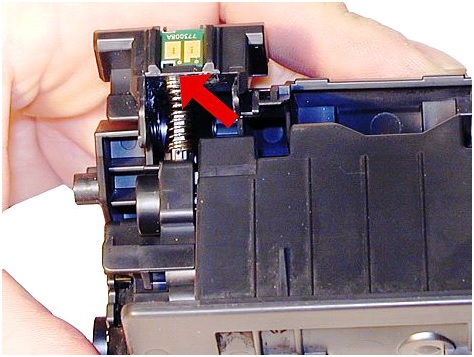

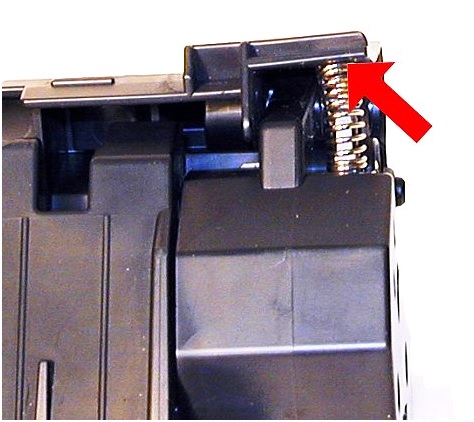

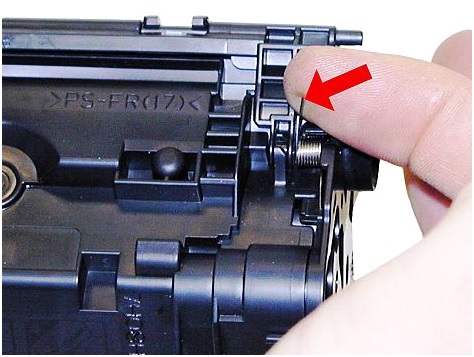

Установите торцевую крышку. Поднимите хвост пружины, чтобы поместить её на бункер. См. Рисунки 37 и 38

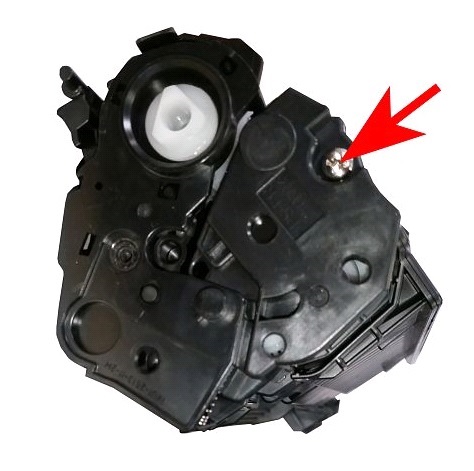

Поднимите хвост крышки барабана и зафиксируйте пружину. Установите винт в крышку. См. Рисунки 39 и 40

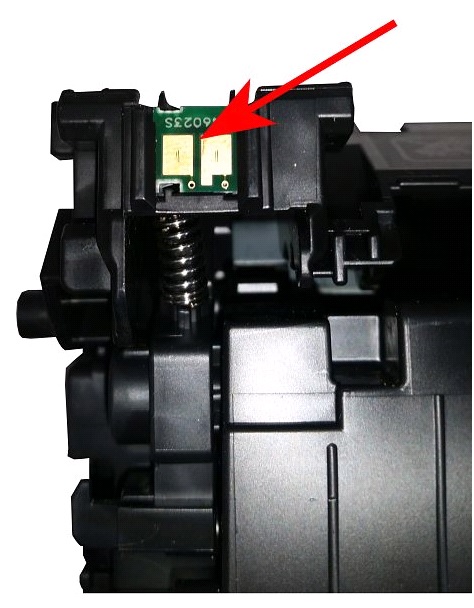

Замените чип. См. Рис. 41
