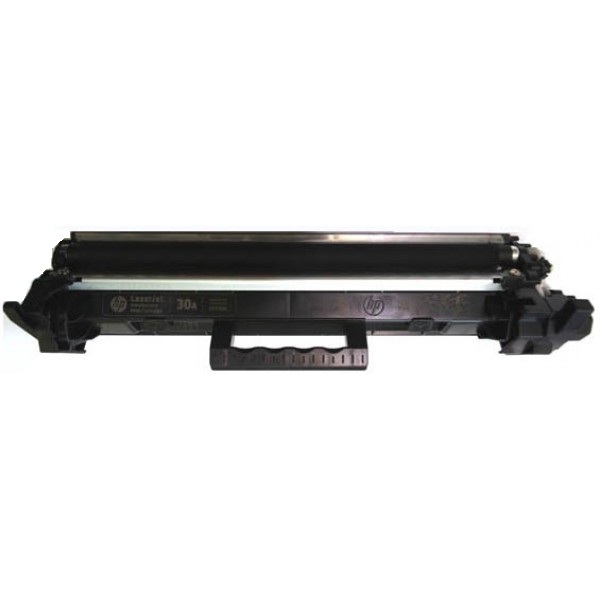

Інструкція із заправлення картриджа HP CF217 / CF218 / CF230 HP LaserJet Pro M102 / M129 / M130 / M203 / M227

Інструкція із заправлення картриджа HP CF217 / CF218 / CF230 HP LaserJet Pro M102 / M129 / M130 / M203 / M227

Ресурс, стр.	1400-1600
Относительно совместимый тонер:	HP M102 (CF217A)/ M203 (CF230A) / CP1215 / CP2025 / Xerox P8e
Масса тонера:	50-80
Чип:	JetIntelligence, работу не блокирует



Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП
Тонер совместимый с серией HP M102 (CF217A)/ M203 (CF230A) / CP1215 / CP2025 / Xerox P8e
Магнитный вал - HP M102 / M203 / M277 / CF217A / CF230A
Дозирующее лезвие - HP M102 / M203 / M277 / CF217A / CF230A

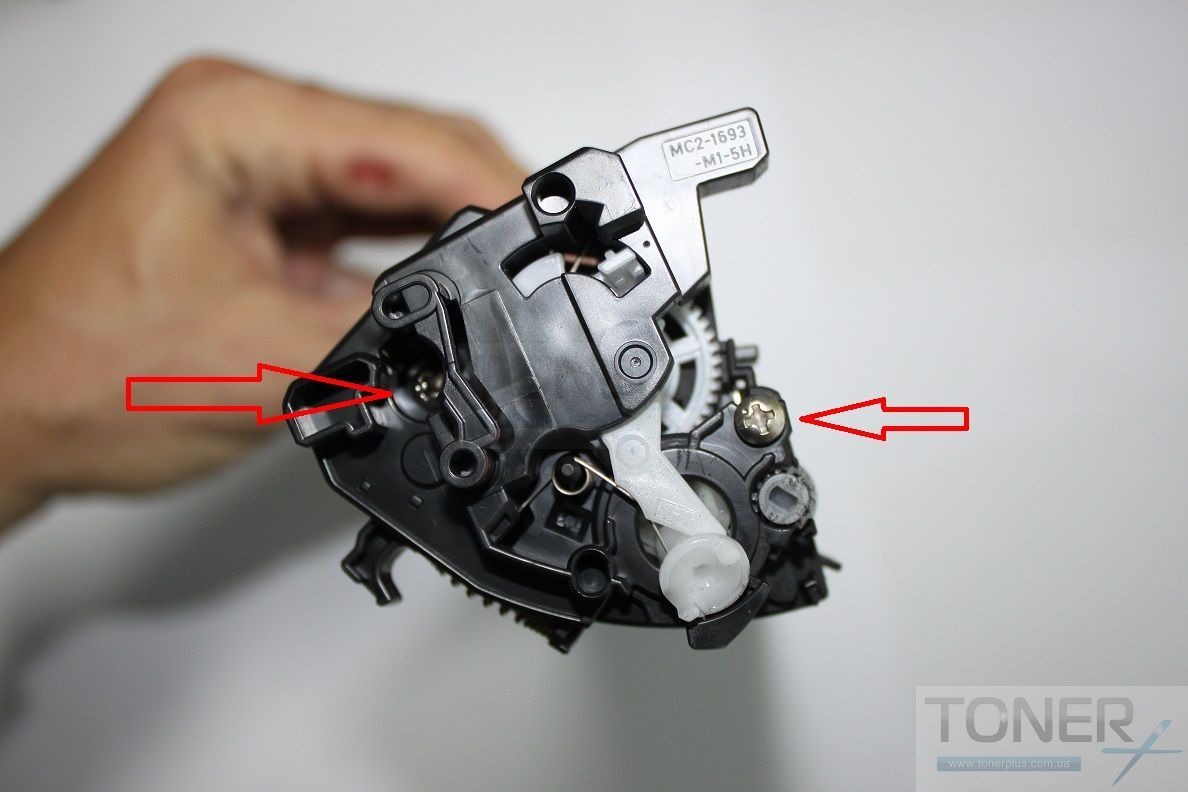

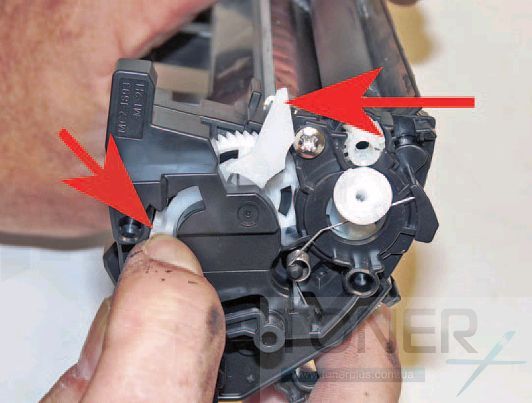

Затем нужно снять боковину которая держит магнитный вал, для этого есть два способы:

- Способ первый

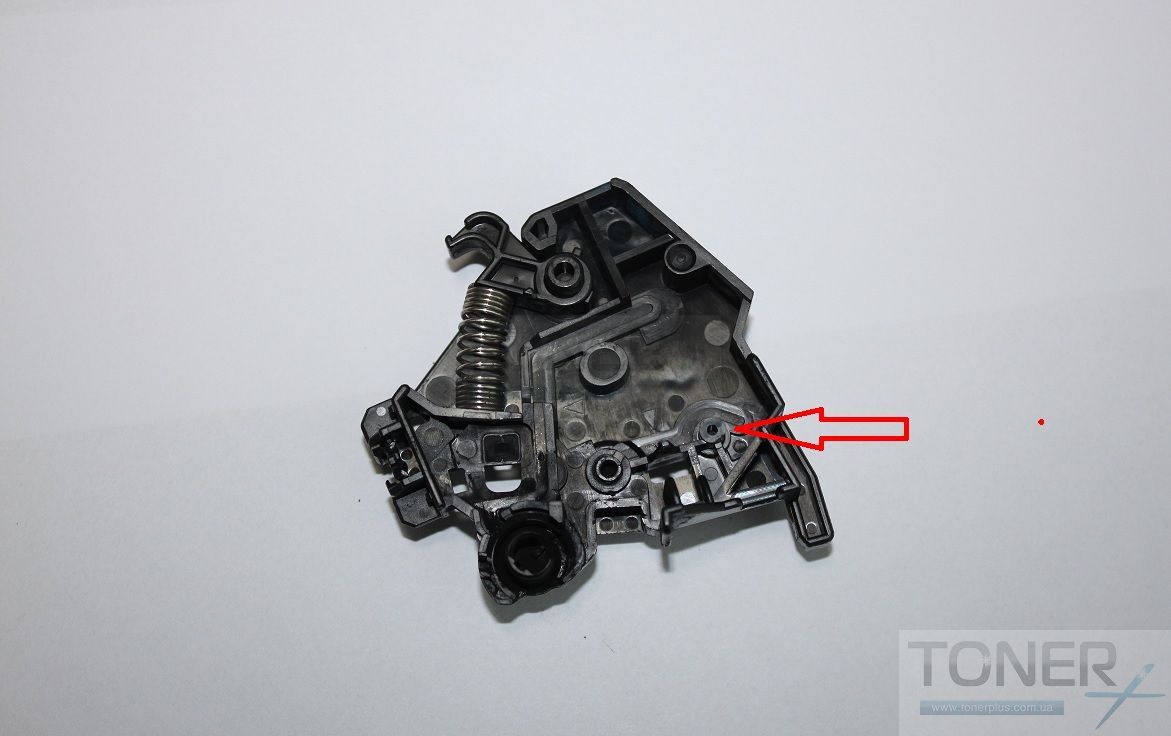

  Плоской отверткой попытайтесь какбы отогнуть эту боковину от корпуса. Дело в том, что с внутренней стороны ее фиксирует пластиковая перепонка (стрелкой указана на фото), но она легко сломается, и Вы сможете снять боковину.

- Способ второй

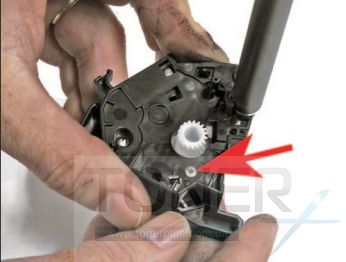

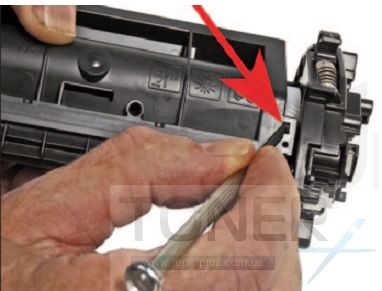

Нажмите на защелку (указано стрелкой на рисунке) и осторожно снимите боковинку.
ПРИМЕЧАНИЕ. Магнитный роликовый узел сойдет с торцевой крышки.

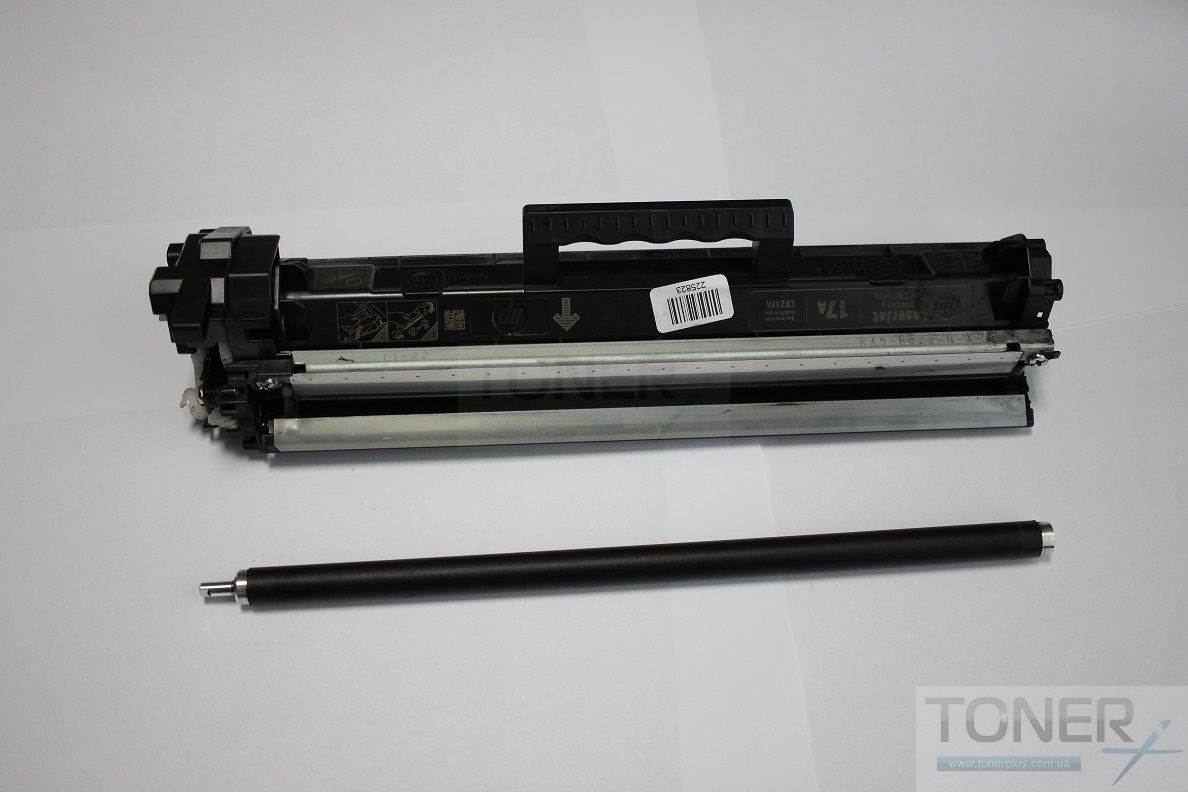

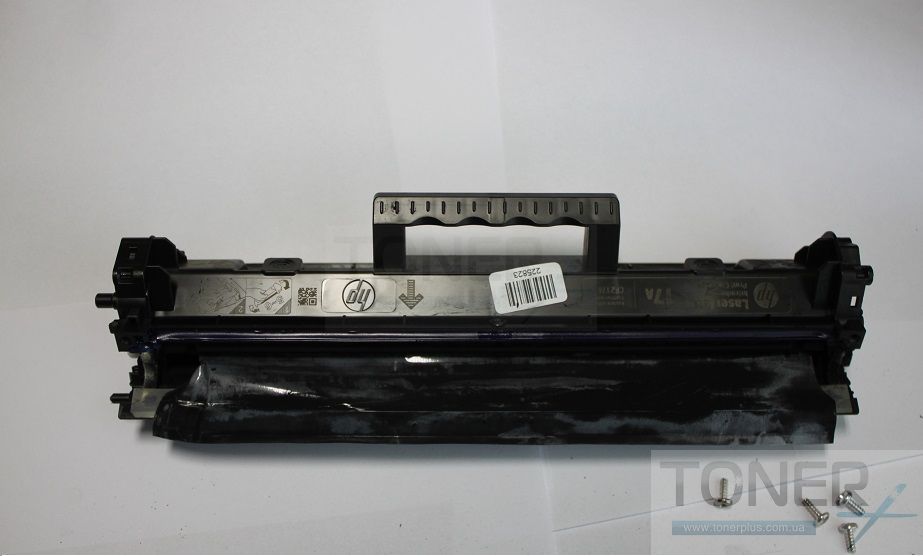

После извлеките из картриджа магнитный вал. Аккуратно очистите его при помощи ватного диска пропитанного в изопропиловом спирте от остатков тонера и бумажной грязи (для более удобной очистки выньте с магнитного вала магнитный сердечник). Далее осмотрите вал на наличие ссадин и дефектов, малейший дефект прорезиненного покрытия может привести к дефекту печати или к повреждению дозирующего лезвия

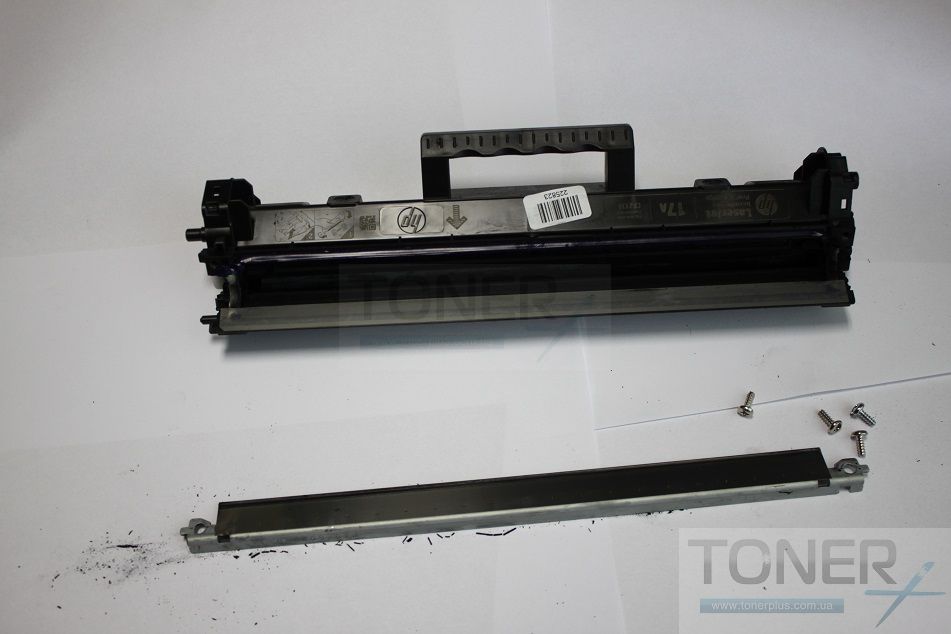

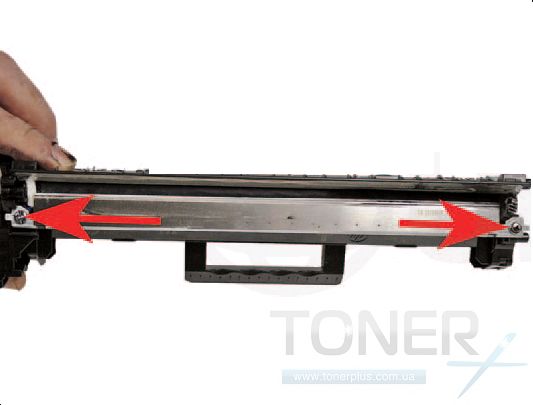

Открутите два винта на дозирующем лезвии.

ВНИМАНИЕ: левый и правый винт имеют разностороннюю резьбу, не сорвите её.

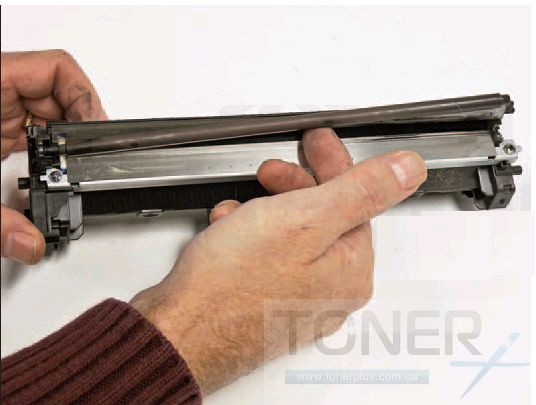

Снимите дозирующее лезвие и очистите его. Не повредите полиуретановый бортик.

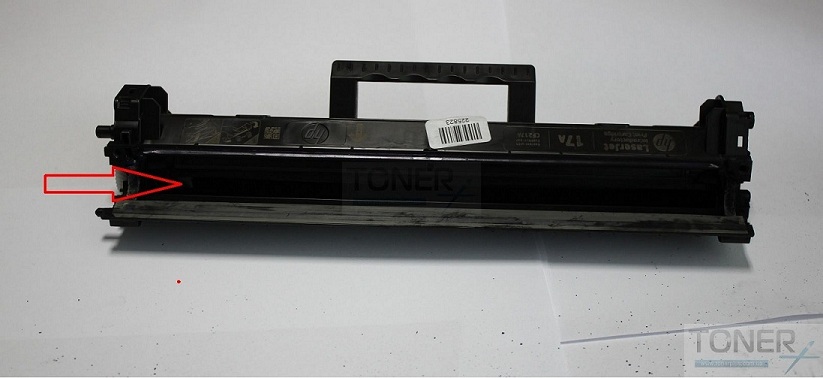

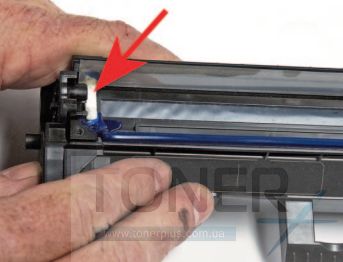

Под магнитным валом Вы можете обнаружить так называемую чеку (на рисунке ниже). Если таковая имеется, то ее нужно убрать.

Вычистите оставшийся тонер из бункера.

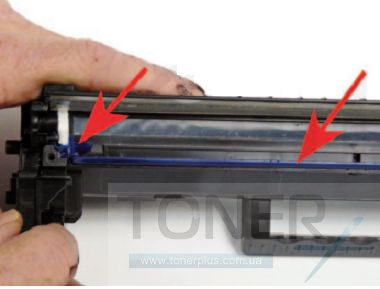

Следите чтоб тонер не попал на уплотнители, если он всё таки туда просыпался, вычистите его при помощи ватной палочки смоченной в изопропиловом спирте.

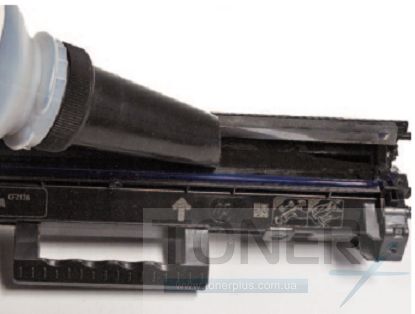

Засыпаем новый тонер в бункер

После заправки собираем все в обратном порядке.

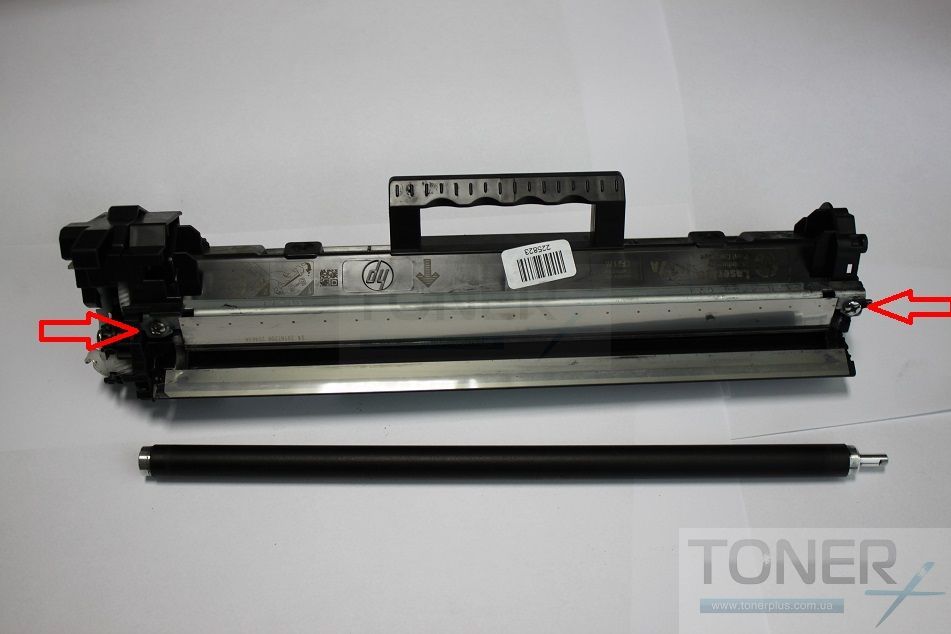

Ставим на место дозирующее лезвие и прикручиваем его двумя винтами.

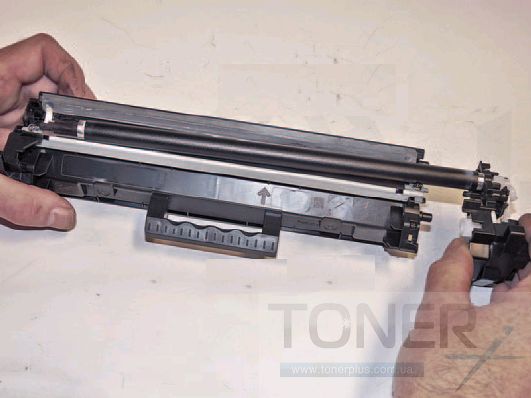

Ставим на место магнитный вал и прикручиваем крышку двумя винтами

Убедитесь, что два подпружиненных рычага свободно перемещаются

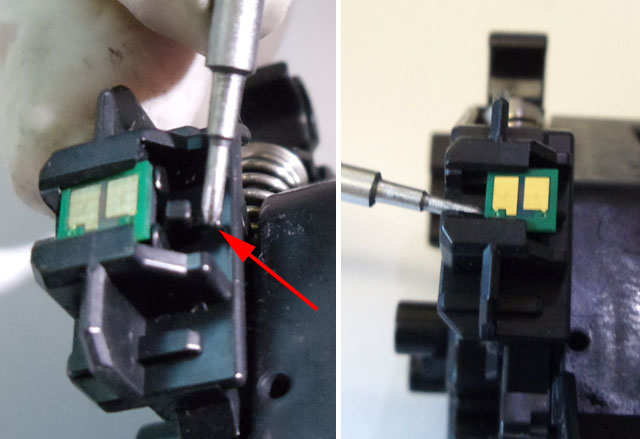

Меняем чип (Заменять чип не обязательно так как принтер роботу не блокирует)
Надавив на заградительный выступ, просто сдвигаем чип наружу

Картридж готов к роботе
