Інструкція із заправлення картриджа HP HP CE410A / 305A / CE411A / CE412A / CE413A, для аппаратов Pro 300 Color / M357 / M375nw / Pro 400 Color M475dw / MFP M475dn / M451dn / M451dw / M451nw

Інструкція із заправлення картриджа HP HP CE410A / 305A / CE411A / CE412A / CE413A, для аппаратов Pro 300 Color / M357 / M375nw / Pro 400 Color M475dw / MFP M475dn / M451dn / M451dw / M451nw

Ресурс, стр.	2200
Относительно совместимый тонер:	HP CLJ CP1025 / 1215 / 2025 / M251
Масса тонера:	60-80 грам
Чип:	Работу не блокирует, отключение через меню



Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка

Необходимые принадлежности:
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP CLJ CP1025 / 1215
Фотобарабан  - HP CP1215 или CB540A / CE320a / CF380A / CC530A / CE410A
Вал первичного заряда - CP1215 CC530A / CB540A / CF210
Чистящее лезвие  - CP1215 CC530A / CB540A / CF210
Вал переноса - CP1215 CC530A / CB540A / CF210
Дозирующее лезвие - CP1215 CC530A / CB540A / CF210

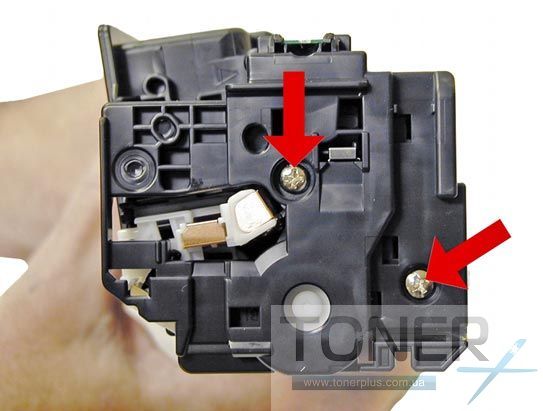

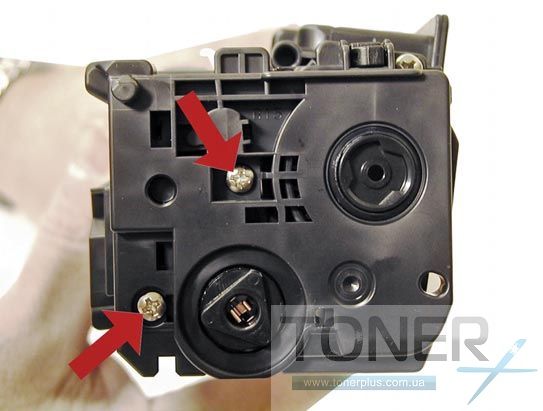

Откручиваем два винта с левой стороны и снимаем крышку.

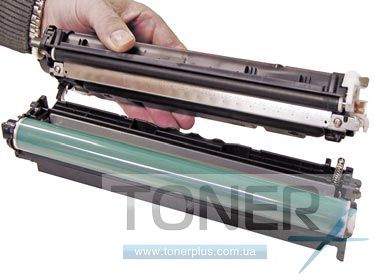

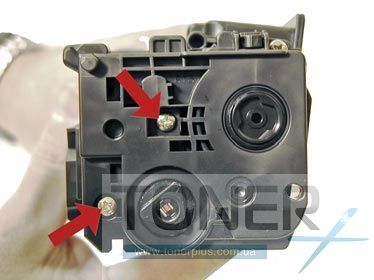

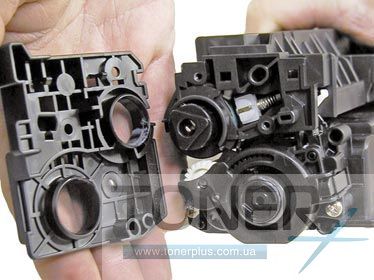

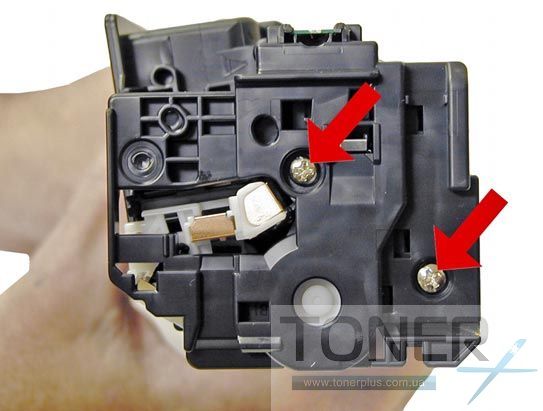

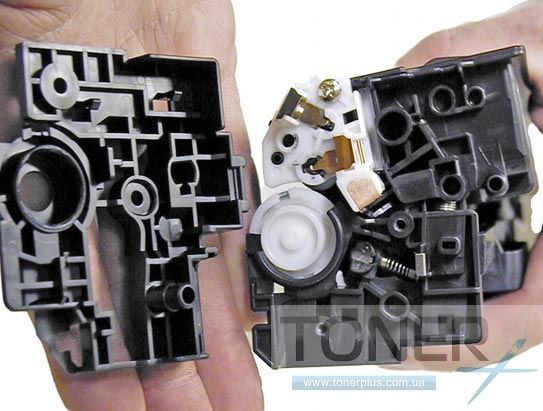

Затем откручиваем два винта справа, снимаем крышку и разбираем картридж на две части.

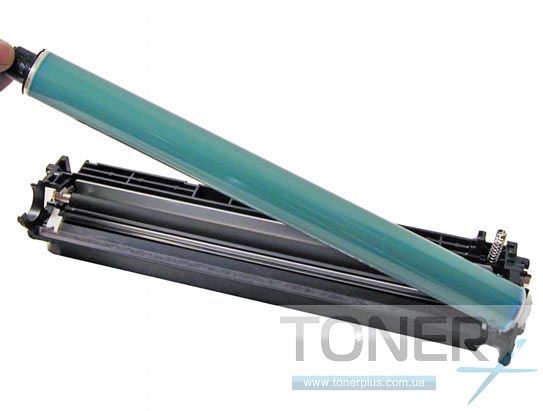

Берем нижнюю часть картриджа и снимаем фотобарабан и вал первичного заряда заряда.

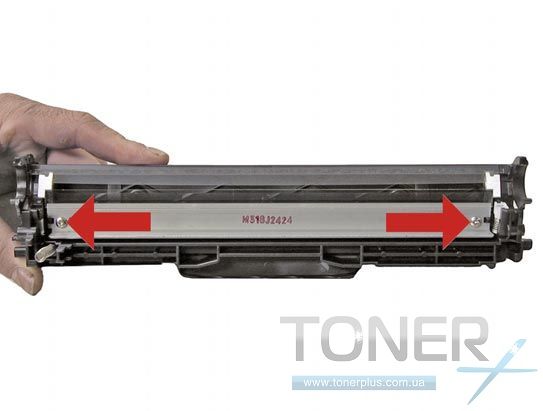

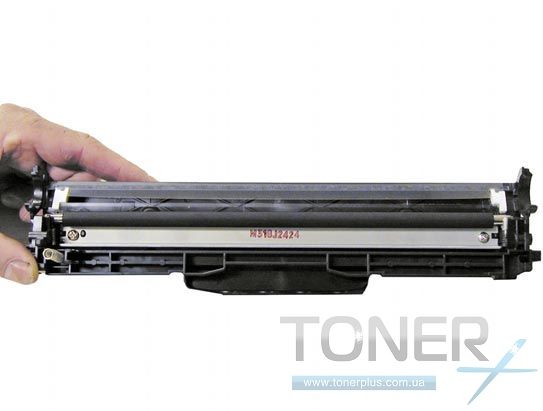

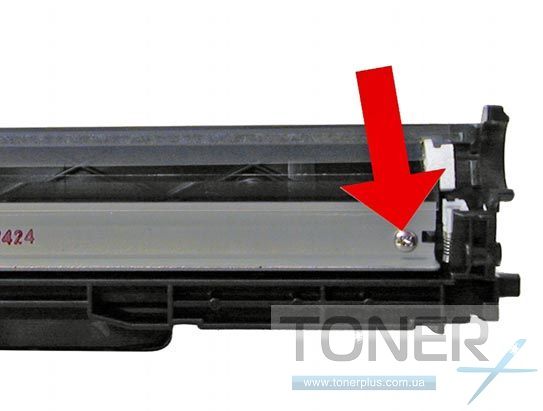

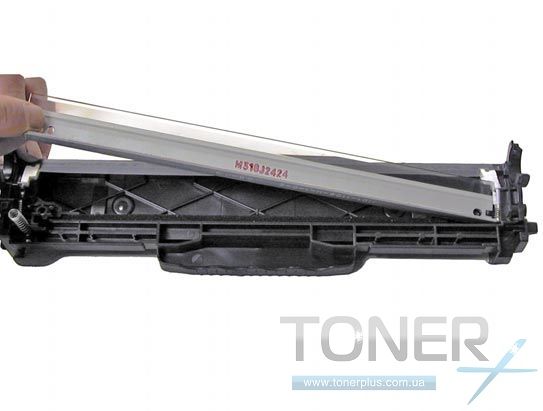

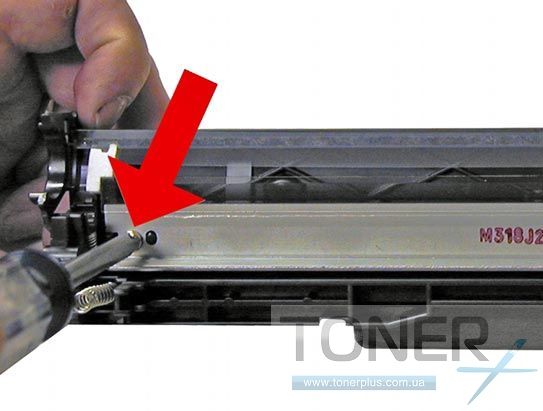

Затем откручиваем два винта и снимаем чистящее лезвие (ракель)

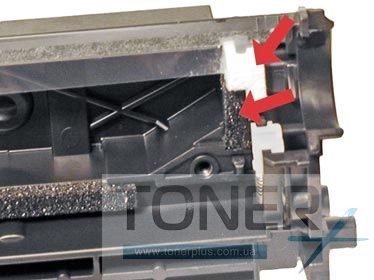

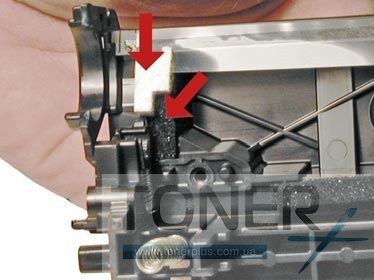

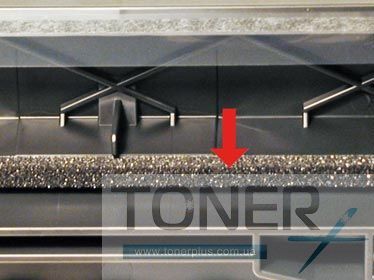

Тщательно удаляем отработанный тонер, сохраняя в чистоте уплотнители.

Ставим на место чистящее лезвие и фиксируем его винтами.

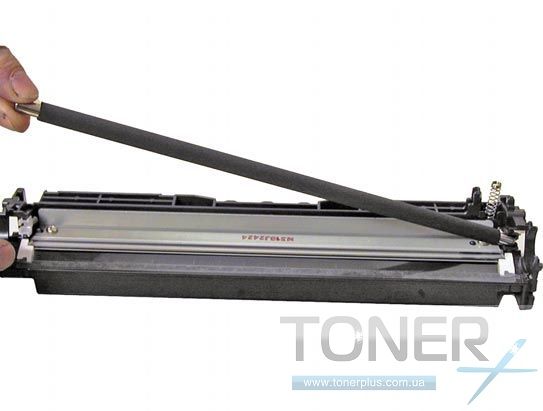

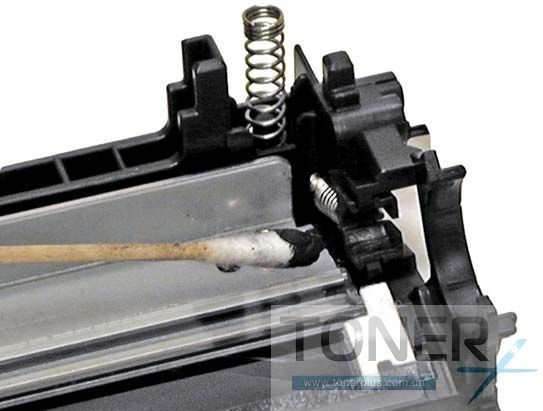

Наносим токопроводящую смазку на втулку черного цвета и устанавливаем вал первичного  заряда.

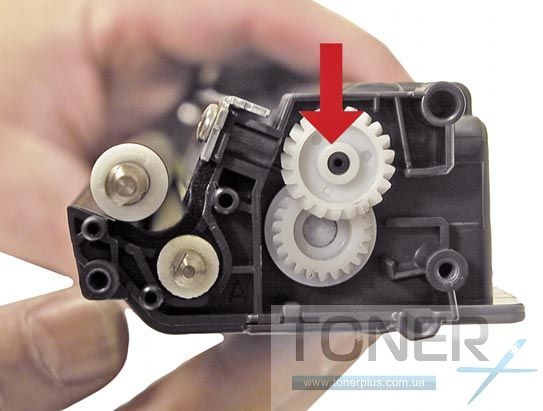

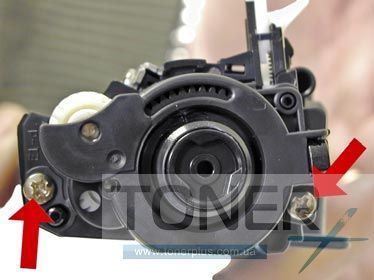

Переходим ко второй части картриджа: Откручиваем слева два винта и снимаем крышку и шестерни.

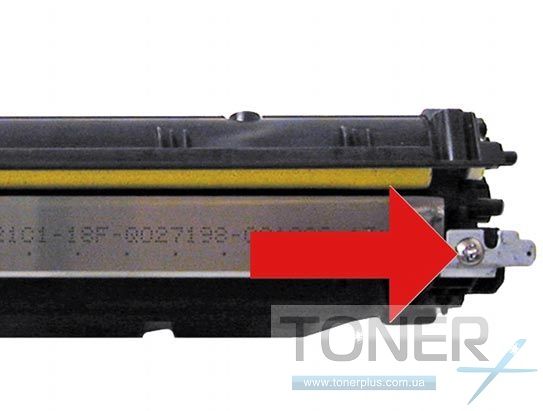

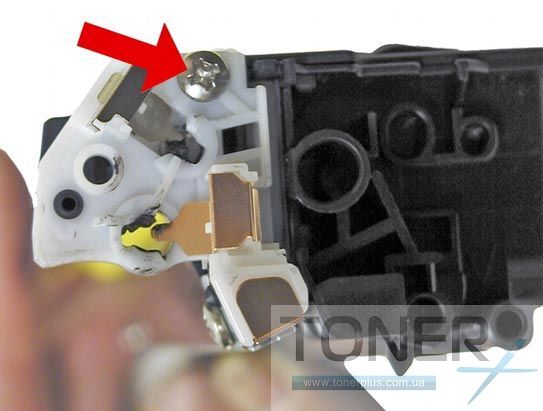

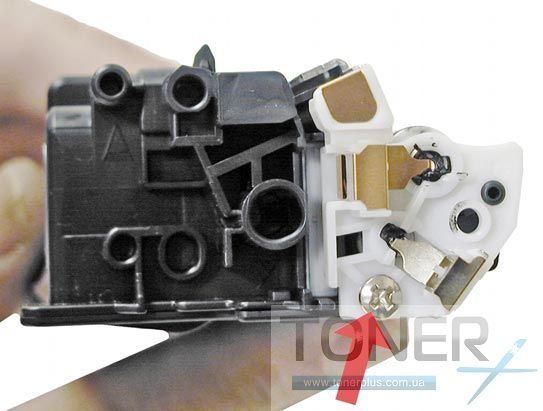

Теперь откручиваем один винт справа, снимаем крышку и вал переноса.

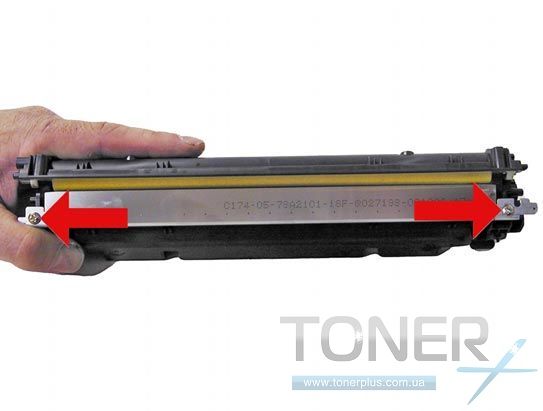

Откручиваем два винта, снимаем дозирующее лезвие и тщательно вычищаем остатки старого тонера.

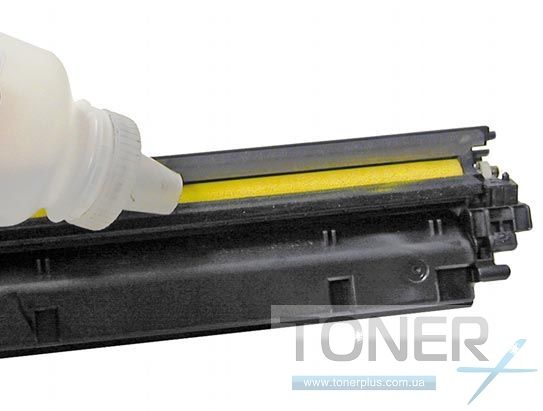

Засыпаем новый тонер. Для HP 305A CE410A / HP 305X CE410X - 80 / 115 грамм, для HP 305A CE411A / HP 305A CE412A / HP 305A CE413A - 60 грамм.

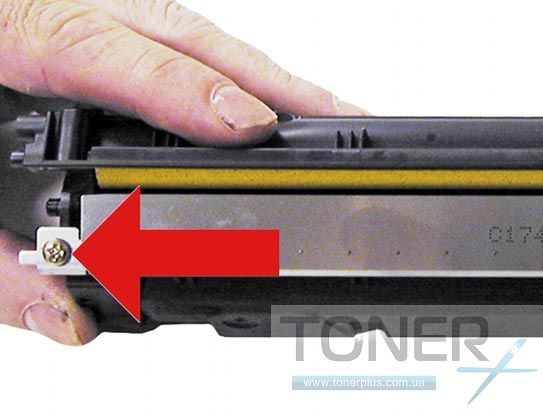

Ставим на место дозирующее лезвие, предварительно протерев его сухой чистой тряпкой и фиксируем его винтами.

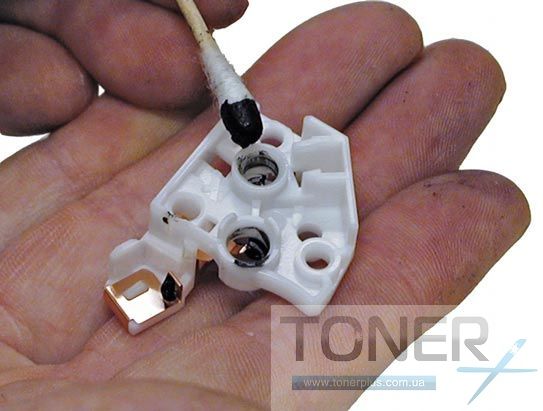

Наносим токопроводящую смазку на правую крышку и ставим ее на место.

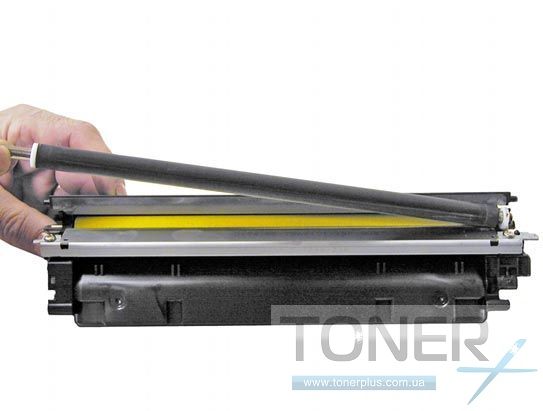

Ставим на место вал переноса, предварительно протерев его сухой чистой тряпкой.

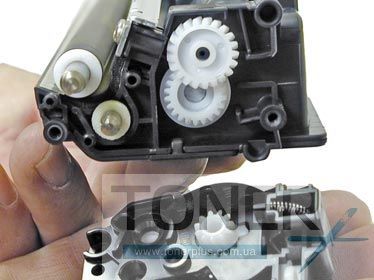

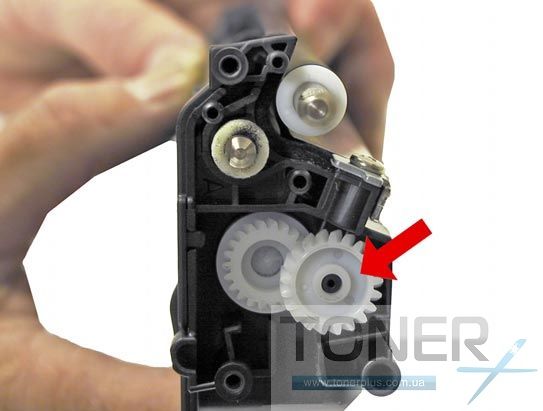

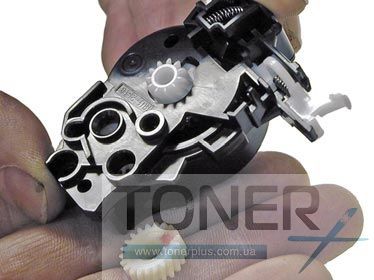

Устанавливаем шестерни, затем левую крышку и фиксируем ее винтами.

Прокручиваем от себя вал переноса с помощью шестерни и следим за слоем тонера на нем. Тонер должен быть ровно нанесен по всей поверхности, без полос и пропусков.

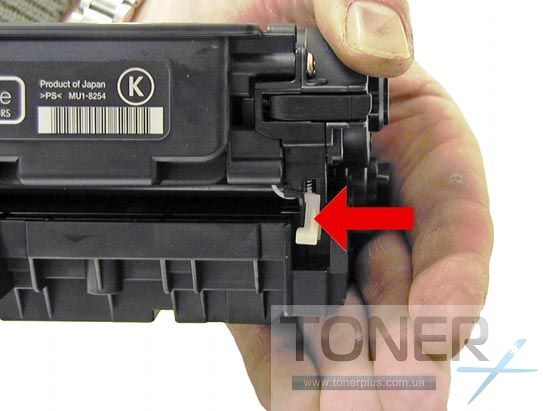

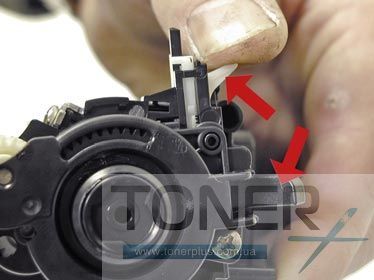

Проверяем работу датчика. Нажмите на белый выступ - Справа должен выехать черный рычаг.

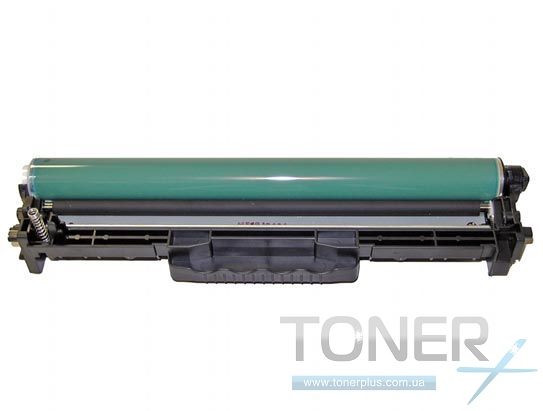

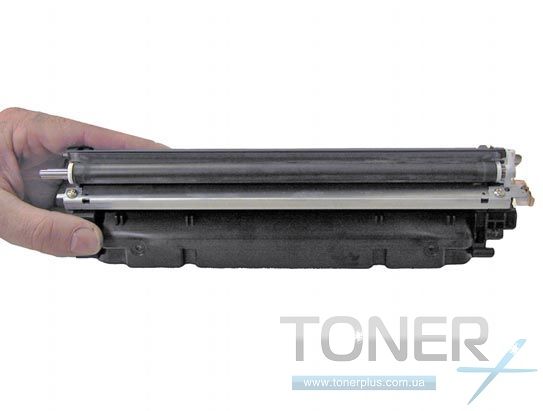

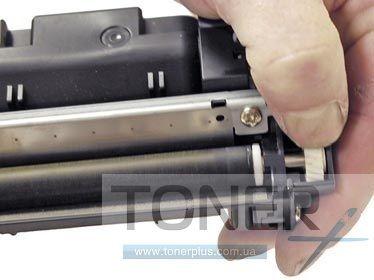

Устанавливаем на второй половине картриджа фотобарабан и соединяем обе части.

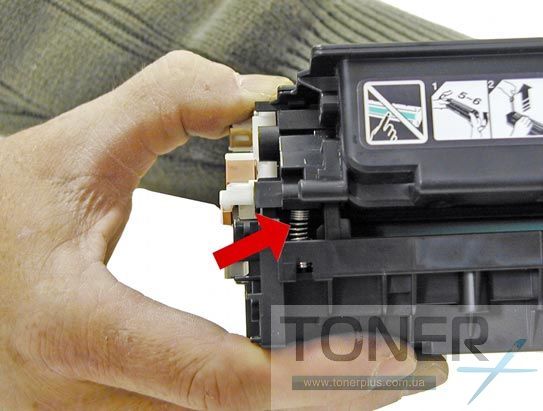

Проследите, чтобы пружина и белый рычаг встали на свои места.

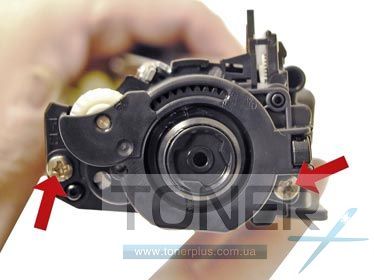

Одеваем боковые крышки и фиксируем их винтами.

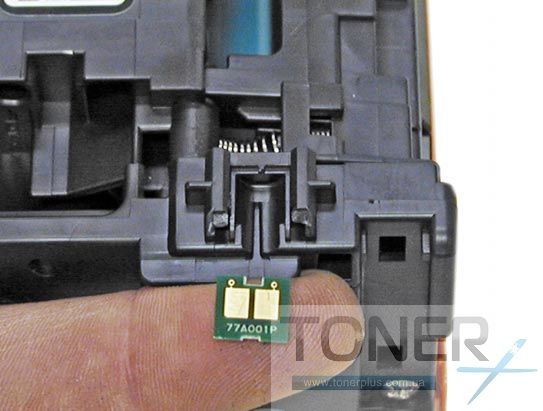

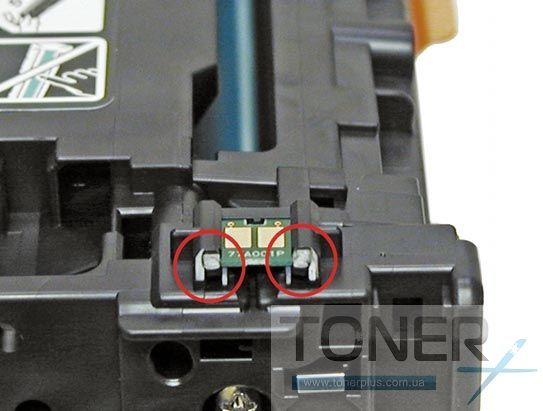

Меняем чип (Чип менять не обязательно).

Картридж готов к работе.
