Інструкція із заправлення картриджа HP CE320A / CE321A / CE322A / CE323A / №128A Color LaserJet CP1525 / CM1415

Інструкція із заправлення картриджа HP CE320A / CE321A / CE322A / CE323A / №128A Color LaserJet CP1525 / CM1415

Ресурс, стр.	2000
Относительно совместимый тонер:	CP1025/1215/1525/2025
Масса тонера:	40-55 грам
Чип:	Работу не блокирует, но расколибровка цветов



Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка

Необходимые принадлежности:
Присыпка барабана (тальк)
Одноразовая тряпчастая салфетка или ватные диски
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP CLJ CP1025 / 1215 / 1525
Фотобарабан  - HP CP1215 или CB540A / CE320A / CC530A / CE410A
Вал первичного заряда - CP1215   CE320A / CB540A / CF210
Чистящее лезвие  - CP1215 CE320A / CB540A / CF210
Вал переноса - CP1215 CE320A / CB540A / CF210
Дозирующее лезвие - CP1215 CE320A / CB540A / CF210

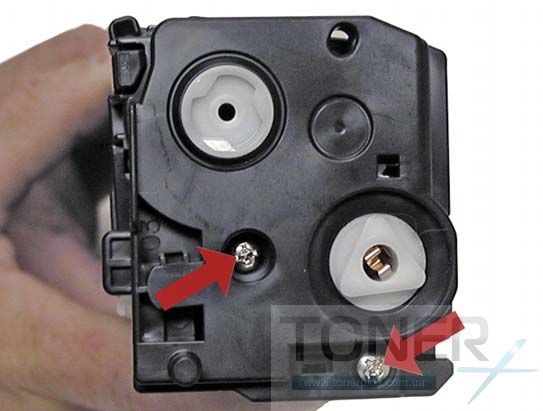

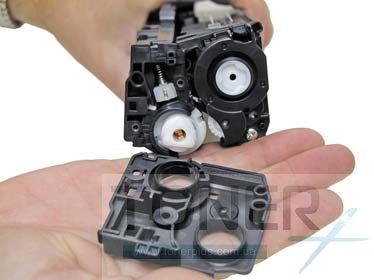

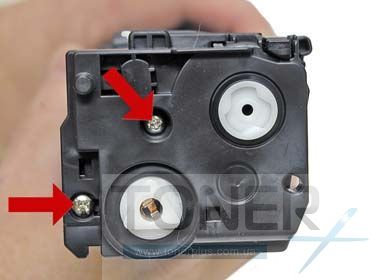

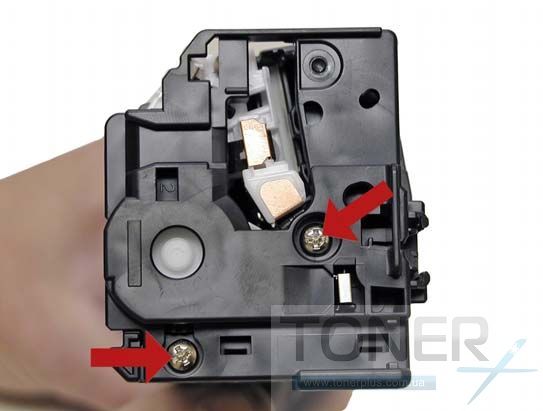

Откручиваем два винта с левой стороны и снимаем крышку.

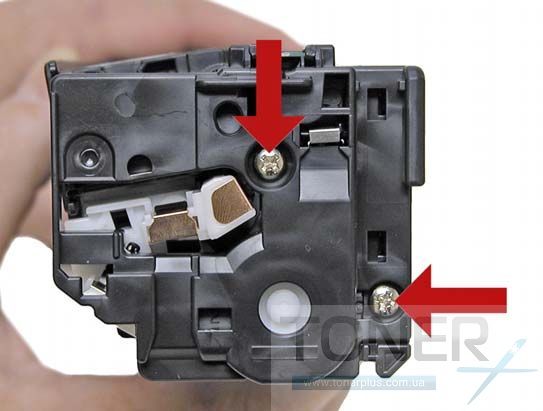

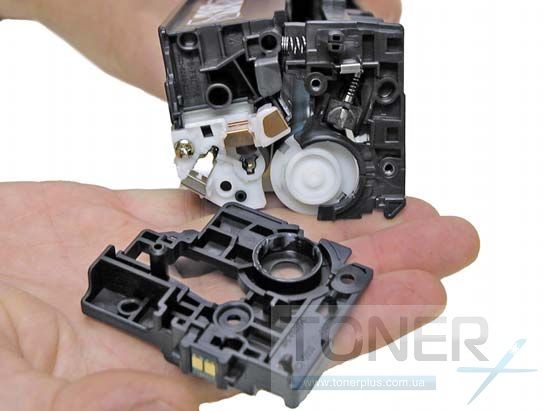

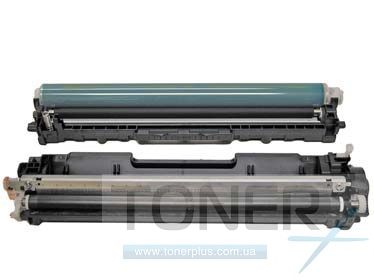

Затем откручиваем два винта справа, снимаем крышку и разбираем картридж на две части.

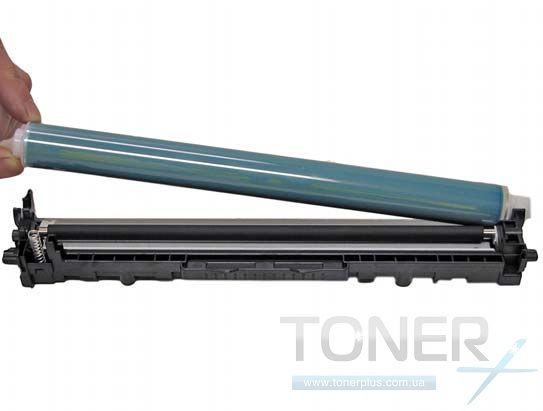

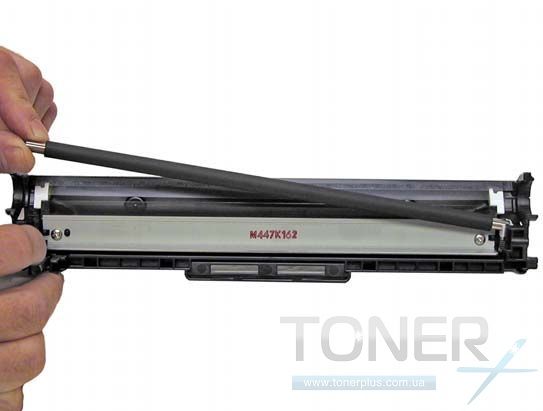

Берем верхнюю часть картриджа и снимаем фотобарабан и вал первичного заряда. Вал первичного заряда тщательно моем от остатков тонера и бумажной грязи

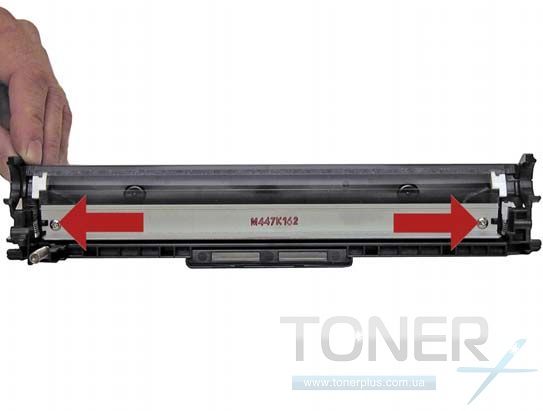

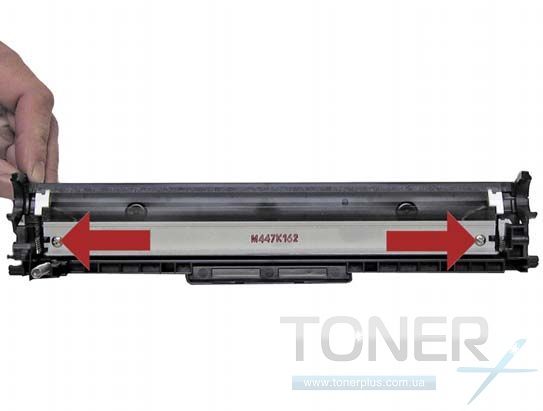

Затем откручиваем два винта и снимаем лезвие очистки. Лезвие моем и внимательно осматриваем силиконувую кромку на наличие садин и дефектов

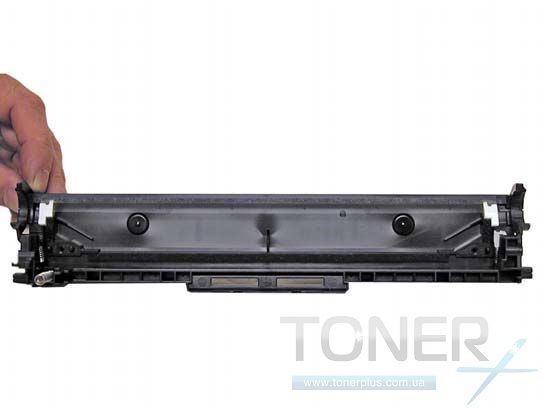

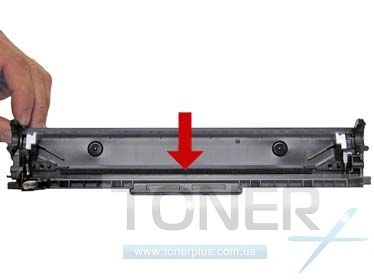

Тщательно удаляем отработанный тонер, сохраняя в чистоте уплотнители.

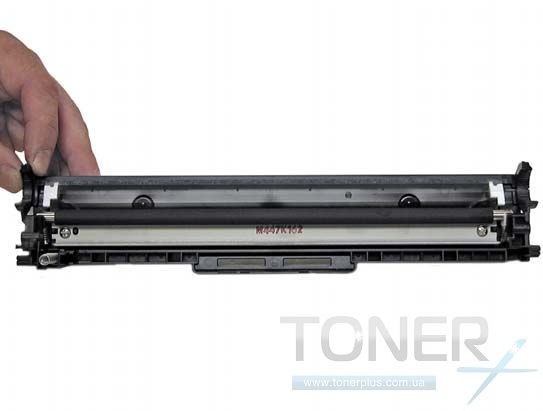

Ставим на место лезвие очистки и фиксируем его винтами.

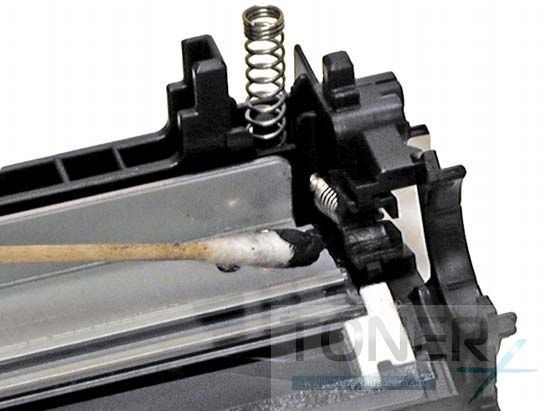

Наносим токопроводящую смазку на втулку черного цвета и устанавливаем ролик заряда.

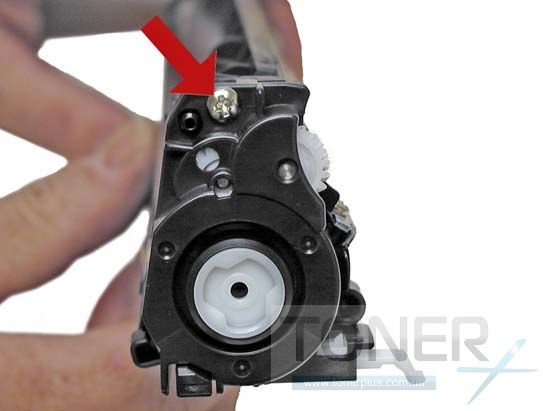

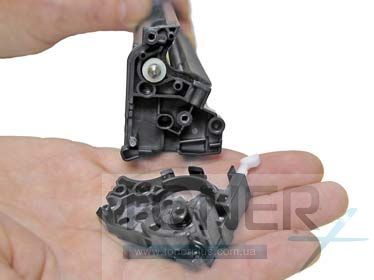

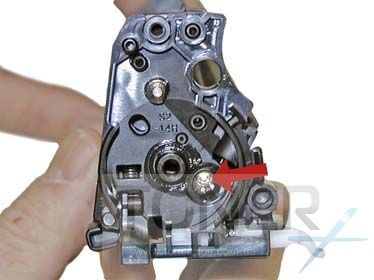

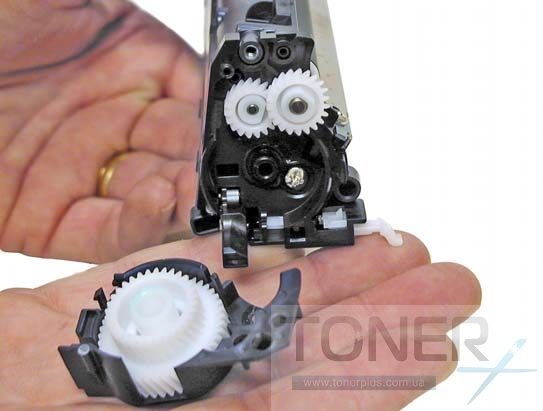

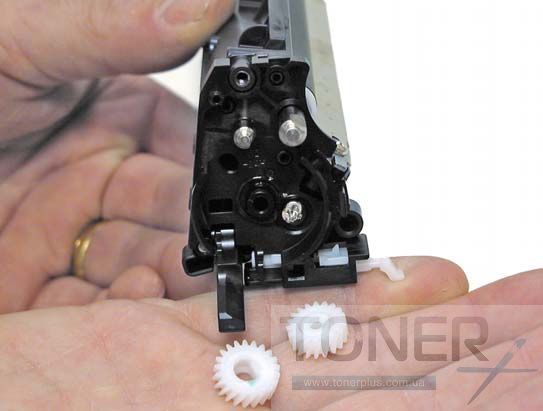

Переходим ко второй части картриджа: Откручиваем слева один винт и снимаем крышку и шестерни.

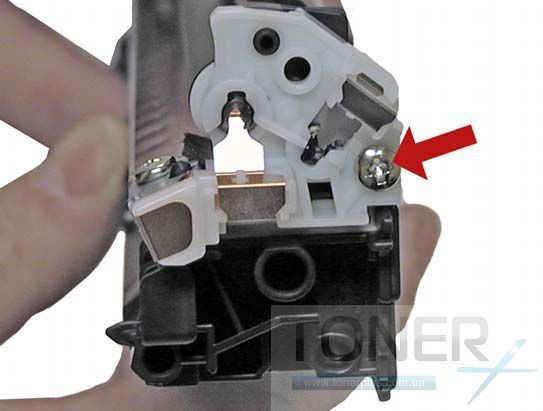

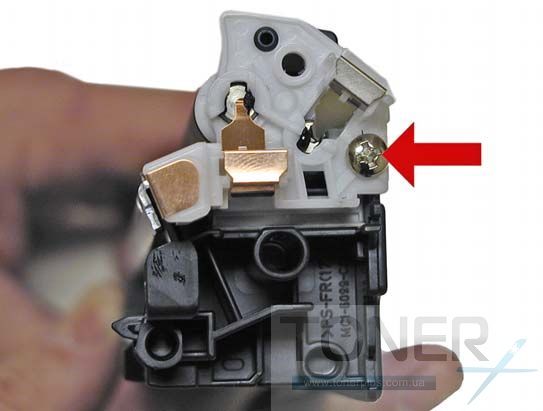

Теперь откручиваем один винт справа, снимаем крышку и вал переноса. Вал переноса моем изопропиловым спиртом от тонера.

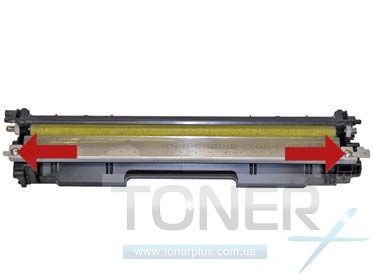

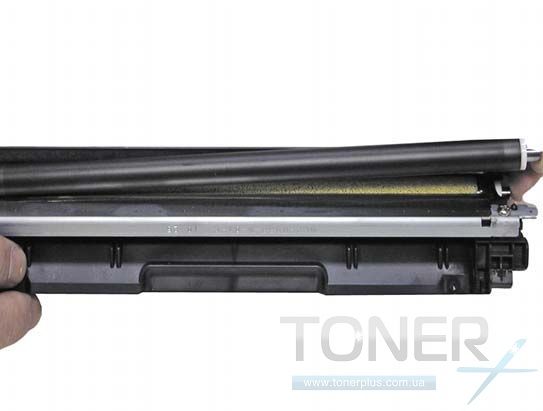

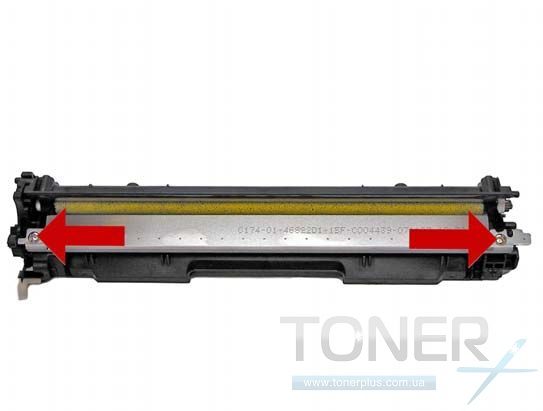

Откручиваем два винта, снимаем дозирующее лезвие и тщательно вычищаем остатки старого тонера. Тонер лучше вычищать с помощью тонерного пылесоса или компресора

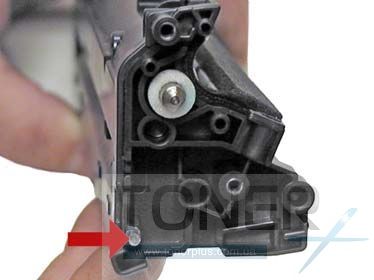

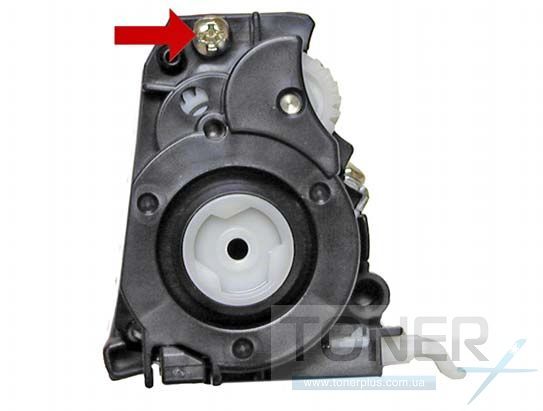

Откручиваем еще один винт слева и снимаем вторую крышку. Один из крепежей приклеен - обломайте его, это легко зделать окуратно приподнимая крышку маленькой плоской отвёрткой.

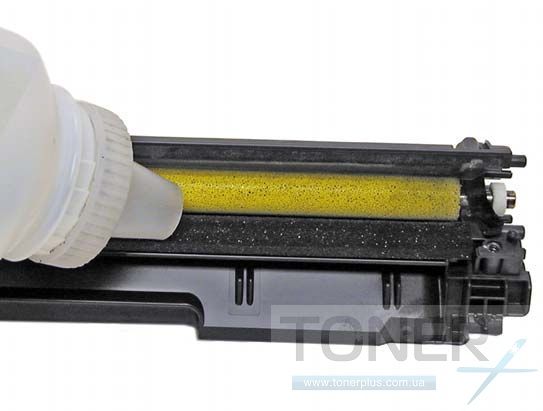

Засыпаем новый тонер. Для CE320A - 65 грамм, для CE321A / CE322A / CE323A - 50 грамм.

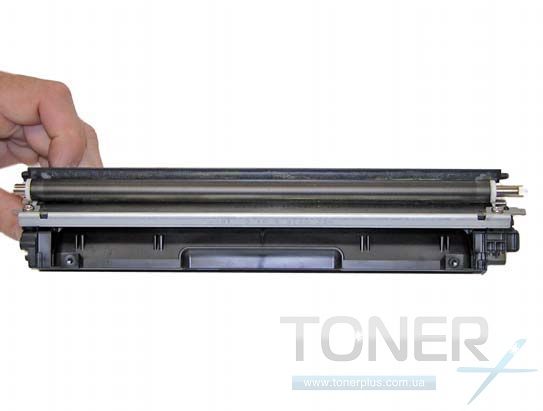

Ставим на место дозирующее лезви, предварительно протерев его сухой чистой тряпкой и фиксируем его винтами.

Ставим на место вал переноса.

Одеваем левую крышку и фиксируем ее винтом.

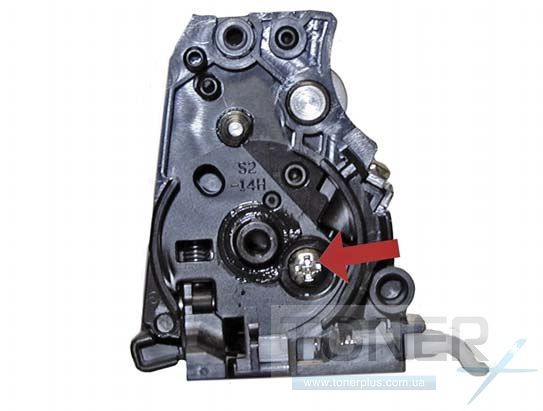

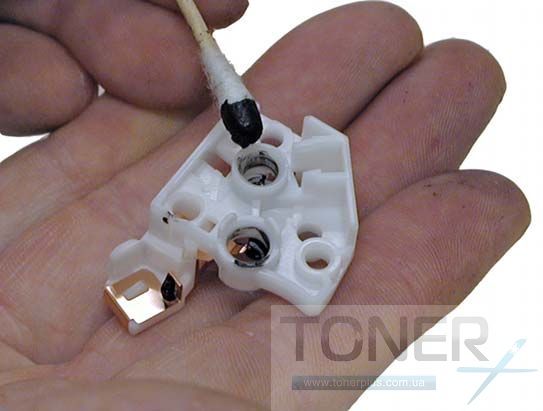

Наносим токопроводящую смазку на правую крышку и тоже ставим ее на место.

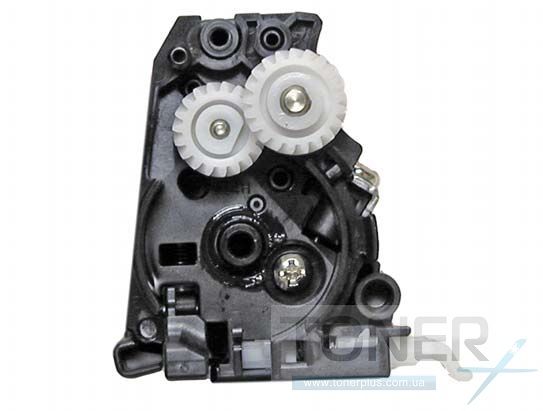

Одеваем слева шестерни и еще одну крышку.

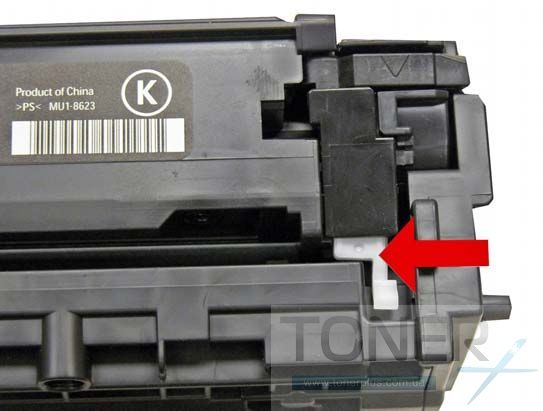

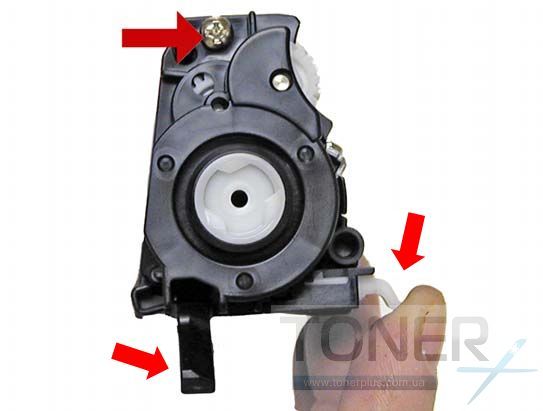

Проверяем работу датчика. Нажмите на белый выступ - Снизу должен выехать черный рычаг.

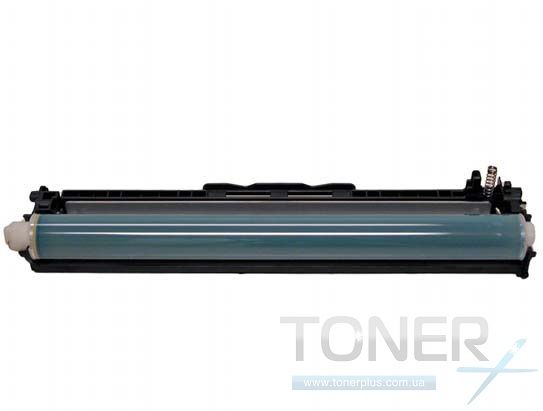

Устанавливаем на второй половине картриджа фотобарабан и соединяем обе части.

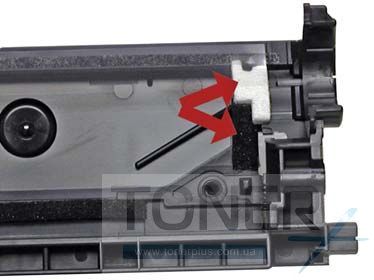

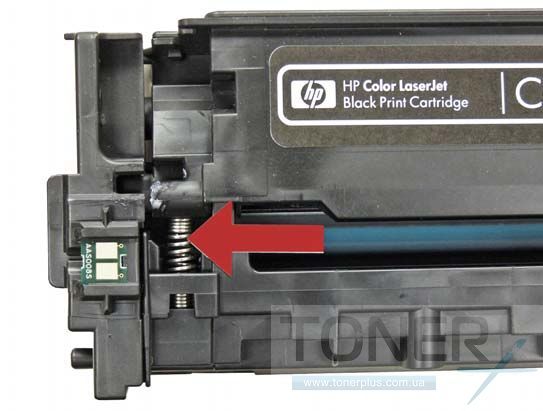

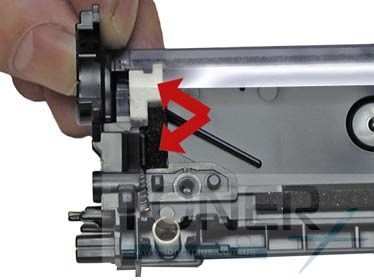

Проследите, чтобы пружина и белый рычаг встали на свои места.

Одеваем боковые крышки и фиксируем их винтами.

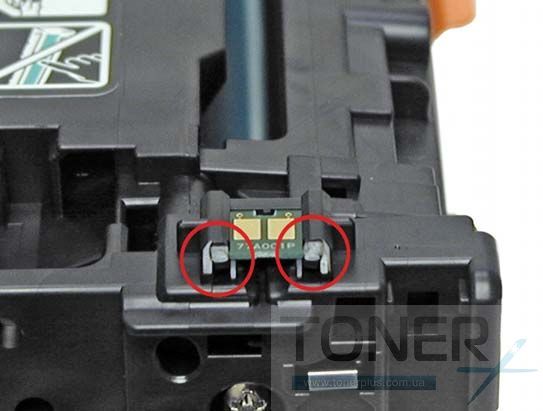

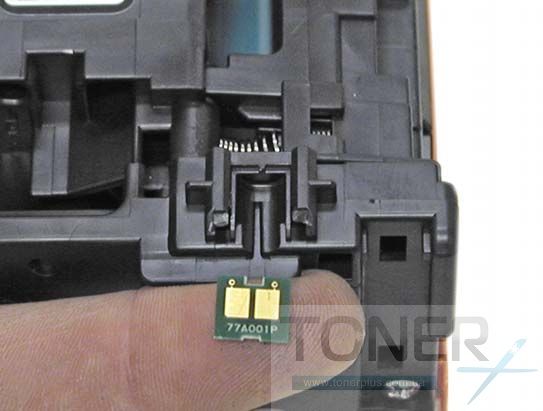

Меняем чип (Чип менять необязательно, работу принтера он не блокирует).

Картридж готов к работе.
