Інструкція із заправлення картриджа HP Color LaserJet M750 / CP5525 / CP5520 / CE270A / CE271A / CE272A / CE273A

Інструкція із заправлення картриджа HP Color LaserJet M750 / CP5525 / CP5520 / CE270A / CE271A / CE272A / CE273A

Ресурс, стр.	13500
Относительно совместимый тонер:	CP1215/2025/3525 /4525/5225/M251/M351/M551/M680/M855
Масса тонера:	250-380 грамм
Чип:	работу не блокирует, но хранит настройки цветовых параметров

Картриджи, используемые в этих машинах:
CE270A (черный) 13 500 страниц
CE271A (голубой) 15 000 страниц
CE273A (пурпурный) 15 000 страниц
CE272A (желтый) 15 000 страниц

Необходимые инструменты:

Пылесос для тонера
Маленькая плоская отвертка
Крестообразная отвертка
Канцелярский нож
Плоскогубцы
Кусачки

Необходимые принадлежности:
Присыпка фотобарабана (тальк)
Одноразовая тряпчастая салфетка (ватный диск)
Токопроводящая смазка
Изопропиловый спирт
Ватные палочки

Совместимость ЗИП

Тонер совместимый с серией HP CLJ CP1225 / 3525 / Enterprise Pro 700 Series
Фотобарабан  - HP CP5225 / Enterprise Pro 700 Canon LBP-9600 / 9500 / 9100, CE270A / CE740A
Вал переноса - HP CP5225 / Enterprise Pro 700 Canon LBP-9600 / 9500 / 9100, CE270A / CE740A
Вал первичного заряда - HP CP5225 / Enterprise Pro 775 Canon LBP-9600 / 9500 / 9100, CE270A / CE740A
Чистящее лезвие  - HP CP5225 / Enterprise Pro 700 Canon LBP-9600 / 9500 / 9100, CE270A / CE740A
Дозирующее лезвие - HP CP5225 / Enterprise Pro 700 Canon LBP-9600 / 9500 / 9100, CE270A / CE740A

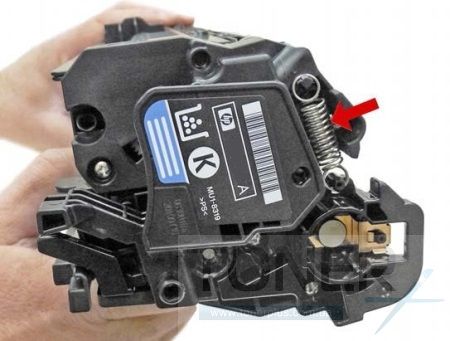

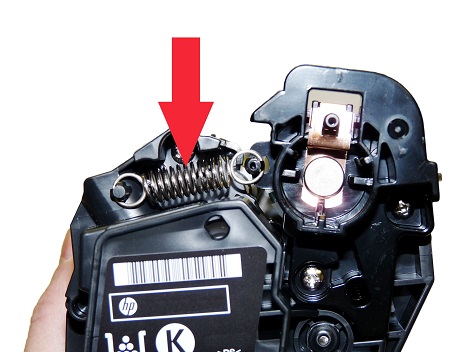

Снимите пружину со стороны этикетки на картридже.

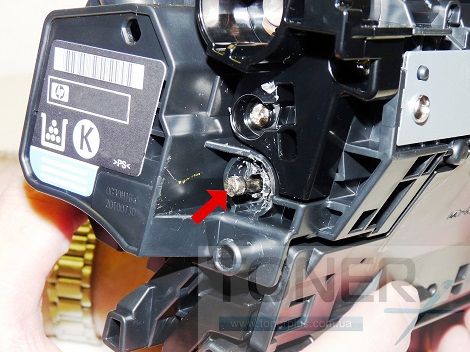

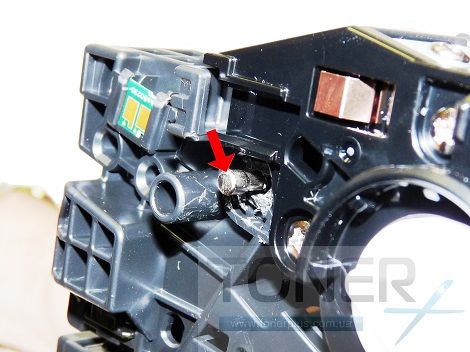

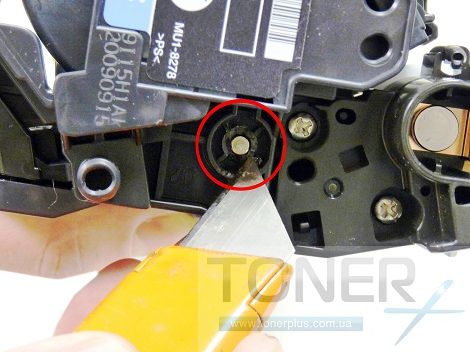

С помощью с помощью канцелярского ножа или скальпеля аккуратно сбрейте пластик с головок металлических штифтов  с обеих сторон картриджа.

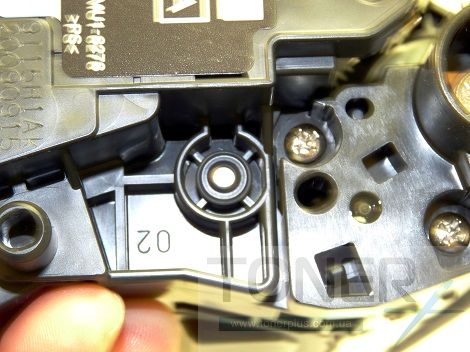

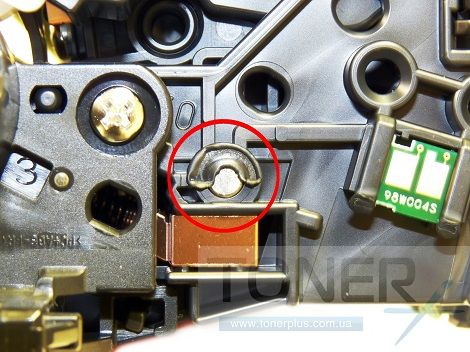

Извлеките штифты с помощью кусачек. Меньший штифт подходит к контактной стороне картриджа, длинный штифт - на этикетке или на стороне шестерни.

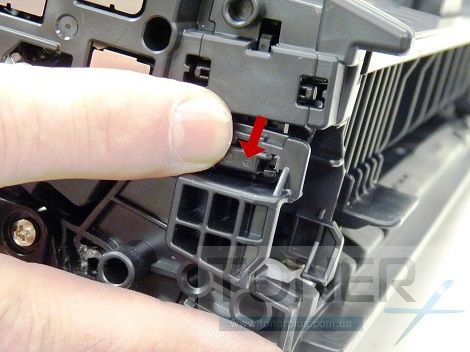

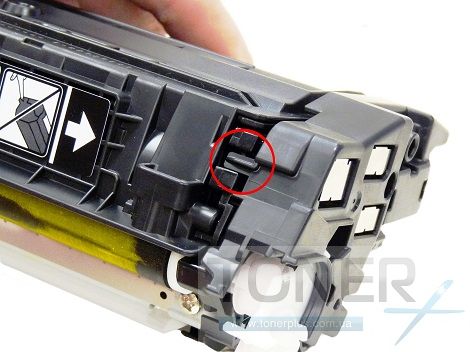

На стороне шестерни нажмите на пластиковый замок блокировки.

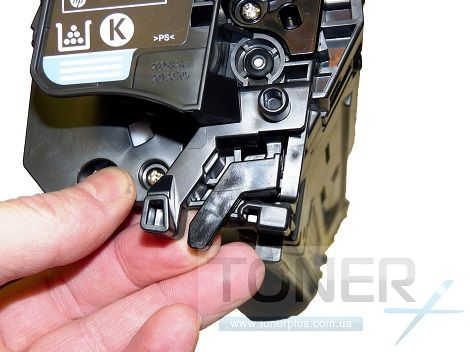

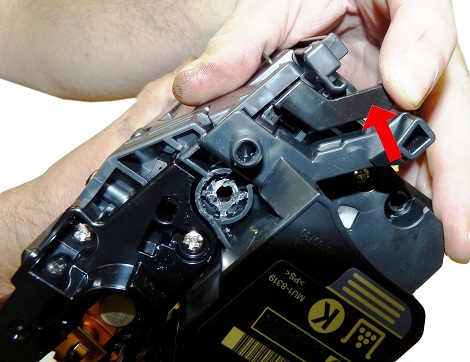

С противоположной стороны поднимите черный рычаг. Рассоедините две половины картриджа друг от друга.

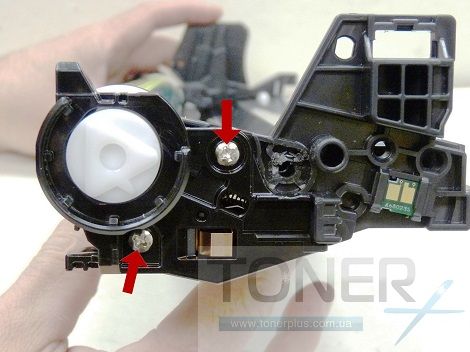

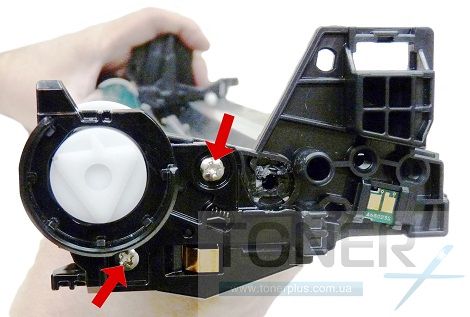

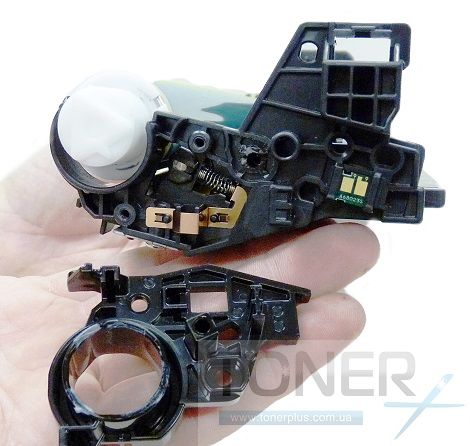

В половинке картриджа с бункером отработки выкрутите два винта из торцевой крышки шестерни фотобарабана. Нажмите на замок, как показано на рисунке, и снимите заглушку. Нет необходимости снимать крышку с противоположной стороны.

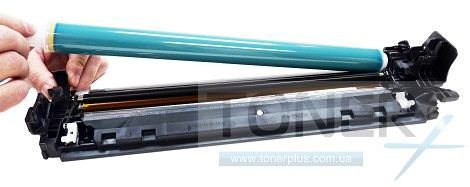

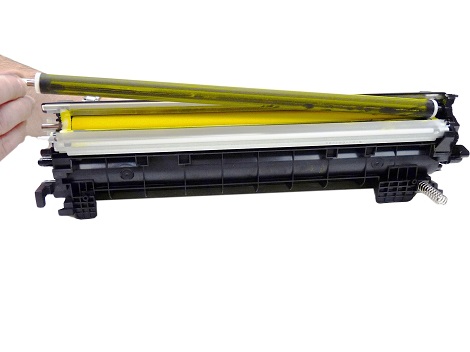

Снимите фотобарабан.

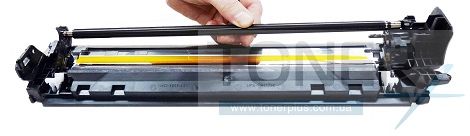

Снимите вал первичного заряда, подняв черно-белые запорные рычаги вала. Снимите вал первичногозаряда и очистите его от остатков тонера при помощи ватного диска смоченного в изопропиловом спирте.

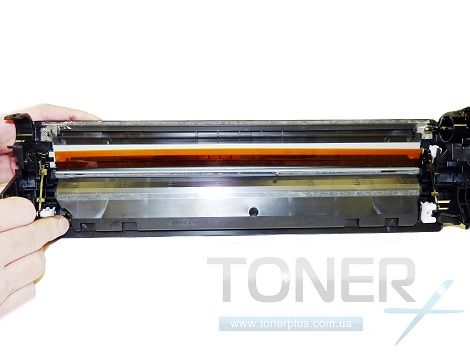

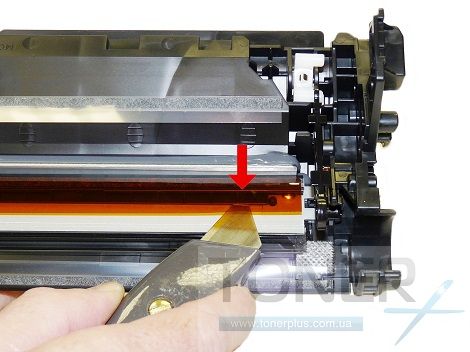

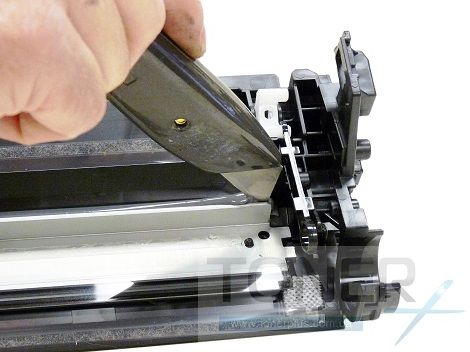

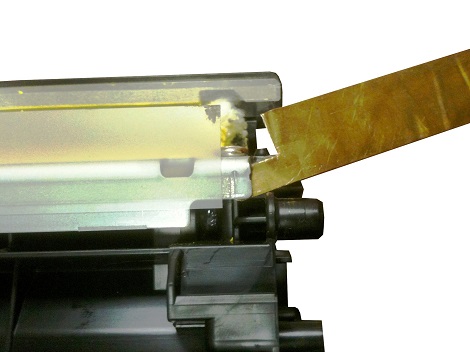

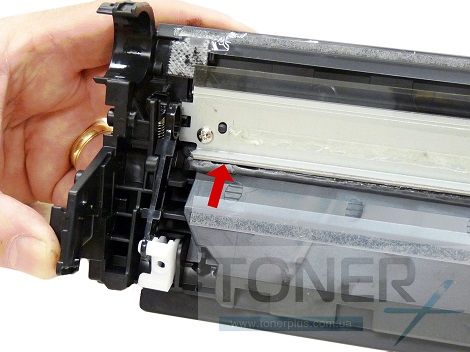

Для снятия чистящего лезвия необходимо снять оранжевую пленку. Вставьте канцелярский нож или скальпель под защитную пленку янтарного цвета и подденьте пленку и перемещайте нож до полного ее снятия.

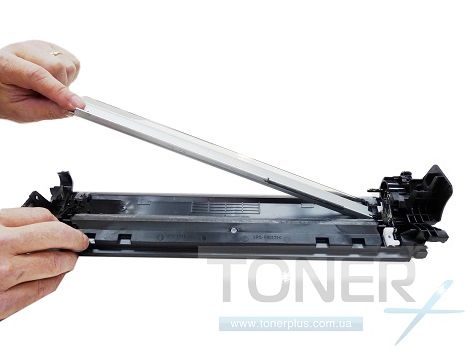

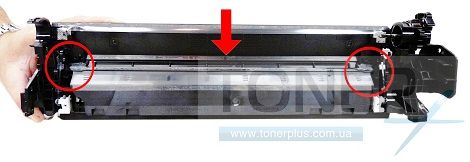

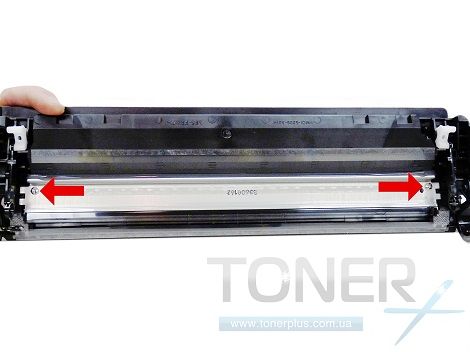

Открутите два винта на чистящем лезвии. Продвиньте канцелярский наж или скальпель вдоль заднего края лезвия, чтобы освободить его от клея. Снимите чистящее лезвие и очистите его от остатков тонера при помощи ватного диска смоченного в изопропиловом спирте. Очень внимательно осмотрите кромку лезвея на наличие дефектов и неровностей.

Очистите бункер от отработанного тонера, для этого лучше использовать тонерный пылесос или компрессор. Старайтесь чтобы тонер не попал на уплотнители, если он таки попал на них очистите его при помощи ватной палочки смоченной в изопропиловом спирте.

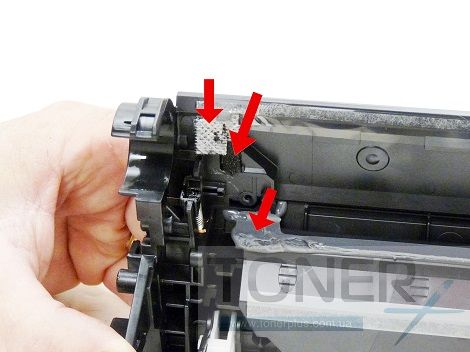

Выполните очистку фетровых уплотнителей ракеля, следя за тем, чтобы тонер не налипал на уплотнительный клей. Если он снова не станет липким, его необходимо очистить и нанести хороший силиконовый герметик для герметизации лезвия. GE 100% Silicone и Phenoseal - две хорошие марки для этого.



Установите чистящее лезвие и зафиксируйте его на два винта. Если вы очистили клей ракеля, заклейте задний край лезвия силиконом.

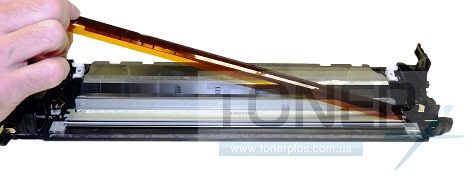

Установите на место защитную пленку янтарного цвета, если она не удерживается на месте то приклейте ее с  помощью двухсторонней клейкой ленты (скотч). Если она не фиксируется или используется новый ракель тогда замените ленту.

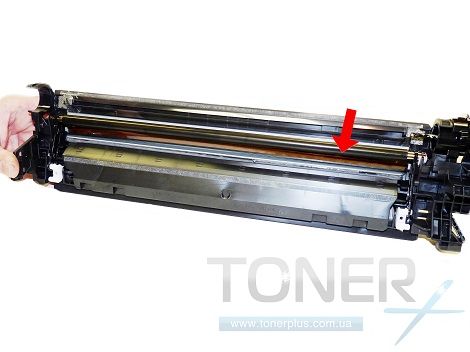

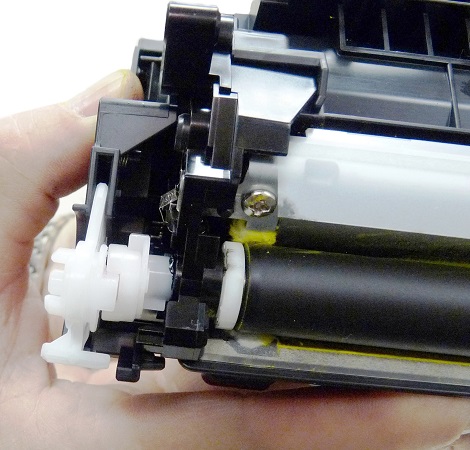

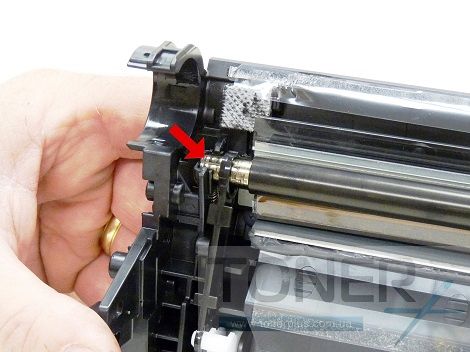

Следующим действием необходимо нанести на держатель вала первичного заряда небольшое  количество токопроводящей смазки. Очистите вал первичного заряда и установите его в картридж.

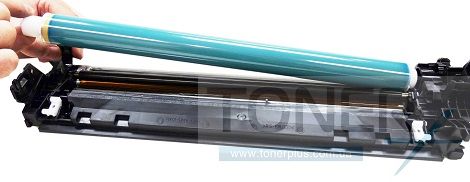

Установите барабан. Убедитесь в наличии проводящей смазки на основании барабана.

Установите и зафиксируйте торцевую крышку на два винта. Поместите небольшое количество белой литиевой смазки на ступицу барабана. Для проверки плавности хода механизма прокрутите шестерню фотобарабана в обратном от ракеля направлении. Ход должен быть плавным, с некоторым усилием

Отложите половинку картриджа с бункером для отработки в сторону.

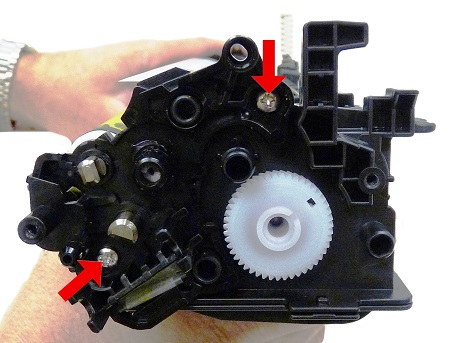

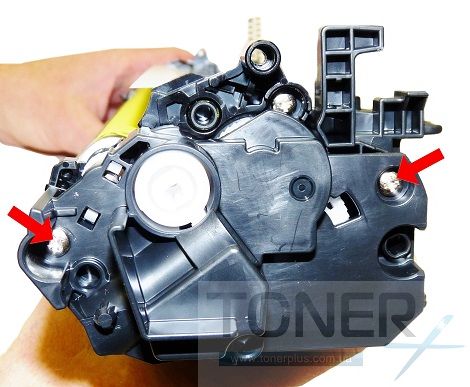

В половинке картриджа с бункером подачи тонера открутите два винта с торцевой крышки со стороны редуктора.


Приподнимите маленький язычок и снимите крышку.


Снимите механизм шестеренок.

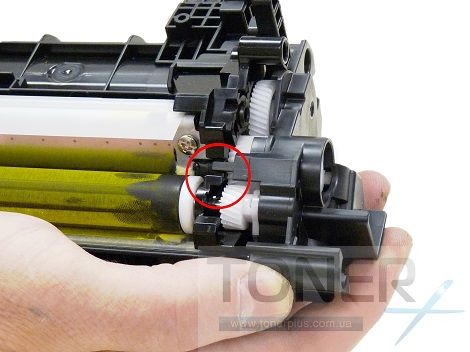

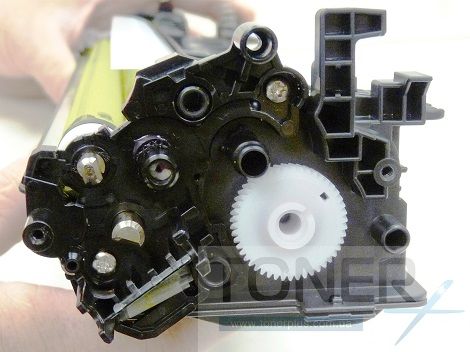

Снимите все шестерни, как показано на рисунке, за исключением шестерни привода мешалки. Шестерня привода мешалки прикреплена к мешалке внутри бункера, и ее очень трудно правильно закрепить.

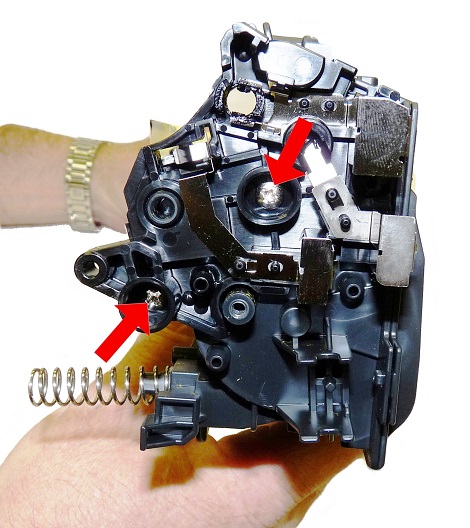

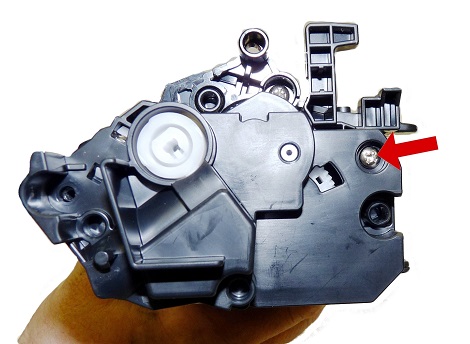

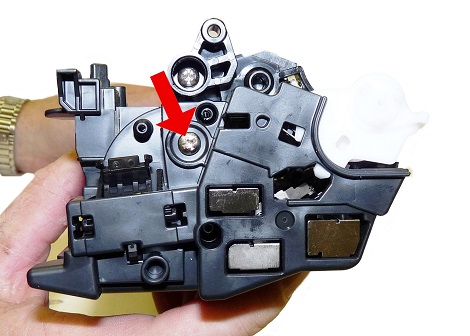

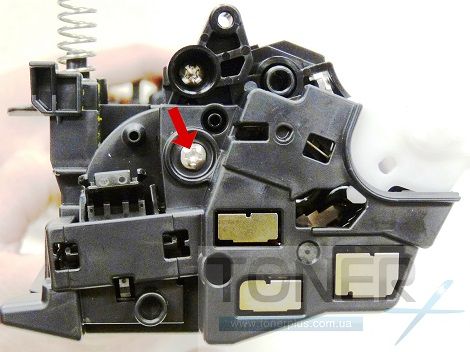

Со стороны контакта выкрутите винт, приподнимите маленький язычок и снимите заглушку.

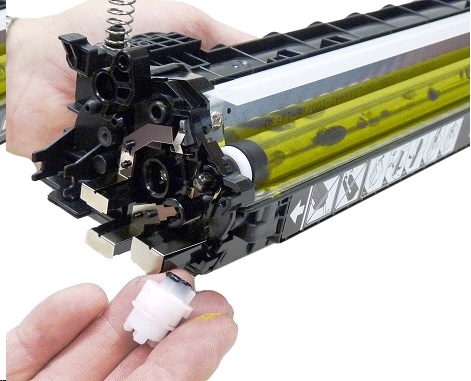

Снимите ведущую шестерню привода проявочного (магнитного) вала.

На внутренней торцевой крышке со стороны шестерни открутите два винта и снимите торцевую крышку.


Снимите проявочный (магнитный) вал и очистите го от остатков тонера, для этого лучше использовать ватный диск смоченный в изопропиловом спирте.

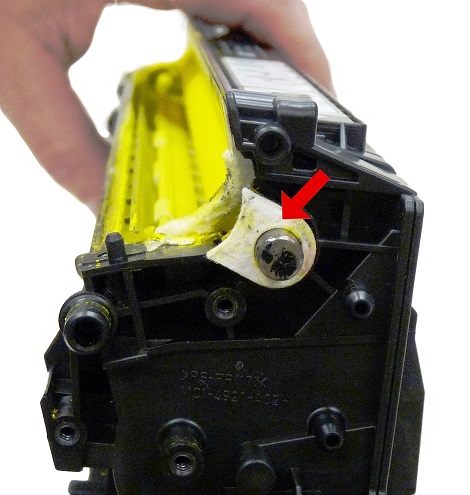

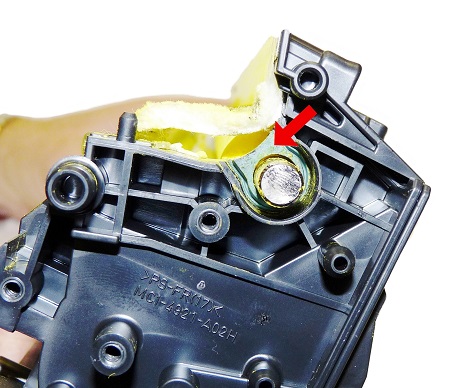

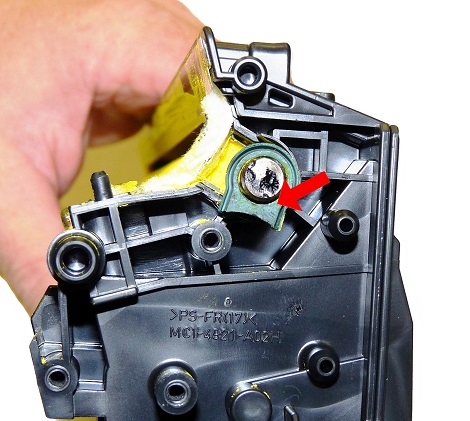

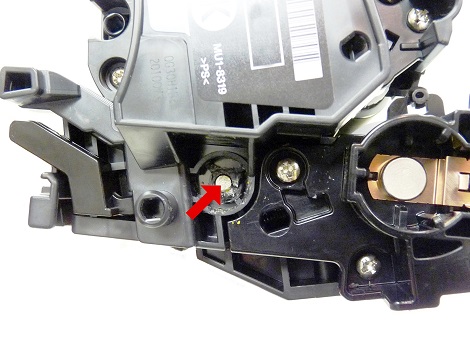

Открутите один винт и внутреннюю торцевую крышку со стороны контакта.

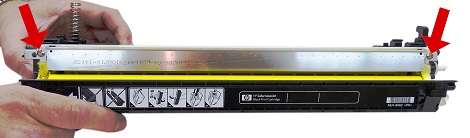

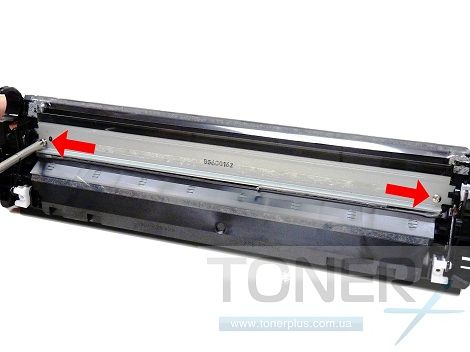

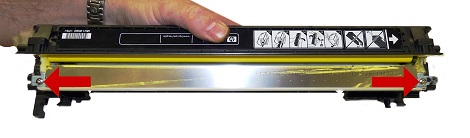

Открутите два винта с дозирующего лезвия и начните поднимать лезвие вверх.
ВНИМАНИЕ!!!  Клей с обеих сторон лезвия. Когда вы поднимите лезвие, отрежьте клей от лезвия канцелярским ножом или скальпелем. Очистите лезвие от тонера.

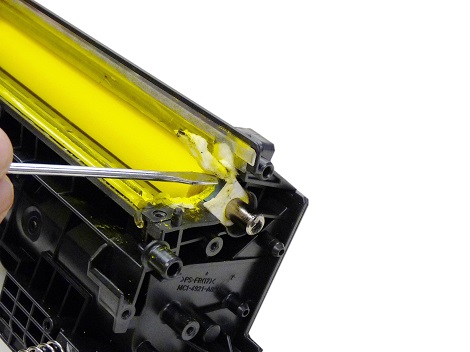

После этого вам необходимо снять фетровый вал, подковырнув уплотнитель с помощью отвертки.

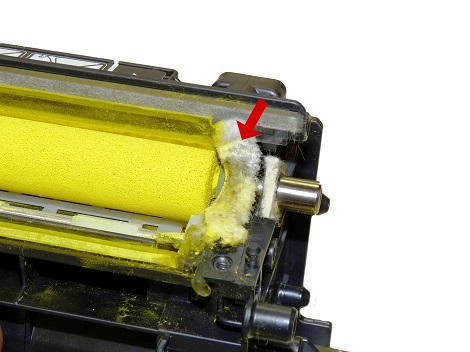

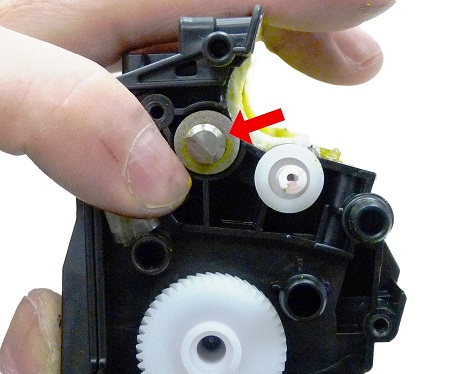

Снимите войлочные шайбы с обеих сторон подающего вала. На стороне шестерни имеется серая фетровая шайба, а на контактной стороне - белая фетровая шайба.



Поднимите резиновую втулку с правой стороны.

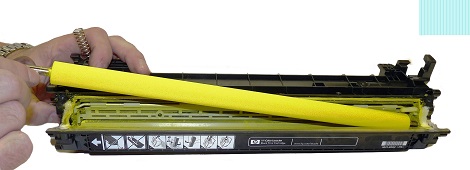

Снимите подающий фетровый вал.

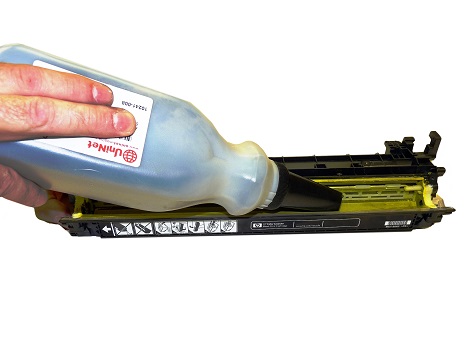

Очистите оставшийся тонер и засыпьте новый тонер соответствующего цвета для использования в картридже в бункер.

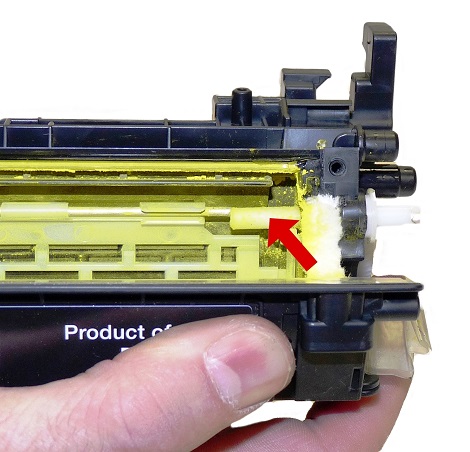

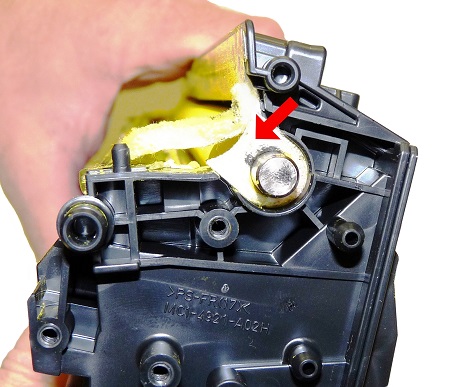

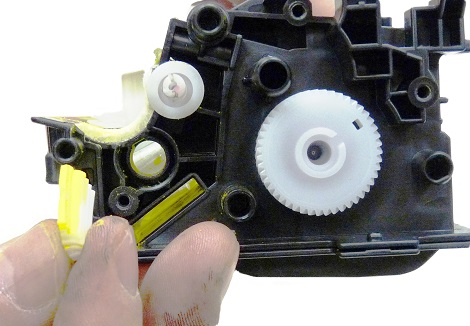

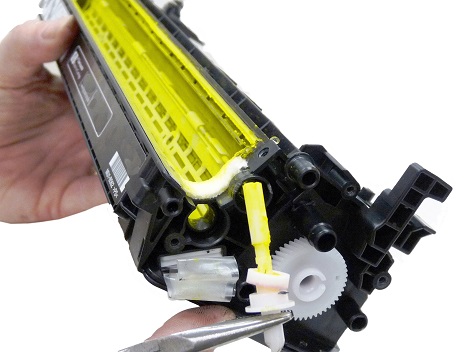

При наличии чеки для тонера сначала необходимо снять шестерню привода шнека и снять шнек, чтобы иметь доступ к области уплотнения. Установите чеку на направляющие уплотнения. Одновременно стягивайте съемную ленту на 1 дюйм и прижимайте чеку. Установите шнек и приводной механизм шнека. Убедитесь, что ведущая шестерня расположена так, как показано.

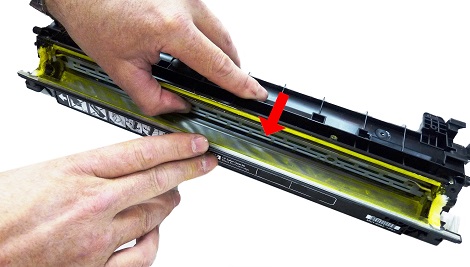

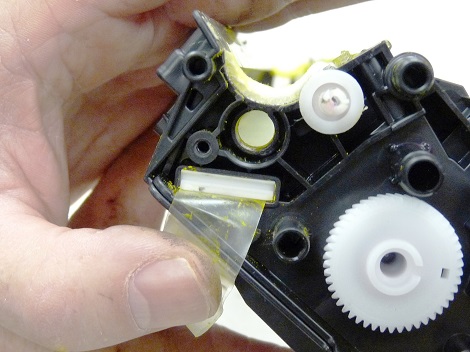

Снимите уплотнитель с прорези для чеки и протяните язычок чеки. Зафиксируйте уплотнением чеку как показано на рисунке.



Установите подающий (фетровый) вал и резиновую втулку. Ключевой конец со стороны шестерни.


Установите войлочные шайбы подающего вала. Поместите серое уплотнение в сторону шестерни, белое - в сторону контакта.



Впрессуйте уплотнитель на место либо закрепите его с помощью небольшого количества силиконового клея. Следите, чтобы силикон не попал на верх уплотнителя. Прокладка уплотнителя при повторной установке может изогнуться, ее неправильное положение указано на рисунке. Необходимо убедиться, что прокладка располагается ровно, иначе тонер может просыпаться из бункера.


Зазор лезвия до 1,6мм. Установите дозирующее лезвие, закрепив его с помощью шурупов. Место посадки предварительно протрите спиртом В случае, если уплотнитель прилегает не плотно, замените его на новый либо добавьте небольшое количество, чтобы обеспечить герметизацию.

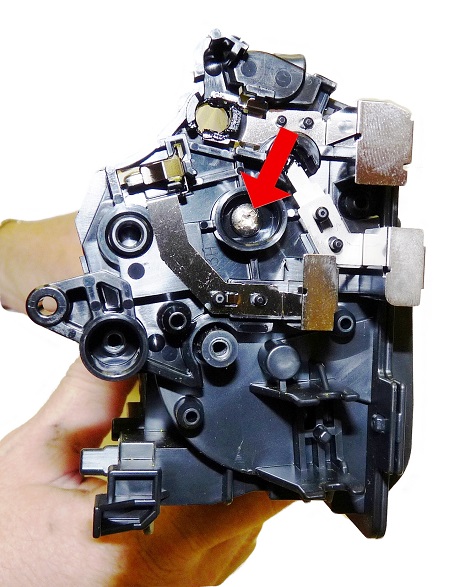

Очистите контакты и замените проводящую смазку на внутренней торцевой крышке контакта. Установите внутреннюю контактную крышку и винт.

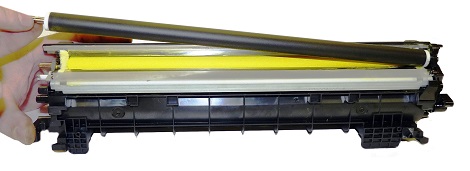

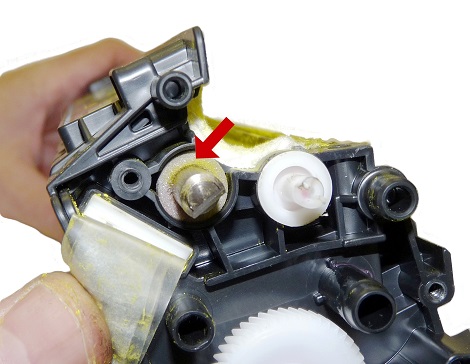

Установите очищенный проявочный вал. Поместите кончик с ключом на сторону шестерни и проводящую смазку на стороне контакта.


Установите внутреннюю торцевую крышку шестерни и два винта.

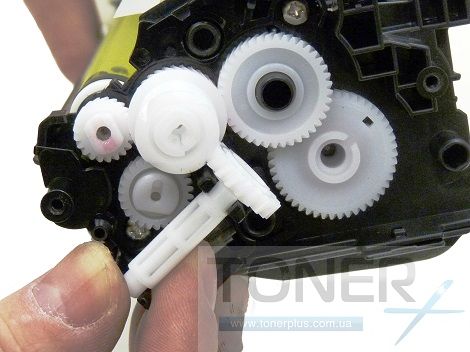

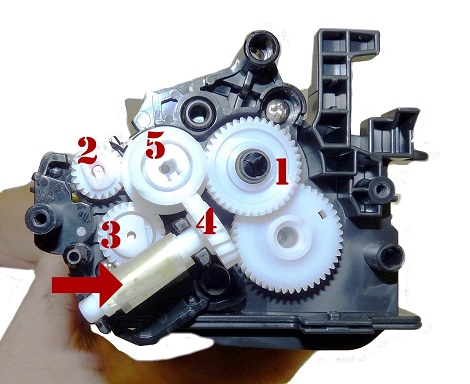

Установите шестерни в указанном порядке. Если вы установили чеку, пропустите конец чеки через приемную шестерню и плотно оберните свободный хвост на ролике.

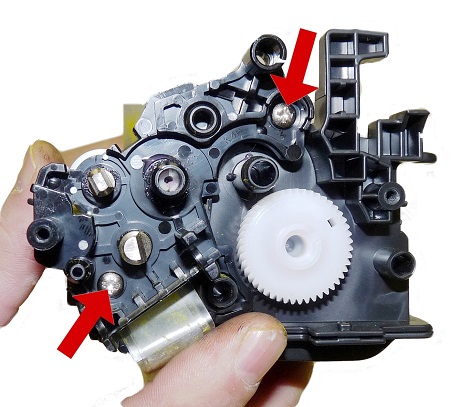

Установите внешнюю торцевую крышку и зафиксируйте ее винтами.

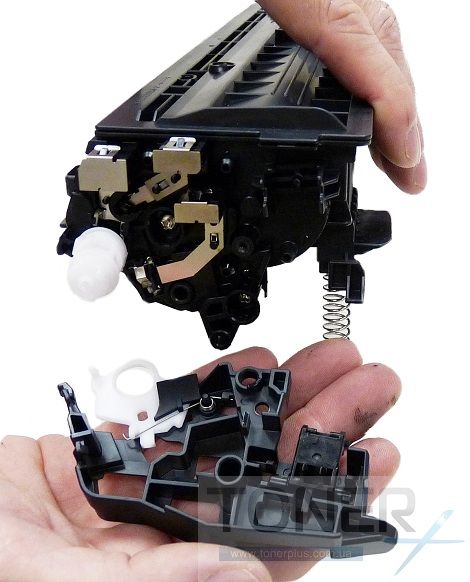

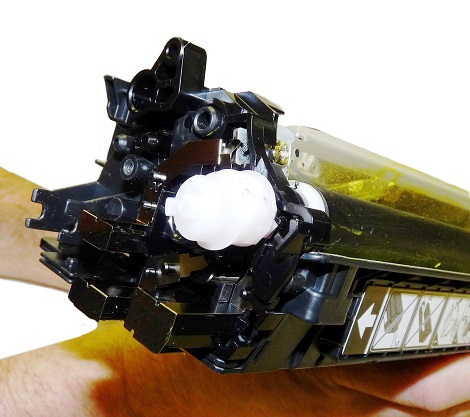

Поместите тройную шестерню на вал проявки (магнитный) и вставьте ее в узел пружины на торцевой крышке. Установите торцевую крышку и зафиксируйте на два винта.

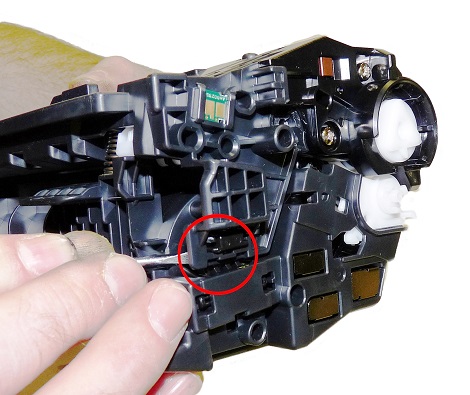

Соедините обе половинки картриджа между собой, контактной стороной в первую очередь. На стороне шестерни рычаг на место. Со стороны контакта защелкните замок в торцевой крышке.



Установите на прежнее место крепежные штифты, а также пружину.

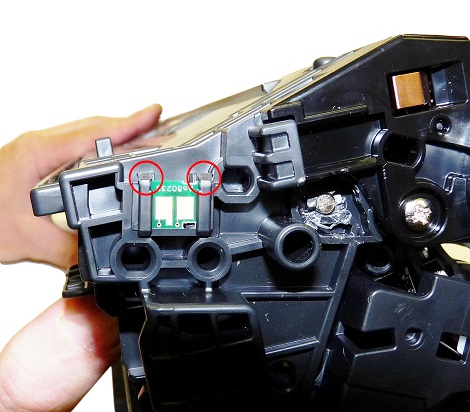

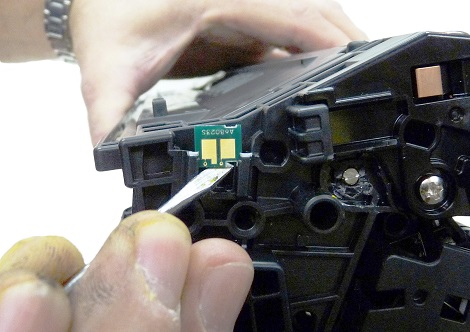

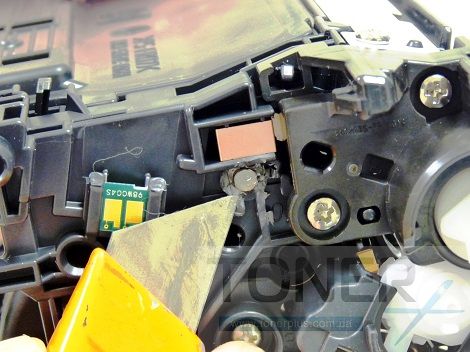

Замените чип. Для этого следует обломать держатели сверху, поддев чип с помощью плоской отвертки и извлекая устройство. Установите новый чип и зафиксируйте его с помощью суперклея

Картридж готов к работе
